波纹管技术规格书

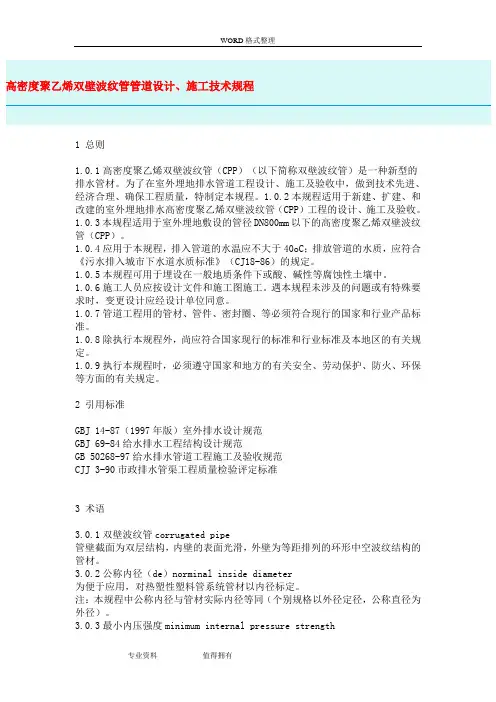

高密度聚乙烯双壁波纹管管道设计、施工技术规程1 总则1.0.1高密度聚乙烯双壁波纹管（CPP）（以下简称双壁波纹管）是一种新型的排水管材。

为了在室外埋地排水管道工程设计、施工及验收中，做到技术先进、经济合理、确保工程质量，特制定本规程。

1.0.2本规程适用于新建、扩建、和改建的室外埋地排水高密度聚乙烯双壁波纹管（CPP）工程的设计、施工及验收。

1.0.3本规程适用于室外埋地敷设的管径DN800mm以下的高密度聚乙烯双壁波纹管（CPP）。

1.0.4应用于本规程，排入管道的水温应不大于40oC；排放管道的水质，应符合《污水排入城市下水道水质标准》（CJ18-86）的规定。

1.0.5本规程可用于埋设在一般地质条件下或酸、碱性等腐蚀性土壤中。

1.0.6施工人员应按设计文件和施工图施工。

遇本规程未涉及的问题或有特殊要求时，变更设计应经设计单位同意。

1.0.7管道工程用的管材、管件、密封圈、等必须符合现行的国家和行业产品标准。

1.0.8除执行本规程外，尚应符合国家现行的标准和行业标准及本地区的有关规定。

1.0.9执行本规程时，必须遵守国家和地方的有关安全、劳动保护、防火、环保等方面的有关规定。

2 引用标准GBJ 14-87（1997年版）室外排水设计规范GBJ 69-84给水排水工程结构设计规范GB 50268-97给水排水管道工程施工及验收规范CJJ 3-90市政排水管渠工程质量检验评定标准3 术语3.0.1双壁波纹管corrugated pipe管壁截面为双层结构，内壁的表面光滑，外壁为等距排列的环形中空波纹结构的管材。

3.0.2公称内径（de）norminal inside diameter为便于应用，对热塑性塑料管系统管材以内径标定。

注：本规程中公称内径与管材实际内径等同（个别规格以外径定径，公称直径为外径）。

3.0.3最小内压强度minimum internal pressure strength指无压重力流排水管道，在50年长期输水条件下，对使用的管道进行内压检验，耐内压强度最低界限的规定。

波纹片尺寸标准
波纹片的尺寸标准依据具体的产品类型和使用场合有所不同。

具体来看：
1. 螺旋波纹钢圆管和环形波纹钢圆管：这些波纹片的波形尺寸规格包括波距(l)、波高(d)、壁厚(t)、波峰波谷半径(r)以及适用内径(D)或跨径(S)。

例如，一种螺旋波纹钢圆管的波形代号为A，其波距为68毫米，波高为13毫米，壁厚在
2.0至4.0毫米之间，波峰波谷半径为17.5毫米，适用的内径范围为750至1500毫米。

2. 波纹金属软管：这类产品的技术要求包括术语、产品分类、试验方法等，并适用于补偿位移和安装偏差、吸收振动及降低噪声等场合。

相关的标准规定了波纹金属软管的各项参数。

3. 波纹管：作为弹性敏感元件，波纹管在仪器仪表中有广泛应用，主要用于压力测量，将压力转换成位移或力。

波纹管的尺寸制造参数包括通径、内径、外径、波距等，并且有不同的压力等级。

总的来说，波纹片的尺寸标准需要根据具体的应用和制造标准来确定，而且可能会受到材料、工艺和使用条件的影响。

机械密封技术规格书编制：审核：批准：×年×月×日一、总则1.1 项目概述：本技术规格书适用于XXX工作。

1.2 本技术要求内容包括机械密封的设计、结构、性能、制造、安装和试验等方面，本技术要求提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本技术要求和相关国际国内标准的优质产品及其相应的服务。

1.3 乙方对甲方在本技术规格书上所提条文没有异议，甲方可以认为乙方提出的产品完全符合本技术规格书的要求（即无偏差）；1.4 本技术规格书所使用的标准,如遇与乙方所执行的标准发生矛盾时,按较高标准执行；1.5 乙方需提供高质量的备件，确保是国内领先技术水平、成熟可靠的产品；二、项目描述及要求2.1 本次项目主要内容：XXX2.2 项目要求：在合同签定后，甲方有权因规范、标准、规程发生变化而提出一些补充要求，具体内容双方共同商定。

三、设计依据（现场条件）四、机械密封相关标准4.1机械密封制作应遵守下述（但不限于）标准、规范和规定（最新版）；如卖方采用自身工厂标准，应将相关标准提交招标方认可。

五、机械密封设计、制造及材料5.1 供应商要求5.1.1要求供应商有专业的机械密封技术工程师不少于5名，并列出技术工程师姓名、专业、工作年限、职称、职务、业绩等供参考；有对进口机封的设计、国产化改造相关业绩近一年内不少于3项，并附合同复印件。

5.1.2能够为客户设计制作各种非标机械密封件，并为客户提供现场机械密封产品的改进、测绘、维修技术方案等技术支持。

5.1.3有专业的机械密封维修部门，具备齐全的机封制造、试验与检验的设备设施，可提供各种进口机械密封维修改造，并对机械密封进行国产化设计制造。

5.2选型、设计、制造及材料选择遵照上述标准执行。

5.3机械密封最低性能要求5.3.1泄漏量当被密封介质为有毒、有害、易燃、易爆性质时，不允许有可见泄漏。

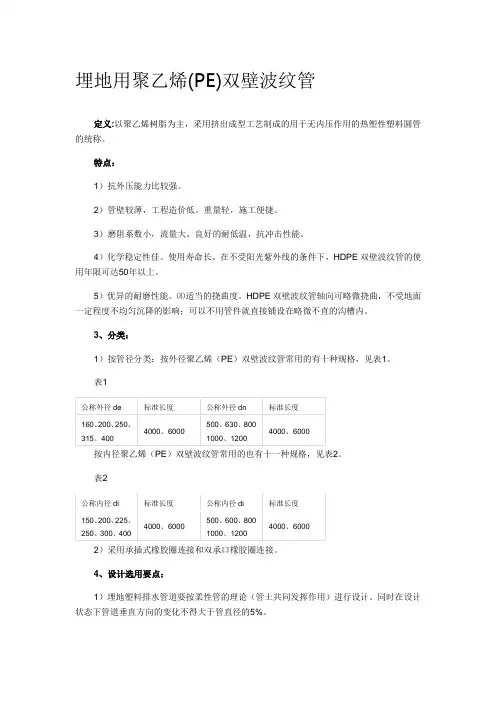

埋地用聚乙烯(PE)双壁波纹管定义:以聚乙烯树脂为主，采用挤出成型工艺制成的用于无内压作用的热塑性塑料圆管的统称。

特点：1）抗外压能力比较强。

2）管壁较薄，工程造价低。

重量轻，施工便捷。

3）磨阻系数小，流量大。

良好的耐低温，抗冲击性能。

4）化学稳定性佳。

使用寿命长。

在不受阳光紫外线的条件下，HDPE双壁波纹管的使用年限可达50年以上。

5）优异的耐磨性能。

⑻适当的挠曲度。

HDPE双壁波纹管轴向可略微挠曲，不受地面一定程度不均匀沉降的影响；可以不用管件就直接铺设在略微不直的沟槽内。

3、分类：1）按管径分类：按外径聚乙烯（PE）双壁波纹管常用的有十种规格，见表1。

表12）管材环刚度的选择是塑料管道设计的一项重要指标，因此应从管道埋深、地面荷载、沟槽回填土的性质和压实系数以及施工荷载等综合考虑确定。

盲目采用高环刚度不经济。

对车行道下埋深小于1.0m的管道，还应考虑管道变形对路面的影响。

3）适用于长期温度不超过45℃的埋地排水和通讯套管用，亦可用于工业排水、排污管。

4）外观：管材内外壁不允许有气泡、凹陷、明显的杂质和不规格波纹。

管材的两端应平整、与轴线垂直并位于波谷区。

管材波谷区内外壁应紧密熔接，不应出现脱开现象。

管材颜色应均匀一致，外层一般为黑色。

5）规格尺寸：管材用公称外径（DN/OD外径系列）表示尺寸，也可用公称内径（DN/ID 内径系列）表示尺寸。

外径系列、内径系列管材的尺寸应符合表3、表4的规定，且承口的最小平均内径应不小于管材的最大平均外径。

管材和连接件的承口壁厚应符合GB/T 19472.1-2004标准中的相关规定。

表3 外径系列管材的尺寸(mm)12）选择管材、管件应参照国家现行有关产品标准。

13）主要适用场合：建筑较大区域排水工程。

4、施工、安装要点：1）管道应敷设在原状土地基或经开槽处理后回填密实的地基上。

2）沟槽槽底净宽度可按管径大小，土质条件、埋设深度施工工艺等确定。

3）开挖沟槽时，应严格控制基底高程，不得扰动基面。
