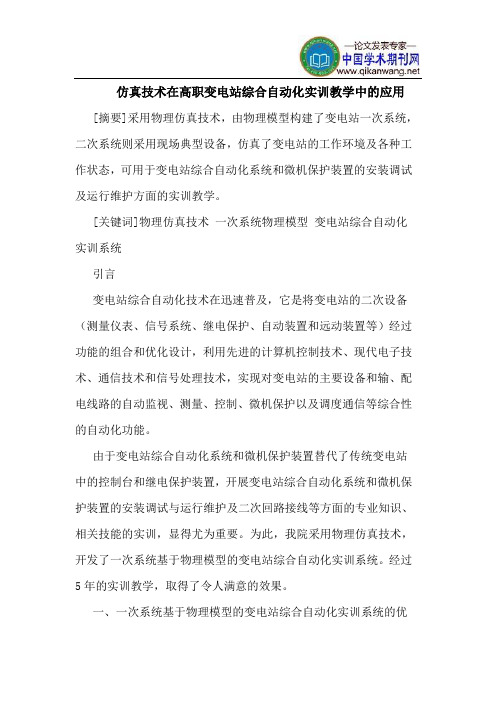

仿真技术在高职变电站综合自动化实训教学中的应用[摘要]采用物理仿真技术，由物理模型构建了变电站一次系统，二次系统则采用现场典型设备，仿真了变电站的工作环境及各种工作状态，可用于变电站综合自动化系统和微机保护装置的安装调试及运行维护方面的实训教学。

[关键词]物理仿真技术一次系统物理模型变电站综合自动化实训系统引言变电站综合自动化技术在迅速普及，它是将变电站的二次设备（测量仪表、信号系统、继电保护、自动装置和远动装置等）经过功能的组合和优化设计，利用先进的计算机控制技术、现代电子技术、通信技术和信号处理技术，实现对变电站的主要设备和输、配电线路的自动监视、测量、控制、微机保护以及调度通信等综合性的自动化功能。

由于变电站综合自动化系统和微机保护装置替代了传统变电站中的控制台和继电保护装置，开展变电站综合自动化系统和微机保护装置的安装调试与运行维护及二次回路接线等方面的专业知识、相关技能的实训，显得尤为重要。

为此，我院采用物理仿真技术，开发了一次系统基于物理模型的变电站综合自动化实训系统。

经过5年的实训教学，取得了令人满意的效果。

一、一次系统基于物理模型的变电站综合自动化实训系统的优越性变电站一次系统由物理模型构成，变电站的一次设备（线路、母线、变压器、断路器、隔离开关、电流互感器、电压互感器等）看得见、摸得着，加电运行，营造了一个真实运行的变电站，变电站各设备的电气量（电压、电流、有功功率、无功功率等）可直接测量显示。

可进行变电站正常倒闸操作及运行维护。

可进行变电站各设备的故障模拟，观察和分析变电站各设备的电气量的变化，分析保护动作的逻辑关系，进行反事故演练。

变电站一、二次设备之间的连接接线，二次回路的故障检查及排除，一直是变电站技术人员十分必要地专业技能。

我院开发的一次系统基于物理模型的变电站综合自动化实训系统，二次系统采用变电站典型的综合自动化设备（测控装置、监控系统、以太网通信等），能进行二次回路接线及二次回路的故障检查及排除方面的技能培训。

风光互补发电实训系统实训方案KNT-WP01型风光互补发电实训系统主要由光伏供电装置、光伏供电系统、风力供电装置、风力供电系统、逆变与负载系统、监控系统组成，如图1所示。

KNT-WP01型风光互补发电实训系统采用模块式结构，各装置和系统具有独立的功能，可以组合成光伏发电实训系统、风力发电实训系统。

一、各单元介绍1、光伏供电装置(1)、光伏供电装置的组成光伏供电装置主要由光伏电池组件、投射灯、光线传感器、光线传感器控制盒、水平方向和俯仰方向运动机构、摆杆、摆杆减速箱、摆杆支架、单相交流电动机、电容器、直流电动机、接近开关、微动开关、底座支架等设备与器件组成，如图2所示。

4块光伏电池组件并联组成光伏电池方阵，光线传感器安装在光伏电池方阵中央。

2盏300W的投射灯安装在摆杆支架上，摆杆底端与减速箱输出端连接，减速箱输入端连接单相交流电动机。

电动机旋转时，通过减速箱驱动摆杆作圆周摆动。

摆杆底端与底座支架连接部分安装了接近开关和微动开关，用于摆杆位置的限位和保护。

水平和俯仰方向运动机构由水平运动减速箱、俯仰运动减速箱、直流电动机、接近开关和微动开关组成。

直流电动机旋转时，水平运动减速箱驱动光伏电池方阵作向东方向或向西方向的水平移动、俯仰运动减速箱驱动光伏电池方阵作向北方向或向南方向的俯仰移动，接近开关和微动开关用于光伏电池方阵位置的限位和保护。

(2)、光伏电池组件光伏电池组件的主要参数为：额定功率 20W额定电压 17.2V额定电流 1.17A开路电压 21.4V短路电流 1.27A尺寸 430mm×430mm×28mm2、光伏供电系统(1)、光伏供电系统的组成光伏供电系统主要由光伏电源控制单元、光伏输出显示单元、触摸屏、光伏供电控制单元、充/放电控制单元、信号处理单元、西门子S7-200PLC、继电器组、接线排、蓄电池组、可调电阻、断路器、12V开关电源、网孔架等组成。

如图3所示。

(2)、控制方式光伏供电控制单元的追日功能有手动控制盒自动控制两个状态，可以进行手动或自动运行光伏电池组件双轴跟踪、灯状态、灯运动操作。

虚拟现实技术在电力系统中的典型应用虚拟现实技术（VR）是一种通过计算机模拟仿真现实场景的技术，可以用于模拟真实场景，让用户身临其境地感受环境、场景。

电力系统是现代社会基础设施之一，为保证安全可靠供电，需要一定的维护管理和优化方案。

虚拟现实技术在电力系统中的典型应用有以下几个方面：一、电网运维管理虚拟现实技术可将电力系统的各个方面呈现在一个虚拟空间，通过对电力系统数据的采集和处理，再通过技术手段将虚拟空间呈现在人眼前，让操作员可通过虚拟现实界面，对电网进行监测和状况追踪。

如在变电站现场，通过VR技术让操作员在虚拟现实景象中察看现场的仪表设备、隔离开关、接地开关等器材的运作情况，存储空间承载量等数据以及电流电压变化的随时变动。

这样一来，操作员可以观察设备运行状态，及时评估风险，处理故障，提高了维护和管理工作的效率。

二、电网培训和教育通过虚拟现实技术模拟各种电力系统工作场景，配备上相应的设备和工具，让维修人员可以在虚拟环境中进行电网的训练和演练，如变电站的巡视、操作、检修等。

这样的虚拟场景能够让参与者更加全面地了解电网的运行情况，更加准确地把握电力装置的运作规律与设备的性能特点。

在虚拟环境中，维修人员可以随时检查检修现场，实践操作技能，了解电力系统的机理故障，并进行各种故障的模拟处理，提高了学习效果和操作水平。

三、应急预案与日常维护虚拟现实技术可以提供电力系统的应急预案和日常维护方案。

可以通过数据分析和演算，提出一系列可能发生的风险场景，并针对这些场景，提出一系列进行预防和处理的方案和方法，如对电力装置进行巡视，清洁，检查和维护等。

虚拟现实技术还可以在日常维护过程中，快速搜索相关技术资料，调出电力工程图、技术标准、规程记录等，更好地对线路运行的分支分段进行维护，并对故障点进行准确部位的定位，极大地提高了维护队工作质量和效率。

总之，虚拟现实技术在电力系统中的应用，有利于提高电力系统的安全性和可靠性，提高了操作人员和维保人员的技术水平和工作效率，在电力系统的运行和维护方面具有广阔的应用前景。
