110kV电网调度及变电站一体化仿真实训实训指导书1一、仿真软件功能简介1.总控软件1.1功能说明总控软件是专门用于变电站仿真系统中各应用软件的总体控制，相对于单个启动方式其操作性更加简单、方便、实用。
总控软件主要包含以下功能：远程关闭计算机远程重新启动计算机远程启动计算机远程启动仿真培训系统远程关闭仿真培训系统远程发送消息1.2使用说明1.2.1 双击桌面或仿真系统安装目录下Main文件夹中的图标，即运行总控面板，如下图所示：1.2.2 总控面板上组件图标介绍：（1）盛柏教练台（2）图形就地站软件（3）保护盘软件（4）综自监控软件（5）观摩台软件（6）五防开票软件（7）五防钥匙软件（8）安全工器具软件（9）三维虚拟场景软件1.2.3 鼠标右击总控面板（1）“主界面”：定位总控面板的位置。
（2）“一键启动”：启动本地仿真系统。
启动完毕后，该菜单为“一键关闭”。
（3）“一键关闭”：关闭本地由总控面板启动的仿真系统。
（4）“命令发送”：远程计算机的控制及相关信息的发送。
对远程计算机的控制，主要用于远程计算机的关闭、启动与重新启动、远程计算机仿真系统的启动与关闭、文件的传输、信息的发送。
远程计算机被控制的前提条件：1）被控制的计算机必须启动总控面板。
2）主控计算机的“命令窗口”中必须含有被控制计算机的IP地址，且IP地址前的“□”必须打“√”。
3）命令窗口的功能：“远程关机”：远程关闭被控制的计算机。
“远程重启”：远程重新启动被控制的计算机。
“远程开机”：远程启动被控制的计算机。
“一键启动”：远程启动被控制计算机的仿真系统。
“一键关闭”：远程关闭被控制计算机的仿真系统。
“上传更新”：将需要更新文件上传至更新服务器。
“通知下载”：通知所有被选择IP地址计算机下载更新文件。
“添加主机”：更新模型运算服务生成的地址表，需要手工输入配置。
“删除主机”：更新模型运算服务生成的地址表，与“添加主机”对应。
“主机探测”：获取远程计算机网卡物理地址。
电力系统仿真实验指导书本指导书以电力系统仿真实验为主题，介绍了电力系统仿真实验的基本原理、实验步骤以及实验注意事项。
通过本实验的学习，能够加深对电力系统仿真的理解，掌握基本的仿真技术和方法，为后续电力系统相关实验的学习打下基础。
本实验采用仿真软件实现，所需软件主要为MATLAB和SIMULINK。
学生需要提前熟悉MATLAB和SIMULINK的基本操作和常用函数，具备一定的电力系统基础知识。
一、实验原理电力系统仿真实验是通过电力系统的模型来模拟和控制真实电力系统的运行，以实现对电力系统的研究和分析。
通过仿真实验，可以1观察和分析电力系统在不同工况下的运行特性，验证电力系统的稳定性和可靠性，优化电力系统的运行参数等。
电力系统仿真实验的基本原理是将真实电力系统抽象成数学模型，并通过计算机软件来模拟和控制这个数学模型。
模型的输入是电力系统的初始条件和外部扰动，输出是电力系统的动态响应和稳态结果。
通过对模型输入的控制和模型输出的观测，可以实现对电力系统的研究和分析。
二、实验步骤1. 确定仿真实验的目标和内容。
根据实验要求和实验目标，确定仿真实验的内容和范围。
2. 建立电力系统的数学模型。
根据实验要求和实验目标，将电力系统抽象成数学模型，并确定模型的输入和输出。
23. 编写仿真程序。
使用MATLAB和SIMULINK等软件，编写仿真程序，实现对电力系统模型的仿真和控制。
编写的程序应包括模型的输入和输出控制，仿真参数的设置，仿真结果的观测和分析等。
4. 运行仿真程序。
加载仿真程序，设置仿真参数，运行仿真程序，观察仿真结果。
5. 分析仿真结果。
根据仿真结果，分析电力系统的运行特性，验证仿真模型的准确性和有效性。
6. 优化仿真模型和参数。
根据实验结果，对仿真模型和参数进行优化，提高仿真模型的准确性和有效性。
三、实验注意事项31. 熟悉仿真软件的基本操作。
在进行电力系统仿真实验前，需要提前熟悉使用MATLAB和SIMULINK等仿真软件的基本操作和常用函数。

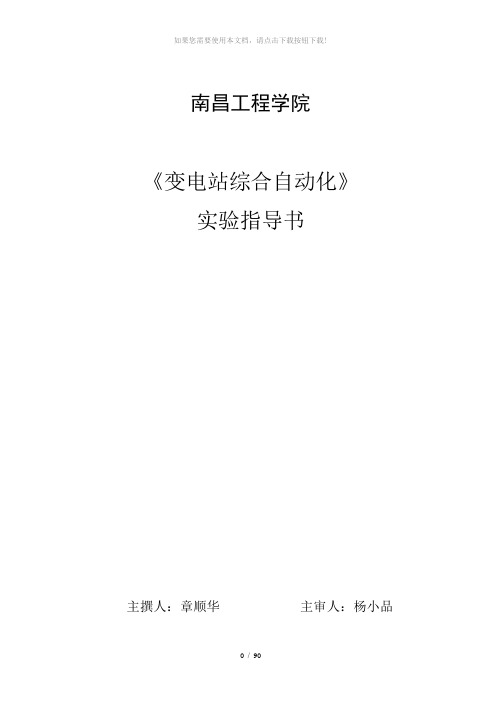

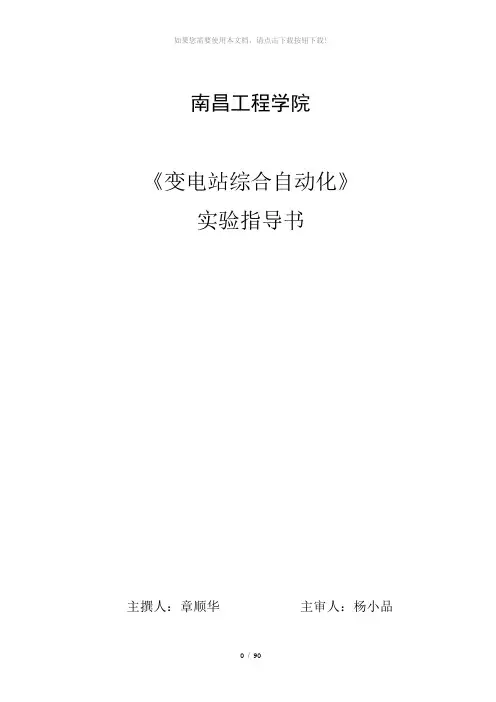

南昌工程学院《变电站综合自动化》实验指导书主撰人：章顺华主审人：杨小品2014年 9 月前言本仿真系统以上花园变电站为仿真对象，范围包括本站35kV、110kV及220kV各侧一次设备的监控、保护。
采用基于物理机理的变电站仿真和电网仿真的一体化设计，可以正确地反映电网和变电站之间的相互作用、相互影响的关系，可以实现电网生产运行全过程的仿真，提高了整个仿真培训系统的一致性、真实性和正确性，培训功能更加完善，可以对变电运行人员进行全方位、全过程、全场景的仿真培训。
目录第一部分绪论 (2)第二部分基本实验指导 (3)实验一电网监视调整培训 (4)实验二电网异常及事故处理 (5)第一部分绪论本实验指导书是根据《变电综合自动化》课程实验教学大纲编写，适用于电气工程及其自动化专业。
一、本课程实验的作用与任务（1）通过在实验中获得的感性知识，验证《变电站综合自动化》课程的基本知识与原理，加深对这些基本理论的理解，初步学会应用所学知识于实际。
（2）培养基本的综合实验操作能力。
通过《变电站综合自动化》实验课，熟悉综合自动化变电站的基本运行操作，熟悉相关仿真软件使用。
掌握基本的综合实验方法、形成规范的操作习惯。
（3）能独立完成实验的全过程，对实验中出现的现象和实验结果有一定的分析和判断能力，能写出完整、规范的实验报告。
二、本课程实验的基础知识（介绍本实验课程需要的基本知识）三、本课程实验教学项目及要求实验项目目的和要求：[1].[ 电网监视调整培训]：加深理解电网监视的意义；掌握调度常用的调整方法。
[2].[ 电网异常及事故处理]：理解电网事故的现象；掌握事故处理的基本步骤。
第二部分基本实验指导实验一电网监视调整培训一、实验目的1) 加深理解电网监视的意义。
2) 掌握调度常用的电压调整方法。
二、原理与说明根据本地区电力系统调度规程进行。
三、主要仪器及耗材TS2000变电站仿真系统四、实验内容和步骤实验项目：上花园变各侧母线电压调整实验方法：DTS仿真系统启动完毕后，告知学生监视上花园变各侧母线电压，并进行相应调整。
省电力公司电网调控一体化、变电运维一体化联合仿真培训系统方案论证报告省电力公司培训中心2010年11月电网调控一体化、变电运维一体化联合仿真培训系统方案论证报告一、立项依据根据国家能源发展的指导思想，国家电网公司全面落实科学发展观，明确了建设“一强三优”现代公司的战略发展目标。
随着我国电网的迅速发展，大量新设备、新技术得到迅速、广泛的应用，对电网生产运行、维护人员素质提出了较高的要求。
2010年，按照国网公司“三集五大”的要求，继续深化“大运行”、“大生产”变革，将在管控模式研究、生产流程优化、精益生产管理、完善标准体系等方面构建“一级管控、两级作业”的矩阵式生产管理体系。
为适应“调控一体化”、“运维一体化”对人员技能培训提出了更高的要求。
因此，大力加强生产人员的技能培训，在较短的时间培养一支适应新生产管理体系、专业知识丰富，操作技能熟练的高素质员工队伍，保证电网安全稳定、经济高效运行，顺利适应电网生产管理新模式，是省电力公司当前及今后一段时期的重要而迫切的任务。
正因如此，省电力公司培训中心在已成功应用的变电仿真培训系统的基础上，提前谋划调控一体化、运维一体化仿真培训系统建设工作，构建满足电网培训需要的现代仿真培训体系。
本项目所开发的仿真培训系统顺应生产管理体系变革的形势要求，能够快速、高效使电网现有的大量相关专业人员在较短的时间掌握新的生产管理模式下所需要的生产运行技能，在保障电网安全运行的同时，有力的保障了生产管理变革的顺利实施，为“大运行”、“大生产”的成功运营提供坚强的人才保障和智力支持。
二、项目研究容（1）参考IEEE1516系列标准，研究和开发电网仿真、调控一体仿真、变电运维一体仿真应用即插即用的、具有时间协同功能、支持全景全维度仿真的运行支撑平台；（2）研究和开发基于仿真支撑平台的电网、调控一体、变电运维一体的分布式仿真技术；（3）研究实用于调控一体、运维一体运行模式的监视信息标准化及信息分类标准化问题，基于信息标准化技术研究一、二次设备组件建模仿真技术；（4）研究二次设备及二次回路精细化仿真建模的技术，采用可视化、组件化、自定义、图库模一体化等建模技术，建立与现场配置完全一致的二次装置模型，实现完整逼真的二次设备逻辑、信号模拟功能以及故障、异常模拟功能（5）研究和开发基于二次设备及二次回路精细化仿真及建模技术的调控一体、变电运维一体仿真子系统；（6）基于仿真支撑平台技术，研究和开发一个典型地级电网、地级调控中心、变电站运维中心仿真系统。
变电站仿真实训报告在电力系统的学习和实践中，变电站仿真实训是一项极其重要的环节。
通过这次实训，我对变电站的运行、维护和管理有了更深入的理解和认识。
一、实训目的本次变电站仿真实训的主要目的是让我们熟悉变电站的设备组成、工作原理和运行方式，掌握变电站的操作流程和故障处理方法，提高我们的实践能力和解决问题的能力，为今后从事电力系统相关工作打下坚实的基础。
二、实训内容1、变电站设备认知在实训开始阶段，我们首先对变电站的主要设备进行了学习和认识，包括变压器、断路器、隔离开关、互感器、避雷器等。
通过观看实物图片、模型和视频资料，了解了这些设备的结构、功能和工作原理。
变压器是变电站中最重要的设备之一，它的作用是将高电压变换为低电压或将低电压变换为高电压，以满足不同用户的需求。
断路器用于接通和断开电路，具有良好的灭弧性能，能够在电路发生故障时迅速切断电流，保护设备和线路的安全。
隔离开关则主要用于隔离电源，为检修设备提供安全保障。
互感器用于测量电流和电压，避雷器用于保护设备免受雷电过电压的侵害。
2、一次系统接线与运行我们学习了变电站的一次系统接线方式，包括单母线接线、双母线接线、桥式接线等。
通过对不同接线方式的特点和适用范围的分析，了解了如何根据实际需求选择合适的接线方式。
同时，我们还对变电站的运行方式进行了模拟操作，如变压器的投运和停运、线路的送电和停电等，掌握了操作的步骤和注意事项。
3、二次系统原理与保护二次系统是变电站中保障设备安全运行的重要组成部分。
我们学习了二次系统的原理，包括测量回路、控制回路、信号回路和保护回路等。
了解了各种继电保护装置的工作原理和动作特性，如过流保护、过压保护、差动保护等。
通过对保护装置的整定计算和调试，掌握了如何根据设备的参数和运行要求设置合理的保护定值。
4、故障模拟与处理为了提高我们应对突发故障的能力，实训中还设置了故障模拟环节。
我们模拟了变压器故障、线路短路故障、母线故障等常见故障，并根据故障现象进行分析和判断，采取相应的处理措施。
电力系统自动化实验培训系统实验指导书(DOC 96页)C HANG S HA T ONG Q ING E LECTRICAL AND I NFORMATION C O.LTD TQXDZ-II电力系统自动化实验培训系统实验指导书长沙同庆电气信息有限公司目录第1章概述 (1)1.1 系统简介 (1)1.2 系统特点 (1)1.3 系统构成 (1)1.3.1发电机组及控制屏…………………………………………………. (1)1.3.2电力系统自动化实验培训系统 (8)1.3.3组态接线屏………………………………………………… (13)第2章电力系统自动装置课程实验 (17)2.1 同步发电机准同期并列实验 (17)2.1.3.1机组启动和建压…………………………………………………. (17)2.1.3.1.3恒定越前时间测试………………………………………………… (18)2.1.3.2手动准同期并列实验……………………………………………….… (19)A.按准同期条件手动合闸…………………………………………….… (19)B.偏离准同期并列条件合闸………………………………………….…… (20)2.1.3.5半自动准同期并列…………………………………………………. (21)2.1.3.6全自动准同期并列……………………………………………….… (21)2.1.3.7不同准同期条件对比实验……………………………………….………… (22)2.2 同步发电机励磁控制实验 (24)2.2.3.1不同Α角对应的励磁电压测试 (2)52.2.3.2同步发电机起励 (26)A.恒机端电压方式起励 (26)B.恒励磁电流方式起励 (26)2.2.3.3伏/赫限制实验 (27)2.2.3.4调差特性实验 (28)2.2.3.5强励实验 (30)2.2.3.6欠励限制实验……………………….………………………… (31)2.2.3.7过励限制实验……………………….………………………… (32)第3章电力系统分析课程实验 (34)3.1 电力系统稳定性实验 (35)3.1.3.1负荷调节实验………………………………………………… (35)3.1.3.2单回路与双回路稳态对称运行比较实验 (35)A.单回路稳态对称运行实验……..……………………………………… (35)B.双回路对称运行与单回路对称运行比较实验 (36)3.2 单机带负荷实验 (37)3.2.3.1原动机转速自动方式（自动调节）下负荷容量对发电机的电压，频率的影响.373.2.3.2原动机转速手动方式（无调节）下负荷容量对发电机的电压，频率的影响 (38)3.2.3.3励磁系统无调节下负荷容量对发电机的电压，频率的影响 (39)第4章电力系统综合实验 (41)4.1 发电厂自动化综合实验 (41)4.1.3.2各机组依次并网实验………………………………………………… (42)4.1.3.3发电厂机组监控实验………………………………………………… (44)4.1.3.4发电厂机组调节实验…………………………………………………. (44)4.1.3.5并联运行机组间无功功率的分配实验 (44)4.2 电力系统自动化综合实验 (46)4.2.3.1多台机组依次并网实验………………………………………………… (47)4.2.3.2不改变网络结构的潮流分布实验 (48)4.2.3.3 改变网络结构的潮流分布实验……………………………………….……....504.2.3.4 四遥实验……………………………….…............ (51)4.2.3.5 电力系统有功功率平衡和频率调整实验 (51)4.2.3.6 电力系统无功功率平衡和电压调整实验 (51)4.2.3.7 多台机组依次退出实验……................................... (51)4.3 分区调频实验 (52)A. 0AB P ∆=时，分区调频实验……................................... (53)B. 1AB P KW ∆=时，分区调频实验……................................... (53)附录1：自动装置参数设定参考表........................................... (55)附录2：TQTS-III微机型自动调速装置用户手册 (56)附录3：TQTQ-III微机型同期装置用户手册........................................... .63附录4：TQLC-III微机型自动励磁装置用户手册 (79)TQXDZ-II电力系统自动化实验培训系统电力系统自动化部分第1章概述1.1系统简介“TQXDZ-II电力系统自动化实验培训系统”是根据教育部《电力系统分析》、《电力系统自动装置原理》、《电力系统自动化》、《电力系统调度自动化》、《电力系统远动技术》、《电力工程》、《工厂供电》等相关课程实验教学的需求，结合最新的电力系统自动化技术而研发的实验培训系统。
变电所仿真运行实习任务书第一篇：变电所仿真运行实习任务书2010级供用电技术专业变电所仿真电气运行实习任务书（2012年12月24日---2013年1月4日）一、实习任务1、了解220KV仿真变电站概况2、了解变电站投入系统的管理和运行的管理3、变电站的倒闸操作实习4、变电站的事故处理实习5、掌握变电站的继电保护内容二、实习目的1、本次实习是总结学生的学习成果，完成倒闸操作的基本训练的重要环节。
通过本次实习，使每个学生得到一次解决实际问题的全面锻炼和独立钻研的机会，巩固专业知识、技能，并使之系统化，把理论与实践紧密结合，初步掌握发电厂变电站倒闸操作的主要内容，原理和方法，培养和提高学生独立工作能力和积极钻研的精神。
三、实习要求1、实习期间应准备好学习工具和相关资料，准时到达实习现场，不得迟到早退。
2、实习学员进入实习场地，应保持场地环境卫生，不准随地吐痰，不准将食品杂物带入室内，不准乱扔垃圾，不准在室内大声喧哗。
3、对实习设施要爱护，对公物的损坏要按价赔偿，使用电脑时要爱护，不准用手触摸显示器屏幕，不准用电脑做与实习无关的操作，使用完毕，应按规定的步骤关机。
4、实习期间应听从老师的安排，未经许可，不得上主控盘操作。
5、离开实习场地时，应在老师的安排下认真做好实习场地的整理与清洁工作。
四、评定。
成绩评定办法实习的成绩一般由实习出勤及表现，实习报告的完成情况，实习综合考核成绩等方面实习报告学员实习结束后，应及时送交实习报告，作为实习成绩评定的重要依据。
交报告时间:18周星期五上午(由学习委员将装好档案的报告收齐后,统一交到实训楼406 高老师处)实习报告应含有以下内容：（1）、实习的时间、地点和完成的课题内容（2）、实习的收获与体会（3）、实习小结五、实习内容及实习时间安排1、学习220KV仿真变电站概况和了解变电站投入系统的管理以及运行的管理（0.5天）2、变电站的安全操作规程（2天）3、变电站的运行规程（2天）4、掌握变电站的继电保护内容（0.5天）5、变电站的倒闸操作实习（2天）6、变电站的事故处理实习（1.5天）7、考核和完成实习报告（1.5天）第二篇：《水污染控制工程》仿真实习任务书《水污染控制工程》仿真实习任务书一、仿真实习的主要内容（一）了解污水处理厂基本情况1、基础数据：污水量、污水水质、出水水质标准2、污水处理工艺流程3、主要构筑物及设备的参数（二）专题项目培训1、水工段1）提升泵一轴温超标2）提升泵二电流超标3）来水PH值过低4）处理负荷增大 5）来水SS增高 6）来水BOD增高 7）来水NH3-N高 8）来水腐败 9）环境温度降低 10）曝气池污泥膨胀 11）二沉池污泥上浮2、泥工段1）1#浓缩池进泥中水含量增大 2）2#浓缩池进泥中水含量减小 3）4#浓缩池刮泥机发生故障4）5#浓缩池处螺杆泵发生故障5）1#一级消化池搅拌机发生故障6）4#一级消化池换热器发生故障7）消化池进泥温度降低 8）压滤机配药浓度降低 9）1#压滤机皮带打滑3、初沉池单元1）初沉池流入污水SS增大 2）初沉池流入污水流量增大 3）初沉池流入污水温度降低 4）排泥泵坏5）1＃初沉池刮泥机坏4、活性污泥单元1）处理负荷增大 2）泡沫问题3）进水BOD超高 4）进水NH3N超高 5）污泥膨胀 6）污泥上浮 7）1＃回流污泥泵故障 8）1＃风机故障5、消化池单元1）1＃消化池的加热管线污泥泵损坏2）1＃消化池的PH突然降低3）1＃消化池的毒物突然增加二、仿真实习的要求1、要严格遵守仿真信息室的规章制度；2、要严格按照指导老师提供的项目进行操作，不得擅自操作；3、尽量独立思考和操作；4、记录基本数据和项目的名称、解决方法；5、实习完毕每人将软件自动打分的成绩报表打印出来；6、写出心得体会。
变电站三维仿真培训软件系统110kV仿真变电站学生实训指导手册目录项目一仿真变电站启动运行3项目二日常运行操作7项目三非电量事故及设备巡视15项目四继电保护动作的分析18项目一仿真变电站启动运行1、实训参考课时2课时2、实训目的及要求（1）使学员熟悉仿真系统的使用方法；（2）使学员掌握仿真变电站自动开机方法；（3）使学员了解仿真变电站各部分结构及操作方法；3、实训范围整个变电站仿真系统。
4、实训内容4.1、启动仿真系统：学员机仿真系统包括教员台、学员台、三维场景三大部分。
4.2、教员启动变电站，教员双击教员机桌面上的图标，即可启动教员台、学员台、三维场景。
4.3、统一授课时，由老师在教员机上运行教员台系统，学员只运行学员台和三维场景去连接；学员自学时，各自运行并连接自己的教员台系统。
A.统一授课时：仿真教员计算机启动起来后，学员双击桌面上的图标，会弹出一个选择服务器的界面（图1），找到教员机的IP，选择连接，此时学员台即可与教员机相连。
图1学员用鼠标双击桌面上的图标，系统会弹出一个选择服务器的图标（图2），选择教员机的IP地址，单击连接即可与教员机相连。
图2B.学员自学时：双击桌面上的图标，系统会弹出一个运行输出窗口，等待系统自动加载直到出现“Initialization finished.”（如图3），表示模型初始化完毕。
这时，主窗口出现仿真系统的主接线图（图4）、学员台（图5）、三维场景（图6）【注:要退出系统时，点击运行输出窗口的关闭按钮即可】，三维场景中通过操作键盘上W、A、S、D、Q、E、→、←、↑、↓键进行场景内的巡视。
（图3）图4图5图6项目二日常运行操作1、实训参考课时4课时2、实训目的及要求（1）使学员熟悉仿真系统；（2）使学员熟练日常运行操作方法；3、实训范围110kV仿真变电站。
4、实训内容4.1、启动仿真系统：启动教员台、学员台系统。
4.2、断路器、隔离开关、接地刀操作：（1）例如：湖花一线111开关，在教员台中，找到111开关，右击，“操作”“拉开”；在学员台中，单击111开关，在弹出的“开关量”中单击“遥控”，用户密码是1，监护人密码是1.在弹出的对话框中选择“遥控选择”，“遥控执行”，即可断开111开关。

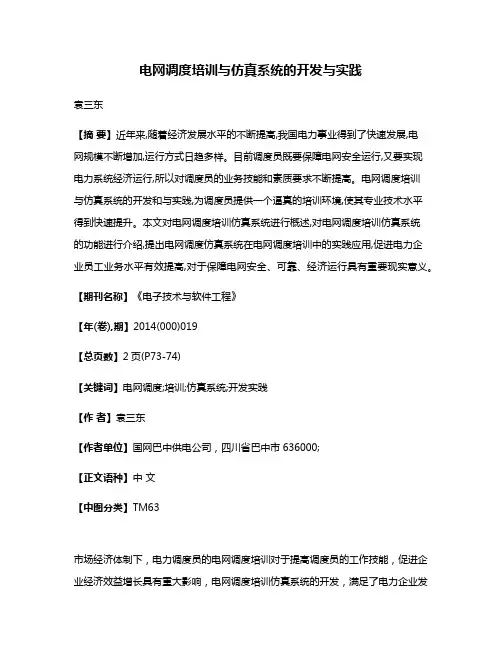

电网调度培训与仿真系统的开发与实践袁三东【摘要】近年来,随着经济发展水平的不断提高,我国电力事业得到了快速发展,电网规模不断增加,运行方式日趋多样。
目前调度员既要保障电网安全运行,又要实现电力系统经济运行,所以对调度员的业务技能和素质要求不断提高。
电网调度培训与仿真系统的开发和与实践,为调度员提供一个逼真的培训环境,使其专业技术水平得到快速提升。
本文对电网调度培训仿真系统进行概述,对电网调度培训仿真系统的功能进行介绍,提出电网调度仿真系统在电网调度培训中的实践应用,促进电力企业员工业务水平有效提高,对于保障电网安全、可靠、经济运行具有重要现实意义。
【期刊名称】《电子技术与软件工程》【年(卷),期】2014(000)019【总页数】2页(P73-74)【关键词】电网调度;培训;仿真系统;开发实践【作者】袁三东【作者单位】国网巴中供电公司，四川省巴中市636000;【正文语种】中文【中图分类】TM63市场经济体制下，电力调度员的电网调度培训对于提高调度员的工作技能，促进企业经济效益增长具有重大影响，电网调度培训仿真系统的开发，满足了电力企业发展的需求，对于提高电力调度员的业务水平起着重要作用。
1 电网调度培训仿真系统概述随着电网建设的迅速发展，电力系统的供电负荷越来越大，电网结构变得更加复杂，对系统容量提出了更高要求，使电网调度员的工作量不断增加，因此，采取有效策略，提高调度员的工作技能，才能保障电力的正常供应，维持人们生活的正常秩序。
电网调度培训仿真系统（Dispatcher Training Simulator，简称DTS）的开发和应用，正好解决这一系列问题，使电力系统变得更加稳定、可靠和安全。
DTS是运用先进计算机技术模拟电网实际运行的仿真系统，主要应用电网调度员的培训，它是电力系统的数字模型，具有较强的专业性、科学性和高效性，在实践应用过程中，受到了国家和政府的高度重视。
整个DTS系统具有多种数据对象，可以根据实际情况进行表格数据建模，从而处理多种网络结构关系，因此，DTS具有较强的实时性，可以快速对电网系统各部分和故障问题作出反应。
电力系统虚拟仿真实训教案摘要本文档介绍了一份电力系统虚拟仿真实训教案，旨在提供学生通过虚拟仿真技术进行电力系统操作和故障处理实训的机会，以培养学生实践能力和解决问题的能力。
引言电力系统是现代社会不可或缺的基础设施之一，为了培养电力系统相关专业的学生的实践能力，我们设计了一套电力系统虚拟仿真实训教案。
通过模拟真实的电力系统工作情况以及可能出现的故障，学生可以在虚拟环境中进行实际操作和故障处理，提高他们的实践技能和解决问题的能力。
教学目标本实训教案的主要教学目标包括：- 熟悉电力系统的组成和运行原理；- 掌握电力系统的操作技能，包括开关操作、电压调整等；- 研究故障分析和故障处理方法；- 培养解决实际问题的能力。
实训内容本实训教案将包括以下几个主要内容：1. 电力系统组成与运行原理：研究电力系统的各个组成部分，包括发电机、变压器、输电线路等，以及电力系统的运行原理和基本概念。
2. 电力系统操作技能：通过虚拟仿真平台，学生将研究电力系统的操作技能，包括开关操作、电压调整等。
学生将在虚拟环境中进行各种操作，熟悉电力系统的运行过程。
3. 故障分析与处理：学生将研究常见的电力系统故障类型和故障排除方法。
通过虚拟仿真平台模拟各种故障情况，学生将学会分析问题原因并进行相应的故障处理。
4. 实际问题解决：学生将通过实际案例，解决涉及电力系统的实际问题。
通过分析问题、查找相关资料和借助虚拟仿真平台，学生将培养解决实际问题的能力。
实训评估本实训教案将采用以下方式进行评估：1. 实训操作评估：学生将进行一定数量的实际操作，根据操作的准确性和熟练程度进行评估。
2. 故障处理评估：学生将针对一系列故障情况进行故障处理，评估其解决问题的能力和应对紧急情况的能力。
3. 实际问题解决评估：学生将解决一系列与电力系统相关的实际问题，评估其分析问题和解决问题的能力。
结论通过电力系统虚拟仿真实训教案，学生可以在虚拟环境中进行电力系统的操作和故障处理，提高他们的实践能力和解决问题的能力。

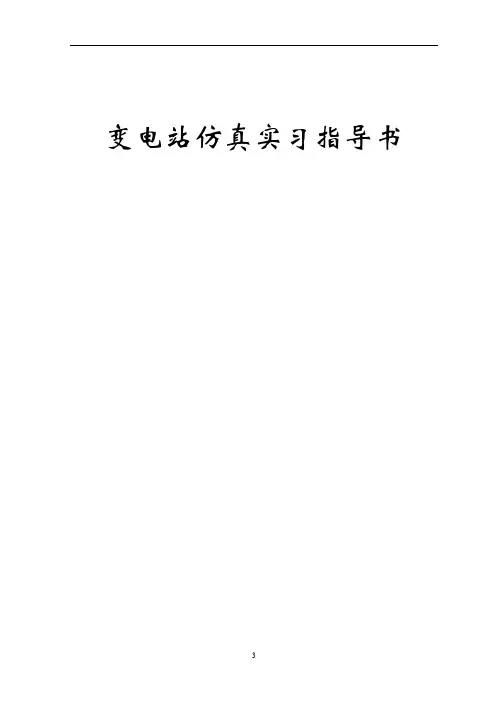

变电站仿真实习指导书目录第一部分变电站运行基本技能第一章仿真变电站概况介绍 (3)第一节变电站的特点 (3)第二节变电站仿真简介 (4)第三节变电站的电气主接线特点及正常运行方式 (4)第四节变电站的交接班管理 (7)第五节变电站的巡视管理 (7)第六节变电站的运行维护 (10)第二部分变电站基本倒闸操作第二章变电站的倒闸操作 (11)第一节倒闸操作的基本知识 (11)第二节操作票的填写方法 (15)第三节电气设备的倒闸操作 (16)第三章变电站典型倒闸操作 (20)第一节典型倒闸操作的操作要点 (20)第二节线路停送电操作 (26)第三节旁路断路器代替线路断路器的操作 (29)第四节母线停送电的操作 (30)第五节变压器的停送电操作 (31)第三部分变电站的异常运行及事故处理第四章变电站的继电保护及自动装置的运行 (34)第一节线路保护 (34)第二节母线保护 (40)第三节变压器保护（重合闸、备自投） (42)第五章变电站的异常运行及事故处理 (43)第一节变电站事故处理原则 (43)第二节变电站常见事故处理 (44)第三节电网异常和事故的处理 (46)第四部分综合自动化变电站简介第六章综合自动化变电站简介 (51)第一节500kV仿真综自站简介 (51)第二节操作员工作站的操作说明 (52)附录1工作票和操作票 (54)附录2保护装置报文信息 (57)第一章仿真变电站概况介绍第一节变电站的特点1.变电站的主要功能变电站的主要作用是进行高低压的变换，一些变电站是将发电站发出的电升压，这样一方面便于远距离输电，第二是为了降低输电时电线上的损耗；还有一些变电站是将高压电降压，经过降压后的电才可接入用户。
对于不同的情况，升压和降压的幅度是不同的，所以变电站是很多的，比入说远距离输电时，电压为11千伏，甚至更高，近距离时为1000伏，这个电压经变压器后，变为220伏的生活用电，或变为380伏的工业用电。
目录1 实训场简介 (1)实训场建设历程 (1)实训场的组成及功能 (1)实训工程设置及实训教学安排 (3)2 配网自动化系统主站运行维护实训 (3)主站系统的软、硬件安装维护实训 (3)系统数据库的日常办理与维护实训 (7)主站系统配网建模东西的使用实训 (12)3 配网自动化调剂操作及模拟 (20)配网调剂图绘制、报表维护 (20)配网调剂员模拟实训 (22)4 配网自动化终端设备安装维护 (25)FTU/TTU设备的安装调试实训 (25)FTU/TTU的各种电气性能检测实训 (30)FTU/TTU设备故障查抄及参数维护实训 (32)5 配网自动化通信系统安装维护 (37)光M组成的光纤环网通信系统组网实训 (37)前置功能的认识与使用实训 (43)6 配网馈线自动化模拟操作实训 (43)各类馈线故障处置的软件仿真操作 (43)各类馈线故障处置的硬件仿真操作 (46)7 实践指导与查核设计 (48)8 技能操作题 (50)操作测验内容 (50)操作测验说明 (52)1 实训场简介1.1 实训场建设历程配网自动化实训场是学院07年省财务撑持“电工与电气自动化实训场〞建设工程之一，实训场总造价一百多万元。
实训场建设的方案来自于学院06年申报并被确定为07年水利厅科技工程的“配网自动化模拟与实训系统开发〞。
实训场的实施方案颠末了系部专业指导委员会的屡次会议论证，通过了学校的两轮审核，于08年10月正式开始筹建。
按照方案提出的建设规模颠末两个月的设备采价、询价，完成了设备招标文件的编制，通过省采购中心的招投标于09年3月与积成电子签定了建设合同。
在签定建设合同的同时，双方开了一次技术协调会，将建设过程中可能遇到的问题和解决的方法集中写入技术协议中，加以确认，补充了采购合同。
合同协议签定后，颠末4个月的产物制作，第一批设备于09年7月中旬到货，8月份积成电子配网部技术员到实训场开始安装，如今，实训场建设任务已底子完成。
《35KV变电站虚拟仿真实训》教案2018～2019学年第一学期授课年级： 17 级授课专业：电力系统自动化课程名称：35KV变电站虚拟仿真实训授课教师：童相彬授课教案教案附页4.绝缘垫绝缘台是一种用在任何电压等级的电力装置中作为带电工作时的辅助绝缘安全工器具，其作用与绝缘垫、绝缘靴相同。
绝缘台的台面用干燥、木纹直且无节疤的木板或木条拼成，相邻板条留有一定的缝隙，以便于检查其绝缘支持绝缘子是否有损坏。
台面板四脚用支持绝缘子与地面绝缘并作台脚之用。
三、基本绝缘安全工器具的使用与管理1.验电器验电器又称测电器、试电器或电压指示器，是检验电气设备、电器、导线上是否有电的一种专用安全用具。
验电器分为高压验电器和低压验电器两类。
（1）低压验电器作用及分类：为了工作和携带方便，低压验电器常做成钢笔式、螺丝刀式或数字式验电笔，但不管哪种形式，其基本结构和工作原理都是一样的。
普通低压验电笔是用来检验220V 及以下低压带电导体或电气设备及外壳是否带电的专用测量工具，也可以用它来区分相线和中性线。
此外它还可以用来区分交、直流电。
若是交流电，氖泡两极发光；若是直流电，则只有一极发光。
（2）高压验电器高压验电器是一种用来验证高压电气设备是否带有电压的电力安全用具。
高压验电器的分类：从结构和原理来分，有传统的氖灯式验电器和新型的回转式、具有声光信号的电容感应式高压验电器和新型的。
电容式高压验电器一般由指示部分、绝缘部分和握柄三部分组成，其指示方式可分为旋转感应式、声光报警式等。
声光报警式高压验电器具有声光双重信号显示，当验电器靠近交流高压带电体时会发出间歇声响和色光双重指示。
该验电器由金属探头、试验按钮、电子声光报警装置、绝缘材料器身、手持部分和保护环等组成。
旋转感应式高压验电器构造其上部是一金属球，它和金属杆相连接，金属杆穿过橡皮塞，其下端挂两片极薄的金属箔，封装在玻璃瓶内。
验电时，把物体与金属球接触，如果物体带电，就有一部分电荷传到两片金属箔上，金属箔由于带了同种电荷，彼此排斥而张开，所带的电荷越多，张开的角度越大；如果物体不带电，则金属箔不动。
电力系统仿真实验指导书静编工业大学电气工程与控制科学学院2015年5月目录实验一大电流接地系统短路故障仿真实验 (4)实验二简单电力系统暂态稳定性仿真 (13)实验三电力系统潮流计算仿真实验 (23)参考资料 (35)实验一大电流接地系统短路故障仿真实验一、实验目的与要求通过实验教学加深学生的基本概念，掌握电力系统各类短路故障的特点，使学生通过系统进行物理模拟和数学模拟，对大电流接地系统进行输电线路短路故障仿真实验，以达到理论联系实际的效果，提高学生的感性认识及对电力系统仿真过程的分析能力。
本实验要求学生掌握Simulink中电力系统常用元件的模型及使用方法，并了解建模的基本过程，以及完成模型的仿真，结合短路相关的理论知识对仿真结果加以分析。
二、实验容搭建如图1-1所示的系统模型并仿真，该系统有3个电源，4条输电线路，在Line1的末端设置各种类型的短路故障，观察示波器中的电压和电流波形，记录下故障电压电流的有效值。
图1-1 大电流接地系统短路故障的Simulink仿真模型三、实验仪器设备及耗材1.每组计算机1台、软件Matlab7.0套。
四、实验原理1、SimuLink简要说明SimuLink是基于MATLAB的图形化仿真设计环境，它是MATLAB提供对系统进行建模、仿真和分析的一个软件包。
它使用图形化的系统模块对动态系统进行描述，并在此基础之上采用MATLAB引擎对动态系统在时域进行求解。
进入SimuLink的2种方法：1)在MATLAB命令行中敲出SimuLink，回车，就打开了SimuLink。
2)点击工具栏中的按钮，看图：图1-2 进入Simulink2、SimPowerSystems说明SimuLink下的SimPowerSystems可以实现电路、电力系统、电机、电力电子电路的建模与仿真分析，它提供了典型的电气设备和元件，比如变压器、传输线、电机、电力电子器件等等。
进入SimPowerSystems的2种方法：1)在MATLAB命令行中敲出powerlib，回车，就打开了SimPowerSystems的元件库。
110kV电网调度及变电站一体化仿真实训实训指导书一、仿真软件功能简介1.总控软件1.1功能说明总控软件是专门用于变电站仿真系统中各应用软件的总体控制，相对于单个启动方式其操作性更加简单、方便、实用。
总控软件主要包含以下功能：远程关闭计算机远程重新启动计算机远程启动计算机远程启动仿真培训系统远程关闭仿真培训系统远程发送消息1.2使用说明1.2.1 双击桌面或仿真系统安装目录下Main文件夹中的图标，即运行总控面板，如下图所示：1.2.2 总控面板上组件图标介绍：（1）盛柏教练台（2）图形就地站软件（3）保护盘软件（4）综自监控软件（5）观摩台软件（6）五防开票软件（7）五防钥匙软件（8）安全工器具软件（9）三维虚拟场景软件1.2.3 鼠标右击总控面板（1）“主界面”：定位总控面板的位置。
（2）“一键启动”：启动本地仿真系统。
启动完毕后，该菜单为“一键关闭”。
（3）“一键关闭”：关闭本地由总控面板启动的仿真系统。
（4）“命令发送”：远程计算机的控制及相关信息的发送。
对远程计算机的控制，主要用于远程计算机的关闭、启动与重新启动、远程计算机仿真系统的启动与关闭、文件的传输、信息的发送。
远程计算机被控制的前提条件：1）被控制的计算机必须启动总控面板。
2）主控计算机的“命令窗口”中必须含有被控制计算机的IP地址，且IP地址前的“□”必须打“√”。
3）命令窗口的功能：“远程关机”：远程关闭被控制的计算机。
“远程重启”：远程重新启动被控制的计算机。
“远程开机”：远程启动被控制的计算机。
“一键启动”：远程启动被控制计算机的仿真系统。
“一键关闭”：远程关闭被控制计算机的仿真系统。
“上传更新”：将需要更新文件上传至更新服务器。
“通知下载”：通知所有被选择IP地址计算机下载更新文件。
“添加主机”：更新模型运算服务生成的地址表，需要手工输入配置。
“删除主机”：更新模型运算服务生成的地址表，与“添加主机”对应。
“主机探测”：获取远程计算机网卡物理地址。
“退出”：退出“命令发送”窗口。
“发送信息”：向被控制的计算机发送信息。
（5）“模型选择”：启动仿真方式，根据现场要求配置不同，主要有单机、双机、联合模式。
（6）“查看消息”：在制作教案时添加的部分提示信息，自动弹出。
（7）“检查更新”：检查远程更新服务器是否有更新信息。
（8）“设置”：用于设置总控面板的皮肤、风格和样式。
（9）“关闭”：退出本机仿真系统及总控面板。
1.2.4 在总控面板上：鼠标双击对应的组件图标，若该应用程序未启动，则启动相对应的程序。
若该应用程序已由总控面板启动，则将启动的程序调至最顶层。
1.3仿真系统的启动1.3.1 右击总控面板窗口，选择菜单中“一键启动”即可启动本机仿真系统。
在弹出窗口内鼠标左键点击下拉按钮，出现多种培训模式，选择需要的培训模式，确认，仿真系统可以自动启动仿真系统需要相关服务和通讯。
（1）单机培训模式：即仿真系统的单机版，每台计算机可以启动全套的仿真系统，由于集控站只配置两台学员机，这两台学员机可以供两人同时使用而互不影响，从而提高仿真机的利用效率。
（2）双机培训模式：即仿真系统的双机版，由于仿真系统在使用时启动的程序太多，学员在单机使用时根据实际情况需要切换至不同的画面，使用双机模式就可以将两台学员机通过网络联接起来，一台启动监控及保护盘画面，另一台启动三维场景画面，这样可以由单学员独立使用，也可以多学员配合使用。
（3）联合反事故演习模式：即集控站的学员机和总教练机作为仿真服务器的客户端，这些计算机通过网络联机，总教练台通过教练台对仿真系统设置故障及异常，在集控站学员机上可以看到相应的故障及异常，从而各方面配合进行反事故演练，教练台平时也可以单个对集控站学员机设置故障。
1.3.2 右击总控面板窗口，选择菜单中“命令发送”，在弹出的“命令发送”窗口中点击“一键启动”即可启动远程计算机的仿真系统。
1.4仿真系统的停止1.4.1 右击总控面板窗口，选择菜单中“一键关闭”或“退出”即可关闭本机仿真系统。
不同的是：“退出”命令关闭总控面板，而“一键关闭”不关闭总控面板。
1.4.2 右击总控面板窗口，选择菜单中“命令发送”，在弹出的“命令发送”窗口中点击“一键关闭”即可关闭远程计算机的仿真系统。
2.教练台教练台软件提供给管理员进行流程管理及课件编辑。
2.1运行教练台运行教练台前请确认已被授权并且实时数据分中心已经启动正常运行。
双击教练台图标运行教练台软件，进入全屏主界面。
2.2模型信息教练台主界面左上方停靠教练台信息栏，教练台信息是通过实时数据分中心从模型运算服务器上获得，它表示目前模型运算服务器的状态信息。
左边区域时间显示为本地系统时间。
右边区域是显示为模型运行时间。
中间区域显示是模型状态信息。
模式：实时表示当前模型实时运行，单步表示当前模型在单步执行状态。
状态：运行表示当前模型正在运行，冻结表示当前模型被暂停运行，失败表示模型遇到异常退出运行。
模型：当前正在运行的模型名称。
工况：1—99用户设置的各个具体模型初始运行状态。
2.3运行点击工具栏“运行”图标对模型运算服务器发出运行模型指令。
指令成功在教练台信息栏的状态中显示运行2.4冻结点击工具栏“冻结”图标对模型运算服务器发出暂停运行模型指令。
指令成功在教练台信息栏的状态中显示冻结2.5复位工况点击工具栏“复位工况”图标弹出工况选择对话框，选择对应工况，按确定按钮对模型运算服务器发出复位工况指令。
指令成功在教练台信息栏的工况中显示正被选择的工况号。
2.6快存工况点击工具栏“快存工况”图标，验证操作员口令正确后（保证工况安全性），弹出工况选择对话框，拖动工况位置滑块，选择待存储工况点，在工况描述中填写本工况描述，按确定按钮对模型运算服务器发出快存工况指令。
系统保留1-19号工况位置用做系统调试。
20-59号工况位置为管理员权限用户使用，60-99工况位置为普通权限用户使用2.7故障设置在教练台中选择故障类型，故障设备，故障名称选择故障时间，故障距离，故障相别：按添加到故障列表，添加到故障列表按清除故障列表按钮，清除设置故障信息，按启动所有故障按钮，将故障列表中所有故障发送到数据模型，选择故障列表中的项，按启动选择故障按钮，将选择故障信息按顺序发送到数据模型。
在故障列表中选择单个故障信息，按上移和下移按钮，改变故障信息在故障列表中位置。
在故障列表中选择单个故障信息，单击鼠标右键，在弹出的右键菜单中选择删除单个故障能删除被选择故障信息，选择发送单个故障向数据模型运算服务器发送被选择的单个故障。
2.8查看和清除故障故障设置成功，教练台事件信息栏会显示当前模型中故障信息：单击教练台中工具栏图标“故障清除”，弹出询问对话框，选择是则清除全部故障。
在故障事件列表中故障项上点击右键，弹出的右键菜单中选择[删除] 删除被选择故障2.9操作记录教练台可以控制是否记录比赛操作过程，点击教练台上工具栏“操作记录”开始记录比赛过程，记录过程中按钮为按下状态，并正在记录，再次按下按钮，结束记录，按钮浮起。
所有比赛记录保存在目标服务器上所配置的目录。
2.10五防解锁在教练台上点击工具栏“五防解锁”，按钮按下状态解除系统中所有五防锁，按钮浮起状态锁上系统中所有五防锁。
3.就地就地软件在无三维场景时模拟变电站现场，提供给学员完成现场操作。
3.1运行就地运行就地前请确认实时数据分中心已经启动正常运行。
双击“就地”图标运行就地软件,软件启动完毕进入全屏主界面。
3.2打开图形就地操作通过鼠标和键盘快捷键实现，在全屏初始画面上点击鼠标右键，弹出右键菜单点击右键主菜单中的索引图或键盘F9键进入主索引图画面：索引图中包含通往子图的超级链接，鼠标在超级链接上会呈现手的形状，点击索引图中的超级链接会打开相应子图。
3.3图形移动通过鼠标滚轮和图形中的滚动条可以对图形位置进行操作。
水平移动可以通过按下键盘Ctrl键然后鼠标滚轮滚动或点击屏幕下方的的水平滚动条滚动按钮实现。
垂直移动可以通过鼠标滚轮滚动实现或点击屏幕右方的的垂直滚动条滚动按钮实现。
4.保护盘保护盘图形矢量化真实保护柜体，在计算机中再现保护柜形态，按保护原理开发的保护模块与真实保护一致，增强用户现场感，实现与现场一致的保护液晶屏的全部功能。
4.1运行保护盘运行保护盘之前请确认保护盘通讯已经正常启动运行。
鼠标双击“保护盘”图标运行保护盘软件。
4.2保护盘主界面保护盘正常运行后主界面：◆保护盘启动后显示柜体布置索引图◆鼠标移动到每个保护柜，会显示为手形状，单击鼠标进入保护柜图◆保护盘索引图空白区域点击右键，在弹出的右键菜单中选择退出，退出保护盘4.3保护柜保护柜通过计算机图形方式真实再现现场保护柜柜体布置，其界面元素因为真实保护配置的不同而不同。
如下图[#1主变保护屏]，它配置了主变插件式保护、保护压板、信号复归按钮、重合闸方式转换开关和电源空开。
4.4元件操作4.4.1 空气开关：（1）操作方法：鼠标移动到保护柜中空开的位置，待鼠标光标变成手形状后，再单击鼠标，此时，如果当前空开处于“合”状态，则单击后会变成分状态，如果当前处于“分”状态，则单击后变成“合”状态。
（2）功能：每个空开合上时，都会给相应的负载元件供电，分开时，断开电源。
4.4.2 复归按扭：（1）操作方法：在保护柜中，将鼠标移动到圆按扭的位置，待鼠标变成手状态时，单击鼠标左键（2）功能：鼠标点击按下一次就向指定点发送一个脉冲信号。
4.4.3转换开关：（1）操作方法：在保护柜中，将鼠标移动到旋转开关的位置，待鼠标变成手状态时，单击鼠标左键即可顺逆时针换一个档，每次单击后都会逆时针换一个档。
单击鼠标右键即可顺时针换一个档，每次单击后都会顺时针换一个档。
（2）功能：功能转换。
4.4.4压板：（1）操作方法：在保护柜中，将鼠标移动到压板的位置，待鼠标变成手状态时，单击鼠标左键即可改变状态，备用压板不可控。
（2）功能：选择对各种保护功能及跳闸与合闸出口的投退。
4.4.5指示灯：标示信号状态。
（1）操作方法：不可操作。
（2）功能：显示运行状态。
4.4.6液晶屏：（1）操作方法：液晶屏的操作是通过操作按扭实现，不同保护的液晶屏操作方法不同，具体操作方法请参考真实保护使用手册。
（2）功能：用于整定值调整、控制字调整、故障报告显示、打印等，具体功能请参考真实保护使用手册。
4.4.7五防编码锁：（1）操作方法：使用开票系统开票开锁，或者使用安全工器具中的紧急钥匙点击以上图标进行开锁，开锁结束后直接点击锁，五防锁就自动锁上。
（2）功能：用于防止开关、刀闸等的误操作。
5.综自系统综自主接线软件模拟变电站综合自动化软件，如RCS9700，提供给学员与变电站综自相类似的可操作界面，完成学员在变电站综合自动化软件上的操作步骤。
