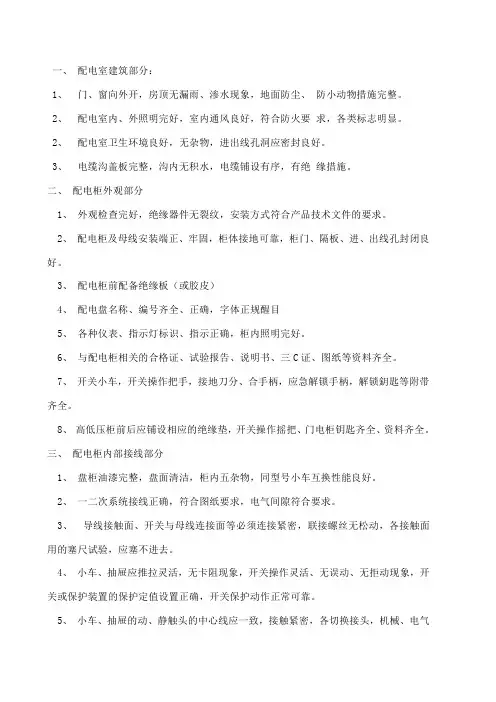

配电房质量及工程量检查验收表

一、配电室建筑部分：1、门、窗向外开，房顶无漏雨、渗水现象，地面防尘、防小动物措施完整。

2、配电室内、外照明完好，室内通风良好，符合防火要求，各类标志明显。

2、配电室卫生环境良好，无杂物，进出线孔洞应密封良好。

3、电缆沟盖板完整，沟内无积水，电缆铺设有序，有绝缘措施。

二、配电柜外观部分1、外观检查完好，绝缘器件无裂纹，安装方式符合产品技术文件的要求。

2、配电柜及母线安装端正、牢固，柜体接地可靠，柜门、隔板、进、出线孔封闭良好。

3、配电柜前配备绝缘板（或胶皮）4、配电盘名称、编号齐全、正确，字体正规醒目5、各种仪表、指示灯标识、指示正确，柜内照明完好。

6、与配电柜相关的合格证、试验报告、说明书、三C证、图纸等资料齐全。

7、开关小车，开关操作把手，接地刀分、合手柄，应急解锁手柄，解锁鈅匙等附带齐全。

8、高低压柜前后应铺设相应的绝缘垫，开关操作摇把、门电柜钥匙齐全、资料齐全。

三、配电柜内部接线部分1、盘柜油漆完整，盘面清洁，柜内五杂物，同型号小车互换性能良好。

2、一二次系统接线正确，符合图纸要求，电气间隙符合要求。

3、导线接触面、开关与母线连接面等必须连接紧密，联接螺丝无松动，各接触面用的塞尺试验，应塞不进去。

4、小车、抽屉应推拉灵活，无卡阻现象，开关操作灵活、无误动、无拒动现象，开关或保护装置的保护定值设置正确，开关保护动作正常可靠。

5、小车、抽屉的动、静触头的中心线应一致，接触紧密，各切换接头，机械、电气联锁装置动作正确、连接可靠。

四、变压器部分1、变压器室照明、通风良好，室内清洁，门、窗完整外开，有防小动物措施，有事故油池。

2、变压器固定牢固，器身和套管清洁，无污物。

3、变压器器身和零线接地可靠，接地线符合要求。

4、变压器进、出线或铜排固定牢固，接线正确、可靠，电气间隙符合要求，线缆或铜排规格符合要求。

5、变压器附件：温度表，呼吸器（应加油）、瓦斯继电器（应充满油）、油位指示等要安装齐全，指示或动作正常。

电缆桥架安装和桥架内电缆敷设分项工程检验批质量验收记录DQ3.3.4 工程名称检查批部位项目经理工程施工单位名称分包项目经理专业工长分包单位施工执行标准名称及编号GB50303-2002 施工班组长序号GB50303—2002的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：1．金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；2．非镀锌电缆桥架间连接板的两端跨接接铜芯接地线，接地线最小允许截面积不小于4㎜2；3．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1桥架在配电房内有接地且良好2桥架连接板的二端采用双色线压铜鼻连接2电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

一般项目1电缆桥架安装应符合下列规定：1．直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；2．电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表规范12.2.1；3．当设计无要求时，电缆桥架水平安装的支架间距为1.5～3m；垂直安装的支架间距不大于2m；4．桥架及支架间接螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；5．电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距，符合规范表12.2.1-2的规定；6．敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；7、支架与预埋件焊接固定时，焊缝饱满，膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。

1桥架安装牢固无扭曲变形紧固件的螺母在桥架外侧2桥架在吊顶内过伸缩缝处有补偿装置2桥架内电缆敷设应符合下列规定：1．大于450倾斜敷设的电缆每隔2m处设固定点；2．电缆出入电缆沟、竖井、建筑物、柜（盘）、台处以及管子管口处等做密封处理；3．电缆辐射排列整齐，水平辐射的电缆，首尾两端、转弯两侧及每隔5～10m处设固定点；辐射于垂直桥架内的电缆固定点间距，不大于规范表12.2.2的规定。

电力检验批质量验收记录表1. 引言本文档旨在记录电力检验批质量验收的过程和结果。

电力检验批质量验收是对电力工程施工过程中的检验和测试结果进行评估和确认的过程，以确保电力设备和系统的质量达到要求，并符合相关的标准和规范。

2. 项目概述本次电力检验批质量验收的项目为XXX电力工程，施工地点位于XXX。

该项目的主要任务是安装和调试电力设备和系统，确保其正常运行和符合安全标准。

3. 验收内容本次电力检验批质量验收的内容包括但不限于以下方面：•对电力设备和系统的安装质量进行评估和确认；•对电力设备和系统的功能进行测试和验证；•检查电力设备和系统的接地和防雷措施；•检验现场施工质量，并核实图纸和规范的要求；•检查是否符合相关法规和标准。

4. 验收过程本次电力检验批质量验收的过程如下：4.1 规划和准备•制定电力检验批质量验收计划；•准备验收所需的仪器设备和工具。

4.2 确认安装质量•检查电力设备的安装位置和固定方式；•检查电力设备的接线是否正确；•检查电力设备的接地是否符合要求；•检查电力设备的绝缘测试结果。

4.3 验证功能•对电力系统进行负载测试，检查各项功能和控制是否正常；•对电力设备进行性能测试，如温度、电压和频率等。

4.4 检查现场施工质量•检查现场施工的工艺和质量；•检查电力设备的安全防护措施；•检查电力设备的标识和警示标志是否齐全。

4.5 符合法规和标准•检查电力设备和系统是否符合国家和地方的法规和标准；•检查电力设备和系统是否符合相关行业的标准和规范。

5. 验收结果本次电力检验批质量验收的结果如下：•电力设备和系统的安装质量符合要求；•电力设备和系统的功能正常，并符合设计要求；•现场施工质量良好，符合图纸和规范要求；•电力设备和系统符合相关法规和标准。

6. 结论本次电力检验批质量验收的结果表明，XXX电力工程的安装和调试工作符合要求，电力设备和系统的质量达到了预期目标。

通过本次验收，可以确认该工程的电力设备和系统可以正常运行，并满足安全标准。
