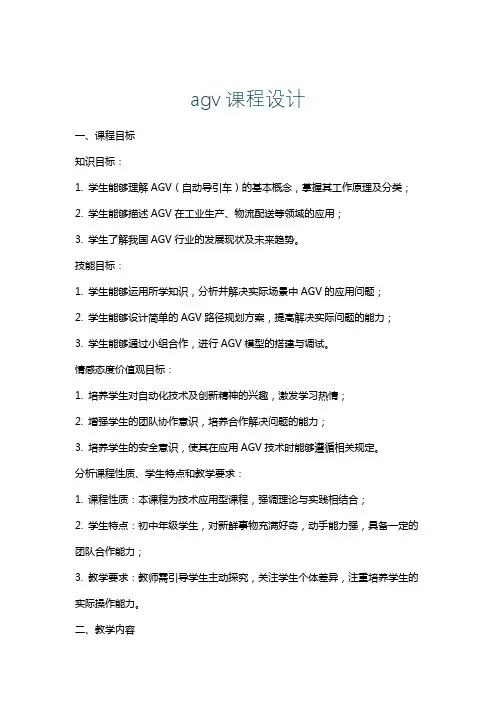

agv课程设计
agv课程设计一、课程目标知识目标：1. 学生能够理解AGV（自动导引车）的基本概念，掌握其工作原理及分类；2. 学生能够描述AGV在工业生产、物流配送等领域的应用；3. 学生了解我国AGV行业的发展现状及未来趋势。
技能目标：1. 学生能够运用所学知识，分析并解决实际场景中AGV的应用问题；2. 学生能够设计简单的AGV路径规划方案，提高解决实际问题的能力；3. 学生能够通过小组合作，进行AGV模型的搭建与调试。
情感态度价值观目标：1. 培养学生对自动化技术及创新精神的兴趣，激发学习热情；2. 增强学生的团队协作意识，培养合作解决问题的能力；3. 培养学生的安全意识，使其在应用AGV技术时能够遵循相关规定。
分析课程性质、学生特点和教学要求：1. 课程性质：本课程为技术应用型课程，强调理论与实践相结合；2. 学生特点：初中年级学生，对新鲜事物充满好奇，动手能力强，具备一定的团队合作能力；3. 教学要求：教师需引导学生主动探究，关注学生个体差异，注重培养学生的实际操作能力。
二、教学内容1. AGV基本概念：介绍AGV的定义、功能和组成部分；2. AGV工作原理：讲解AGV的驱动方式、导航技术及控制系统；3. AGV分类及特点：阐述不同类型AGV的特点、应用场景及优缺点；4. AGV应用领域：分析AGV在工业生产、物流配送等领域的实际应用案例；5. 我国AGV行业发展现状及未来趋势：介绍我国AGV行业的发展历程、现状及发展趋势；6. AGV路径规划：学习AGV路径规划的基本原理，掌握常见的路径规划算法；7. AGV模型搭建与调试：指导学生分组进行AGV模型的搭建，并进行调试与优化。
教学大纲安排：第一课时：AGV基本概念及工作原理第二课时：AGV分类及特点第三课时：AGV应用领域及我国行业发展现状第四课时：AGV路径规划第五课时：AGV模型搭建与调试教材章节及内容：第一章：自动化与AGV技术1.1 自动化技术概述1.2 AGV基本概念及工作原理1.3 AGV分类及特点第二章：AGV的应用与发展2.1 AGV应用领域2.2 我国AGV行业发展现状及未来趋势第三章：AGV路径规划与控制3.1 路径规划基本原理3.2 常见路径规划算法第四章：AGV模型搭建与调试4.1 模型搭建方法4.2 调试与优化技巧三、教学方法本课程将采用以下多样化的教学方法，以激发学生的学习兴趣和主动性：1. 讲授法：通过生动的语言和形象的表达，向学生讲解AGV的基本概念、工作原理、分类及应用领域等理论知识，为学生奠定扎实的理论基础。

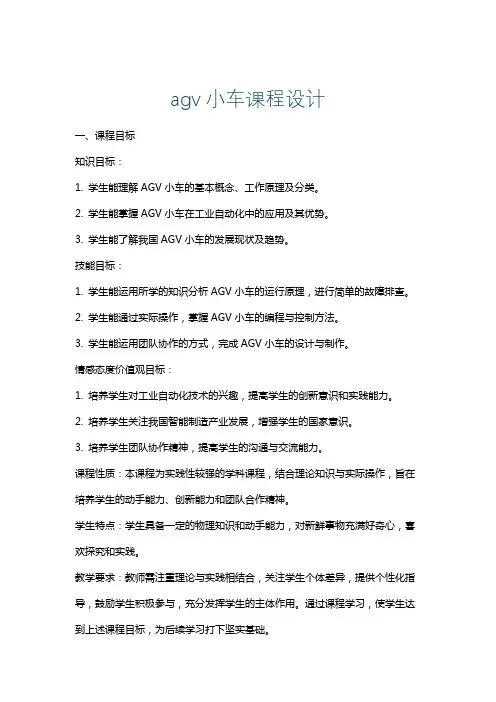

agv小车课程设计
agv小车课程设计一、课程目标知识目标：1. 学生能理解AGV小车的基本概念、工作原理及分类。
2. 学生能掌握AGV小车在工业自动化中的应用及其优势。
3. 学生能了解我国AGV小车的发展现状及趋势。
技能目标：1. 学生能运用所学的知识分析AGV小车的运行原理，进行简单的故障排查。
2. 学生能通过实际操作，掌握AGV小车的编程与控制方法。
3. 学生能运用团队协作的方式，完成AGV小车的设计与制作。
情感态度价值观目标：1. 培养学生对工业自动化技术的兴趣，提高学生的创新意识和实践能力。
2. 培养学生关注我国智能制造产业发展，增强学生的国家意识。
3. 培养学生团队协作精神，提高学生的沟通与交流能力。
课程性质：本课程为实践性较强的学科课程，结合理论知识与实际操作，旨在培养学生的动手能力、创新能力和团队合作精神。
学生特点：学生具备一定的物理知识和动手能力，对新鲜事物充满好奇心，喜欢探究和实践。
教学要求：教师需注重理论与实践相结合，关注学生个体差异，提供个性化指导，鼓励学生积极参与，充分发挥学生的主体作用。
通过课程学习，使学生达到上述课程目标，为后续学习打下坚实基础。
二、教学内容1. AGV小车概述- 了解AGV小车的发展历程、分类及国内外应用现状。
- 引导学生认识AGV小车在智能制造领域的重要性。
2. AGV小车工作原理- 学习AGV小车的驱动系统、导航系统、控制系统等组成部分。
- 掌握AGV小车的基本工作原理及其相关技术。
3. AGV小车编程与控制- 学习AGV小车编程语言及编程方法。
- 掌握AGV小车的控制策略及运行模式。
4. AGV小车设计与制作- 学习AGV小车的设计原则和制作流程。
- 学生分组进行AGV小车的设计与制作，培养动手能力和团队协作精神。
5. AGV小车应用案例分析- 分析实际工业场景中AGV小车的应用案例，了解其优势及局限性。
- 探讨AGV小车在未来智能制造领域的发展趋势。
教学内容依据课程目标和教材章节进行安排，注重理论与实践相结合，使学生系统掌握AGV小车相关知识。

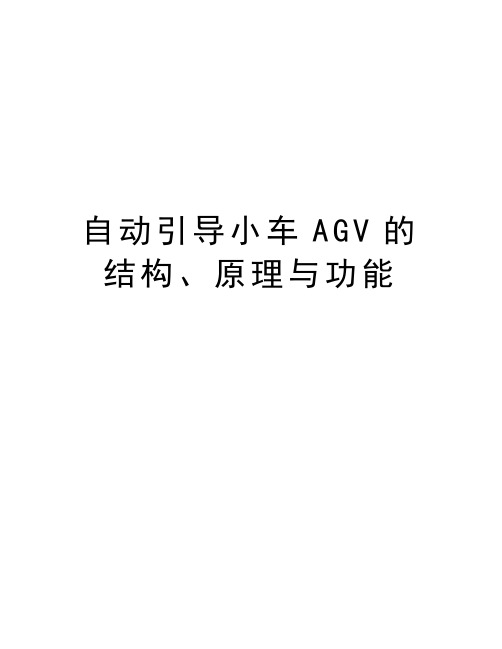

自动引导小车AGV的结构、原理与功能上课讲义
自动引导小车A G V的结构、原理与功能自动引导小车AGV的结构、原理与功能一、AGV简介无人搬运车(Automated Guided Vehicle，简称AGV)，指装备有电磁或光学等自动导引装置，能够沿规定的导引路径行驶，具有安全保护以及各种移载功能的运输车，工业应用中不需驾驶员的搬运车，以可充电之蓄电池为其动力来源。
一般可透过电脑来控制其行进路线以及行为，或利用电磁轨道(electromagnetic path-following system)来设立其行进路线，电磁轨道贴在地板上，无人搬运车则依循电磁轨道所带来的信息进行移动与动作。
AGV以轮式移动为特征，较之步行、爬行或其它非轮式的移动机器人具有行动快捷、工作效率高、结构简单、可控性强、安全性好等优势。
与物料输送中常用的其他设备相比，AGV的活动区域无需铺设轨道、支座架等固定装置，不受场地、道路和空间的限制。
因此，在自动化物流系统中，最能充分地体现其自动性和柔性，实现高效、经济、灵活的无人化生产。
二、AGV的结构AGV控制系统分为地面（上位）控制系统、车载（单机）控制系统及导航/导引系统，其中，地面控制系统指AGV系统的固定设备，主要负责任务分配，车辆调度，路径（线）管理，交通管理，自动充电等功能；车载控制系统在收到上位系统的指令后，负责AGV的导航计算，导引实现，车辆行走，装卸操作等功能；导航/导引系统为AGV单机提供系统绝对或相对位置及航向。
1 .地面控制系统AGV地面控制系统（Stationary System）即AGV上位控制系统，是AGV系统的核心。
其主要功能是对AGV系统（AGVS）中的多台AGV单机进行任务分配，车辆管理，交通管理，通讯管理等。
2. 任务管理任务管理类似计算机操作系统的进程管理，它提供对AGV地面控制程序的解释执行环境；提供根据任务优先级和启动时间的调度运行；提供对任务的各种操作如启动、停止、取消等。
3. 车辆管理车辆管理是AGV管理的核心模块，它根据物料搬运任务的请求，分配调度AGV执行任务，根据AGV行走时间最短原则，计算AGV的最短行走路径，并控制指挥AGV的行走过程，及时下达装卸货和充电命令。
幼儿园科技创新——智能小车教案
幼儿园科技创新——智能小车教案在当今社会，科技的发展日新月异，教育也在不断地与时俱进。
幼儿园作为孩子们的第一所学校，应该积极引入科技创新，让孩子们从小接触科技，培养对科学的兴趣和探究精神。
智能小车教案作为一种新型的教学方式，正逐渐受到幼儿园教师和家长们的关注，它能够有效地帮助幼儿园孩子学习科技知识，提高他们的动手能力和创造力。
为了更好地引导幼儿园教师在教学中应用智能小车教案，我们可以从以下几个方面来展开讨论：一、教案内容1. 智能小车的基本知识介绍：教师可以通过图文结合的方式，向孩子们介绍智能小车的外形、结构和原理，让他们对智能小车有一个直观的认识。
2. 智能小车的操作方法：教师可以向孩子们演示如何操作智能小车，让他们亲自动手操作，体验智能科技带来的乐趣。
3. 制作智能小车的过程：教师可以组织孩子们动手制作智能小车，让他们从中学习如何使用简单的材料和电子元件来搭建一个小车模型。
二、教学目标1. 培养动手能力：通过操作智能小车，让孩子们学会使用手指操作控制器，锻炼手部灵活性和手眼协调能力。
2. 提高科技素养：通过了解智能小车的原理和操作方法，培养孩子们对科技的兴趣，激发他们对未来科技创新的探索欲望。
3. 培养团队合作精神：在制作智能小车的过程中，鼓励孩子们相互合作，培养他们的团队协作意识。
三、教学方法1. 游戏教学法：在孩子们对智能小车产生兴趣的基础上，教师可以设计一些趣味性的游戏活动，让孩子们在玩中学、在学中玩。
2. 视频教学法：可以借助科技手段，向孩子们展示智能小车的操作视频，让他们更直观地了解智能小车的运作原理。
3. 实践教学法：教师可以在课堂上设置小组活动，让孩子们亲自动手搭建和操作智能小车，从实践中学习。
对于幼儿园科技创新教学来说，智能小车教案无疑是一种创新的尝试。
通过引入这样一种新型的教学方式，可以让孩子们在玩中学，在学中玩，培养他们对科技的兴趣和创造力，为他们的未来发展打下坚实的基础。
最新AGV小车PPT教学讲义ppt课件
4
1 概述
1.1 ＡＧＶ的基本概念 根据美国物流协会定义，AGV （Automated Guided Vehicle）是指装备有电磁或光学导引装置，能够按照规定的导 引路线行驶，具有小车运行和停车装置、安全保护装置以及具有 各种移载功能的运输小车。 我国国家标准《物流术语》中，对AGV的定义为： AGV：装有自动导引装置，能够沿规定的路径行驶，在车体 上具有编程和停车选择装置、安全保护装置以及各种物料移载功 能的搬运车辆。 AGVS：多台AGV小车在控制系统的统一指挥下，组成一个 柔性化的自动搬运系统，称为自动导引车系统，简称AGVS。。
AGV小车PPT
ZPMC开发的自动导向车（AGV）系统
28.11.2020
2
请你思考：
1、什么是AGV？ 2、AGV的基本工作原理？ 3、AGV有哪些技术参数？
28.11.2020
3
第24讲 AGV
主要内容： AGV的概念； AGV及AGVS的结构组成； AGV主要技术参数及工作原理
28.11.2020
28.11.2020
13
2 A置所组成，是AGV的基础部分，是 其他总成部件的安装基础；
2.2 蓄电和充电装置
AGV常采用24V或48V直流蓄电池为动力。蓄电池供电一般应 保证连续工作8小时以上的需要。
2.3 驱动装置
ＡＧＶ的驱动装置由车轮、减速器、制动器、驱动电机及速度 控制器等部分组成，是控制AGV正常运行的装置。其运行指令由计 算机或人工控制器发出，运行速度、方向、制动的调节分别由计算 机控制。为了安全，在断电时制动装置能靠机械实现制动。
28.11.2020
6
1.2 AGVS的特点
机电一体化 自动化 柔性化 准时化

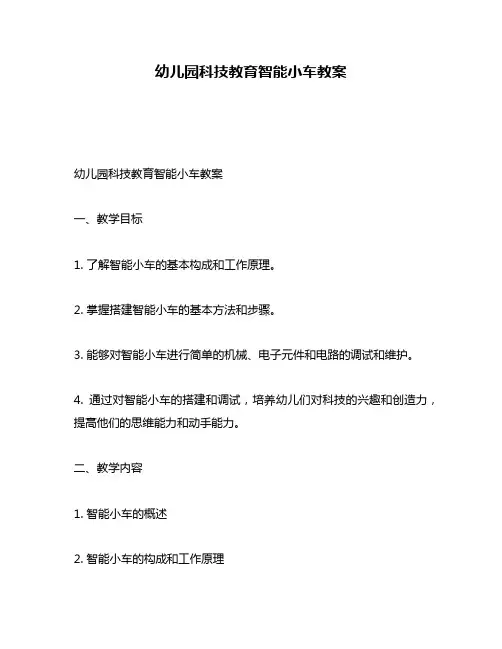

幼儿园科技教育智能小车教案
