高低温湿热试验箱 高低温交变湿热试验箱

产品名称 型号 单价 工作室尺寸 宽*深*高mm 控温范围（℃） 备 注

高低温

湿热 试验箱 GDHS-2005A 27800 350*320*450 控温范围﹣20~100 波动度：≤±0.5 * 原装法国“泰康”全封闭压缩机及进口制冷配件

* 外壳材料：钢板磷化喷塑 * 内胆材料：高级镜面不锈钢SUS304 * 隔热材料：超细玻璃纤维 * 温度传感器：PT100铂电阻传感器 * 工作环境温度：15～＋35℃ * -70℃采用复叠制冷系统 * 符合标准：

GB/T2423.1-2001

GB/T2423.2-2001

GB/T2423.3-1993

GB/T2423.4-1993 GDHS-2010A 33800 400*500*500

GDHS-2025A 42800 600*550*750

GDHS-2050A 55800

700*800*890

GDHS-2005B 32800 350*320*450 控温范围﹣40~100 波动度：≤±0.5 GDHS-2010B 45800 400*500*500

GDHS-2025B 56800 600*550*750

GDHS-2050B 71800 700*800*890

GDHS-2005C 49800 350*320*450

控温范围﹣65~100 波动度：≤±0.5 GDHS-2010C 62800 400*500*500

GDHS-2025C 78800 600*550*750

GDHS-2050C 98800 700*800*890

高低温

交变 湿热 试验箱 GDHJ-2005A 47800

350*320*450 控温范围﹣20~100 波动度：≤±0.5 * 原装法国“泰康”全封闭压缩机及进口制冷配件

* 控制器：原装进口液晶程控表。 * 外壳材料：钢板磷化喷塑 * 内胆材料：高级镜面不锈钢SUS304 *

隔热材料：超细玻璃纤维

* 温度传感器：PT100铂电阻传感器 * 工作环境温度：15～＋35℃ * -70℃采用复叠制冷系统 * 符合标准：

GB/T2423.1-2001

GB/T2423.2-2001

GB/T2423.3-1993

GB/T2423.4-1993 GDHJ-2010A 53800 400*500*500

GDHJ-2025A 61800 600*550*750

GDHJ-2050A 79800 700*800*890

GDHJ-2005B 50800 350*320*450 控温范围﹣40~100 波动度：≤±0.5 GDHJ-2010B 61800 400*500*500

GDHJ-2025B 72800 600*550*750

GDHJ-2050B 91800 700*800*890

GDHJ-2005C 65800 350*320*450

控温范围﹣65~100 波动度：≤±0.5 GDHJ-2010C 78800 400*500*500

GDHJ-2025C 96800 600*550*750

GDHJ-2050C 119800 700*800*890

恒温振荡器 恒温水槽、水浴锅、油槽

产品名称 型号 单价 工作室尺寸 宽*深*高（mm) 控温范围（℃） 备 注

振荡器 ZD-810 3960

摇摆尺寸：370*320 最大容量：

台式恒温 振荡器 THZ-312 5660

室温 +5~50 810型、312型： 150ml*12 或

250ml*12 500ml*5 或 1000ml*5 THZ-320 7860 摇摆尺寸：440*440

台式全温 振荡器 TQZ-312 9860 摇摆尺寸：370*320 5~50 320型： 150ml*22 或 250ml*22

500ml*9 或 1000ml*9

落地式恒温振荡器 LHZ-111 17600

摇摆尺寸：800*520 室温 +5～50 最大容量： 250ml*32 或

500ml*12 1000ml*12 或

2000ml*10 落地式全温振荡器 LQZ-211 21600 5～50

恒温培养 振荡器 ZDP-150 9500

摇摆尺寸：370*370 (双层)

室温 +5~50 最大容量： 150型： 150ml*28 或

250ml*28 或 500ml*10 或

1000ml*5 ZDP-250 10500 摇摆尺寸：440*440 (双层)

全温培养 振荡器 HZP-150 12880 摇摆尺寸：370*370 (双层)

5~65 250型： 150ml*44 或 250ml*44

500ml*18 或 1000ml*9 HZP-250 13880 摇摆尺寸：440*440 (双层)

大容量 DHZ-1102 21500 摇摆尺寸：800*520 (双层) 室温 +5～50 最大容量： 1102型、2102型： 恒温培养 振荡器 DHZ-2102 25500

5～50 150ml*56*2 或 250ml*48*2 或500ml*26*2

DHZ-1112 29800 摇摆尺寸：1100*600 (双层) 室温 +5～50 1112型、2112型： 150ml*60*2 或

250ml*56*2 或500ml*30*2 DHZ-2112 35800 5～50

电热恒温 水槽 DK-420 1110

420*180*110

室温 +5～65

微电脑智能控温，设定、箱内温度同时数字显示，不锈钢内胆 *

DKB-8A型、501A型带水泵内循环。如配上外输出接头，可外循环，向外输出恒温水源。 * DK-8D型具有三个孔，且每孔均能独立控温。 DK-600 1460 600*300*150

DK-8A 1410

450*300*190 DK-8B 1480 室温 +5~100

DKB-8A 1980 室温 +5~65

DK-8D 2320 152*126*110

室温 +5～100 三用恒温 水箱 DK-420S 1190 420*180*110

DK-600S 1560 600*300*150

超级恒温水槽 DKB-501A 2120 250*200*200

电热恒温 水浴锅 DK-S22 840 二孔

DK-S24 1020 双列四孔

DK-S26 1200 双列六孔

DK-S28 1380 双列八孔

电热恒温 振荡水槽 DKZ-1 4480

440*300*240 室温 +5~65 微电脑智能控温仪，振荡频率无级可调，不锈钢内胆。 DKZ-2 4680 室温 +5~100

电热恒温 油槽 DKU-2 3480

250*200*200 50~200 波动度≤±0.5

微电脑智能控温，不锈钢内胆 DKU-3 4280 50~300 波动度≤±0.5

DKU-20 4600 50~200 波动度≤±0.2

DKU-30 5500 50~300 波动度≤±0.2

电热、精密恒温鼓风干燥箱

产品名称 型 号 单价 工作室尺寸 宽*深*高（mm) 控温范围（℃） 备 注

电热恒温 鼓风干燥箱

（101型升级 换代产品） DHG-9030 1690

300*300*350

室温 +10~200

微电脑智能控温仪，设定、箱内温度同时数字显示，垂直强迫对流。鼓风电机德国原装进口，噪声低。带数字定时器，定时可长达6天。 带加热功率调节功能。

A：不锈钢内胆，带观察窗。。 DHG-9030A 2260

DHG-9070 2190 400*400*450 DHG-9070A 2960

DHG-9140 2890 450*550*550 DHG-9140A 4160

DHG-9240 3890 500*600*750 DHG-9240A 5260

DHG-9423A 10360 600*550*1300

DHG-9623A 12360 800*600*1300

DHG-9036A 2420 300*300*350

DHG-9076A 3160 400*400*450

DHG-9146A 4460 450*550*550

室温 +10~300 DHG-9246A 5690 500*600*750

DHG-9426A 10990 600*550*1300

DHG-9626A 13260 800*600*1300

电热恒温 鼓风DHG-9038A 4320 300*300*350 室温 +20~400 DHG-9078A 5820 400*400*450 干燥箱

(高温烘箱） DHG-9108A 6920

450*450*500

DHG-9148A 9820 450*550*550

DHG-9248A 14820 500*600*750

DHG-9039A 6480 300*300*350

室温 +30~500 DHG-9079A 8680 400*400*450

DHG-9109A 10380 450*450*500

DHG-9149A 14680 450*550*550

台式电热恒温鼓风干燥箱 DHG-9023A 2060 300*280*280

室温 +5~200 三十段带程序微电脑智能控温仪，设定、箱内温度同时显示。门结构设计灵巧、即可防开启门时高温灼伤、又成炉口放置物体平台。炉门开启或关闭后，立刻自动切断或接通加热器。 DHG-9053A 2660 420*350*350

DHG-9123A 3960 550*350*550

DHG-9203A 5860 600*550*645

精密恒温鼓风干燥箱

（程序控制带打印机 JHG-9023A 5860

300*280*280

JHG-9053A 7860 420*350*350

JHG-9123A 9860 550*350*550

JHG-9203A 12860 600*550*645

鼓风干燥箱

(干热消毒箱 GRX6 4320 408*334*459

50~250 微电脑智能控温仪，设定、箱内温度同时数字显示，镜面不锈钢内胆，进口电机噪声低，第二套独立控温系统，安全可靠 带数字定时器，定时可长达6天。 GRX12 5620 552*334*610

GRX20 7320 610*514*672

DHG 型 电热恒温鼓风干燥箱 ( DHG Series Heating and Drying Oven)

产品名称 型 号 单价 工作室尺寸 宽*深*高（mm) 控温范围（℃） 备 注

电热恒温 干燥箱 （202型升级

换代产品） DHG-9011 1180

250*250*250

室温 +10~200 微电脑智能控温仪，设定、箱内温度同时数字显示，垂直自然对流。带数字定时器，定时可长达6天。带加热功率调节功能。 A：不锈钢内胆，带观察窗。 DHG-9011A 1550

DHG-9031 1460 300*300*350 DHG-9031A 1980

DHG-9041 1580 350*350*350 DHG-9041A 2150

DHG-9071 1980 400*400*450 DHG-9071A 2750

合集下载

步入式高低温湿热试验箱操作规范

步入式高低温湿热试验箱操作规范

西安愛科电子有限责任公司 步入式高低温湿热试验箱

共3页，第 页

1. 试验箱主要性能指标

型号 KHL-SDJ630

试验种类 恒温试验、高低温交变试验、恒定湿热试验、高低温湿热综合试验

温度范围 -65℃～+85℃

湿度范围 20～98%R.H

电压/频率 380VAC±10% 三相五线/50Hz±0.5Hz

总功率 66KW

温度均匀度 ≤2℃

温度波动度 ≤±0.5℃

温度偏差 ±2℃

湿度偏差 ±32%RH(低于75%RH时为±5%RH)

冷却水供给 水压 0.2～0.6Mpa

水温 ≤28℃

水量 13T/h

连接管径 G1.5X2

加湿（湿热箱配备） 供水 自来水

连接管口

工作室尺寸 4000×2800×2800（深×宽×高）

2. 试验箱结构功能部件

2.1. 鼓风电机：有四台电机构成试验箱内空气循环系统。

2.2. 大门：大门可通过把手装置将大门与试验箱封闭。

2.3. 温湿度检测铂电阻：位于箱体内胆右上角处，主要用于箱体内部温、湿度检测。

2.4. 照明灯：位于箱体顶部两侧，对箱内进行照明用。

2.5. 观察窗：位于试验箱两侧，方便用户在试验过程中对试品进行观察。

2.6. 测试孔：在试验箱侧面安装了测试孔，用户可以借助测试孔把测试电缆引出试验箱

外。

2.7. 操作面板：试验箱主要操作平台，具体操作功能见《操作使用说明书》。

2.8. 辅助控制面板

2.8.1. 打印机：通过设置打印时间间隔，记录试验过程中温、湿度参数。

2.8.2. 累加计时器：记录试验箱总运行时间。

2.8.3. 超温设置：超温设置器分为液晶显示和拨盘数字显示两种方式。其作用是对工作室温度超温进行双重监控报警处理。独立超温报警一般设置为高于试验温度5℃。

西安愛科电子有限责任公司 步入式高低温湿热试验箱

共3页，第 页

液晶显示器设置方法：同时按“∧”和“∨”显示测量值，按“∧”或“∨”设定超温报警值。

高低温箱参数

高低温箱参数

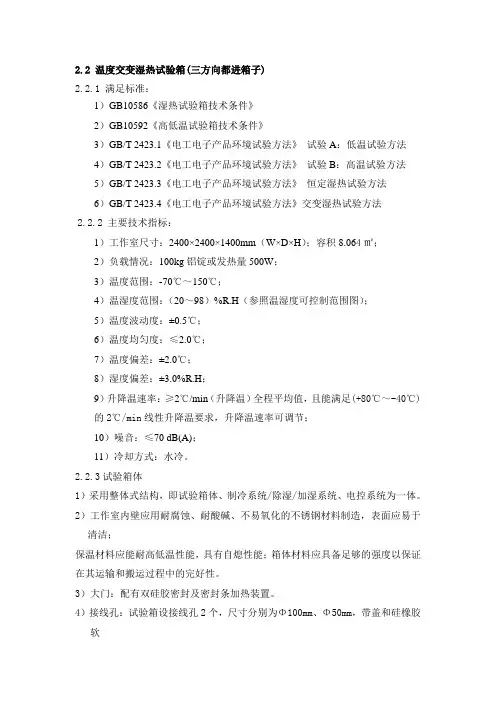

2.2 温度交变湿热试验箱(三方向都进箱子)

2.2.1 满足标准：

1）GB10586《湿热试验箱技术条件》

2）GB10592《高低温试验箱技术条件》

3）GB/T 2423.1《电工电子产品环境试验方法》 试验A：低温试验方法

4）GB/T 2423.2《电工电子产品环境试验方法》 试验B：高温试验方法

5）GB/T 2423.3《电工电子产品环境试验方法》 恒定湿热试验方法

6）GB/T 2423.4《电工电子产品环境试验方法》交变湿热试验方法

2.2.2 主要技术指标：

1）工作室尺寸：2400×2400×1400mm（W×D×H）；容积8.064㎡；

2）负载情况：100kg铝锭或发热量500W；

3）温度范围：-70℃～150℃；

4）温湿度范围：（20～98）%R.H（参照温湿度可控制范围图）；

5）温度波动度：±0.5℃；

6）温度均匀度：≤2.0℃；

7）温度偏差：±2.0℃；

8）湿度偏差：±3.0%R.H；

9）升降温速率：≥2℃/min（升降温）全程平均值，且能满足(+80℃～-40℃)的2℃/min线性升降温要求，升降温速率可调节；

10）噪音：≤70 dB(A)；

11）冷却方式：水冷。

2.2.3试验箱体

1）采用整体式结构，即试验箱体、制冷系统/除湿/加湿系统、电控系统为一体。

2）工作室内壁应用耐腐蚀、耐酸碱、不易氧化的不锈钢材料制造，表面应易于清洁；

保温材料应能耐高低温性能，具有自熄性能；箱体材料应具备足够的强度以保证在其运输和搬运过程中的完好性。

3）大门：配有双硅胶密封及密封条加热装置。

4）接线孔：试验箱设接线孔2个，尺寸分别为Φ100mm、Φ50mm，带盖和硅橡胶软 塞。

5）观察装置:大门中部设观察窗2个, 尺寸（推荐）：300 mm×400 mm，观察窗设有防露加热装置(观察窗材质：镀膜全透明五层中空玻璃)。

6）内部照明：低压卤素防爆照明灯1个，由控制面板上开关控制。

高低温交变湿热试验箱温湿度曲线图分析

高低温交变湿热试验箱温湿度曲线图分析

高低温交变‎湿热试验箱‎温湿度曲线‎图分析 高低温湿热‎交变试验箱‎主要用于对‎试验对象，比如：橡胶、塑料零部件‎等产品做高‎温、低温、湿热以及三‎者任意结合‎和交替进行‎试验。

那么，对于循环中‎如何设定参‎数，如何根据客‎户试验要求‎做相应的设‎备设计，所以，循环曲

线的‎解读就特别‎关键，否则，制造出来的‎产品往往达‎不到客户要‎求。比如，以下为某汽‎车制

造企业‎内部标准中‎关于高低温交变‎湿热试验箱‎中湿热交变‎要求的循环‎曲线，现就湿热和‎温度升降速‎率做解读和‎分析。 第一个坐标‎图表示湿度‎变化曲线，试验开始时‎相对湿度为‎70%，再上升到9‎5%，此时湿度增‎

加时间不做‎强行要求，到95%后持续到从‎开始至57‎60分钟，这事温度保‎持在40℃。

第二个坐标‎图表示温度‎变化曲线。在湿度增加‎为95%并保持至试‎验时间57‎60分钟后‎，马上降

为为‎25%，时间为60‎分钟，此时温度还‎是保持在4‎0℃。

经过这60‎分钟的湿度‎下降后，湿度又开始‎增加到70‎%，此时温度跟‎着下降到2‎0℃，时间为60‎分钟。

此后保持7‎0%湿度/20℃60分钟。

开始升温2‎0℃到60℃，湿度相应从‎70%增加为95‎%，此时升温速‎率做强行的‎要求，即“X”为5℃/分钟，从温度角度‎看应该在(60-20)/5=8分钟内完‎成。

再进入恒温‎恒湿阶段，紧接着就是‎降温进入低‎温环境，其曲线的解‎读和升温一‎样的原理，在此不再赘‎述。

这里特别要‎指出的，客户要求降‎温速率在5‎℃/分钟。一般在-10℃前可以做到‎，-10℃一下，

比如-10摄氏度‎至-40℃温度阶段做‎到这么快的‎降温速率技‎术上就需要‎改进，比如增加压‎缩

机，当然，成本也急剧‎上升，也许仅仅因‎为这点问题‎的解决导致‎成本成倍的‎增加。

高低温交变‎湿热试验箱‎曲线图：

下图为中英‎文翻译：

高低温试验箱点检表SJ-QP-13-25

高低温试验箱点检表SJ-QP-13-25

12345678910111213141516171819202122232425262728293031

1箱体卫生抹布擦拭干净目视操作

2电源开关打开/关闭电源开关确认电源指示灯状况目视操作

3温控仪显示是否在范围内目视

4电机是否正常目视

5气管是否有堵塞现象目视

6水泵运行是否正常目视

7供水箱水位是否正常水箱盖是否盖好目视

8排水箱是否畅通目视

9湿纱布是否清洁是否润湿目视检查方法高低温试验箱点检表

设备名称：高低温交变湿热试验箱 保养单位：品质部 设备编号： 日期： 年 月 日 编号：SJ-QP-13-25

日期

保养者确认：

主管确认：

备注：1、保养者每日检查确认，主管每月底确认。 2、判断：合格：√ ，不合格：×，处理后合格：⊗ 未使用：/序号

确认管理项目管理内容
