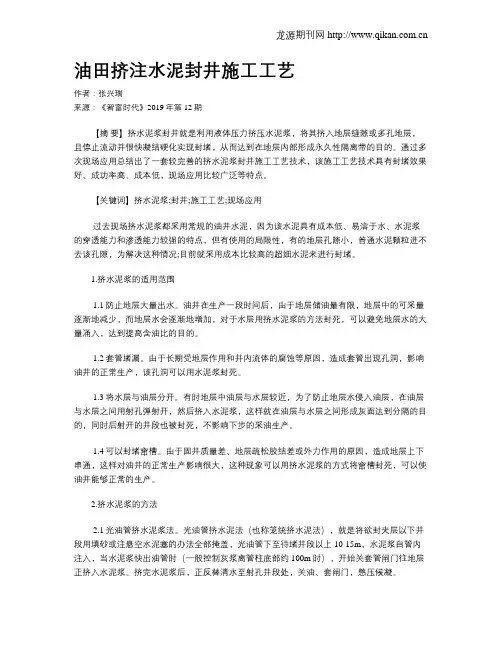

油田挤注水泥封井施工工艺

作者：张兴瑞

来源：《智富时代》2019年第12期

【摘 要】挤水泥浆封井就是利用液体压力挤压水泥浆，将其挤入地层缝隙或多孔地层，且停止流动并很快凝结硬化实现封堵，从而达到在地层内部形成永久性隔离带的目的。通过多次现场应用总结出了一套较完善的挤水泥浆封井施工工艺技术，该施工工艺技术具有封堵效果好、成功率高、成本低，现场应用比较广泛等特点。

【关键词】挤水泥浆;封井;施工工艺;现场应用

过去现场挤水泥浆都采用常规的油井水泥，因为该水泥具有成本低、易溶于水、水泥浆的穿透能力和渗透能力较强的特点，但有使用的局限性，有的地层孔隙小，普通水泥颗粒进不去该孔隙，为解决这种情况;目前就采用成本比较高的超细水泥来进行封堵。

1.挤水泥浆的适用范围

1.1防止地层大量出水。油井在生产一段时间后，由于地层储油量有限，地层中的可采量逐渐地减少，而地层水会逐渐地增加，对于水层用挤水泥浆的方法封死，可以避免地层水的大量涌入，达到提高含油比的目的。

1.2套管堵漏。由于长期受地层作用和井内流体的腐蚀等原因，造成套管出现孔洞，影响油井的正常生产，该孔洞可以用水泥浆封死。

1.3将水层与油层分开。有时地层中油层与水层较近，为了防止地层水侵入油层，在油层与水层之间用射孔弹射开，然后挤入水泥浆，这样就在油层与水层之间形成灰面达到分隔的目的，同时后射开的井段也被封死，不影响下步的采油生产。

1.4可以封堵窜槽。由于固井质量差、地层疏松胶结差或外力作用的原因，造成地层上下串通，这样对油井的正常生产影响很大，这种现象可以用挤水泥浆的方式将窜槽封死，可以使油井能够正常的生产。

2.挤水泥浆的方法

2.1光油管挤水泥浆法。光油管挤水泥法（也称笼统挤水泥法），就是将欲封夹层以下井段用填砂或注悬空水泥塞的办法全部掩盖，光油管下至待堵井段以上10-15m，水泥浆自管内注入，当水泥浆快出油管时（一般控制灰浆离管柱底部约100m时），开始关套管闸门往地层正挤入水泥浆。挤完水泥浆后，正反替清水至射孔井段处，关油、套闸门，憋压候凝。 龙源期刊网

油水井分层开采水泥封层工艺技术设计

一、油田开发特点及分层开采方式

吉林油田扶余采油厂主要开采层位扶余油层和杨大成油层，以扶余油层为主力开发油层，油层层系特点是多层系，层间矛盾突出为特点，开发开采难度大。部分油水井地质开发迫切需求实现分层开采，主要分层开发特点大体有三个方面需求，即封上采下；封下采上和封中间采两头等。

二、井下部分工艺管柱设计原理和特点

（一）、封上采下

1、设计原理：用桥塞封隔器作为分层工具将下部油分开，然后填砂将至上部油层射孔底界，将桥塞封隔器打捞头掩埋。然后再目的层以上30米下入注水泥封堵管柱。（见图所示）

2、特点：结构简单；不易水泥卡钻；成功率高；水泥塞少；替量便于掌握。

（二）、封中间采上下

1、采用封上采下工艺管柱设计

（1）、原理：同上

（2）、特点：适用于中间层与顶层之间隔层大于20米左右；替量掌握稍难一些。

2、采用双封工艺管柱设计

（1）、原理：采用双封中间夹一定压注射器，将管柱下至预计封堵井段。注封层水泥至设计量后关井候凝3小时左右，然后起出固井管柱。

（2）、特点：适用于中间层与上下层之间隔层小；封堵层射孔井段厚度小连续性好。

（三）、封下采上

1、桥塞封隔器人工造井底法 （1）、原理：将下部油层填砂掩埋，在下部油层上部隔层部位下入桥塞封隔器作为各层工具。

（2）、特点：操作简便；成本低；可再利用。

2、水泥封固人工造井底法

（1）、原理：下空管柱至人工井底，循环注水泥浆，注入预定数量水泥浆后上提管柱至下部油层射孔顶界位置，清水循环替出上部多余的水泥浆，最后关井候凝。

（2）、特点：操作简便；占井周期短，适用于下部油层压力低。

3、挤注水泥浆人工造井底法

（1）、原理：下注水泥管柱至下部油层射孔顶界位置，然后注水泥浆进行封固。注够设计水泥浆后清水等量替置，关井候凝24小时，最后起出固井管柱。（见图所示）

油（⽓）⽔井井下作业技术要求

油（⽓）⽔井井下作业技术要求

吉林油⽥分公司2000年3⽉

⽬录

第⼀部分油（⽓）⽔井常规作业技术要求 (3)

⼀、⼩修作业施⼯设计编写要求 (4)

⼆、油⽔井井下作业交接井技术要求 (4)

三、压井替喷作业规程 (5)

四、换井⼝装置作业规程 (6)

五、补孔技术要求 (7)

六、起下杆管作业质量要求 (7)

七、洗井技术要求 (8)

⼋、探、冲砂技术要求 (9)

九、通井、刮削套管技术要求 (10)

⼗、清蜡质量要求 (10)

⼗⼀、打铅印技术要求 (11)

⼗⼆、解卡（压裂卡）技术要求 (11)

⼗三、环保要求 (11)

⼗四、抽油泵的出⼚检验 (12)

⼗五、作业完井技术要求 (14)

⼗六、注⽔井⼩修作业规程 (14)

⼗七、分层注⽔作业⽅法 (17)

⼗⼋、油(⽓)⽔井井下作业资料录取项⽬规范 (19)

第⼆部分油（⽓）⽔井压裂施⼯技术要求 (29)

⼀、压裂设计编写 (30)

⼆、井下封隔器⼯具配件通⽤技术条件 (31)

三、⽀撑剂技术要求 (33)

四、压裂液技术要求 (33)

五、压裂施⼯⼯序质量要求 (35)

六、压裂施⼯质量要求 (36)

七、油⽔井压裂操作规程 (40)

⼋、⼆氧化碳施⼯安全规定 (42)

第三部分油（⽓）⽔井措施作业技术要求 (47)

⼀、油井CO2吞吐施⼯⼯序 (48)⼆、树脂胶球堵⽔作业程序 (49)

三、振动酸化技术要求 (49)

四、⾼能⽓体压裂技术要求 (51)

五、抽油井分层测压操作规程 (53)

六、蒸汽吞吐作业规程 (53)

七、⽔⼒喷砂射孔作业规程 (55)

⼋、找串、封串、验串作业规程 (56)

九、潜油电泵起下作业⽅法 (60)

⼗、打捞管类落物⼯艺作法 (63)

⼗⼀、打捞杆类落物⼯艺作法 (65)

⼗⼆、打捞绳类落物作业规程 (67)

⼗三、抽油泵打捞作业⽅法 (68)

⼗四、井下⼩件落物打捞作业⽅法 (70)

⼗五、油（⽓）⽔井侧钻施⼯作业规程 (72)

⼗六、注⽔泥塞作业规程 (74)

⼗七、钻⽔泥塞作业规程 (75)

采油工程中水平井注水工艺分析

水平井注水工艺是指在采油工程中，采用水平井作为注水井进行注水。通过水平井注水工艺，可以改善油井开采的效率和产能，提高采油工程的经济效益。本文将对水平井注水工艺的原理、工艺流程和优势进行分析。

水平井注水工艺是通过在水平井中布置注水管道，将水平井与注水井连接起来，形成一条注水通道。通过该注水通道，可以将水平井中的注水剂输送到注水井中，进而注入到油层中。

水平井注水工艺的主要原理包括：

1. 水平井注水可以改变油层的孔隙结构，提高油井的渗透能力。通过水平井注水，可以将注水剂均匀地注入到油层中，使得油层中的孔隙结构得到改善，孔隙连通性增强，从而提高了油井的渗透能力。

2. 水平井注水可以提高采油井的水驱效果，增强油井的采油能力。通过水平井注水，可以有效地将注水剂输送到油层中，使得注水剂与油层中的原油混合，形成一个油、水、气三相流体体系。在这个流体体系中，水相很容易与原油相互作用，使得原油的粘度降低，流动性增强，从而提高了油井的采油能力。

1. 设计水平井注水方案。在进行水平井注水工艺之前，需要进行详细的工程设计。设计人员需根据油井的地质条件、油层特性和注水剂的性质，确定最合适的注水方案。

2. 布置水平井注水设备。在进行水平井注水工艺之前，需要进行注水设备的布置。通常情况下，注水设备包括注水管道、注水泵和控制系统等。这些设备的布置需要保证注水剂能够从水平井顺利输送到注水井。

3. 进行水平井注水操作。在完成水平井和注水设备的布置之后，可以进行水平井注水操作。操作人员需要根据注水方案，控制注水泵的流量和注入时间，确保注水剂能够均匀地注入到油层中。

4. 监测与分析注水效果。在进行水平井注水操作之后，需要对注水效果进行监测和分析。监测人员需要通过各种仪器和设备，对注水过程、注水剂和油井的状态进行实时监测，以评估注水效果。
