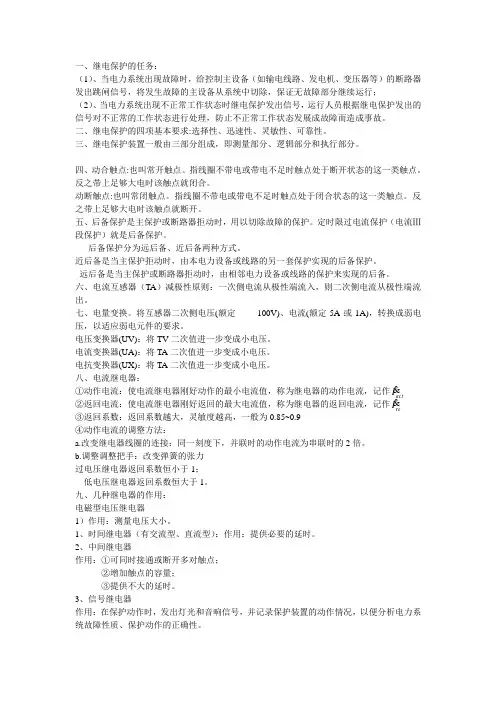

一、继电保护的任务：（1）、当电力系统出现故障时，给控制主设备（如输电线路、发电机、变压器等）的断路器发出跳闸信号，将发生故障的主设备从系统中切除，保证无故障部分继续运行；（2）、当电力系统出现不正常工作状态时继电保护发出信号，运行人员根据继电保护发出的信号对不正常的工作状态进行处理，防止不正常工作状态发展成故障而造成事故。
二、继电保护的四项基本要求:选择性、迅速性、灵敏性、可靠性。
三、继电保护装置一般由三部分组成，即测量部分、逻辑部分和执行部分。
四、动合触点:也叫常开触点。
指线圈不带电或带电不足时触点处于断开状态的这一类触点。
反之带上足够大电时该触点就闭合。
动断触点:也叫常闭触点。
指线圈不带电或带电不足时触点处于闭合状态的这一类触点。
反之带上足够大电时该触点就断开。
五、后备保护是主保护或断路器拒动时，用以切除故障的保护。
定时限过电流保护（电流Ⅲ段保护）就是后备保护。
后备保护分为远后备、近后备两种方式。
近后备是当主保护拒动时，由本电力设备或线路的另一套保护实现的后备保护。
远后备是当主保护或断路器拒动时，由相邻电力设备或线路的保护来实现的后备。
六、电流互感器（TA ）减极性原则：一次侧电流从极性端流入，则二次侧电流从极性端流出。
七、电量变换。
将互感器二次侧电压(额定 100V)、电流(额定5A 或1A)，转换成弱电压，以适应弱电元件的要求。
电压变换器(UV)：将TV 二次值进一步变成小电压。
电流变换器(UA)：将TA 二次值进一步变成小电压。
电抗变换器(UX)：将TA 二次值进一步变成小电压。
八、电流继电器：①动作电流：使电流继电器刚好动作的最小电流值，称为继电器的动作电流，记作 ②返回电流：使电流继电器刚好返回的最大电流值，称为继电器的返回电流，记作③返回系数：返回系数越大，灵敏度越高，一般为0.85~0.9④动作电流的调整方法：a.改变继电器线圈的连接：同一刻度下，并联时的动作电流为串联时的2倍。
继电保护高频通道原理、调试与故障处理郭爱军【摘要】本文主要介绍了线路高频保护的高频通道构成及其原理，对高频通道的调试方法、典型故障的处理方法进行了探讨。
本文为高频保护的维护及运行人员提供参考。
【关键词】高频通道原理调试故障处理1 概述线路高频保护的高频通道由保护高频收发信机、高频电缆、阻波器、结合滤波器、耦合电容、输电线路构成。
本文将结合我厂实际，对高频通道原理、调试、故障的处理等有关内容进行介绍。
2 继电保护高频通道（相地制）的组成继电保护高频通道主要由高频收发信机、高频加工设备、高频结合设备、输电线路四个部分构成，如图1：图1：继电保护高频通道（相地制）的组成图1中：1—输电线路；2—高频阻波器；3—耦合电容器；4—结合滤波器；5—高频电缆；6—放电间隙；7—接地刀闸；8—高频收发信机；9—保护装置。
这里有几个专业术语，需要解释一下：（1）高频加工设备，是指阻波器，因为它串联在输电线路中，其含义是对输电线路进行再加工。
（2）高频结合设备，是指高频电缆、结合滤波器、耦合电容器，其含义是将高频收发信机与输电线路结合再一起。
（3）关于高频信号的“高频”：所谓高频是相对于工频50HZ而言的，高频纵联保护信号频率范围一般为几十～几百千HZ；（4）输电线路的“高频纵联保护”:线路纵联保护是当线路发生故障时,使两侧开关同时快速跳闸的一种保护装置,是线路的主保护。
线路两侧保护将判别量借助通信通道传送到对侧,然后,两侧分别按照对侧与本侧判别量之间的关系来判别区内故障或区外故障。
判别量和通道是纵联保护装置的主要组成部分。
线路纵联保护的信号通道可以是微波通道、光纤通道，或电缆线通道，而利用电力载波通信通道构成的线路纵联保护则称为电力线载波纵联保护，即高频纵联保护。
3 高频纵联保护的高频收发信机原理、调试，及故障处理高频收发信机的作用是发送和接收高频信号。
高频发信机部分是由继电保护来控制。
高频收信机接收由本侧和对侧所发送的高频信号，经过比较判断之后，再动作于跳闸或将保护闭锁。
电力继电保护术语（引电力资料网）1、主保护：满足系统稳定和设备安全要求，能以最快速度有选择地切除被保护设备和线路故障的保护。
2、高频闭锁距离保护：利用距离保护的启动元件和距离方向元件控制收发信机发出高频闭锁信号，闭锁两侧保护的原理构成的高频保护。
3、二次设备：是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。
4、重复接地：将零线上的一点或多点，与大地进行再一次的连接叫重复接地。
5、距离保护：是利用阻抗元件来反应短路故障的保护装置。
因阻抗元件反应接入该元件的电压与电流的比值（U/I=Z），即反应短路故障点至保护安装处的阻抗值，而线路的阻抗与距离成正比，所以称这种保护为距离保护或阻抗保护。
6、零序保护：在大短路电流接地系统中发生接地故障后，就有零序电流、零序电压和零序功率出现，利用这些电量构成保护接地短路的继电保护装置统称为零序保护。
零序电流保护就是常用的一种。
7、后备保护：是指当某一元件的主保护或断路器拒绝动作时，能够以较长时限（相对于主保护）切除故障元件的保护元件。

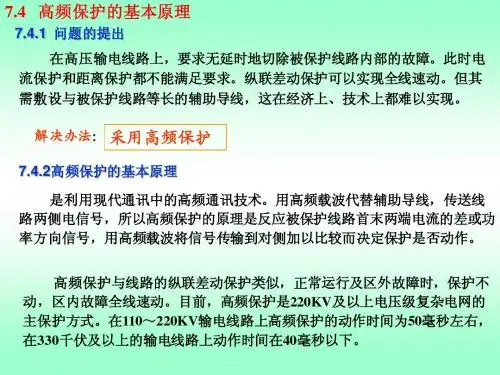

8、高频保护：就是故障后将线路两端的电流相位或功率方向转化为高频信号，然后利用输电线路本身构成一高频电流通道，将此信号送至对端，以比较两端电流相位或功率方向的一种保护。
9、电力系统安全自动装置：是指防止电力系统失去稳定和避免电力系统发生大面积停电的自动保护装置。
10、电力系统事故：是指电力系统设备故障或人员工作失误，影响电能供应数量和质量并超过规定范围的事件。
11、谐振过电压：电力系统中一些电感、电容元件在系统进行操作或发生故障时可形成各种振荡回路，在一定的能源下，会产生串联谐振现象，导致系统某些元件出现严重的过电压。
12、断路器失灵保护：当系统发生故障，故障元件的保护动作而断路器操作失灵拒绝跳闸时，通过故障元件的保护作用于本变电站相邻断路器跳闸，有条件的还可以利用通道，使远端有关断路器同时跳闸的接线称为断路器失灵保护。
