DELL一体机拆机图
1. 将一体机正面朝下平方在桌面上。
2. 将支架连接一体机的黑色盖板取下。
3. 将支架固定在一体机上的4可螺丝取下。
4. 从电源开关相对的另一侧中间，用手抠后盖板，抠起一角后逐渐扣开另外几面。
5. 将主板保护钢板的螺丝取下，即可看到下图。
如下图所示模块为无线网卡。
将无线网卡的天线拔下，将无线网卡拔出来。
用绝缘胶布包裹天线，防止短路。并置于其他卡线口上，将天线卡住。
无线网卡贴上所属主机序列号，返回公司。

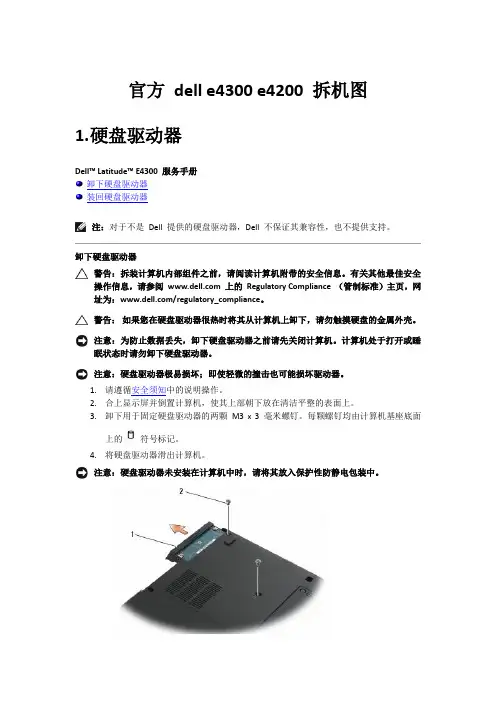

官方 dell e4300 e4200 拆机图
1. 硬盘驱动器
Dell™ Latitude™ E4300 服务手册
卸下硬盘驱动器
装回硬盘驱动器
注：对于不是 Dell 提供的硬盘驱动器，Dell 不保证其兼容性，也不提供支持。
卸下硬盘驱动器
警告：拆装计算机内部组件之前，请阅读计算机附带的安全信息。有关其他最佳安全操作信息，请参阅 上的 Regulatory Compliance （管制标准）主页，网址为：/regulatory_compliance。
警告： 如果您在硬盘驱动器很热时将其从计算机上卸下，请勿触摸硬盘的金属外壳。
注意：为防止数据丢失，卸下硬盘驱动器之前请先关闭计算机。计算机处于打开或睡眠状态时请勿卸下硬盘驱动器。
注意：硬盘驱动器极易损坏；即使轻微的撞击也可能损坏驱动器。
1. 请遵循安全须知中的说明操作。
2. 合上显示屏并倒置计算机，使其上部朝下放在清洁平整的表面上。
3. 卸下用于固定硬盘驱动器的两颗 M3 x 3 毫米螺钉。每颗螺钉均由计算机基座底面上的 符号标记。
4. 将硬盘驱动器滑出计算机。
注意：硬盘驱动器未安装在计算机中时，请将其放入保护性防静电包装中。
1 硬盘驱动器 2 M3 x 3 mm 螺钉 (2)
5. 卸下 M3 x 3 毫米挡板螺钉和硬盘驱动器上的挡板。
1 M3 x 3 mm 挡板螺钉 2 硬盘驱动器挡板
3 硬盘驱动器
装回硬盘驱动器
警告：拆装计算机内部组件之前，请阅读计算机附带的安全信息。有关其他最佳安全操作信息，请参阅 上的 Regulatory Compliance （管制标准）主页，网址为：/regulatory_compliance。
注意：硬盘驱动器极易损坏。处理硬盘驱动器时，请务必小心。
注意：将硬盘驱动器滑入到位时用力要稳而均匀。用力过大可能导致连接器损坏。
注：此过程假定您已先完成了拆卸操作。
戴尔dellN40N403030拆机示意图QQ:297322138先看一下机子的基本信息跟N4020的比对ProductOverviewFeaturesInspironN4020Intel-MontevinaInspironN4030Intel-ArrandaleProcessortypeIntel®Pentium®Dual-CoreIntel®Celeron®Dual-CoreIntel®Celeron®Intel®Corei3Intel®Pentium®Dual-CoreIntel®Celeron®SystemChipsetMobileIntel®ExpressGM45+ICH9MMobileIntel®ExpressHM57MemoryDDR31333MHZMemorymin/max1GB/6GBLCDtypes14.0-inchHDTrueLife™withLEDlighting(1366x768)
VideoMobileIntel®X4500HDGMAIntel®HDGraphicsDiscreteATI®MobilityRadeon™HD5430ATI®MobilityRadeon™HD530vVideomemory32MB32MB512MBdedicatedmemoryAudioIDT92HD79B1USBsupportThreeUSB2.0compliantportsOneleftsideconnectorTworightsideconnectorsHarddriveinterfaceSATAMediabayoptionsSATA12.7mmDVDRW(CD/DVD±RW)WirelessoptionsWLANDell™Wireless1501a/b/g*DellWireless1520a/g/n*BluetoothsupportDellWireless365BluetoothCameraOptional-0.3megapixel,Fixedbezel-mountedcameraNIC(LOM)Atheros8132ModemExternalUSBmodem(Nointernaloption)I/Ocardslots5-in-1MediaCardReader
卸下铰接护盖
1. 按照"拆装计算机内部组件之前"中的步骤进行操作。
2. 卸下电池。
3. 拧下用于固定铰接护盖的螺钉。
4. 将计算机翻转过来，然后卸下铰接护盖。
安装铰接护盖
1. 安装铰接护盖，然后按压铰接护盖以固定与计算机的连接。
2. 将计算机翻转过来，然后安装用于固定铰接护盖的螺钉。
3. 安装电池。
4. 按照"拆装计算机内部组件之后"中的步骤进行操作。
卸下键盘
1. 按照"拆装计算机内部组件之前"中的步骤进行操作。
2. 卸下电池。
3. 从右边开始，从计算机上撬动键盘。
4. 将键盘翻转过来，并将其放在掌垫上。
5. 断开键盘电缆与系统板的连接。
6. 将键盘从计算机上卸下。
安装键盘
1. 将键盘电缆连接到系统板。
2. 将键盘以 度角插入凹槽中。
3. 向下按压键盘，直至其卡入到位。
4. 安装电池。
5. 按照"拆装计算机内部组件之后"中的步骤进行操作。
卸下光盘驱动器
1. 按照"拆装计算机内部组件之前"中的步骤进行操作。
2. 卸下电池。
3. 卸下键盘。
4. 拧下用于固定光盘驱动器的螺钉。
5. 使用平头螺钉刀松开光盘驱动器。将光盘驱动器向外滑出并从计算机中卸下。
安装光盘驱动器
1. 将光盘驱动器滑入机箱左侧的凹槽中。
2. 拧紧用于将光盘驱动器固定至计算机的螺钉。
3. 安装键盘。
4. 安装电池。
5. 按照"拆装计算机内部组件之后"中的步骤进行操作。
戴尔M101Z拆机清灰
不磨叽直接开始：
↓↓↓↓↓下图：从背面开始
↓↓↓↓↓下图：取下电池，和背面所有螺丝，注意A，B两处！
↓↓↓↓↓下图：翻过来，用螺丝刀顶A，B两处取下键盘
↓↓↓↓↓下图：取下硬盘
↓↓↓↓↓下图：小窍门一：在螺丝刀再粘一个小磁铁，这样可以更闹靠的吸住螺丝，免得掉了不好找，你懂得！
↓↓↓↓↓下图：小心取下三处排线：键盘，触摸板和电源按钮
↓↓↓↓↓下图：小窍门二：就是这些废旧的会员卡，翘壳神器！你懂得！
↓↓↓↓↓下图：先用会员卡松开C壳边缘，然后适当用力取下C壳！
↓↓↓↓↓下图：取下无线网卡后取主板的，
↓↓↓↓↓下图：不要忘记取下右侧的SD卡挡片
↓↓↓↓↓下图：小马偷了个懒，没有取下主板上的所有连接线，只松开了转轴，将主板翻转到了屏幕上 但偷懒时要小心，不要弄坏了连接线！
↓↓↓↓↓下图：风扇上有很多灰尘，取下四颗螺丝，然后取下风扇盖
↓↓↓↓↓下图：由于画面太过...，...不宜，省略一张，你懂得！
↓↓↓↓↓下图：这是清理好的样子
↓↓↓↓↓下图：重新上好所有螺丝做测试，效果还不错
同时测试的还有两个，技术员就是这样，一天到晚都是电脑，有时边吃饭都在边装系统，还是仨一起装！ 还真就是那句经典的名言：从小不学好，长大了修电脑！
