九年级下册电功率（提升篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．22max(3V)0.45W445ΩUPR===⨯在探究电路的实验中，几个小伙伴将电阻R、标有“2.5V”字样的小灯泡L和滑动变阻器串联接入电路，并把变阻器的滑片移到了连入阻值最大端，电源为6V稳压直流输出，如图所示。

请完成下列问题：实验次数电阻两端电压U1/V灯两端电压U2/V电流I/A小灯泡亮度1 1.00.50.10不亮2 2.2 1.50.22偏暗3 2.8 2.50.28正常4 3.0 2.80.30极亮(1)如果用电压表分别测量R与L的电压，请用笔面线将电路连接完整______；(2)闭合开关，移动变阻器的滑片，记录4组测量数据在表格中。

分析U2与I的值，可发现的实验结论是：①小灯泡的电阻是变化的，当通过电流增大使灯丝的温度升高时其电阻会变______；②小灯泡的亮度决定于______；（选填代号：A．通过灯的电流、B．灯两端的电压、C．灯的实际功率）(3)通过大量的实验研究，我们必须养成一定的科学态度。

比如，通过移动变阻器的滑片，获得多次实验数据很重要；小敏认为对于灯泡的意义是便于求出平均功率达到减小测量误差的目的。

你对小敏此观点的评价是______。

（需说明理由）【答案】或变大 C 错误的，小灯泡在不同电压下电功率是不同的，不能取平均值减小误差【解析】【分析】【详解】(1)[1]用电压表分别测量R与L的电压，如图所示电压表V2已经并联在灯泡L两端，想在只需将电压表V1按照电流正极进、负极出的原则并联在定值电阻R两端，可将电压表V1的负接线柱与定值电阻R的右接线柱或者灯泡L的左接线柱连接即可，如图所示或(2)[2]四次实验灯泡L两端的电阻分别为21 L110.5V5Ω0.10AURI===22 L221.5V6.8Ω0.22AURI==≈23 L332.5V8.9Ω0.28AURI==≈24 L442.8V9.3Ω0.30AURI==≈可知，当通过电流增大使灯丝的温度升高时，灯泡的电阻会变大。

物理九年级下册 电功率（篇）（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．P 2=U 额×I 额=(U -I 额×R )×I 额在“测定小灯泡正常发光时的电阻”的实验中，琪琪和航航设计的电路如图甲所示，电源电压恒为4.5 V ，小灯泡的额定电压为2.5 V 。

琪琪的实验过程如下：(1)她调节滑动变阻器，发现当电压表的示数为2.5 V 时，小灯泡不能正常发光，而航航发现了问题，于是继续向______（选填“左”或“右”）端调节滑动变阻器，使电压表的示数为______V 时，小灯泡才正常发光。

若此时通过小灯泡的电流如图乙所示，电流为______A ，小灯泡正常发光的电阻为______Ω；(2)琪琪将导线cd 的d 端改接到小灯泡a 端，重新测量小灯泡正常发光的电阻，闭合开关她发现电压表的指针________，原因是____________________；(3)她俩重新选择实验器材，不用电压表就测出了I 额＝0.3 A 的小灯泡的额定功率，设计的电路图如图丙所示，请你将下列实验步骤补充完整，并计算出小灯泡的额定功率（电源电压恒定且未知，滑动变阻器的最大阻值为30 Ω）：①将滑动变阻器的电阻调到最大，开关S 闭合，S 1________（选填“闭合”或“断开”），读出电流表的示数为0.2 A ，则电源电压为________V ；②开关S 闭合，S 1________（选填“闭合”或“断开”），调节滑动变阻器的滑片使电流表的示数为________A 时，小灯泡正常发光；③开关S 、S 1均闭合，滑动变阻器的滑片________，读出电流表的示数为0.4 A ； ④小灯泡额定功率P 额＝________ W 。

【答案】左 2 0.4 6.25 反向偏转 电压表正负接线柱接反 闭合 6 断开 0.3 保持不动 0.45【解析】【分析】【详解】(1)[1][2]由图可知，电压表接在了滑动变阻器两端，所以当电压表的示数为2.5V 时，小灯泡两端实际电压为L =4.5V 2.5V=2V U U U =--滑所以不能正常发光，故继续向左移动滑动变阻，使小灯正常发光，则滑动变阻两端电压为=4.5V 2.5V=2V U U U '=--滑额 即：使电压表的示数为2V 时，小灯泡正常发光。

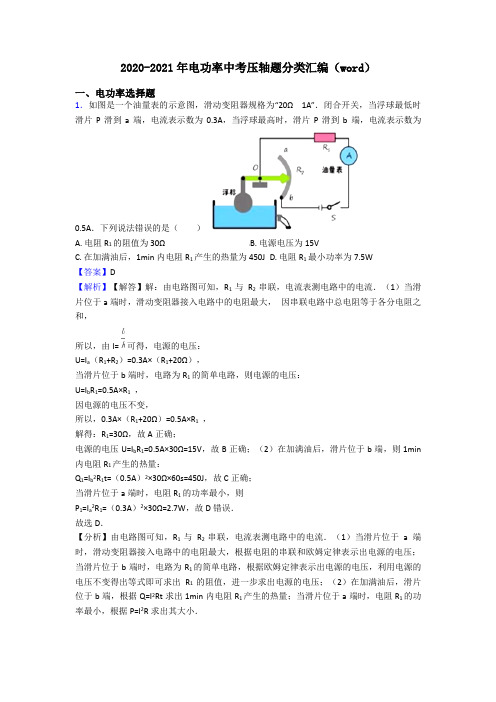

2020-2021年电功率中考压轴题分类汇编（word）一、电功率选择题1．如图是一个油量表的示意图，滑动变阻器规格为“20Ω1A”．闭合开关，当浮球最低时滑片P滑到a端，电流表示数为0.3A，当浮球最高时，滑片P滑到b端，电流表示数为0.5A．下列说法错误的是（）A. 电阻R1的阻值为30ΩB. 电源电压为15VC. 在加满油后，1min内电阻R1产生的热量为450JD. 电阻R1最小功率为7.5W【答案】D【解析】【解答】解：由电路图可知，R1与R2串联，电流表测电路中的电流．（1）当滑片位于a端时，滑动变阻器接入电路中的电阻最大，因串联电路中总电阻等于各分电阻之和，所以，由I= 可得，电源的电压：U=I a（R1+R2）=0.3A×（R1+20Ω），当滑片位于b端时，电路为R1的简单电路，则电源的电压：U=I b R1=0.5A×R1，因电源的电压不变，所以，0.3A×（R1+20Ω）=0.5A×R1，解得：R1=30Ω，故A正确；电源的电压U=I b R1=0.5A×30Ω=15V，故B正确；（2）在加满油后，滑片位于b端，则1min 内电阻R1产生的热量：Q1=I b2R1t=（0.5A）2×30Ω×60s=450J，故C正确；当滑片位于a端时，电阻R1的功率最小，则P1=I a2R1=（0.3A）2×30Ω=2.7W，故D错误．故选D．【分析】由电路图可知，R1与R2串联，电流表测电路中的电流．（1）当滑片位于a端时，滑动变阻器接入电路中的电阻最大，根据电阻的串联和欧姆定律表示出电源的电压；当滑片位于b端时，电路为R1的简单电路，根据欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出R1的阻值，进一步求出电源的电压；（2）在加满油后，滑片位于b端，根据Q=I2Rt求出1min内电阻R1产生的热量；当滑片位于a端时，电阻R1的功率最小，根据P=I2R求出其大小．2．如图，是某煤气泄漏检测装置的简化电路，其中电源电压保持不变，R0为定值电阻，R 为气体传感器电阻，其阻值随煤气浓度的增大而减小，闭合开关，下列说法中正确的是（）A. 煤气密度增大时，电流表的示数将变小B. 煤气密度增大时，电压表的示数将变小C. 煤气密度减小时，电路消耗的电功率将变小D. 煤气浓度减小时，电压表与电流表示数的比值略变大【答案】C【解析】【解答】解：（1）当煤气密度增大时，气体传感器电阻变小，电路中的总电阻变小，∵I= ，∴电路中的电流变大，即电流表的示数变大，故A不正确；∵U=IR，∴定值电阻R0两端的电压变大，故B不正确；2）当煤气密度减小时，气体传感器电阻变大，电路中的总电阻变大，∵I= ，∴电路中的电流变小，∵P=UI，且电源的电压保持不变，∴电路消耗的电功率将变小，故C正确；∵电压表与电流表示数的比值等于定值电阻R0的阻值，∴电压表与电流表示数的比值不变，故D不正确．故选C．【分析】根据题意得出煤气密度变化时气体传感器电阻的变化，电路中总电阻的变化，根据欧姆定律可知电流表示数的变化和电压表示数的变化，根据P=UI可知电路消耗电功率的变化，利用欧姆定律可知电压表与电流表示数比值的变化．3．如图所示，电路中电源电压保持不变，小灯泡标有“3V1.5W字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0-0.6A，电压表量程为0-3V．当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时小灯泡正常发光。

一、初中物理电功率的综合计算问题1．如图甲所示的电路，电源两端的电压不变，R 1是滑动变阻器，R 2是定值电阻，当开关S 闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图像如图乙所示·下列判断正确的是（ ）A ．定值电阻R 2的电阻值为10ΩB ．变阻器接入电路的最大阻值为120ΩC ．R 1消耗的最大电功率为1.8WD ．R 2消耗的功率的最大值与最小值之差为7.2W 【来源】重庆市双福育才中学2019-2020学年九年级12月月考物理试题【答案】C【解析】【分析】【详解】A ．由甲图可知电路为R 1与R 2串联电路，电压表测R 1两端电压，电流表测电路电流，由乙图数据可知，当电流为0.2A 是，电压表示数为8V ，当电流为0.4A 时，电压表示数为4V ，则由串联分压可得：1228V 0.2U U U R =+=+1224V 0.4U U U R ''=+=+解得电源电压U =12V ，电阻R 2=20Ω，故A 错误；B ．当滑动变阻器接入阻值最大时，由欧姆定律可知，电路电流最小，则对应乙图可知此时电流为0.1A ，电压表示数为10V ，则滑动变阻器接入电路最大阻值为：1max 1max 1min 10V 100Ω0.1AU R I === 故B 错误； C ．设R 1两端电压为1U ''时其功率最大，此时R 2两端电压为：21U U U ''''=-由于串联，流过R 1电流为：2122U I I I R ''''''''=== 则此时R 1功率为：21max 1112U P U I U R ''''''''== 带入数据整理可得：()21max 1196W 205P U ''=--+ 则可知当16V U ''=时R 1功率最大，为1.8W ，故C 正确；D ．当滑动变阻器接入阻值最小时，电路电流最大，为0.6A ，由2P I R =可知此时R 2功率最大，为：()222max 2max 20.6A 20Ω7.2W P I R ==⨯=当滑动变阻器接入阻值最大时，电路电流最小，为0.1A ，由2P I R =可知此时R 2功率最小，为： ()222min 2min 20.1A 20Ω0.2W P I R ==⨯=则R 2消耗的功率的最大值与最小值之差为： 2max 2min 7.2W 0.2W 7W P P P ∆=-=-=故D 错误。

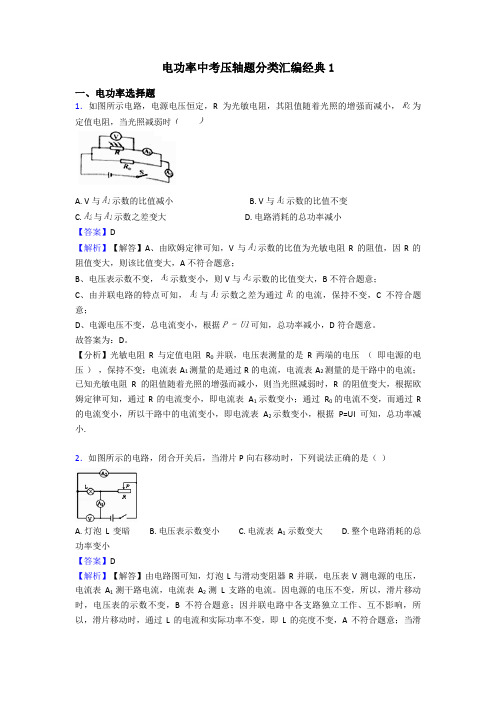

电功率中考压轴题分类汇编经典1一、电功率选择题1．如图所示电路，电源电压恒定，R为光敏电阻，其阻值随着光照的增强而减小，为定值电阻，当光照减弱时A. V与示数的比值减小B. V与示数的比值不变C. 与示数之差变大D. 电路消耗的总功率减小【答案】D【解析】【解答】A、由欧姆定律可知，V与示数的比值为光敏电阻R的阻值，因R的阻值变大，则该比值变大，A不符合题意；B、电压表示数不变，示数变小，则V与示数的比值变大，B不符合题意；C、由并联电路的特点可知，与示数之差为通过的电流，保持不变，C不符合题意；D、电源电压不变，总电流变小，根据可知，总功率减小，D符合题意。

故答案为：D。

【分析】光敏电阻R与定值电阻R0并联，电压表测量的是R两端的电压（即电源的电压），保持不变；电流表 A1测量的是通过R的电流，电流表 A2测量的是干路中的电流；已知光敏电阻R的阻值随着光照的增强而减小，则当光照减弱时，R的阻值变大，根据欧姆定律可知，通过R的电流变小，即电流表A1示数变小；通过R0的电流不变，而通过R 的电流变小，所以干路中的电流变小，即电流表A2示数变小，根据P=UI 可知，总功率减小.2．如图所示的电路，闭合开关后，当滑片P向右移动时，下列说法正确的是（）A. 灯泡L变暗B. 电压表示数变小C. 电流表A1示数变大D. 整个电路消耗的总功率变小【答案】D【解析】【解答】由电路图可知，灯泡L与滑动变阻器R并联，电压表V测电源的电压，电流表A1测干路电流，电流表A2测L支路的电流。

因电源的电压不变，所以，滑片移动时，电压表的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过L的电流和实际功率不变，即L的亮度不变，A不符合题意；当滑片P向右移动时，变阻器接入电路中的电阻变大，由I＝可知，通过R的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A1的示数变小，C不符合题意；由P＝UI可知，整个电路消耗的总功率变小，D符合题意。

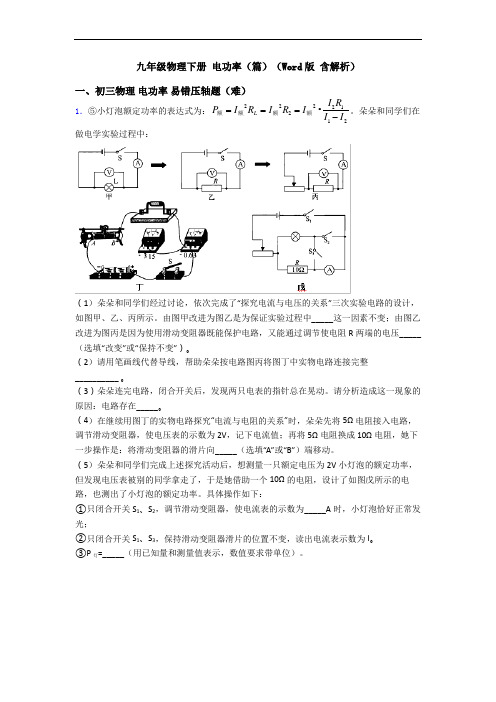

九年级物理下册 电功率（篇）（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．⑤小灯泡额定功率的表达式为：22221212•L I R P I R I R I I I ===-额额额额。

朵朵和同学们在做电学实验过程中：（1）朵朵和同学们经过讨论，依次完成了“探究电流与电压的关系”三次实验电路的设计，如图甲、乙、丙所示。

由图甲改进为图乙是为保证实验过程中_____这一因素不变；由图乙改进为图丙是因为使用滑动变阻器既能保护电路，又能通过调节使电阻R 两端的电压_____（选填“改变”或“保持不变”）。

（2）请用笔画线代替导线，帮助朵朵按电路图丙将图丁中实物电路连接完整__________ 。

（3）朵朵连完电路，闭合开关后，发现两只电表的指针总在晃动。

请分析造成这一现象的原因：电路存在_____。

（4）在继续用图丁的实物电路探究“电流与电阻的关系”时，朵朵先将5Ω电阻接入电路，调节滑动变阻器，使电压表的示数为2V ，记下电流值；再将5Ω电阻换成10Ω电阻，她下一步操作是：将滑动变阻器的滑片向_____（选填“A”或“B”）端移动。

（5）朵朵和同学们完成上述探究活动后，想测量一只额定电压为2V 小灯泡的额定功率，但发现电压表被别的同学拿走了，于是她借助一个10Ω的电阻，设计了如图戊所示的电路，也测出了小灯泡的额定功率。

具体操作如下：①只闭合开关S 1、S 2，调节滑动变阻器，使电流表的示数为_____A 时，小灯泡恰好正常发光；②只闭合开关S 1、S 3，保持滑动变阻器滑片的位置不变，读出电流表示数为I 。

③P 灯=_____（用已知量和测量值表示，数值要求带单位）。

【答案】电阻改变接触不良 B 0.2 2V（I﹣0.2A）【解析】（1）如图甲连接的是小灯泡，由于灯丝电阻随温度而变化，所以改进为图乙是为保证实验过程中电阻这一因素不变；研究电流与电压的关系应保证电阻不变，改变电阻两端的电压，所以由图乙改进为图丙是因为使用滑动变阻器既能保护电路，又能通过调节使电阻R两端的电压改变。

一、初中物理电功率的综合计算问题1．如图所示的电路中，滑动变阻器R2上标有“20Ω 1A”字样，电压表选用的是“0~15V 的量程，电流表均选“0~0.6A"的量程，电源的电压保持不变。

当只闭合开关S1、S3，滑动变阻器的滑片P滑至最左端时，电路消耗的总功率为2.7W，电流表A的示数为I1，电压表的示数为U1；当只断开开关S1，滑片P滑至最右端时，电流表A的示数为I2，电压表的示数为U2；当只闭合开关S1，滑片P仍在最右端时，电流表A1的示数为I3，电压表的示数为U3。

若I1∶I2=5∶3，U2∶U3=3∶5，则下列结论错误的是（）A．I2∶I3=3∶2B．U1∶U3=4∶3C．该电路的最小功率为1.08WD．该电路的最大功率为5.4W【来源】2019年陕西省西安市西工大附中中考三模物理试题【答案】B【解析】【详解】根据电路图，分别画出当只闭合开关S1、S3、当只断开开关S1和只闭合开关S1的等效电路图，分别如下图所示：AB ．当只闭合开关S 1、S 3，滑动变阻器的滑片P 滑至最左端时，图1中只有R 1连入电路中，所以U =U 1， 由欧姆定律可知，电路中电流：11UI R =， 电路消耗的总功率 21=2.7W U P R =当只断开开关S 1，滑片P 滑至最右端时，由图2知，R 1与R 2的最大阻值串联，电压表只测R 2两端电压，电流表测电路中电流，由串联电路特点和欧姆定律可知，此时电路中电流212120U UI R R R ==++Ω由题知12: 5: 3I I =即11215320UI R U I R ==+Ω解得：R 1=30Ω， 则11 2.7W?30Ω=9V U U PR ===所以219V=0.18A 2030Ω+20ΩU I R ==+Ω则R 2两端电压2220.18A?20Ω=3.6V U I R ==当只闭合开关S 1，滑片P 仍在最右端时，图3中三个电阻串联，电压表测R 1和R 2的总电压，电流表A 1测电路中电流，由题可知23: 3: 5U U =则3255×3.6V=6V 33U U ==此时电路中的电流123UI R R R '=++由欧姆定律可得此时电压表的示数()()3121212339V=(30Ω+20Ω)=6V 3020U U I R R R R R R R R '=+=⨯+⨯++Ω+Ω+解得：R 3=25Ω 则31239V=0.12A 30Ω+20Ω+25ΩU I R R R ==++所以23: 0.18 A: 0.12 A=3: 2I I =则电压之比为13: 9 V: 6 V=3: 2U U =故A 正确，但不符合题意，故B 错误，符合题意；C ．由三个等效电路图可知，当只闭合开关S 1时(图3)，滑片在最右端时，电路的总电阻最大，且电压表和电流表都不超过量程，电源电压一定，由2U P R=知此时电路中电功率最小，所以该电路的最小功率39V?0.12A=1.08W P UI ==最小故C 正确，但不符合题意；D ．当闭合开关S 1、S 2、S 3，只有滑动变阻器连入电路中，电流表A 量程0−0.6A ，所以电路中最大电流为0.6A ，此时总功率最大， 所以该电路的最大功率9V?0.6A=5.4W P UI ==最大最大故D 正确，但不符合题意。

一、初中物理电功率的综合计算问题1．两只电炉，其电阻值分别为1R 和2R （12R R ＞）．将两只电炉串联后接入电压为U 的电源上，两只电炉消耗的功率分别为1P 和2P ，电路消耗的总功率为P ；将两只电炉并联后，仍接入电压为U 的电源上，两只电炉消耗的功率分别为1P '和2P '电路消耗的总功率为P '. 则A ．12P P ＞，12P P ''＞B ．1212P P P P ''+=+C ．12P P P '+=D ．'11P +'21P ＝1P 【来源】天津市第一中学2019-2020学年九年级12月月考物理试题 【答案】D 【解析】 【详解】当两电阻串联，电流一定相等；由2P I R =可知，电阻大的消耗的功率大．即12P P ＞，且12P P P +=；当两电阻并联时，由2U P R=可知，电阻小的消耗的功率大，即12P P ''＜；因为：221212U U P P R R R +==+ 22212121212()U R R U U P P R R R R ''++=+=所以：22121212()U R R U R R R R ++＜ 即：1212P P P P ''++＜因为21111U P R '=， 22211U P R '= 所以12212111R P P U P R ''++==而不等于1P '；综上分析，故选D 。

2．如图所示，电源电压恒定不变，闭合开关S ，将滑动变阻器的滑片P 从中点向b 端移动一段距离，电压表V 1、V 2示数的变化量分别为1U ∆、2U ∆，电流表示数的变化量为I ∆，阻值相同的定值电阻R 1、R 2消耗电功率的变化量分别为1P ∆、2P ∆，则下列判断正确的是（）A ．12U U ∆>∆B ．12U U ∆=∆C ．1212U U R R I I∆∆+=+∆∆ D ．21212P P I R R ∆+∆∆+=（）【来源】2020年天津市和平区中考一模物理试题 【答案】BC 【解析】 【分析】 【详解】由电路图可知，R 1与R 0、R 2串联，电压表V 1测R 0与R 2两端的电压之和，电压表V 2测R 2两端的电压，电流表测电路中的电流。

一、初中物理电功率的综合计算问题1．如图所示，电源电压保持不变，小灯泡L 标有“5V 2.5W”的字样，滑动变阻器 R 1 的最大阻值为40 Ω，定值电阻R 2 的阻值为 20Ω，电压表量程为0~3V ，电流表量程为 0~3A ，灯丝电阻不随温度变化。

当 S 1、S 2 和 S 3 都闭合，滑动变阻器的滑片滑到端点 a 时，小灯泡L 恰好正常发光。

在保证电路安全的前提下，以下说法正确的是：（ ）A ．电源电压为 10VB ．闭合 S 2、S 3，断开 S 1 时，电路中最小电流为 0.1AC ．闭合 S 1、S 3，断开 S 2 时，滑动变阻器取值范围为 0～20ΩD ．滑片在 a 端，S 1、S 2和S 3 都闭合时，整个电路的功率最大，最大值为 3.75W 【来源】重庆南开融侨中学2019-2020学年九年级（下)开学测试物理试题 【答案】D 【解析】 【详解】 根据2U P R=可得，小灯泡的电阻： ()2L L L 5V 2==10Ω2.5WU R P =额额；A ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联；此时小灯泡L 恰好正常发光，则电源电压等于小灯泡的额定电压，L ==5V U U 额，故A 错误；B ．闭合S 2、S 3，断开S 1时，1R 与L 串联，电压表测变阻器1R 的电压，当滑动变阻器的两端电压等于电压表的最大值，即=3V U 滑时，变阻器接入电路的阻值最大，电路中电流最小， 则最小电流：L 5V-3V===0.2A 10ΩU U I R -滑； 故B 错误；C ．闭合S 1、S 3，断开S 2时，1R 与2R 串联，电压表测变阻器1R 的电压，由串联分压规律可知，当电压表示数最大为1=3V U 时，变阻器1R 接入电路的阻值最大，因串联电路电流处处相等，结合欧姆定律可得：1212U UR R =； 即：13V 5V-3V =20ΩR ； 解得1=30ΩR ，变阻器1R 接入电路的阻值最大为30Ω，故C 错误；D ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联，因并联电路的总电阻最小，所以由2U P R=可知，此时整个电路的功率最大，则整个电路的最大功率：()222L L 25V =2.5W+=3.75W 20ΩU P P P P R =+=+最大额额；故D 正确。

压轴题04 测量电功率实验题（含测电阻）综合近几年中考对于电功和电功率的考察形式，电功与电功率是电学主要内容，也是学生初学电学重点和难点。

在中考试题中，本部分内容是难题的主要考察点，也是拉开卷面分值的考察内容。

本部分主要内容有：电能及单位、电能表及使用、电功、电功率、电功率的计算、测量小灯泡的电功率、焦耳定律及应用等知识。

预测2023年中考试题中，题型主要以选择题、实验题、计算题和综合题出现。

选择题主要考查考试对电功和电功率知识的理解程度，属于基础知识类题目；实验探究题主要考察学生科学的实验方法以及对本部分实验基础的实践能力；计算题主要考察学生的计算能力和利用所学知识解决生活中的实际问题的能力。

所以，对本部分内容的考查题型灵活，题目有简单，也有较难和难度较大的，且分值也较大。

测定小灯泡的电功率1.实验原理：2.实验器材：电源、电灯泡、电压表、电流表、滑动变阻器、开关、导线若干。

3.电路图：4.实验步骤（1）按电路图连接好电路，断开开关，将滑动变阻器的滑片置于阻值最大的位置；（2）闭合开关，调节滑动变阻器，使灯泡在额定电压下发光，观察电流表和电压表的示数，记录为I e、U e，记录小灯泡的亮度；（3）调节滑动变阻器，使灯泡两端的电压为额定电压的1.2倍，观察电流表和电压表的示数，记录为I1，U1，记录小灯泡的亮度；（4）调节滑动变阻器，使灯泡两端的电压低于额定电压，观察电流表和电压表的示数，记录为I2，U2，记录小灯泡的亮度；（5）重复步骤4两次，观察电流表和电压表的示数，记录为I3、U3，I4、U4，记录小灯泡的亮度；（6）根据P=UI，算出小灯泡的额定功率P e和实际功率的电功率P1 (4)（7）分析数据，整理器材。

5.实验结论：小灯泡的实际功率越大，小灯泡越亮；当小灯泡的两端的电压等于额定电压时，小灯泡的实际功率等于额定功率，小灯泡正常发光；当小灯泡的两端的电压大于额定电压时，小灯泡的实际功率大于额定功率，小灯泡发光比正常情况下亮；当小灯泡的两端的电压小于额定电压时，小灯泡的实际功率小于额定功率，小灯泡发光比正常情况下暗。
