数控机床典型故障诊断与维修一、数控机床常见故障及其原因1. 通讯故障通讯故障是数控机床中比较常见的故障之一。

通讯故障的主要原因包括通讯电缆连接不良、通讯软件设置错误、通讯卡故障等。

这些原因导致的通讯故障会导致数控机床无法正常与上位机进行通讯，从而影响数控机床的工作效率。

2. 电气故障电气故障是数控机床常见的故障之一，主要原因包括电气元件老化、电气接线错误、电气元件损坏等。

电气故障会影响数控机床的正常电气供电，导致数控机床无法正常工作。

3. 传感器故障数控机床中的传感器故障也比较常见，主要原因包括传感器损坏、传感器灵敏度调整不当、传感器连接错误等。

传感器故障会导致数控机床无法准确感知工件位置或运动状态，从而影响数控机床的加工精度。

4. 润滑系统故障润滑系统故障是数控机床常见的故障之一，主要原因包括润滑油不足、润滑系统堵塞、润滑泵故障等。

润滑系统故障会导致数控机床在运行过程中出现摩擦增大、温升过高等问题，影响数控机床的工作效率和使用寿命。

5. 机械传动系统故障二、数控机床故障诊断方法硬件故障诊断是数控机床故障诊断的重要内容之一。

硬件故障诊断主要通过检查、测量、比对数控机床的各个硬件部件来发现故障原因。

比如通过检查通讯电缆连接状态、检测传感器输出信号、测量电气元件的电压电流等方法来诊断数控机床的硬件故障。

3. 综合故障诊断综合故障诊断是数控机床故障诊断的综合性方法，主要通过对数控机床的硬件、软件以及工艺加工情况进行综合分析，找出故障的根本原因。

综合故障诊断需要运用多种故障诊断方法，结合数控机床的实际工作情况进行综合分析，以确保找出故障的准确原因。

硬件故障维修是数控机床故障维修的重要内容之一。

硬件故障维修主要通过更换损坏的硬件部件、重新连接电气接线、调整机械传动系统等方法来修复数控机床的硬件故障。

数控机床故障诊断与维修是数控机床维护管理工作的重要内容，对于保证数控机床的正常工作、提高数控机床的使用寿命具有重要意义。

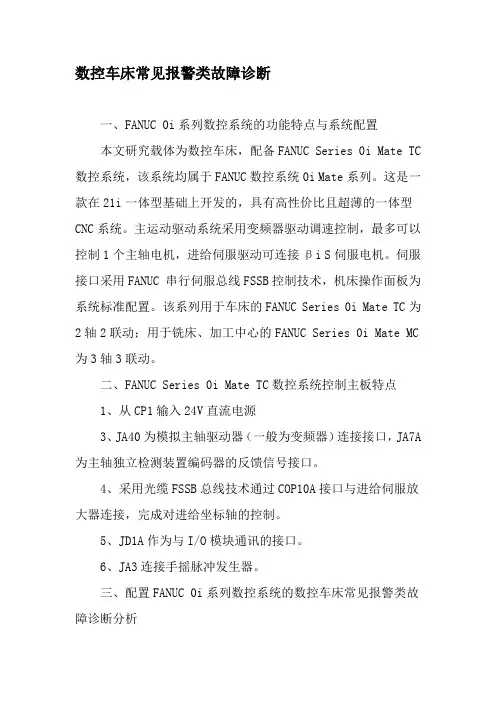

数控车床常见报警类故障诊断一、FANUC 0i系列数控系统的功能特点与系统配置本文研究载体为数控车床，配备FANUC Series 0i Mate TC 数控系统，该系统均属于FANUC数控系统0i Mate系列。

这是一款在21i一体型基础上开发的，具有高性价比且超薄的一体型CNC系统。

主运动驱动系统采用变频器驱动调速控制，最多可以控制1个主轴电机，进给伺服驱动可连接βi S伺服电机。

伺服接口采用FANUC 串行伺服总线FSSB控制技术，机床操作面板为系统标准配置。

该系列用于车床的FANUC Series 0i Mate TC为2轴2联动；用于铣床、加工中心的FANUC Series 0i Mate MC 为3轴3联动。

二、FANUC Series 0i Mate TC数控系统控制主板特点1、从CP1输入24V直流电源3、JA40为模拟主轴驱动器（一般为变频器）连接接口，JA7A 为主轴独立检测装置编码器的反馈信号接口。

4、采用光缆FSSB总线技术通过COP10A接口与进给伺服放大器连接，完成对进给坐标轴的控制。

5、JD1A作为与I/O模块通讯的接口。

6、JA3连接手摇脉冲发生器。

三、配置FANUC 0i系列数控系统的数控车床常见报警类故障诊断分析机床故障产生以后，会以无显示报警和有显示报警两种形式给用户。

比如：由于机械传动部件的磨损引起的加工精度故障，故障现象是加工零件的精度超差，但是机床无任何显示报警形式产生。

再比如：CK6132A型FANUC系统数控车床，Z轴靠近卡盘方向移动时产生超程报警“OVER TRAVEL。

-X”。

此时Z轴不动作，但同时系统在显示屏上显示系统报警号给用户。

具体案例分析如下：1、由于机床自身故障导致的数控车床常见系统报警号故障诊断分析案例一：故障现象：配置FAUNC系统数控车床，按下系统开机启动按钮，系统进入正常界面，但是显示屏显示报警代码：“BAT”。

故障原因分析：根据理论分析，该故障是系统后备存储器电池电压过低导致。

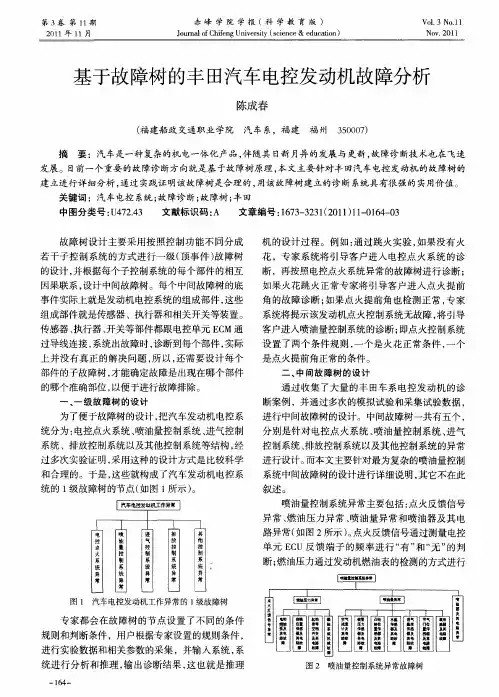

FTA故障树分析故障树分析（FTA）是一种系统性的、结构性的故障分析方法，通过分析系统中的可能性故障和相互之间的关系，确定导致系统故障的主要原因。

FTA是一种量化的方法，可以帮助工程师找出潜在的故障模式，预测系统的可靠性，从而采取预防措施，保证系统运行的稳定性和可靠性。

下面将对FTA的基本原理、步骤和应用进行详细介绍。

FTA的基本原理是基于逻辑关系的思想，通过建立一个树状结构图来描述系统中可能出现的故障和各种原因之间的逻辑关系。

故障树的根节点是系统的故障，树的其他节点是导致系统故障的基本事件或子系统故障。

每个节点之间通过逻辑门（如与门、或门、非门等）连接起来，表示它们之间的逻辑关系。

通过逻辑运算，可以计算出导致系统故障的可能性。

FTA的步骤主要包括：1.确定系统边界：首先要确定系统的边界，明确需要进行故障分析的系统范围。

2.确定系统故障：确定系统中可能出现的故障，这些故障可以是设备故障、人为错误、设计缺陷等。

3.确定基本事件：针对每种故障，确定导致这种故障的基本事件，也就是这种故障发生的最小单位。

4.建立故障树：根据基本事件之间的逻辑关系，建立故障树，将所有的基本事件和故障之间通过逻辑门相连接。

5.分析故障树：通过对故障树的逻辑运算和评估，计算出导致系统故障的可能性。

6.识别潜在故障模式：通过对故障树的分析，找出导致系统故障的主要原因，识别潜在的故障模式。

7.制定预防措施：根据故障树的分析结果，制定相应的预防措施，避免系统故障的发生。

FTA的应用范围非常广泛，可以应用于各种行业和领域的系统分析和故障预测中。

以下是FTA的一些应用场景：1.工业生产：在工业生产中，FTA可以用于分析生产系统中可能出现的故障，预测生产设备的可靠性，帮助企业提前发现潜在的故障隐患，确保生产线的正常运行。

2.航空航天：在航空航天领域，FTA可以用于分析飞机系统的故障原因，预测飞机的可靠性，提高航空器的安全性和可靠性。

3.核电站：在核电站领域，FTA可以用于分析核电站系统中可能出现的故障，评估核电站的安全性和可靠性，确保核电站的运行安全。

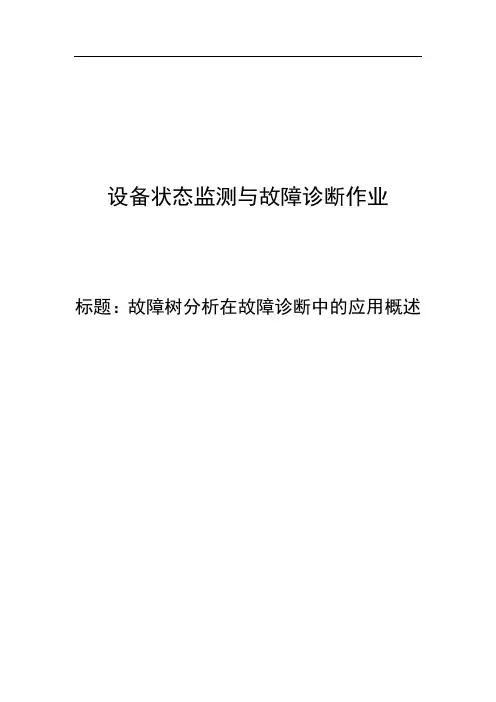

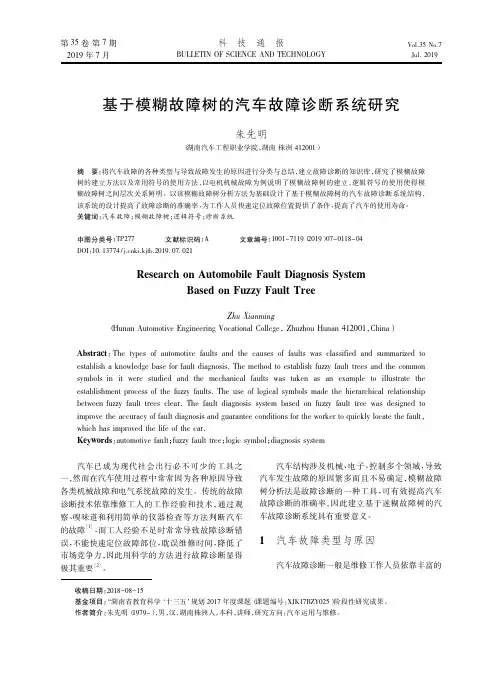

设备状态监测与故障诊断作业标题：故障树分析在故障诊断中的应用概述故障树分析在故障诊断中的应用概述摘要:在介绍故障树分析基本理论的基础上，分析和总结了故障树分析方法在故障诊断的应用现状，提出了目前故障树分析的主要发展方向。

关键词：故障树分析，故障诊断，模糊故障树ABSTRACT:Based on the introduction of the basic theory of fault tree analysis, the present situation of fault tree analysis in fault diagnosis is analyzed and summarized; the main developing direction of fault tree analysis is given.KEYWORDS：fault tree analysis(FTA), fault diagnosis, fuzzy fault tree前言故障树分析(Fault Tree Analysis，简称FTA)方法，利用故障树将系统故障原因自顶向下逐级进行分析，估计顶事件的发生概率和底事件重要度，是系统可靠性分析、故障检测与诊断常用的一种分析方法。

这种方法通过把系统可能发生或已经发生的事故(即顶事件)作为分析起点，将导致事故的原因事件按因果关系逐层列出，用树形图表示出来，构成一种逻辑模型。

找出事件发生的各种可能途径及发生概率，找出避免事故发生的各种方案并优选出最佳安全对策[1]。

故障树分析既可用定性模型也可以用定量模型。

故障树的果因关系清晰、形象，对导致事故的各种原因及逻辑关系能做出全面、简洁、形象地描述，因而在各行业故障诊断中得到广泛而重要的应用。

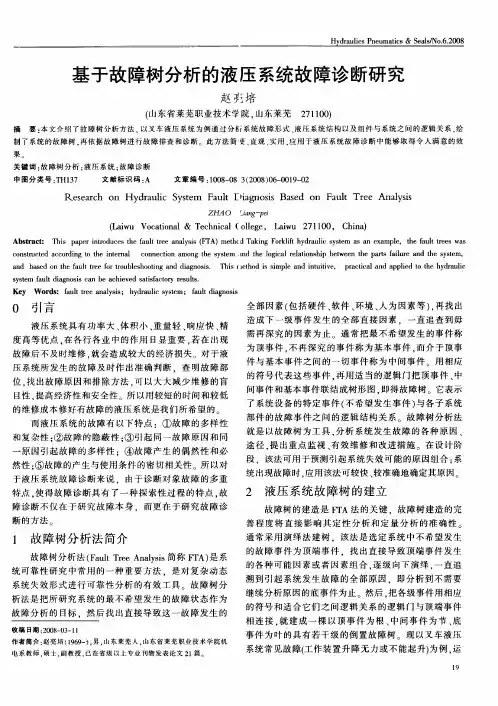

1故障树分析的基本理论1.1故障树分析的原理及步骤故障树(FT)模型是一个基于被诊断对象结构、功能特征的行为模型，是一种定性的因果模型，以系统最不希望事件为顶事件，以可能导致顶事件发生的其他事件为中间事件和底事件，并用逻辑门表示事件之间联系的一种倒树状结构。

故障树分析故障树分析（Fault Tree Analysis，简称FTA）是一种系统性、定量的故障分析方法，广泛应用于工程领域，有助于预测和预防系统故障的发生。

故障树分析将系统或者设备的故障看作是由一个或多个基本事件（Basic Event）的特定组合引起的，通过构建故障树来分析系统的故障演化过程，从而找出一系列可能导致故障的路径，提供预防、检测和修复的方法。

1.确定所要分析的系统：首先明确需要进行故障树分析的系统，并确定系统的功能、结构、输入和输出等重要参数。

2.确定故障模式：通过调研、数据收集等方式，确定系统可能出现的故障模式，包括组件失效、负载超限、环境因素等等。

3. 构建故障树：根据系统的功能和结构，确定顶事件（Top Event），即整个系统故障的最终结果，然后逐级地构建故障树，包括中间事件和基本事件。

中间事件是由一个或多个基本事件组合而成，表达了一系列故障发生的可能性。

4.确定事件发生概率：对于每个基本事件，通过分析历史数据、可靠性测试等方式，确定其发生概率。

5.分析故障路径：通过分析故障树，找出导致顶事件发生的可能路径，即从根事件到顶事件的所有组合。

6.评估系统可靠性：根据基本事件的发生概率和路径的组合方式，计算系统的失效概率，评估系统的可靠性。

7.提出预防和修复措施：根据故障树分析的结果，找出导致故障的根本原因，并提出相应的预防和修复措施，以提高系统的可靠性。

1.可定量分析：通过计算基本事件的发生概率和故障路径的组合方式，对系统的可靠性进行定量评估，提供了客观的数据支持。

2.易于理解和沟通：故障树结构清晰、简明，易于理解和沟通，使得各方能够共同参与故障分析工作。

3.发现故障原因：通过分析故障树，可以找出导致系统故障的根本原因，从而提出相应的预防和修复措施。

4.预防故障发生：通过分析系统的故障树，可以预测潜在的故障路径，及时采取措施，避免故障的发生。

然而，故障树分析也存在一些局限性：1.数据获取困难：确定基本事件的发生概率需要依赖可靠的数据，但是有时候数据获取困难，可能需要依赖经验估计。

数控机床的数控系统故障排查方法数控机床是现代化机械加工设备中的重要一环，它通过数控系统来控制机床的运动和加工过程。

然而，由于机床的复杂性和长时间的使用，数控系统可能会遇到各种故障。

本文将介绍数控机床的数控系统故障排查方法。

1. 故障分类与现象观察在排查数控机床的数控系统故障时，首先需要对故障进行分类和现象观察。

常见的故障分类包括硬件故障、软件故障和人为操作问题等。

观察故障现象的方式包括观察数控系统显示屏上的报警信息、机床的运动状态以及加工件的加工质量等。

2. 检查电源和连接线路当数控系统出现故障时，首先需要检查电源和连接线路是否正常。

查看电源线是否插紧，检查接地是否良好，并确保电压稳定。

排除电源和连接线路问题后，若故障依然存在，再深入进行其他排查。

3. 检查数控系统软件如果故障不是由电源或连接线路引起的，那么需要检查数控系统的软件。

可以尝试重新启动系统，看是否解决问题。

如果问题仍然存在，可以尝试进行软件的升级或重新安装，并注意备份重要的工艺参数和数据。

4. 检查数控系统硬件当软件排查无果时，需要检查数控系统的硬件部件。

首先检查数控系统的各个板卡和电路是否正常工作，是否存在损坏或松动的情况。

同时，还需检查与数控系统相关的电机、编码器和传感器等是否正常工作，是否存在损坏或接触不良等问题。

5. 检查数控系统参数设置数控机床的加工过程中，需要根据具体工件进行相应的参数设置。

因此，当数控系统出现故障时，需要检查参数设置是否正确。

逐一核对工件坐标、运动速度、切削速度、进给率等参数，确保其与工艺要求相符。

若发现错误或不匹配的设置，需要及时进行调整。

6. 检查人为操作问题有时候，数控系统故障可能是由于人为操作问题引起的。

这可能包括操作员操作失误、程序编写错误等。

在检查过硬件和软件后，需要仔细审查操作过程和编写的程序代码，确保其正确无误。

7. 参考故障代码和手册数控机床的数控系统通常会提供故障代码，这有助于快速定位和解决故障。

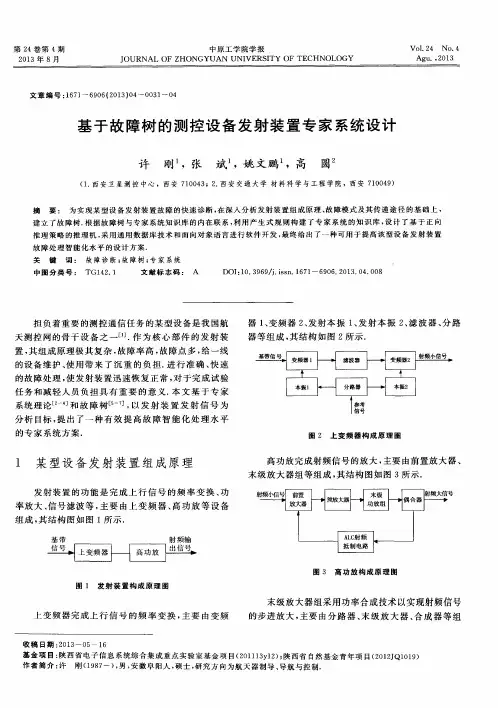

3个智能故障诊断方法
智能故障诊断的方法主要有以下三种：
1. 基于故障树的方法：这是一种图形演绎法，将系统故障与导致该故障的各种因素形象地绘成故障图表（故障树），能直观地反映故障、元部件、系统及原因之间的相互关系。

这种方法的优点是简单易行，缺点是对于复杂的系统，故障树可能会非常庞大而不适用，并且其依赖性较强。

2. 基于案例的推理方法：这种方法能通过修改相似问题的成功结果来求解新问题。

3. 基于模糊推理的方法：这种方法利用模糊集合论和模糊逻辑的思维，处理不确定或不精确的知识，从而推理出结论。

这三种方法在具体使用时需结合实际情况和诊断需求，必要时可以咨询专业人士。

python故障树算法
Python故障树算法是一种基于故障树理论和Python编程语言开发的故障诊断算法。

故障树理论是一种用于描述系统故障的方法，它将系统的故障视为事件，并用图形方式描述这些事件之间的逻辑关系，从而帮助人们分析和诊断系统故障的原因和根源。

Python编程语言则是一种简洁、优美、易学、易读且功能强大的编程语言，在科学计算、数据分析、人工智能等领域都有广泛应用，因此将故障树算法与Python编程语言相结合，可以使故障诊断更加高效、简便、可靠。

故障树算法主要分为以下几个步骤：
1.定义故障树结构：将系统的故障事件用逻辑运算符（如与、或、非）组合成故障树。

2.构建故障树模型：将故障树转化为可以计算的数学模型，例如布尔函数、概率模型等。

3.确定故障诊断规则：根据故障树模型的不同，确定不同的故障诊断规则，例如最小割集算法、ATP算法等。

4.实现故障诊断算法：使用Python编程语言实现故障诊断算法，可以
通过调用Python语言的库函数、写自定义函数等方式实现。

5.验证故障诊断算法：通过故障案例验证故障诊断算法的可靠性和精度。

总之，Python故障树算法是一种非常有用、实用的故障诊断算法，在工程实践中有着广泛的应用前景。

如果您想了解更多关于故障树算法
的知识，请联系我们的专业团队，我们将尽快为您提供帮助，让您轻
松掌握这一重要的技术。
