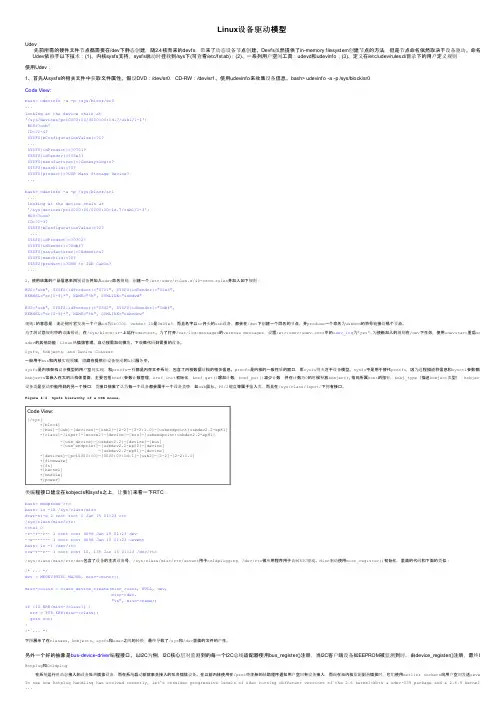

Linux设备驱动模型

Linux设备驱动模型

Linux设备驱动模型Udev先前所需的硬件文件节点都需要在/dev下静态创建，随2.4核而来的devfs，带来了动态设备节点创建。

Devfs虽然提供了in-memory filesystem创建节点的方法，但是节点命名依然取决于设备驱动。

命名管理和内核 Udev依赖于以下技术：(1)、内核sysfs支持，sysfs启动时挂载到/sys下(可查看/etc/fstab)；(2)、一系列用户空间工具：udevd和udevinfo；(3)、定义在/etc/udev/rules.d/目录下的用户定义规则使用Udev：1、首先从sysfs的相关文件中获取文件属性。

假设DVD：/dev/sr0，CD-RW：/dev/sr1。

使用udevinfo来收集设备信息。

bash> udevinfo -a -p /sys/block/sr0Code View:bash> udevinfo -a -p /sys/block/sr0...looking at the device chain at'/sys/devices/pci0000:00/0000:00:1d.7/usb1/1-4':BUS=?usb?ID=?1-4?SYSFS{bConfigurationValue}=?1?...SYSFS{idProduct}=?0701?SYSFS{idVendor}=?05e3?SYSFS{manufacturer}=?Genesyslogic?SYSFS{maxchild}=?0?SYSFS{product}=?USB Mass Storage Device?...bash> udevinfo -a -p /sys/block/sr1...looking at the device chain at'/sys/devices/pci0000:00/0000:00:1d.7/usb1/1-3':BUS=?usb?ID=?1-3?SYSFS{bConfigurationValue}=?2?...SYSFS{idProduct}=?0302?SYSFS{idVendor}=?0dbf?SYSFS{manufacturer}=?Addonics?SYSFS{maxchild}=?0?SYSFS{product}=?USB to IDE Cable?...2、使用收集的产品信息来辨别设备并加入udev命名规则，创建一个/etc/udev/rules.d/40-cdvd.rules并加入如下规则：BUS="usb", SYSFS{idProduct}="0701", SYSFS{idVendor}="05e3",KERNEL="sr[0-9]*", NAME="%k", SYMLINK="usbdvd"BUS="usb", SYSFS{idProduct}="0302", SYSFS{idVendor}="0dbf",KERNEL="sr[0-9]*", NAME="%k", SYMLINK="usbcdrw"规则1的意思是：无论何时它发现一个产品id为0x0701，vender ID是0x05e3，而且名字以sr开头的usb设备，都会在/dev下创建一个同名的节点，并produce一个命名为usbdvd的符号链接给那个节点。

第11章 AutoCAD图形输入、输出与打印

第11章 AutoCAD图形输入、输出与打印

课题：第11章图形输入、输出与打印课能力目标：会设置模型空间和图纸空间；会设置、管理布局；会页面设置；会创建、修改、应用浮动视口；会输入、输出图形；会应用外部参照、对象的链接与嵌入、OLE对象、其他文件格式的输入；会设置并打印图形；会电子传递与网上发布。

本章重点：模型空间和图纸空间的切换；布局的设置与管理、页面设置、浮动视口、输入与输出图形、应用外部参照、对象的链接与嵌入、OLE对象、设置并打印图形、电子传递与网上发布的理解及基本操作。

本章难点：模型空间和图纸空间的切换；布局的设置与管理、页面设置、浮动视口、输入与输出图形、应用外部参照、对象的链接与嵌入、OLE对象、设置并打印图形、电子传递与网上发布的基本应用。

教学用具：多媒体计算机网络机房，AutoCAD2009软件，随书配套光盘素材：“第11章”。

第1次课 2学时图形输出与打印知识技能建构能力目标：会布局、视口、视觉、打印图形（打印设置/预览）的基本操作与应用。

教学重点：布局、视口、视觉、打印图形（打印设置/预览）的理解与基本操作。

教学难点：布局、视口、视觉、打印图形（打印设置/预览）的操作应用。

教学方法：建议通过操作练习、任务驱动等方法传授基本知识和技能。

教学过程：一、模型空间与图纸空间模型空间是绘图设计操作的工作空间。

在模型空间中可以完成二维图形或三维造型，同时还可以方便地加上必要的尺寸标注和注释文字。

图纸空间，可以在这里指定图纸的大小、添加标题栏以及显示多个视图。

图纸空间是图形的打印空间。

在模型空间下完成图形的创建后需要打印时切换到图纸空间，在图纸空间对图形进行布局后，再进行打印。

模型空间与图纸空间的相互切换方法有哪些？二、设置、管理布局在AutoCAD中可以创建多种布局，每一个布局相当于一张打印输出图纸，创建布局后就可以在布局中创建显示视图的视口，创建布局时系统默认为一个视口，也可以在一个布局中创建多个视口来显示多个视图。

1新建布局技能实训：应用“布局向导”创建“布局3”。

船舶电气设备维护与修理课件第11章

船舶电气设备维护与修理课件第11章
章目录 上一页 下一页 返回 退出
第四节 船舶发电机并联运行故障与处理
一、同步发电机并联运行操作
发电机并联运行特点：
（1）两台发电机的有功功率和无功功率总是等于负载的有功功率P和无功功率Q
（2）当电网的用电负荷保持不变时，若单独增加一台发电机输入的机械功率时， 可使该发电机输出的有功功率增加。与此同时，将引起另一台并联机组输出的有 功功率自动减少。此外，由于输入的机械功率的增加使转速升高，而另一台机 组因输出的有功功率的减少也使转速上升，结果将使电网的频率有所升高。如果 单独减少一台机组输入的机械功率，则变化与上述相反。只有同时向相反方向调 节两并联机组输入的机械功率时，才能保持电网的频率不变。
的操作，并车完成后再起动大负荷投入运行。
章目录 上一页 下一页 返回 退出
（4）运行机组因发电机内部短路或失压保护动作发生电网跳电
发电机控制屏
常规电站大多无此报警功能，若机组仍在运行但电压很低 或没有电压，说明是失压保护跳闸，则应停这一台机组，然后 起动备用机组投入电网运行，最后再检查故障机组的发电机调 压器：若机组仍在运行且电压正常，说明可能是短路保护跳闸， 则应检查主配电板汇流排是否短路，排除短路故障后或确信主 配电板没有发生短路故障时即可合闸供电。
章目录 上一页 下一页 返回 退出
3、无刷同步发电机励磁系统的常见故障原因与处理方法
三相无刷同步发电机中的主 发电机励磁绕组、励磁机电枢绕 组及旋转整流装置同轴旋转，静 止励磁系统提供直流励磁电流给 励磁机定子绕组，在励磁机转子 绕组上感应出三相交流电，再经 旋转整流后提供给主发电机励磁 绕组，最后在主发电机定子绕组 上感应出三相交流电输出。
2、配电装置中的常用电器及测量仪表
为了控制、分配、保护、测量和调整发电机及负载的需要， 配电装置上装有不同用途的控制、保护和测量用的电气设备， 常用的有：空气断路器、装置式(塑壳式)开关、组合开关、万 能式转换开关、励磁变阻器、逆功率继电器及各类电压表、电 流表、功率表、功率因数表、兆欧表等测量仪表。

驱动器和文件夹(1)


' 移动
Set fldr = fso.GetFolder(Dir1.List(Dir1.ListIndex))
If Drive1.Drive <> Drive2.Drive Then
MsgBox "不能在不同的驱动器间移动！", 48, "移动"
Else
第11章 文件、驱动器和文件夹
fldr.Move IIf(Right(Dir2.Path, 1) = "\", Dir2.Path, Dir2.Path & "\")
a = MsgBox(msg & fldr.Path, 1 + 32 + 256, "删除文件夹")
If a = 1 Then fldr.Delete
End If
Case 4
' 更名
Set fldr = fso.GetFolder(Dir1.List(Dir1.ListIndex))
msg = "请输入新的文件夹名："
3. 访问已有的驱动器、文件和文件夹 要访问一个已有的驱动器、文件或文件夹，可使 用FileSystemObject对象中相应的“Get”方法：GetDrive、 GetFolder、GetFile。 4. 访问对象的属性 一旦有了对象的句柄，就能够访问其属性。
第11章 文件、驱动器和文件夹
11.2.3 管理驱动器 1. 获得驱动器的信息 Drive对象允许获得一个系统的各个驱动器的信息，
第11章 文件、驱动器和文件夹
该事件过程使窗体上的目录列表框Dir1与文件列表 框File1产生同步。类似地，增加下面的事件过程，就 可以使三者同步。

11、Linux驱动程序设计(2)


用户程序和硬件设备需要同步—软件要知
道什么时候数据会到来
通常的实现方法是软件处于睡眠状态，有
数据到来时进行处理，然后继续睡眠
Linux通过等待队列wait queue，实现了几
总不同的睡眠方式
17
阻塞进程的睡眠
sleep_on(wait_queue_head_t *queue);

将当前进程置入等待队列，并且处于睡眠状态中的 进程不能被kill
3
目录
驱动程序简介 Linux设备驱动分类 Linux设备驱动模型 编写字符设备驱动程序
4
Linux驱动程序模块加载
5
模块的版本依赖
内核中定义__module_kernel_version符号 版本号定义可以区分不同版本内核的接口函数 可以在linux/version.h找到版本定义
嵌入式Linux系统设计与应用开发
第三篇 驱动程序篇
计算机教研室 主讲：陈东伟
北京理工大学 珠海学院计算机学院
北京理工大学珠海学院 EEG/fMRI情感计算研究室
驱动程序开发
教学目的：

了解设备驱动程序的概念、用作、分类等基础 知识

熟悉设备驱动程序结构
2
驱动程序开发
教学重点、难点：

设备驱动程序结构 设备驱动程序的编写
14
Linux设备驱动程序结构
结构体file_operations的定义，在
include/linux/fs.h中
主要包括：open，close（或者release），
read，write，ioctl，poll，mmap等
15
Linux设备驱动程序结构
一个简单的Linux驱动程序原理

项目11安装操作系统和驱动程序PPT课件

单击“编辑 虚拟机设置”
超链接
单击“完成” 按钮
任务三：创建虚拟机训练
启动过程，迅速 按下<F2>键
按“+”号，将 “CD-ROM
Drive”设为第一 启动盘
单击“Boot”主菜单
任务三：创建虚拟机训练
选“Exit Saving Changes”
单击“Exit” 主菜单
选<Yes>，退出
任务四：分区和格式化操作
NTFS：簇的大小为4KB，单个文件大小为2TB
EXFAT：簇的大小为4KB，单个文件大 小为16EB
任务三：创建虚拟机训练
① 打开VMware程序，在主画面中单击“新建虚拟机” 超级链接，创建虚拟机的步骤如图所示：
单击“新建虚 拟机”
任务三：创建虚拟机训练
单击“标准” 单选钮
单击“Microsoft Windows”单选钮
备份工作不可小视
4
5
下载分区放在最后
任务二：文件系统的格式
格式化知识
格式化是指用指定的文件系统格式将硬盘分区 初始化的过程。
格式化 操作
文件系统格式指在磁盘分区上组织文件 的方法
文件系统是指对存储器空间进行组织和分配，负责 文件存储并对存入的文件进行保护和检索的系统。
任务二：文件系统的格式
文件系统
任务五：驱动程序的安装
软件简介
是驱动管理和硬件检测于一 体的、专业级的驱动管理和 维护工具
为用户提供驱动备份、 恢复、安装、删除、在 线更新等实用功能
（原名：Z武器）是一款个人 电脑系统工具，检查并尝试修 复硬件的软件
它能轻松辨别电脑硬件真伪，测试 电脑配置，测试电脑温度保护电脑 稳定运行，清查电脑病毒隐患，优 化清理系统，提升电脑运行速度

《微机原理与接口技术》课件第11章


11.2 开 关 量 接 口
11.2.1 光电子器件
光电技术应用于计算机系统是当前一种较新的趋势，在信 号传输和存储等环节中，可有效地应用光信号。例如，在电话 与计算机网络的信息传输，声像演播用的CD或VCD，计算机光 盘CD－ROM，甚至于在船舶和飞机的导航装置、交通管理设备 中均采用现代化的光电子系统。光电子系统的突出优点是，抗 干扰能力较强，传输速率极高，而且传输损耗小，工作可靠。 它的主要缺点在于，光路比较复杂，光信号的操作与调制需要 精心设计。光信号和电信号的接口需要一些特殊的光电转换器 件，下面分别予以介绍。
4) 多路转换开关 在生产过程中，要监测或控制的模拟量往往不止一个，尤 其是数据采集系统中，需要采集的模拟量一般比较多，而且不 少模拟量是缓慢变化的信号。对这类模拟信号的采集，可采用 多路模拟开关切换，使多个模拟信号共用一个A/D转换器进行 采样和转换，以降低成本。
5) 采样保持电路 在数据采样期间，保持输入信号不变的电路称为采样保持 电路。由于输入模拟信号是连续变化的，而A/D转换器完成一 次转换需要一定的时间，这段时间称为转换时间。不同的A/D 转换芯片，其转换时间不同。对于变化较快的模拟输入信号， 如果在转换期间输入信号发生变化，就可能引起转换误差。 A/D转换芯片的转换时间越长，对同样频率模拟信号的转换精 度的影响就越大。所以，在A/D转换器前面要增加一级采样保 持电路，以保证在转换过程中，输入信号的值不变。
0.4～1
1～2
2.0～2.2
2～4
5～10
2.0～2.2
1～3
3～8
2.2～2.4
0.5～3
1.5～8
发光二极管的另一种重要用途是将电信号变为光信号，通 过光缆传输，然后再用光电二极管接收，再现电信号。图11.5表 示一发光二极管发射电路通过光缆驱动一个光电二极管电路。 在发射端，一个0～5 V的脉冲信号通过300 Ω的电阻作用于发光 二极管(LED)，这个驱动电路可使LED产生一数字光信号，并作 用于光缆。由LED发出的光约有20％耦合到光缆。在接收端传 送的光中，约有80％耦合到光电二极管上，以致在接收电路的 输出端可复原为0～5 V电平的数字信号。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

11.2.1 kobject结构体
宏观上来说，设备驱动模型是一个设备和驱动组成的层次 结构。例如一条总线上挂接了很多设备，总线在Linux中也是一 种设备，为了表述清楚，这里将其命名为A。在A总线上挂接了 一个USB控制器硬件B，在B上挂接了设备C和D，当然如果C和 D是一种可以挂接其他设备的父设备，那么在C和D设备下也可 以挂接其他设备，但这里认为他们是普通设备。另外在A总线上 还挂接了E和F设备，那么这些设备的关系如图所示：
/sys bus的kobject bus devices的 kobject 设备1的 kobject 设备2的 kobject 对应 ... drivers的 kobject 对应 dev 符号链接 devices devices drivers
11.3.2 kset集合
kobject通过kset组织成层次化的结构。kset是具有相同类型 的kobject的集合，如驱动程序一般放在/sys/drivers/目录下，目 录drivers是一个kset对象，包含系统中的驱动程序对应的目录， 驱动程序的目录由kobject来表示。
11.1.2 sysfs文件系统
sysfs文件系统是Linux众多文件系统中的一个。在Linux系 统中，每一个文件系统都有其特殊的用途。例如ext2用于快速 读写存储文件；ext3用来记录日志文件。 Linux设备驱动模型由大量的数据结构和算法组成。这些 数据结构之间的关系非常的复杂，多数结构之间通过指针互相 关联，构成树形或者网状关系。显示这种关系的最好方法是利 用一种树形的文件系统，但是这种文件系统需要具有其他文件 系统没有的功能，例如显示内核中的一些关于设备、驱动和总 线的信息。为了这个目的，Linux内核开发者创建了一种新的文 件系统，这就是sysfs文件系统。
kobj_type
release sysfs_ops attribute
kobject *parent entry *kset kobj_type
11.3.3 kset与kobject的关系
kset是kobject的一个集合，用来与kobject建立层次关 系。内核可以将相似的kobject结构连接在kset集合中，这些 相似的kobject可能有相似的属性，使用统一的kset来表示。 图显示了kset集合和koject之间的关系：
kset list kobj ... ...
A总线
B控制器

E设备
F设备
C设备
D设备
11.2.2 设备属性kobj_type
每个kobject对象都有一些属性，这些属性由kobj_type结构 体表示。最开始，内核开发者考虑将属性包含在kobject结构体 中，后来考虑到同类设备会具有相同的属性，所以将属性隔离开 来，有kobj_type表示。kobject中有指向kobj_type的指针，如图 所示：
11.1.3 sysfs文件系统的目录结构
sysfs文件系统中包含了一些重要的目录，这些目录中包 含了与设备和驱动等相关的信息，现对其详细介绍如下： 1．sysfs文件系统的目录 2．block目录 3．bus目录 4．class目录
11.2 设备驱动模型的核心数据结构
设备驱动模型由几个核心的数据结构组成：kobject、 kset、subsystem。这些结构使设备驱动模型组成了一个层 次的结构。这个层次结构将驱动、设备和总线等联系起来， 形成一个完整的设备模型。下面分别对这些结构进行详细的 介绍。
设备驱动模型比较复杂，Linux系统将设备和驱动归一到 设备驱动模型中来管理。设备驱动模型的提出，解决了以前编 写驱动程序没有统一方法的局面。设备驱动模型给各种驱动程 序提供了很多辅助性的函数，这些函数经过严格测试，可以很 大程度地提高驱动开发人员的工作效率。
11.1.1 设备驱动模型的功能
Linux内核的早期版本为编写驱动程序提供了简单的功能：分配 内存、分配I/O地址、分配中断请求等。写好驱动之后，直接把程序 加入到内核的相关初始化函数中，这是一个非常复杂的过程，所以开 发驱动程序并不简单。并且，由于没有统一的设备驱动模型，几乎每 一种设备驱动程序都需要自己完成所有的工作，驱动程序中不免会产 生错误和大量的重复代码。 有了设备驱动模型后，现在的情况就不一样了。设备驱动模型提 供了硬件的抽象，内核使用该抽象可以完成很多硬件重复的工作。这 样很多重复的代码就不需要重新编写和调试了，编写驱动程序的难度 有所下降。这些抽象包括如下几个方面： 1．电源管理 2．即插即用设备支持 3．与用户空间的通信
11.3.1 设备驱动模型结构
在Linux设备驱动模型中，设备驱动模型在内核中的关系 用kobject结构体来表组织。在用户空间的关系用sysfs文件系统 的结构来表示。如图所示，左边是bus子系统在内核中的关系， 使用kobject结构体来组织。右边是sysfs文件系统的结构关系， 使用目录和文件来表示。左边的kobject和右边的目录或者文件 是一一对应的关系，如果左边有一个kobject对象，那么右边就 对应一个目录。文件表示该kobject的属性，并不于kobject相对 应。
第11章 设备驱动模型
在早期的Linux内核中并没有为设备驱动提供统一的设 备模型。随着内核的不断庞大和系统的不断复杂，编写一个 驱动程序越来越困难，所以在Linux 2.6内核中添加了一个统 一的设备模型。这样，写设备驱动程序就稍微容易一些了。 本章将对设备模型进行详细的介绍。
11.1 设备驱动模型概述
kobject
name ktype parent ...
kobj_type
release ... sysfs_ops attribute
attribute
name owner mode
操作
sysfs_ops
show store
11.3 注册kobject到sysfs中的实例
为了对kobject对象有一个清晰的认识，这里将尽快给读 者展现一个完整的实例代码。在讲解这个实例代码之前，需 要重点讲解一下到目前为止，我们需要知道的设备驱动模型 结构。
