(完整版)梁平法施工图识读(经典)

梁平法施工图识图

一、梁平面施工图的表示方法

（一）平面注写方式

平面注写方式是在梁平面布置图上，分别在不同编号的梁中各选一根梁，通过在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图，如图1-4-1

所示。

图1-4-1 平面注写方式示例

（二）截面注写方式

截面注写方式是在梁平面布置图上，分别在不同编号的梁中各选一根梁，用剖切符号引出配筋图，并在其上注写梁的截面尺寸和配筋具体数值。将图1-4-1

中的KL2 用截面注写方式表示，如图1-4-2 所示。

图1-4-2 截面注写方式示例（单位：mm）

二、梁平面施工图的注写方式

（一）集中标注

梁平法施工图箍筋配筋图的识读，详见表1-4-1。

表1-4-1 梁平法施工图箍筋配筋图的识读

梁上下贯通筋和架立筋配筋图的识读，详见表1-4-2。

表1-4-2 梁上下贯通筋和架立筋配筋图的识读

梁侧面纵筋配筋图的识读，详见表1-4-3。

表1-4-3 梁侧面纵筋配筋图的识读

（二）原位标注

1. 梁支座上部纵筋表示方法

（1）当上部纵筋为一排时，用图1-4-3 所示的方式表示。

图1-4-3 端支座原位标注示例（单位：mm）

（2）当梁中间支座两边的上部纵筋不同时，须在支座两边分别进行标注，如图1-4-4 所示。

图1-4-4 梁中间支座两边的上部纵筋不同时标注示例（单位：mm）

（3）当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注，如图1-4-5 所示；大小跨梁的注写如图1-4-6 所示。

图1-4-5 梁中间支座两边的上部纵筋相同时标注示例（单位：mm）

图1-4-6 大小跨梁的注写示意（单位：mm）

梁支座上部纵筋配筋图的识读，详见表1-4-4。

表1-4-4 梁支座上部纵筋配筋图的识读

2. 梁下部纵筋的表示方法

当梁下部纵筋为一排时，用如图1-4-7 所示的方式表示。

图1-4-7 梁下部钢筋原位标注示例（单位：mm）

梁平法施工图识读

前言

在工程建设中，施工图是必不可少的一部分。而对于一些初学者和不了解施工图的人来说，可能会有些看不懂。本文将会介绍梁平法施工图的识读方法。

什么是梁平法施工图

在了解如何识读梁平法施工图之前，我们先来了解一下梁平法施工图是什么。

梁平法施工图属于传统施工图的一种，是广泛应用于大型建筑、桥梁工程中的一种施工图。梁平法施工图以平面图形为主要依据，通过图中的表格、图示、文字等内容，规定了构件的尺寸、构造，以及施工时的注意事项。

如何识读梁平法施工图

下面是一些识读梁平法施工图的基本步骤，供大家参考：

第一步：理解图中的符号

• 梁和柱的符号：梁的符号为两个竖线（||）和之间的水平线段；柱的符号为一个符号（|）和上部的水平线段；

• 钢筋的符号：表示钢筋位置、尺寸和数量；

• 法兰板和挡车板的符号：表示板件的形状、尺寸和数量；

• 抗弯承载（箭头）：表示施工时需要保持方向和位置的箭头。

第二步：理解图示的含义

梁平法施工图中的图示是非常重要的组成部分，它能够为我们提供直观的建设场景，包括建筑的尺寸和位置。在理解图示的含义时，我们需要注意以下几点：

• 图示的位置和尺寸：通常在图中以粗线或尺寸表示；

• 图示的数量：表明同一构件的数量；

• 图示的形状：表明构件截面或外形。

第三步：理解表格的含义

梁平法施工图中的表格通常是构造信息的主要来源，它能够为我们提供构造、板件及钢筋的尺寸、数量和位置等信息。在理解表格的含义时，我们需要注意以下几点：

• 各列名称：表述所需要的信息； • 行标：用于识别每一个构件；

• 字符：用于表述各种特殊的要求；

• 数值：表示尺寸、数量。

第四步：了解施工顺序和方向

在理解施工顺序和方向时，我们需要注意下列几点：

• 施工顺序：从整体到局部，从基础到顶楼；

• 施工方向：从下向上、从内到外或从左向右。

结语

以上内容是本文对梁平法施工图的识读进行的介绍。可以通过理解图中的符号、图示、表格和施工顺序和方向等内容，更好地临摹施工图并获得构造信息。希望本文可以帮助大家更好地掌握梁平法施工图的识读方法。

超详细梁钢筋平法识图，领导也能看懂

筑结构施⼯图平⾯整体设计⽅法（简称平法）表达形式，概括来讲，是把结构构件的尺⼨和配筋等，按照平⾯整体表⽰⽅法制图规则，整体直接表达在各类构件的结构平⾯布置图上，再与标准构造详图相配合，即构成⼀套新型完整的结构设计。

陈青来

被国家科委列为《 “九五”国家级科技成果重点推⼴计划》项⽬（项⽬编号：97070209A）建设部列为⼀九九六年科技成果重点推⼴项⽬(项⽬编号：96008)。

《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图》

梁钢筋的标注⽅法

梁平法图中表⽰的是什么意思？

● 梁的平⾯注写包括集中标注与原位标注

集中标注表达梁的通⽤数值

原位标注表达梁的特殊数值。

当集中标注中的某项数值不适⽤于梁的某部位时，则将该项数值原位标注，施⼯中，原位标注优先于集中标注。

梁钢筋的标注⽅法

●集中标注：

1、梁编号、梁截⾯尺⼨

2、箍筋：钢筋级别、直径、加密区及⾮加 密区、肢数

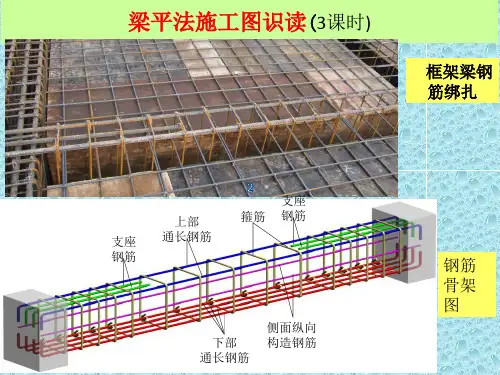

3、梁上下通长筋和架⽴筋，

4、梁侧⾯纵筋：构造腰筋及抗扭腰筋

5、梁顶⾯标⾼⾼差（该项为选注）

梁钢筋的标注⽅法

梁钢筋的标注⽅法

原位标注内容包括梁⽀座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。

原位标注：1、梁⽀座上、下部纵筋

2、吊筋、附加箍筋

梁钢筋的标注⽅法

集中标注——梁编号

梁截⾯尺⼨，该项为必注值。当为等截⾯梁时，⽤b×h表⽰；

当为竖向加腋梁时，⽤b×h GYC1×C2 表⽰，其中C1 为腋长，C2 为腋⾼；

当为⽔平加腋梁时，⽤b×h PYC1×C2 表⽰，其中C1 为腋长，C2 为腋宽，加腋部分应在平⾯中绘制；

当有悬挑梁且根部和端部的⾼度不同时，⽤斜线分隔根部与端部的⾼度值，即为 b×h1 /h2

如：JZL2(3) 300*500KL7(2B) 300*700/500

三、梁箍筋，包括钢筋级别、直径、加密区与⾮加密区间距及肢数，该项为必注值。

箍筋加密区与⾮加密区的不同间距及肢数需⽤斜线“/”分隔；

1 梁平法施工图的识读——集中标注

教学设计

学 校 杭州市乔司职业高级中校

执 教 朱敏园 授课班级 建筑施工1611班

授课类型 新授 授课时间 45分钟

一、教材内容分析:

1、 使用教材：高等教育出版社，郭耀邦，楼江明主编的《建筑力学与结构平法识图》

2、 所属章节：项目八“梁平法施工图的识读”中任务一和任务二中内容

3、 教学内容：梁平法施工图的识读-—集中标注

4、 教材处理：

教材中，对学生识图技能的培养是从理论的《平法制图规则》进入实践的识读结构施工图实务模拟，通过案例分析和技能训练强化学生的识图能力，并为学习建筑预算、建筑施工技术等后继专业课打好基础.

在实际课程中，我将梁集中标注的理论内容和梁钢筋绑扎的实践内容置于一个情境下，通过任务驱动串联起来教学，并且强调了评价环节，而学生则通过小组合作的方式参与到任务当中来.

二、教学对象分析：

知识能力 ① 空间想象力差

② 通过《建筑力学与结构平法识图》中柱的学习对平法已有所了解，能读懂一部分平法表示的梁构件内容

学习能力 ① 学生实践操作能力强

② 施工流程图的掌握较差

学习态度 ① 不喜欢枯燥乏味的理论学习

② 喜欢动手操作的实践课程

三、教学目标

知识与技能目标 ① 掌握梁平法施工图中集中标注的表示方法。

② 通过对梁平法施工图集中标注内容的掌握，能举一反三，读懂一般框架结构的梁平法施工图。

过程与方法目标 通过学生“自主、合作、探究”的学习方式，识读梁平法施工图的集中标注内容. 2 情感、态度与价值观目标 ① 培养学生的团队合作意识

② 让学生体验主动学习的乐趣

四、教学重点和难点

重点 梁平法施工图中的集中标注表示方法

难点 梁集中标注中钢筋的类别和位置

五、教法与学法

主要教法 任务驱动法

主要学法 立足“三自”，主动学习，即：自由探究、自主运用、自我总结

六、教学程序设计
