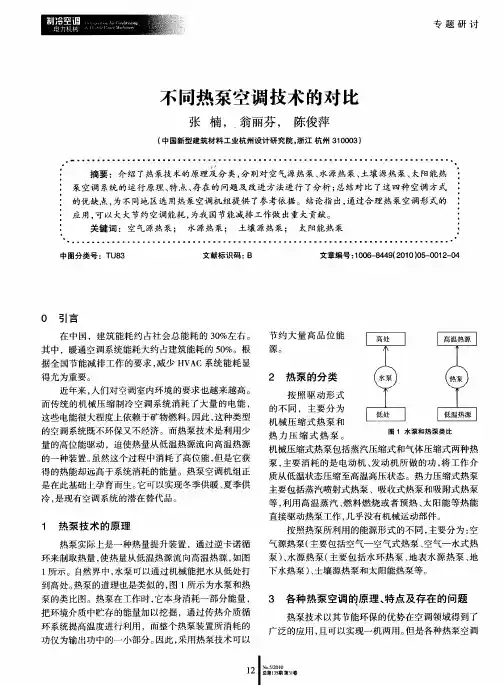

大金空气源热泵与空调的对比

专题研讨　

在具体应用时又受到了当地使用条件的限制，那么如　

何才能充分发挥这一空调系统的优势呢，这就要求我　

们必须根据建筑物所处的地理位置和功能要求等进行　综合考虑，合理选择。　

３．１空气源热泵空调　

空气源热泵空调主要由压缩机、冷凝器、膨胀阀、　蒸发器和四通换向阀组成。这五大件所遵循的是逆卡　

图２空气一水源热泵空调工作流程　诺循环。如空气～水源　热泵空调机组的工作流　

程，如图２所示。　空气源热泵机组自　２０世纪９０年代初开始　

在我国推广使用，它特　

别适合于我国夏热冬冷　地区。如上海、浙江、江　西、湖南、湖北全境，江　苏、安徽、四川大部，陕西、河南南部，贵州东部，福建、　

广东、广西北部，甘肃南部的部分地区　。在这些地区，　

夏季炎热冬季寒冷，很适宜采用空气源热泵机组作为　

空调冷热源，向建筑室内供冷供热。　空气源热泵空调的主要特点如下：　

（１）空气源热泵空调能充分利用自然能源，能量利　用率高，减少温室效应、环保，安装方便；　（２）对于需要夏季供冷、冬季供热的场合，运用热　

泵进行综合供冷供热，对建筑进行空气调节，可以有效　

节约初投资费用；　（３）空气源热泵空调机组与传统制冷空调机组相　

比，没有冷却塔、冷却水泵、冷却水管路和锅炉，节省设　备的投资和运行费用。　目前，虽然空气源热泵空调已经在我国很多地区　广泛应用，但是在使用中，还存在着一些问题，有待于　

进一步研究和改善：　（１）空气源热泵空调的使用受室外气象条件的限　制。在供热模式下，随着室外温度的降低，其制热量逐　

渐减少，而室内的热负荷却逐渐增加，有可能造成建筑　室内供热量不足的问题。夏季供冷时，随着室外温度的　

升高，建筑冷负荷加大，同时冷凝温度升高，机组效率　下降。因此在选择空气源热泵时，必须充分考虑空调建　

筑的冷热负荷和地域特点，进行综合分析选择。　（２）通过炯分析计算可知，一般的热泵装置中，压　缩机做功只有３０．１８％被利用，其中压缩机炯损失占　

２０．５％，冷凝器占２９．８％，蒸发器占１０．３２％，膨胀阀占　

贝莱特 地/水源热泵空调系统解决方案供应商

土壤源热泵与大金VRV中央空调系统

年运行费用比较

一、基本参数：

取运行时间：夏季运行天数140天，冬季运行天数100天；

取每天运行时间：10小时

取电费：1.1元/度

根据实际的运行参数分析，机组100%工作的时间仅仅占运行周期的10%，75%运行占运行周期的30%，50%运行占运行周期的40%，25%运行占运行周期的20%。由此确定夏、冬季空调运行时间表如下：

二、空调天运行费用

项目 地源热泵机组 大金VRV机组

主机选型 GSHP220Ⅱ，1台

GSHP540Ⅱ，2台

GSHP600Ⅱ，1台

GSHP1610Ⅱ，2台

RHXYQ8PAY1，2台

RHXYQ10PAY1，8台

RHXYQ12PAY1，3台

RHXYQ14PAY1，4台

RHXYQ16PAY1，4台

RHXYQ18PAY1，8台

RHXYQ22PAY1，2台

RHXYQ24PAY1，1台

RHXYQ28PAY1，1台

RHXYQ32PAY1，4台

RHXYQ40PAY1，4台

RHXYQ42PAY1，2台

RHXYQ44PAY1，1台

RHXYQ46PAY1，1台

RHXYQ48PAY1，32台 贝莱特 地/水源热泵空调系统解决方案供应商

末端选型 FP-68WAH，3台

FP-102WAH，24台

FP-136WAH，164台

FP-170WAH，778台

FXDP36NPVC,1台

FXDP40NPVC,1台

FXDP45NPVC,2台

FXDP56NPVC,6台

FXDP63NPVC,9台

FXDP71NPVC,115台

FXFP36KMVC,1台

FXFP45KMVC,2台

FXFP56KMVC,30台

FXFP71KMVC,36台

水源热泵中央空调与常规中央空调的比较

水源热泵中央空调与常规中央空调的情况比较如下表：

项目 地源热泵中央空调 溴化锂吸收式直燃机组 水冷机组+燃油(气)热水锅炉 水冷机组+电热锅炉 家用空调

占地面积 机房占地面积小,可采用小机组灵活安装在各个房间,可不用专用机房 机房占用面积较大 需要冷冻房和锅炉房,占用面积较大 需要冷冻房和锅炉房,占用面积较大 安装在屋面或室外,安装烦琐,维修不便

设备寿命 25年以上 10-15年 冷水机组20年

燃油锅炉10年 冷水机组20年

电锅炉15年 10年

水资源消耗 利用土壤和地下水的热量,不消耗水资源 夏季冷却水消耗量为循环量的1-2%,冬季供热的排污补水 夏季冷却水消耗量为循环量的1-2%,冬季供热的排污补水 夏季冷却水消耗量为循环量的1-2%,冬季供热的排污补水 不消耗水资源

能源消耗 电能,能效比为4-6以上 燃油或燃气,能源利用系数80% 夏季:利用电能,能效比为3.5-4.5,冬季:燃油或燃气,能源利用系数80% 夏季:利用电能,能效比为3.5-4.5,冬季:气,能源利用系数90-95% 电能,额定工况下能耗比3.0-3.5

随气温不同有较大变化

环境保护 无燃烧 无污染 有燃烧污染,冷却塔有一定的噪音和水霉菌污染 有燃烧污染,冷却塔有一定的噪音和水霉菌污染 无燃烧污染,冷却塔有一定的噪音和水霉菌污染 噪音较大

设备维护和运行费用 系统组成简单,运行费用低,维护方便,节约80-90%费用 水泵和冷却塔能耗较大,机组冷量衰减快,维护和运营费用高 需要制冷和加热两套机组和人员,运行维护复杂,锅炉房需要设置安全措施 需要制冷和加热两套机组和人员,运行维护复杂,冬季运行费用高 热泵性能受到气温影响大,运行费用较高

控制灵活性 可分区域控制，各区域可单独制冷或制热，互不影响 集中控制，不能单独选择制冷或制热 集中控制，不能单独选择制冷或制热 集中控制，不能单独选择制冷或制热 集中控制，不能单独选择制冷或制热

0

大金VRV系统及水源热泵之

比较分析

1

前 言

对于一个建筑物来说：空调系统提供一个合适的室内温度，此外，安静的室内环境显得越来越重要，因此，对于一个设计师而言，除了根据建筑物的冷热负荷曲线来确定空调冷量之外，还必须充分考虑空调机组的不同特点、使用场合、业主的长远利益等。

因此，我们在向业主推荐VRV系统前，我们不妨讨论一下VRV系统及水源热泵两种系统。

名词解释：

水源热泵：地源热泵是一种利用地下浅层地热资源（也称地能，包括地下水、土壤或地表水等）的既可供热又可制冷的空调系统。其中使用地下水中地能的称为水源热泵。但由于受水文地质等条件的限制，水源热泵的应用远不及空气源热泵。

2

VRV系统：一种智能型的变频一拖多中央空调系统，室内机和室外机由冷媒铜管连接，单个系统支持高达48HP的高容量系统，由日本最大的空调厂家大金工业株式会社最先开发制造。

膨胀装置

蒸发器 压缩机

冷媒回路

室内空气

经调节后的空气 室内机 冷凝器

室外空气 排气

室外机

膨胀装置 压缩机

3

VRV 系统示意图

1. 系统构成：

1-1 水源热泵系统：

水源热泵供暖空调系统主要分三部分：室外地能换热系统、水源热泵机组和室内采暖空调末端系统。其中水源热泵机主要有两种形式：水-水式或水-空气式。三个系统之间靠水或空气换热介质进行热量的传递，水源热泵与地能之间换热介质为水，与建筑物采暖空调末端换热介质可以是水或空气。

水源热泵工作原理图：

1-2 VRV系统：

系统由室内机和室外机组成；室外机和室内机之间由细小的冷媒铜管连接；制热和制冷只由一台室外机完成；每台室内机都有单独的遥控器进行完善的操作和控制。

VRV工作原理图：

2. 系统优点：

2-1水源热泵系统：

1）节能性：

由于较深的地层中在未受干扰的情况下常年保持恒定的温度，远高于冬季的室外温度，又低于夏季的室外温度，因此地源热泵可克服空气源热泵的技术障碍，但存在其他方面的不足（详见后3-1水源热泵局限性）。
