报告编号试验类别委托单位工程名称管（渠）结构试验日期
；。市政基础设施工程 市政试-53排水管（渠）道闭水试验报告
号井段至 号井段 ，带 号井管径或断面尺寸
试验单位地址： 联系电话：目测渗漏情况试验水头起止井号
声明：未经本 书面批准，不得部分复制试验报告（完整复制除外）。试验单位（盖章）2.见证人（监督员）1.试验规程及评定依据允许渗水量接口作法高于上游管内顶 米
第 页 共 页试 验 次 数第 次 共试 次
备 注试 验 结 论
批准： 审核： 试验： 年 月 日试验结果1. 全长 米，经 小时共渗 立方米2. 折合 立方米/(24小时×公里)立方米/（24小时×公里)

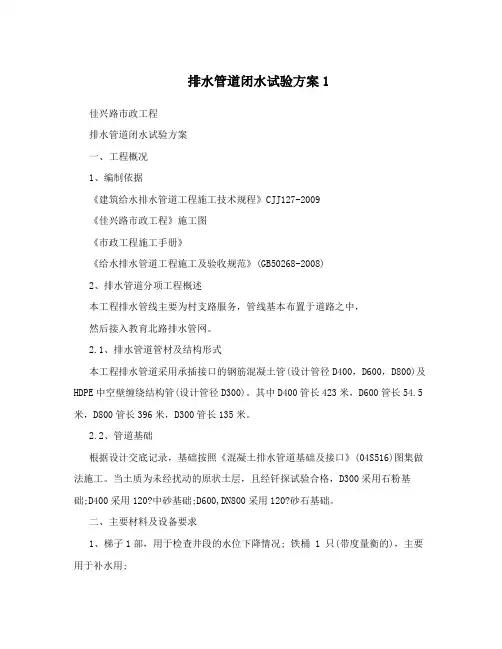

排水管道闭水试验方案1
佳兴路市政工程
排水管道闭水试验方案
一、工程概况
1、编制依据
《建筑给水排水管道工程施工技术规程》CJJ127-2009
《佳兴路市政工程》施工图
《市政工程施工手册》
《给水排水管道工程施工及验收规范》(GB50268-2008)
2、排水管道分项工程概述
本工程排水管线主要为村支路服务，管线基本布置于道路之中，
然后接入教育北路排水管网。
2.1、排水管道管材及结构形式
本工程排水管道采用承插接口的钢筋混凝土管(设计管径D400，D600，D800)及HDPE中空壁缠绕结构管(设计管径D300)。其中D400管长423米，D600管长54.5米，D800管长396米，D300管长135米。
2.2、管道基础
根据设计交底记录，基础按照《混凝土排水管道基础及接口》(04S516)图集做法施工。当土质为未经扰动的原状土层，且经钎探试验合格，D300采用石粉基础;D400采用120?中砂基础;D600,DN800采用120?砂石基础。
二、主要材料及设备要求
1、梯子1部，用于检查井段的水位下降情况; 铁桶 1 只(带度量衡的)，主要用于补水用; 2、潜水泵，设备功率1.5KW，2台(套)，配备,100胶管100米，主要用于闭水试验期间抽水用;
3、试验用水若干。
三、闭水试验应具备的条件
管道闭水试验时，试验管段应具备下列条件:
1、管道及检查井外观质量已检查合格;
2、管道未还土且沟槽无积水;
3、全部预留孔洞应封堵不得漏水;
4、管道两端堵板承载力经核算并大于水压力;除预留进出水管外，应封堵坚固不 得漏水。
5、各种设备已购置，材料已备齐，并已加工和配套完成。
四、闭水试验程序
施工准备?清理检查管内壁?堵管口?井段灌注水?浸泡24小时?检查管外壁及接口渗水情况?补水?测量渗水量?检查验收?抽水回填土方
五、闭水试验的方法
闭水检验记录
单位工程名称：排水管道工程 闭水段部位：
公质1.0.4.4（29）
检验情况 闭水试验时间 开始 点 分 结束 点 分
参加人员 柴建国、刘银平、王晓斌、张晨光、赵云龙、杨栋
管径 DN300 管道长度
闭水方法 磅筒磅水 断面尺寸
规定水头高（m） 2.3 实际闭水水头高
(mm) 2300
允许渗水量m3/d.km 1.38 实际渗水量m3/d.km
检查意见 渗水量符合设计和规范要求
施工单位 中铁十八局集团第五工程有限公司
工程负责人： 质量员： 监理员： 年 月 日
闭水检验记录
单位工程名称：排水管道工程
闭水段部位：
公质1.0.4.4（29）
检验情况 闭水试验时间 开始 点 分 结束 点 分
参加人员 柴建国、刘银平、王晓斌、张晨光、赵云龙、杨栋
管径 管道长度
闭水方法 断面尺寸
规定水头高（m） 实际闭水水头高
(mm)
允许渗水量m3/d.km 实际渗水量m3/d.km
检查意见 渗水量符合设计和规范要求
施工单位 中铁十八局集团第五工程有限公司
工程负责人： 质量员： 监理员： 年 月 日 .
*;;
闭水检验记录
单位工程名称：排水管道工程 闭水段部位：ⅠW01-01#~ⅠW01-02#
实验日期 年 月 日号井段，带号井DN300次数恒压时间ｔ（ｍｉｎ）恒压时间内补入的水量W（L）实测渗水量q（L/(min·m）18:38:1292.780.007428:248:35112.810.007138:448:5392.200.006810.2（m³/24h·km）项目经理质检员监理单位建设单位21.7渗水量测定记录试验段上游设计水头（m）钢筋混凝土管接口种类观测结束时间ｔ２允许渗水量（m³/24h·km）
参加单位及人员****工程试验水头（m）号井至
管外表、接缝外表无明显渗水迹象该段排水管道闭水试验合格试验段长度（m）36.0承插口
折合平均实测渗水量管道闭水试验记录表
外观记录鉴定意见桩号及地段工程名称
观测起始时间ｔ１管材种类管道内径（mm）2.0
页眉内容

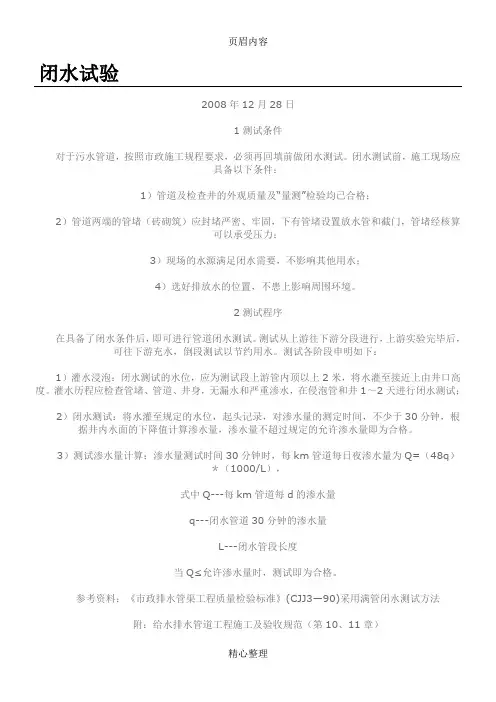

精心整理 闭水试验2008年12月28日
1测试条件
对于污水管道，按照市政施工规程要求，必须再回填前做闭水测试。闭水测试前，施工现场应具备以下条件：
1）管道及检查井的外观质量及“量测”检验均已合格；
2）管道两端的管堵（砖砌筑）应封堵严密、牢固，下有管堵设置放水管和截门，管堵经核算可以承受压力；
3）现场的水源满足闭水需要，不影响其他用水；
4）选好排放水的位置，不患上影响周围环境。
2测试程序
在具备了闭水条件后，即可进行管道闭水测试。测试从上游往下游分段进行，上游实验完毕后，可往下游充水，倒段测试以节约用水。测试各阶段申明如下：
1）灌水浸泡：闭水测试的水位，应为测试段上游管内顶以上2米，将水灌至接近上由井口高度。灌水历程应检查管堵、管道、井身，无漏水和严重渗水，在侵泡管和井1～2天进行闭水测试；
2）闭水测试：将水灌至规定的水位，起头记录，对渗水量的测定时间，不少于30分钟，根据井内水面的下降值计算渗水量，渗水量不超过规定的允许渗水量即为合格。
3）测试渗水量计算：渗水量测试时间30分钟时，每km管道每日夜渗水量为Q=（48q）＊（1000/L），
式中Q---每km管道每d的渗水量
q---闭水管道30分钟的渗水量
L---闭水管段长度
当Q≤允许渗水量时，测试即为合格。
参考资料：《市政排水管渠工程质量检验标准》(CJJ3—90)采用满管闭水测试方法
附：给水排水管道工程施工及验收规范（第10、11章）
页眉内容
精心整理 10.3无压力管道严密性测试
10.3.1污水、雨污水合流及湿陷正交测试土、膨胀土地区的水落管道，回填土前应采用闭水法进行严密性测试。
10.3.2测试管段应按井距分隔，长度不宜大于1km，带井测试。
10.3.3管道闭水测试时，测试管段应符合下列规定：
10.3.4管道闭水测试应符合下列规定：
