伴音通道

一电路组成框图，主要集成电路和信号流程
信号流程，见附图，从天线接收的高频电视信号在调谐器中经高频放大，混频处理后变成中频信号，经预中放和声表面滤波器放大和选频，进入N101进行处理。小信号处理全部在N101内部完成。
图象中频信号经图象中频放大电路放大，同步检波电路解调，得到视频信号和伴音中频信号。
伴音中频信号回到N101中进行限幅放大及调频检波，解调成音频信号，再经过N601的功率放大，推动扬声器发音。
组装彩电(LA76810机芯)原理与检修
组装彩电(LA76810机芯)原理与检修
组装彩电（LA76810机芯）原理与检修
LA76810机心是三洋公司最新推出的一单片式集成电路LA76810/76818为大规模小信号处理电路为主的机心，LA76810内部包括图像/伴音中频处理，亮度/色度信号处理，行场偏转小信号处理电路等，不需外接1H基带延迟线。当需要处理SECAM制式信号时，只要外接一只免调试SECAM解调电路LA7642即可。本机心功能的控制采用三洋公司微处理芯片LC863528B-55K7经I2C总线来完成，是一款性价比高，性能优越的彩电机心之一。（文中相关电路见附图）
4，屏幕显示电路
该机屏幕显示振荡电路在CPU内部，CPU的14脚外接的RC元件为字符振荡滤波，17和18脚输入场行同步脉冲为字符定位，其中行同步信号来自行输出变压器9脚的行逆程脉冲，经电阻R732（82K），R733（5K6）分压V705（2SC1815）倒相后送至CPU的18脚。场同步信号来自场输出集成电路N451的7脚，经电阻R729（150K），R730（10K）分压后再经V704（2SC1815）倒相送入CPU的17脚。CPU的19-21脚分别输出红，绿，蓝屏显字符信号至N101的14-16脚3，同时CPU的22脚输出字符消隐信号至N201的17脚。

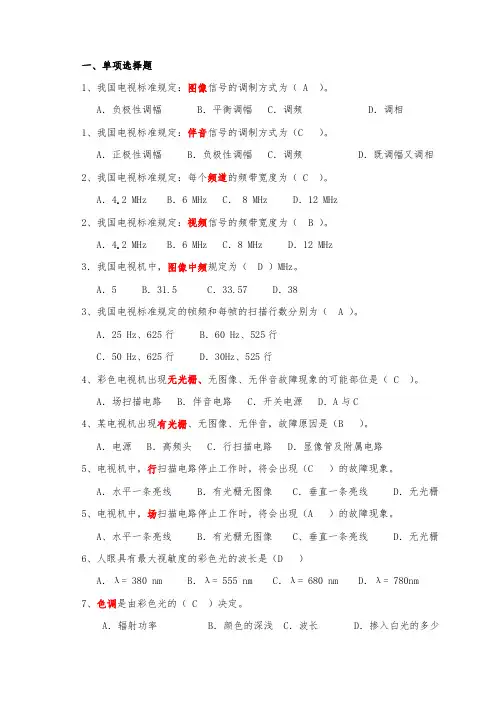

一、单项选择题1、我国电视标准规定：图像信号的调制方式为（ A ）。

A．负极性调幅 B．平衡调幅 C．调频 D．调相1、我国电视标准规定：伴音信号的调制方式为（C ）。

A．正极性调幅 B．负极性调幅 C．调频 D．既调幅又调相2、我国电视标准规定：每个频道的频带宽度为（ C ）。

A．4.2 MHz B．6 MHz C． 8 MHz D．12 MHz2、我国电视标准规定：视频信号的频带宽度为（ B ）。

A．4.2 MHz B．6MHz C．8 MHz D．12 MHz3．我国电视机中，图像中频规定为（ D ）MHz。

A．5 B．31.5 C．33.57 D．383、我国电视标准规定的帧频和每帧的扫描行数分别为（ A ）。

A．25 Hz、625行 B．60 Hz、525行C．50 Hz、625行 D．30Hz、525行4、彩色电视机出现无光栅、无图像、无伴音故障现象的可能部位是（ C ）。

A．场扫描电路 B．伴音电路 C．开关电源 D．A与C4、某电视机出现有光栅、无图像、无伴音，故障原因是（B ）。

A．电源 B．高频头 C．行扫描电路 D．显像管及附属电路5、电视机中，行扫描电路停止工作时，将会出现（C ）的故障现象。

A．水平一条亮线 B．有光栅无图像 C．垂直一条亮线 D．无光栅5、电视机中，场扫描电路停止工作时，将会出现（A ）的故障现象。

A、水平一条亮线 B．有光栅无图像 C、垂直一条亮线 D．无光栅6、人眼具有最大视敏度的彩色光的波长是（D ）A．λ= 380 nm B．λ= 555 nm C．λ= 680 nm D．λ= 780nm 7、色调是由彩色光的（ C ）决定。

A．辐射功率 B．颜色的深浅 C．波长 D．掺入白光的多少7、彩色的色饱和度指的是彩色的（C ）。

A．亮度 B．种类 C．深浅 D．以上都不对8、当三基色信号的强度相等R = G = B时，屏幕呈现的颜色为（ D）。

A．红色 B．绿色 C．蓝色 D．白色9、实现频谱交错时，NTSC制采用了（ A ）。

电视机没有声音是怎么回事
1、设置问题，如果电视机有图像没声音，首先看看是不是按到了遥控器的静音设置，如果是按到了静音设置，电视机在使用的时候肯定是没有声音的。

解决方法：电视机设置了静音导致电视机没有声音，这时只要在电视机上的按键或者是在遥控器上的取消静音设置，这时电视机就会显示出的声音了。

2、伴音故障，在进行电视节目观看的时候，如果电视机是在播放没多久就突然没有声音，这时可能是因为电视机的伴音通道出现了故障。

解决方法：电视机的伴音通道分为了伴音中频解调和伴音功放两大部分。

一般对伴音地方和功放这两个部分通常采用的都是干扰法来判断各级电路是否正常。

3、电源板出现故障，当电视机的电源板出现故障的时候同样会导致电视机出现没有声音的情况。

解决方法：当电视机的电源板出现故障的时候，应该对电视机电源板进行故障排除，还是请专门的维修人员上门进行维修。

4、音视频线未连接，电视机在使用之前是需要将电视机上的音视频线连接好，如果电视机上的音视频线没有正确进行连接，在使用过程中也会出现电视机没有声音的情况。

解决方法：电视机的音视频线是由音频电缆和连接头这两部分组成，当电视机出现没有声音的情况时需要重新将电视机的音视频线连接好。

长虹⼀台彩电TDA1517T伴⾳芯⽚故障维修,⽆伴⾳故障的主要原因 ⼀台长虹彩电图像正常，只是没有伴⾳，伴⾳块⽤的是TDA1517T，检查喇叭正常，外围元件也没发现问题。

⽤⽿机兼听76931的6脚有声⾳。

该伴⾳块外围电路很简单，⼏乎没⼏个元件，应该是坏了，这种伴⾳块不太常⽤，没备件陷⼊困境。

其他伴⾳块多得是(2003，5265，1013等)，⽆奈外围元件多，该机板位置紧密根本没地⽅增加其他元件，最后选择LA4225A伴⾳块代换，这种伴⾳块外围更简单1脚接信号，2.3脚接地，4脚通过电容接喇叭，5脚接电源10V-17V。

不需增加元件，简单易⾏，效果不错。

如果是⽤的TDA1517P可对应安装两块LA4225A， ⼤家要切记：加装⼀块散热⽚并⼀定要可靠接地才能正常⼯作，注意接地点，否则会⼲扰图像。

TDA1517T应⽤电路图 LA4225A应⽤电路图 1、彩电⽆伴⾳故障的主要原因——电视维修检修分析 彩电图像正常⽽⽆伴⾳，说明公共通道、开关电源、视频通道及遥控系统均已正常⼯作，故障主要在伴⾳信号处理电路、⾳量控制、静⾳控制等相关电路中，常有以下⼏个⽅⾯的原因。

(1)供电不正常绝⼤多数彩电伴⾳通道均由多路电源供电，如+5V、+12V、+18V或+24V等，如果某⼀路电源异常或其负载电路有元器件损坏，均会引发⽆伴⾳故障。

(2)CPU电台识别信号异常如果输⼊到微处理器的电台识别信号异常，不仅会引起⽆伴⾳故障，还将出现调节⾳量时屏幕⽆相应的字符显⽰，⽽其他屏显正常;在进⾏⾃动搜台时，还会出现节⽬不能锁定和存储的隐性故障。

但若不进⾏⾃动搜台，则不会影响正常的选台操作。

(3)信号传输中断如果第⼆伴⾳中频信号电路到伴⾳功放电路之间的传输通道中存在故障，则产⽣⽆伴⾳故障。

对于场频脉冲信号参与第⼆伴⾳中频信号识别的彩电，如乐华CT6388W等采⽤MC-15A机芯的彩电，因伴⾳中频识别集成块TA8615内部电路受⑩脚输⼊的场频脉冲控制，所以此类彩电出现⽆伴⾳故障时，还应检查TA8615的⑩脚外接电路器件。
