【CN209838067U】一种基于物联网技术的智能声控系统【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920584126.6(22)申请日 2019.04.26(73)专利权人 四川大学地址 610065 四川省成都市一环路南一段24号(72)发明人 何长鸿　邓茜　张卫华　秦浩钧　王佳宁　易诗雨　(74)专利代理机构 四川力久律师事务所 51221代理人 韩洋(51)Int.Cl.H04L 29/08(2006.01)(54)实用新型名称一种基于LoRa的物联网设备监管系统(57)摘要本实用新型具体涉及一种基于LoRa的物联网设备监管系统，包括：电源模块、数据采集终端、LoRa网关、云端服务器；其中，所述数据采集终端中集成了火灾检测传感器和报警器、六合一空气质量检测传感器，用于数据采集；所述电源模块用于为系统供电；所述数据采集终端的数据输出端基于LoRa无线网络分别与所述LoRa网关的数据采集端口通讯连接；所述LoRa网关与所述云端服务器基于无线网络双向通讯连接。

本系统通过小规模的LoRa组网技术，将传感器采集到的数据发送到LoRa网关，再由网关上传到云服务器，并通过移动终端中的app等平台可视化将信息地展现出来，以实现用户对监测地点的实时化监管；并采用单信道sx1278通信模块作为LoRa网关，可实现成本的最低化。

权利要求书1页 说明书3页 附图1页CN 209488629 U 2019.10.11C N 209488629U权　利　要　求　书1/1页CN 209488629 U1.一种基于LoRa的物联网设备监管系统，其特征在于，包括：电源模块、数据采集终端、LoRa网关、云端服务器；其中，所述数据采集终端中集成了火灾检测传感器和报警器、六合一空气质量检测传感器，用于数据采集；其中，所述电源模块的电源输出端口分别与所述数据采集终端、LoRa网关的供电端口电连接；所述数据采集终端的数据输出端基于LoRa无线网络分别与所述LoRa网关的数据采集端口通讯连接；所述LoRa网关与所述云端服务器基于无线网络双向通讯连接。

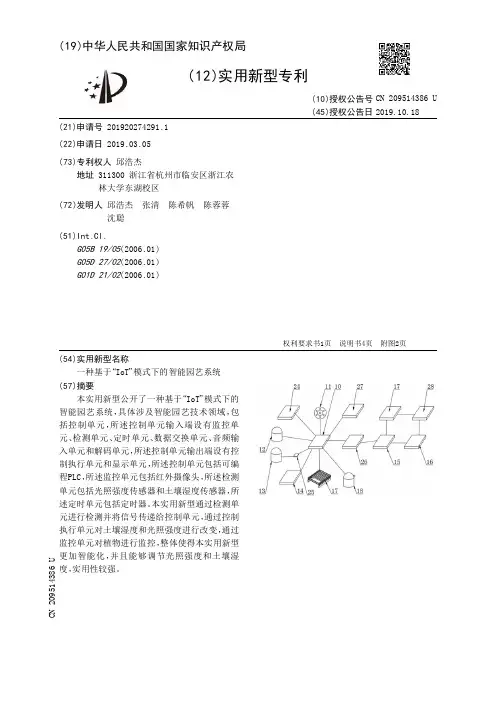

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920274291.1(22)申请日 2019.03.05(73)专利权人 邱浩杰地址 311300 浙江省杭州市临安区浙江农林大学东湖校区(72)发明人 邱浩杰　张清　陈希帆　陈蓉蓉　沈聪　(51)Int.Cl.G05B 19/05(2006.01)G05D 27/02(2006.01)G01D 21/02(2006.01)(54)实用新型名称一种基于“IoT ”模式下的智能园艺系统(57)摘要本实用新型公开了一种基于“IoT ”模式下的智能园艺系统，具体涉及智能园艺技术领域，包括控制单元，所述控制单元输入端设有监控单元、检测单元、定时单元、数据交换单元、音频输入单元和解码单元，所述控制单元输出端设有控制执行单元和显示单元，所述控制单元包括可编程PLC，所述监控单元包括红外摄像头，所述检测单元包括光照强度传感器和土壤湿度传感器，所述定时单元包括定时器。

本实用新型通过检测单元进行检测并将信号传递给控制单元，通过控制执行单元对土壤湿度和光照强度进行改变，通过监控单元对植物进行监控，整体使得本实用新型更加智能化，并且能够调节光照强度和土壤湿度，实用性较强。

权利要求书1页 说明书4页 附图2页CN 209514386 U 2019.10.18C N 209514386U权　利　要　求　书1/1页CN 209514386 U1.一种基于“IoT”模式下的智能园艺系统，包括控制单元(1)，其特征在于：所述控制单元(1)输入端设有监控单元(2)、检测单元(3)、定时单元(4)、数据交换单元(5)、音频输入单元(6)和解码单元(7)，所述控制单元(1)输出端设有控制执行单元(8)和显示单元(9)，所述控制单元(1)包括可编程PLC(10)，所述监控单元(2)包括红外摄像头(11)，所述检测单元(3)包括光照强度传感器(12)和土壤湿度传感器(13)，所述定时单元(4)包括定时器(14)，所述数据交换单元(5)包括云服务器(15)，所述音频输入单元(6)包括智能手机(16)，所述解码单元(7)包括解码器(17)，所述控制执行单元(8)包括可调节式遮阳板(18)和灌溉喷头(19)；所述控制单元(1)用于通过可编程PLC(10)对整体系统进行控制；所述检测单元(3)用于通过光照强度传感器(12)和土壤湿度传感器(13)对光照强度和土壤湿度进行检测，并将检测信号转换为电信号传递给可编程PLC(10)；所述监控单元(2)用于通过红外摄像头(11)对植物的生长情况进行实时监控；所述控制执行单元(8)用于通过可调节式遮阳板(18)和灌溉喷头(19)来改变光照条件和土壤湿度。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920329360.4(22)申请日 2019.03.15(73)专利权人 张立地址 710000 陕西省西安市莲湖区昆明路6号26号楼1单元16层1605号(72)发明人 张立　(51)Int.Cl.F24F 7/06(2006.01)F24F 13/28(2006.01)F24F 11/52(2018.01)F24F 11/58(2018.01)F24F 11/56(2018.01)F24F 11/50(2018.01)F24F 11/77(2018.01)F24F 11/80(2018.01)F24F 110/10(2018.01)F24F 110/50(2018.01) (54)实用新型名称一种多控制全智能新风机系统(57)摘要本实用新型公开了一种多控制全智能新风机系统，包括新风机、遥控器、检测仪和服务器；本实用新型在结构上设计合理，实用性很高，工作时，本实用新型能够方便地为不同用户控制，且本装置的操作方式多样，通过显示屏可手动操作，用户通过微信小程序即可通过移动终端遥控操作新风机，在声纹识别模块的作用下，也可通过语音交互的方式来控制新风机，并且即使不同的用户发出相同的语音指令内容时，新风机也可以通过声纹识别出用户身份，进而按照存储模块或服务器中该用户预定义的新风机运行参数执行相应的操作，也可以通过检测仪的反馈信息来控制新风机系统，还可以用遥控器来控制新风机系统，选择范围广。

权利要求书1页 说明书3页 附图1页CN 209857319 U 2019.12.27C N 209857319U权　利　要　求　书1/1页CN 209857319 U1.一种多控制全智能新风机系统，包括新风机、遥控器(15)、检测仪(13)和服务器(17)，其特征在于，所述新风机包括机体(1)、电器盒(8)和送风管(4)，所述机体(1)右端下侧设置有进风口，所述进风口内设置有多层滤芯(2)，所述机体(1)内部底端设置有风机(3)，所述风机(3)右端通过风管连接多层滤芯(2)，所述风机(3)左端连接有送风管(4)，所述送风管(4)中部设置有热交换器(5)，所述送风管(4)上部设置有电辅热单元(6)，所述风机(3)右端上侧内嵌设置有电器盒(8)，所述电器盒(8)右端从上到下依次内嵌设置有存储模块(10)、声纹识别模块(11)、通信模块(12)和传感器(14)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920242567.8(22)申请日 2019.02.26(73)专利权人 深圳市法码尔科技开发有限公司地址 518112 广东省深圳市龙岗区南湾街道布澜路联创科技园一期8栋3楼西(72)发明人 杨平　杨发波　冯海峰　叶涛　(51)Int.Cl.B60R 11/02(2006.01)(54)实用新型名称一种智能语音控制的固定装置(57)摘要本实用新型公开了一种智能语音控制的固定装置，包括固定车载支架的万向头，支撑杆以及固定机构，所述固定机构内部设有智能语音控制单元和语音采集器，所述语音采集器收集语音指令并传输给语音控制单元，所述语音控制单元接收并执行语音指令。

智能语音固定装置能够代替支架本体固定语音控制单元并且能够避开手机遮挡语音信号，使接收语音信号更稳定，更小巧，更方便。

权利要求书1页 说明书2页 附图1页CN 209534927 U 2019.10.25C N 209534927U权　利　要　求　书1/1页CN 209534927 U1.一种智能语音控制的固定装置，包括固定车载支架的万向头，支撑杆以及固定机构，其特征在于，所述固定机构内部设有智能语音控制单元和语音采集器，所述语音采集器收集语音指令并传输给语音控制单元，所述语音控制单元接收并执行语音指令。

2.如权利要求1所述的智能语音控制的固定装置，其特征在于，所述固定机构还包括吸盘，摇臂和支撑台，所述吸盘与所述摇臂联动连接，所述摇臂固定连接于所述支撑台上，所述摇臂转动时，所述吸盘变形固定在被固定物上。

3.如权利要求2所述的智能语音控制的固定装置，其特征在于，所述支撑台正面设有语音接收器。

4.如权利要求1所述的智能语音控制的固定装置，其特征在于，所述支撑杆设有延长拉伸杆。

2。
