华为实验指导书(更新)

  • 格式：doc
  • 大小：612.00 KB
  • 文档页数：19

实验1 计算机和交换机基本配置 1.1组网及业务描述

添加一台S3700交换机，两台PC。熟悉计算机、交换机命令。 1.2配置与验证 1、配置交换机 双击交换机，进入终端配置： system-view ;进入系统视图 [Huawei]sysname SW1 ;交换机命名 [SW1]display current-config ;显示当前配置 [SW1]dis curr ;上一行命令的缩写 [SW1]display interface brief ;查看所有端口状态 [SW1]interface ethernet0/0/1 ;进入接口视图 [SW1-Ethernet0/0/1]undo negotiation auto ;配置端口工作在非自协商模式 [SW1-Ethernet0/0/1]speed 100 ;配置端口工作速率为100M [SW1-Ethernet0/0/1]duplex full ;配置端口双工模式为全双工 [SW1-Ethernet0/0/1]port link-type access ;配置本端口为Access端口 [SW1-Ethernet0/0/1]quit [SW1]display interface e0/0/1 ;查看端口状态 [SW1]dis curr [SW1]interface ethernet0/0/1 [SW1-Ethernet0/0/1]shutdown ;关闭端口 [SW1-Ethernet0/0/1]undo shutdown ;激活端口 [SW1-Ethernet0/1]quit [SW1]vlan 10 ;创建/进入Vlan [SW1-vlan10]port ethernet0/0/1 ;将端口e0/0/1加入vlan10 [SW1-vlan10]port ethernet0/0/2 ;将端口e0/0/2加入vlan10 [SW1-vlan10]quit [SW1]dis vlan ;显示vlan配置 [SW1]quit save ;保存配置 2、配置PC 双击PCA，进入基础配置，将PCA的IP地址设为172.16.1.21，掩码为255.255.0.0 同样，将PCB的IP地址设为172.16.1.22，掩码为255.255.0.0 双击PCA，进入命令行： PC>ipconfig ;显示IP地址 PC>ping 172.16.1.22 ;测试连通性 练习： 在PCA中执行ping 172.16.1.22命令后 (1)写出PCA、PCB的ARP缓存表及交换机SW的MAC地址表（要求包含以下三项：MAC Address、VLAN、Port）。 注:用arp –a 命令查看PC的ARP缓存表; 用display mac-address 显示交换机的MAC地址表。 (2)画图说明PCA发出的各数据包的封装关系，写出数据包中的地址。

实验2 链路聚合 2.1组网及业务描述

图2-1端口聚合配置拓扑图 交换机SW2、SW3通过两条双绞线连接，将两条链路聚合以提高链路带宽，实现流量负载分担。 2.2 配置与验证 一、在SW2上聚合端口 1、创建Eth-Trunk [SW2]int eth-trunk 1 2、向Eth-Trunk加入成员接口 [SW2-Eth-Trunk1]trunkport e0/0/6 [SW2-Eth-Trunk1]trunkport e0/0/7 3、验证聚合 [SW2]display eth-trunk 1

可见e0/0/6和e0/0/7聚合成功。 二、在SW3上聚合端口 1、创建Eth-Trunk [SW3]int eth-trunk 1 2、向Eth-Trunk加入成员接口 [SW3-Eth-Trunk1]trunkport e0/0/6 [SW3-Eth-Trunk1]trunkport e0/0/7 3、验证聚合 [SW3]display eth-trunk 1 可见e0/0/6和e0/0/7聚合成功。 2.3 保存配置 save save

实验3 VLAN基础配置(考试重点） 3.1组网及业务描述

图3-1 VLAN基础配置拓扑图

两台交换机SW2、SW3通过双绞线连接，VLAN10和VLAN20的PC分别 连到SW2和SW3，VLAN10的用户PC21和PC31需要互通，VLAN20的用户 PC22和PC32需要互通，同时VLAN10和VLAN20相互隔离。 3.2配置与验证 一、创建VLAN并配置端口所属VLAN 1.配置SW2 [SW2]interface e0/0/8 [SW2-Ethernet0/0/8]port link-type access #配置本端口为Access端口# [SW2-Ethernet0/0/8]quit [SW2]vlan 10 [SW2-vlan10]port e0/0/8 #在VLAN10下加入对应端口# [SW2]interface e0/0/9 [SW2-Ethernet0/0/9]port link-type access #配置本端口为Access端口# [SW2-Ethernet0/0/9]quit [SW2]vlan 20 [SW2-vlan20]port e0/0/9 #在VLAN20下加入对应端口# 2.配置SW3 [SW3]interface e0/0/8 [SW3-Ethernet0/0/8]port link-type access #配置本端口为Access端口# [SW3-Ethernet0/0/8]quit [SW3]vlan 10 [SW3-vlan10]port e0/0/8 #在VLAN10下加入对应端口# [SW3]interface e0/0/9 [SW3-Ethernet0/0/9]port link-type access #配置本端口为Access端口# [SW3-Ethernet0/0/9]quit [SW3]vlan 20 [SW3-vlan20]port e0/0/9 #在VLAN20下加入对应端口# 其它端口都在vlan1（默认） ——再检查PC21与PC22的连通性、PC31与PC32的连通性。 ——PC21与PC31都在Vlan10，它们能连通吗？为什么？ ——PC22与PC32都在Vlan20，它们能连通吗？为什么？ 二、配置Trunk 端口 1.配置SW2 [SW2]interface e0/0/1 [SW2-Ethernet0/0/1]port link-type trunk #配置本端口为Trunk端口# [SW2-Ethernet0/0/1]port trunk allow-pass vlan 10 20 #本端口允许VLAN10、VLAN20通过# 2.配置SW3 [SW3]interface e0/0/1 [SW3-Ethernet0/0/1]port link-type trunk #配置本端口为Trunk端口# [SW3-Ethernet0/0/1]port trunk allow-pass vlan 10 20 #本端口允许VLAN10、VLAN20通过#

三、结果验证

1.查看端口状态 [SW2]display current-config

………

可以看到，SW2的e0/0/1是TRUNK端口，允许VLAN10和VLAN20透传。 SW2的e0/0/8是ACCESS端口，只允许VLAN10通过； SW2的e0/0/9是ACCESS端口，只允许VLAN20通过； [SW3]的端口信息与SW2类似。 2.检查PC21、PC22、PC31、PC32之间的连通性 使用Ping命令检查VLAN内和VLAN间的连通性。 可以看到属于VLAN10的PC21、PC31之间可以跨交换机互访，属于VLAN20的 PC22、PC32之间也可以跨交换机互访，而VLAN10和VLAN20不能互访。 3.显示VLAN配置 3.3 保存配置 save save

练习： 在PC21中执行ping 172.16.1.31命令后 (1)写出各PC的ARP缓存表以及交换机SW2、sw3的MAC地址表（要求包含以下三项：MAC Address、VLAN、Port）。 (2)画图说明PC21发出的各数据包的封装关系，写出数据包中的地址。

实验4 配置Stp 4.1组网及业务描述 在一个复杂网络中，网络规划者由于冗余备份的需要，一般都倾向于在设备之间部署多条物理链路。这样就难免会存在环路，若网络中存在环路，可能会引起广播风暴和MAC地址表项被破坏。 STP（Spanning Tree Protocol）是生成树协议的英文缩写。该协议可应用于环路网络，通过一定的算法将环路网络修剪成无环路的树型网络，从而防止报文在环形网络中不断增生和无限循环，避免交换机由于重复接收相同的报文造成处理能力下降。 STP协议通过在交换机之间传递桥协议数据单元BPDU（Bridge Protocol Data Unit）来实现，通过阻塞某个端口以达到破除环路的目的。

合集下载

《华为技术认证HCNA网络技术实验指南》配置

《华为技术认证HCNA网络技术实验指南》配置

《华为技术认证HCNA网络技术实验指南》配置HCNA网络技术实验指南主要包括以下几个方面的内容：1.实验环境准备：实验指南给出了实验所需的软硬件环境配置要求，包括操作系统要求、硬件设备要求等，帮助学员搭建一个符合实验要求的实验环境。

2.实验一：基本网络配置：这个实验主要是介绍了网络设备的基本配置，包括设备初始化、设备密码设置、设备IP地址设置、设备接口配置等。

3.实验二：交换机配置：这个实验主要是介绍了交换机的基本配置，包括VLAN的配置、端口的配置、交换机之间的链路聚合（LAG）配置等。

4.实验三：静态路由配置：这个实验主要是介绍了静态路由的配置，包括路由表的配置、默认路由的配置、静态路由的配置等。

5.实验四：网络服务配置：这个实验主要是介绍了网络服务的配置，包括DHCP服务的配置、DNS服务的配置、NAT服务的配置等。

6.实验五：网络安全配置：这个实验主要是介绍了网络安全的配置，包括ACL（访问控制列表）的配置、ARP防护的配置、端口安全的配置等。

7.实验六：无线网络配置：这个实验主要是介绍了无线网络的配置，包括基本的无线网络配置、无线网络安全配置等。

通过完成这些实验，学员可以全面掌握华为网络设备的基本配置和网络服务的配置，培养实际操作的能力和解决问题的能力。

此外，《华为技术认证HCNA网络技术实验指南》还提供了详细的实验步骤、截图和实验报告的写作指导，方便学员进行实验记录和实验报告的撰写。

总之，华为技术认证HCNA网络技术实验指南是一本很好的教材，可以帮助学员全面提高网络技术方面的实际操作能力和问题解决能力，对于准备参加华为HCNA认证考试的学员来说，是一本非常有价值的指导书。

计算机网络实验指导基于华为平台 实验报告 实验1.3.1 测试本地主机的IP配置是否正确

计算机网络实验指导基于华为平台 实验报告 实验1.3.1 测试本地主机的IP配置是否正确

4,命令"pingIocalhostw与“ping127.0.0.1”的结果有何不同?
步骤4：
5,请将“ping本地主机名”结果的截图粘贴到实验报告中。
6,命令“ping本地主机名”与"pingIocalhostw的结果有何不同?
7,主机名对应的IP地址是什么？与配置的IPv4地址一致吗？请将结果填入表1-8中。
实验报告
实验名称：实验1.3・1：测试本地主机的IP配置是否正确
学院：班级：学号：姓名：
步骤1：
1,请将“ping127.0.0.1"结果的截图粘贴到实验报告中。
步骤2：
2,请将“ping本地主机的IPv4地址”结果的截图粘贴到实验报告中。
步骤3：
3,请将pinglocalhost"结果的截图粘贴到实验报告中。
表1-8主机名及其IP地址
主机名
配置的IPv4地址
Ping结果中的IPv4地址
IPv4地址是否一致

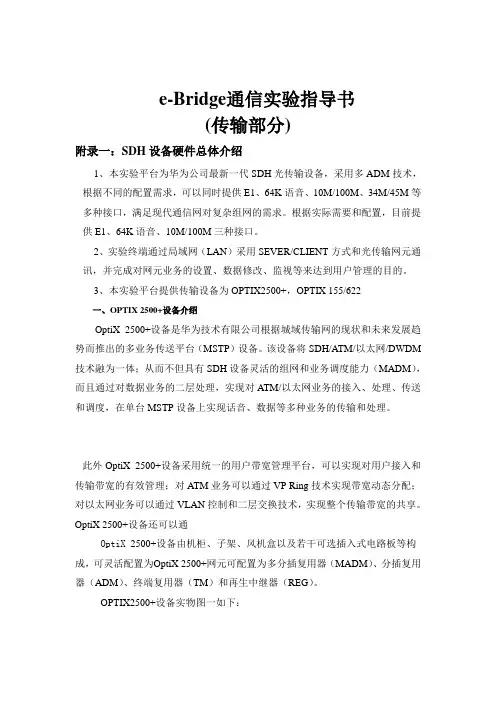

SDH传输实验指导书
