第十三章欧姆定律一、选择题1.由欧姆定律公式可知（）A. 同一导体两端的电压跟通过导体的电流成反比B. 导体两端的电压为零时，因为没有电流通过，所以导体电阻为零C. 导体中的电流越大，导体的电阻就越小D. 导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示2.现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是图（）A. B.C. D.3.如图甲所示为一个天然气泄漏检测电路，电源电压恒定不变，R0为定值电阻，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，则下列说法正确的是（）A. 天然气浓度增大，电压表示数变小B. 天然气浓度减小，电流表示数变大C. 天然气浓度增大，电路消耗的总功率变小D. 天然气浓度减小，电压表与电流表示数的比值不变4.某同学用电流表和电压表测甲、乙两段导体的电阻后作出如图所示的图象，由此可判断（）A. R甲=R乙B. R甲＞R乙C. R甲＜R乙D. 条件不足，无法确定5.用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U-I的图象，如图甲、乙所示.对于图象的分析，以下说法错误的是（）A. 由甲图可知，定值电阻的阻值为1ΩB. 由甲图可知，电阻不随其两端的电压和导体中的电流而改变C. 为了减小误差，应该用多次测量求平均值的方法，计算小灯泡的电阻D. 由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大6. 如图所示的电路中，电源电压不变，只闭合开关S1时，电压表V1与V2的示数之比为3：2，只闭合开关S2时，电压表V1与V2的示数之比为5：3，则R1与R2的电阻之比为（）A. 4：3B. 2：3C. 3：5D. 5：37.如图所示的电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=3：2；当开关S断开，甲、乙两表是电流表时，则两表的示数之比I甲：I乙为（）A. 1：2B. 1：3C. 2：3D. 3：18.如图所示，A1、A2是完全相同的两个电流表，都有3A和0.6A两个量程，闭合开关后，发现两个电流表指针偏转的角度相同，则（）A. R1：R2=4：1B. R1：R2=1：4C. R1：R2=1：5D. R1：R2=5：19.如图所示，电源两端电压不变。

当滑动变阻器滑片P向左滑动的过程中，下列说法正确的是（）A. 总电阻变小B. 电压表V1的示数变小C. 电压表V2的示数变小D. 电流表A示数变小10.在如图所示的电路中，R0、R1为定值电阻，R2为滑动变阻器，闭合开关S，当滑动变阻器的滑片P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数的变化量分别用△I、△U1、△U2和△U3表示．则在滑片P向下滑动的过程中，下列说法错误的是（）A. 不变，不变B. U2=U1+U3C. 不变D. |△U2|=|△U1|+|△U3|11.对“探究电流跟电阻的关系”和“伏安法测量电阻”这两个实验，说法不正确的是（）A. 它们都是采用控制变量的研究方法B. 它们的实验电路图在教科书中是相同的C. 前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D. 后者多次测量的目的是取电阻的平均值，减小误差12.图为某同学在做电学实验时的电路的一部分，根据此电路图，你可以判断该同学正在做的实验是（）A. 肯定是测定小灯泡的电功率B. 肯定是测定小灯泡的灯丝电阻C. 肯定是研究小灯泡的电流、电压关系D. 以上三个实验均有可能二、填空题13.将6V的电压加在用电器两端时，通过的电流是0.2A，该用电器的电阻是________Ω；将3V的电压加在同一用电器两端时，通过电路的电流是________A。

14.某导体两端的电压为3V，通过它的电流为0.6A时，其电阻为________Ω．当加在该导体两端的电压为0V时，其电阻为________Ω．15.如图所示的电路中，电源电压不变，开关S1闭合后，开关S2由断开到闭合，电路中的总电阻将________.若S1仍闭合，S2断开，将滑片P向左移动，则电压表和电流表的示数的比值将________（均选填“变大”、“不变”或“变小”）16.如图所示，图甲是额定电压为6V的小灯泡L的I﹣U图象，现把它与定值电阻R0和滑动变阻器R组成串联电路，如乙图所示，电源电压保持12V不变．无论变阻器滑片怎样移动，小灯泡两端电压都不超过3V～6V的范围．则小灯泡L额定电流是________A；定值电阻R0的阻值________Ω；滑动变阻器的最大阻值为________Ω．17.小明用图所示的电路探究“电阻上的电流跟它两端电压的关系”。

（1）连接电路时，开关要________ ；（2）闭合开关后，无论怎样调节滑动变阻器的滑片，都发现电流表无示数，电压表有示数，其原因可能是电阻R________ （选填“断路”或“短路”）；（3）排除故障后，小明在实验中通过调节滑动变阻器的滑片，测出电阻R在不同电压下的电流值，如表所示：①小明在实验中所用电阻R的阻值约为________Ω；②分析表中的数据得出结论是：________。

18.图是关于电阻A、B的I﹣U图象．由图可知，电阻值较小的电阻是________Ω．若将A、B两电阻并联后接在电压为3V的电源两端，则并联电路干路中的电流是________ A．19.电阻R1=10Ω，R2=20Ω，将它们串联在同一电路中，当电路闭合时，通过它们的电流之比I1：I2=________，它们两端的电压之比U1：U2=________．20.如图所示，电源电压等于6V且保持不变，灯L1的电阻等于10Ω，灯L2的电阻等于20Ω。

则闭合开关S，电压表示数为________ V，电流表示数为________ A；断开开关S，电压表示数为________ V。

三、实验探究题21.小明想利用一块电流表和阻值已知的电阻R0测量电阻R X的阻值．小明选择了满足实验要求的电源、电流表，并连接了部分实验电路，如图所示．（1）请你添加一根导线帮助小明完成实验电路的连接．（2）当开关S1闭合、S2断开时，电流表的示数为I1；当开关S1、S2都闭合时，电流表的示数为I2．请用I1、I2和R0表示R X，R X=________．22. 在“测量小灯泡电阻”的实验中，电源电压为3V，小灯泡的额定电压为2.5V．（1）实验前在检查实验器材时，发现电压表的指针指在了零刻线的左侧，接下来的操作是：________．（2）请你用笔画线代替导线把图甲中的电压表连入电路．（3）在一次实验中，为使小灯泡正常发光，应调节滑动变阻器的滑片使电压表的示数为________V，此时电流表示数如图乙所示，则小灯泡正常发光时的电阻为________Ω．（4）若使小灯泡两端电压逐次降低，应将滑动变阻器的滑片向________端移动．下表是改变滑动变阻器滑片位置后得到的另外两组数据，发现每次测得的电阻值都不相同．你认为产生这种现象的原因是________．23.在测量电阻约为10Ω的定值电阻Rx的实验中，小明和小亮用如图所示的器材进行实验．（1）用笔画线代替导线在甲图中完成实物电路连接，要求滑动变阻器的滑片向右滑动时连入电路的电阻变小．（2）小明把最后一根导线连接完毕后，看到电压表和电流表立即有较大示数．小亮认为在实验操作中有两处错误，其中一处是滑动变阻器的滑片没有滑到电阻最大的位置，还有一处是________．（3）改正错误后，小明改变Rx两端的电压和电流，两次测得的电阻值分别为R1=10.1Ω，R2=10.2Ω，第三次测量时，电流表的示数为0.26A，电压表的示数如图乙所示为________V．根据以上三次实验数据，最后得出Rx=________Ω．（4）测量结束后，小亮提出利用这个电路还可以测量小灯泡的电功率，于是小明把定值电阻换成额定电压为2.5V、电阻约为10Ω的小灯泡进行实验．闭合开关，改变滑动变阻器滑片P的位置，使电压表的示数为2.5V时，此时灯泡的电功率________（填“大于”、“小于”或“等于”）它的额定功率．四、综合题24.如图所示，把15Ω的电阻R1和10Ω的电阻R2并联起来．闭合开关S后，电流表的示数为0.3A．求：（1）电源电压；（2）通过电阻R1的电流．25.在如图1所示电路中，电源电压4.5伏保持不变，变阻器上标有“20Ω，2A”字样．闭合开关S后，电流表和电压表指针的位置分别如图2所示．（1）求此时变阻器R2连入电路的电阻值．（2）求电流在1min内通过电阻R1所做的功．（3）通过计算说明，在电路安全工作前提下，移动变阻器滑片P，电表示数能否达到所选量程的最大值．26.为防止酒驾事故的出现，酒精测试仪被广泛应用．有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图甲所示．当酒精气体的浓度为0时，R1的电阻为60Ω．在图乙所示的工作电路中，电源电压恒定不变，定值电阻R2=40Ω．求：（1）当被检测者的酒精气体的浓度为0时，电压表的示数是3.6V求电源电压是多少；（2）现在国际公认的酒驾标准是0.2mg/ml≤酒精气体浓度≤0.8mg/ml，当电流表的示数为0.18A时，试通过计算判断被检测者是否酒驾．答案解析一、选择题1.【答案】D【解析】：A、电压是形成的电流的原因，不会随电流的变化而变化．此选项错误；B、导体两端的电压为零时，电流为零，但导体电阻不为零．此选项错误；C、导体中的电流越大，说明两端电压越大，但电阻不变．此选项错误；D、在物理学中，导体的电阻等于两端的电压与通过的电流的比值．此选项正确．故选D．【分析】①电阻一定时，通过导体的电流与电压成正比；电压一定时，通过导体的电流与电阻成反比；②电阻是导体本身所具有的性质，与通过它的电流、它两端的电压无关．其大小等于导体两端的电压与通过导体的电流之比．2.【答案】A【解析】：A、两电阻串联，电流表测量通过电路的电流，无法比较两电阻阻值的大小，故A不可行，符合题意；B、两个电阻串联，两个电压表分别测量两个电阻两端的电压，根据电压的大小就可以比较出电阻的大小，故B可行，不符合题意；C、两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通过电阻的电流越小，故C 可行，不符合题意；D、两个电阻并联，一个电流表测干路电流，一个测支路电流，根据并联电路的电流特点求出另一支路的电流大小，根据欧姆定律和并联电路电压规律可知电阻越大，通过电阻的电流越小，故D可行，不符合题意。

故选A。

【分析】（1）串联电路中，各处电流相等，阻值大的电阻两端的电压大，阻值小的电阻两端的电压小；（2）并联电路中，各支路电阻两端的电压相等，阻值大的电阻通过的电流小，阻值小的电阻通过的电流大。

合集下载

2019年精选初中九年级上册物理第十三章 欧姆定律＊第四节 电阻的串联与并联鲁教版习题精选【含答案解析】

2019年精选初中九年级上册物理第十三章 欧姆定律＊第四节 电阻的串联与并联鲁教版习题精选【含答案解析】

2019年精选初中九年级上册物理第十三章欧姆定律＊第四节电阻的串联与并联鲁教版习题精选【含答案解析】五十九第1题【单选题】已知电阻R1和R2的阻值的大小关系为R1＜R2 ，则如图所示的四个电路中总阻值最小的是( ) A、B、C、D、【答案】：【解析】：第2题【单选题】一个阻值为5欧的电阻与一个阻值为500欧的电阻并联，等效一定是( )A、小于5欧B、大于5欧小于10欧C、等于5.5欧D、等于505欧【答案】：【解析】：第3题【单选题】某导线长4m，电阻为5Ω，若把它对折后并起来使用，则它的电阻( )A、一定大于5ΩB、一定等于5ΩC、一定小于5ΩD、上述三种情况都有可能【答案】：【解析】：第4题【单选题】一位无线电爱好者，在修理收音机时需要一只约几欧的电阻，而他的工具盒里的电阻虽然很多，但都是几十欧或几百欧以上的大电阻．那么，这位无线电爱好者( )A、只好去商场购买B、可以取几只适当的大电阻并联代替C、可以取几只适当的大电阻串联代替D、从大电阻上剪取一部分使用【答案】：【解析】：第5题【单选题】如图所示的四个电路中，已知定值电阻R1和R2的阻值大小关系为R1＞R2 ．在这四个电路中，电路的等效电阻最小的是( )A、B、C、D、【答案】：【解析】：第6题【填空题】如图所示电路，电源电压为6V，L1电阻为10Ω，L2的电阻为20Ω，开关闭合后电压表的示数为______V，流过L2的电流为______A．A、2B、0.2【答案】：【解析】：第7题【填空题】把一根均匀电阻丝弯折成一个封闭的等边三角形ABC，如图所示．图中D为AB边的中点．如果A、C 之间的电阻大小为8欧，则B,D之间的电阻大小为______（A）8欧（B）6欧（C）5欧（D）4欧．A、C【答案】：【解析】：第8题【填空题】王锐同学在修理电子玩具时，需要用一个7.5Ω的电阻，但他手边只有阻值为2Ω、10Ω、20Ω、30Ω的电阻各一个，他可以通过______来获得阻值为7.5Ω的电阻，通过______来获得阻值为12Ω的电阻。

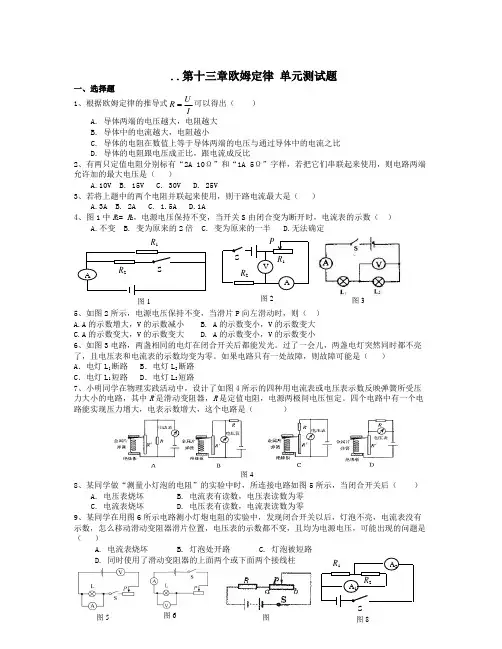

鲁教版物理九年级上学期第十三章《欧姆定律》word单元测试题含答案解析

鲁教版物理九年级上学期第十三章《欧姆定律》word单元测试题含答案解析

..第十三章欧姆定律单元测试题一、选择题1、根据欧姆定律的推导式IUR 可以得出（）A. 导体两端的电压越大，电阻越大B. 导体中的电流越大，电阻越小C. 导体的电阻在数值上等于导体两端的电压与通过导体中的电流之比D. 导体的电阻跟电压成正比，跟电流成反比2、有两只定值电阻分别标有“2A 10Ω”和“1A 5Ω”字样，若把它们串联起来使用，则电路两端允许加的最大电压是（）A.10VB. 15VC. 30VD. 25V3、若将上题中的两个电阻并联起来使用，则干路电流最大是（）A.3AB. 2AC. 1.5AD.1A4、图1中R1= R2，电源电压保持不变，当开关S由闭合变为断开时，电流表的示数（）A.不变B. 变为原来的2倍C. 变为原来的一半D.无法确定5、如图2所示，电源电压保持不变，当滑片P向左滑动时，则（）A.A的示数增大，V的示数减小B. A的示数变小，V的示数变大C.A的示数变大，V的示数变大D. A的示数变小，V的示数变小6、如图3电路，两盏相同的电灯在闭合开关后都能发光。

过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零。

如果电路只有一处故障，则故障可能是（）A．电灯L1断路 B．电灯L2断路C．电灯L1短路 D．电灯L2短路7、小明同学在物理实践活动中，设计了如图4所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路，其中R`是滑动变阻器，R是定值电阻，电源两极间电压恒定。

四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是（）85所示，当闭合开关后（）A. 电压表烧坏B.电流表有读数，电压表读数为零C. 电流表烧坏D. 电压表有读数，电流表读数为零9、某同学在用图6所示电路测小灯炮电阻的实验中，发现闭合开关以后，灯泡不亮，电流表没有示数，怎么移动滑动变阻器滑片位置，电压表的示数都不变，且均为电源电压，可能出现的问题是（）A. 电流表烧坏B. 灯泡处开路C. 灯泡被短路D. 同时使用了滑动变阻器的上面两个或下面两个接线柱10、在如图7所示的电路中，滑动变阻器的最大阻值是电阻R 的7倍，电源电压为U （恒定不变）。

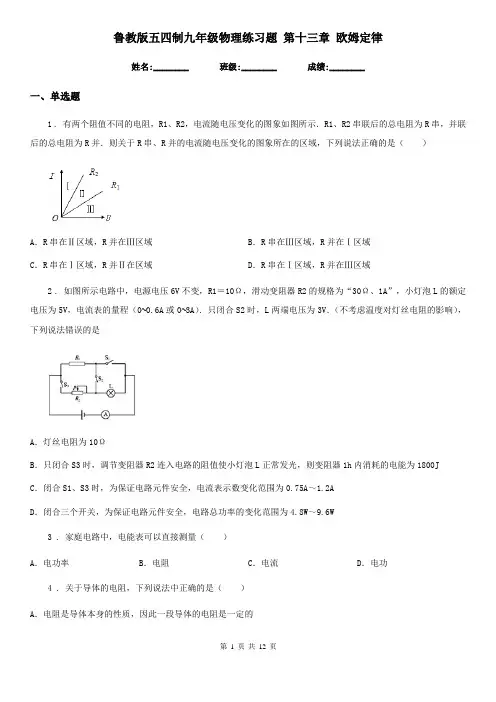

鲁教版五四制九年级物理练习题 第十三章 欧姆定律

鲁教版五四制九年级物理练习题 第十三章 欧姆定律

鲁教版五四制九年级物理练习题第十三章欧姆定律姓名:________ 班级:________ 成绩:________一、单选题1 . 有两个阻值不同的电阻，R1、R2，电流随电压变化的图象如图所示．R1、R2串联后的总电阻为R串，并联后的总电阻为R并．则关于R串、R并的电流随电压变化的图象所在的区域，下列说法正确的是（）A．R串在Ⅱ区域，R并在Ⅲ区域B．R串在Ⅲ区域，R并在Ⅰ区域C．R串在Ⅰ区域，R并Ⅱ在区域D．R串在Ⅰ区域，R并在Ⅲ区域2 . 如图所示电路中，电源电压6V不变，R1＝10Ω，滑动变阻器R2的规格为“30Ω、1A”，小灯泡L的额定电压为5V，电流表的量程（0∼0.6A或0∼3A）．只闭合S2时，L两端电压为3V．（不考虑温度对灯丝电阻的影响），下列说法错误的是A．灯丝电阻为10ΩB．只闭合S3时，调节变阻器R2连入电路的阻值使小灯泡L正常发光，则变阻器1h内消耗的电能为1800JC．闭合S1、S3时，为保证电路元件安全，电流表示数变化范围为0.75A～1.2AD．闭合三个开关，为保证电路元件安全，电路总功率的变化范围为4.8W～9.6W3 . 家庭电路中，电能表可以直接测量（）A．电功率B．电阻C．电流D．电功4 . 关于导体的电阻，下列说法中正确的是（）A．电阻是导体本身的性质，因此一段导体的电阻是一定的B．长短、粗细都相同的不同材料的导体的电阻值一定不同C．电阻是导体对电流的阻碍作用，电路中没有电流时也就没有电阻D．电灯泡的电阻，发光时比不发光时大得多5 . 从欧姆定律可以导出公式R=U/I，下列说法正确的是A．当电压增大2倍时，电阻R增大2倍B．当电流强度增大2倍时，电阻R减小为二分之一C．当电压为零时，电阻R值不为零D．当电压为零时，电阻R也为零6 . 如图所示，在“探究影响导体电阻大小的因素”的实验中，分别将三根横截面积相同的金属丝接入电路。

下列说法错误的是（）A．电流表示数越大，表明接入电路中的金属丝的电阻越小B．该电路可以探究导体的电阻大小是否跟导体的材料有关C．该电路可以探究导体的电阻大小是否跟导体的长度有关D．仅将电路中的电流表换成电压表也能完成本实验7 . 一个定值电阻接在某段电路中，当电压为，通过它的电流为，当电压变为原来的2倍时，则下列说法正确的是（）A．电流变为原来的2倍B．电阻变为原来的2倍C．电流变为原来的D．电阻变为原来的8 . 利用如图甲所示的电路探究电流和电阻的关系，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，按实验要求测得通过各定值电阻的电流描绘出如图乙所示的图像，则下列判断正确的是A．实验中电压表的示数保持1V不变B．当R的电阻为10Ω时，通过R的电流为0.5AC．滑动变阻器连入电路的阻值范围为0-25ΩD．将R从5Ω换成10Ω后，应将滑片向右移9 . 如图所示的电路中，电源电压不变，为滑动变阻器．闭合开关后，在滑片向右移动的过程中，下列说法正确的是（）A．电流表的示数变大，灯泡变亮B．电压表的示数不变，电路的总电阻变大C．电压表的示数不变，灯泡的亮度变暗D．电流表的示数变小，电压表的示数变大10 . .在图所示的电路中，当开关S断开时，下列说法正确的是（）A．电源两端的电压为零B．电灯两端的电压为零C．开关两端的电压为零D．以上说法都不正确11 . 小阳利用一块电压表和阻值已知的电阻R0测量电阻Rx的阻值。

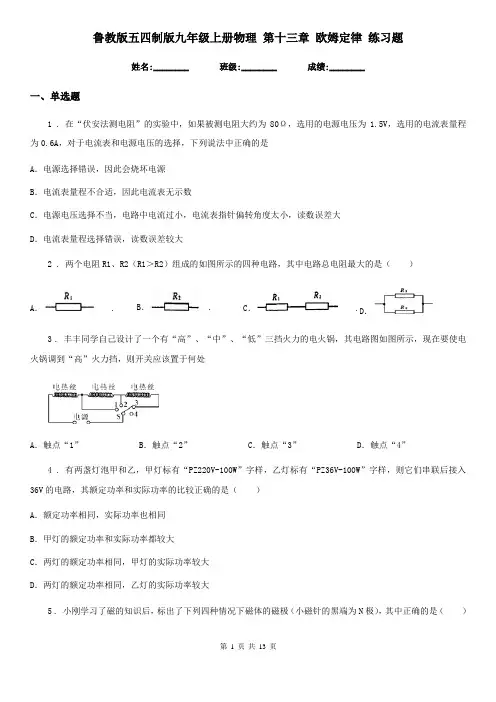

鲁教版五四制版九年级上册物理 第十三章 欧姆定律 练习题

鲁教版五四制版九年级上册物理 第十三章 欧姆定律 练习题

鲁教版五四制版九年级上册物理第十三章欧姆定律练习题姓名:________ 班级:________ 成绩:________一、单选题1 . 在“伏安法测电阻”的实验中，如果被测电阻大约为80Ω，选用的电源电压为1.5V，选用的电流表量程为0.6A，对于电流表和电源电压的选择，下列说法中正确的是A．电源选择错误，因此会烧坏电源B．电流表量程不合适，因此电流表无示数C．电源电压选择不当，电路中电流过小，电流表指针偏转角度太小，读数误差大D．电流表量程选择错误，读数误差较大2 . 两个电阻R1、R2（R1＞R2）组成的如图所示的四种电路，其中电路总电阻最大的是（）A．.B．.C．.D．3 . 丰丰同学自己设计了一个有“高”、“中”、“低”三挡火力的电火锅，其电路图如图所示，现在要使电火锅调到“高”火力挡，则开关应该置于何处A．触点“1”B．触点“2”C．触点“3”D．触点“4”4 . 有两盏灯泡甲和乙，甲灯标有“PZ220V-100W”字样，乙灯标有“PZ36V-100W”字样，则它们串联后接入36V的电路，其额定功率和实际功率的比较正确的是（）A．额定功率相同，实际功率也相同B．甲灯的额定功率和实际功率都较大C．两灯的额定功率相同，甲灯的实际功率较大D．两灯的额定功率相同，乙灯的实际功率较大5 . 小刚学习了磁的知识后，标出了下列四种情况下磁体的磁极（小磁针的黑端为N极），其中正确的是（）A．B．D．C．6 . 物理与实际生活密切相关，下列身边的物理量估测的结果符合实际的是A．教室里的日光灯正常工作时的电流约200mA B．一枚鸡蛋的质量约200gC．普通居民住房的房间门高约3m D．中学生正常步行的速度约5m/s7 . 现如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不能测出未知电阻Rx阻值的电路是A．B．C．D．8 . 如图所示的电路中电阻阻值R1＜R2．闭合开关S后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2．下列判断中正确的是A．I1＝I2B．I1＞I2C．U1＜U2D．U1＞U29 . 图示电路中（R0阻值已知，表示电阻箱），不能测出Rx阻值的是（）A．B．C．D．10 . 关于电流、电压和电阻，下列说法正确的是（）A．一段电路中有电流，其两端就一定有电压B．电路两端有电压，电路中就一定有电流C．电压、电流为零时，导体的电阻为零D．电路中的电流变大，电阻一定变小11 . 如图所示，闭合开关，将滑片向上滑动时，观察到的现象是A．灯泡变暗，电压表示数变大B．灯泡变亮，电压表示数不变C．电路消耗的总功率变小，电压表示数不变D．电路消耗的总功率变大，电压表示数变大12 . 如图所示，电源电压恒定，当开关S1、S2闭合，甲、乙两表为相同的电压表（接线柱上标有“﹣”、“3”、“15”），两电压表指针偏转相同：当开关S1闭合、S2断开，若甲，乙两表均为电流表时，R1、R2的电阻之比和甲、乙两表的示数之比分别为A．4：1 4：5B．1：4 1：5C．4：1 5：4D．1：4 5：1二、填空题13 . 晓彤按照图甲所示的电路图做实验。
