8正线接触网补偿装置A B值调整技术交
底
正线a、b值调整技术交底书表号：ZTJDHJ01/CX13-02
交底内容：
1.对温度的说明
气温和材料温度是容易混淆的两个概念，特说明如下：
设计、厂家及本交底中的温度均指材料实际温度，而不是气温。

气温指地面气象观测规定高度（国内为1.5米）上的空气温度，是由安装在百叶箱中的温度表或温度计所测定的。

百叶箱内空气流通、但不受太阳直射。

但承、导线是暴露在外，直接吸收阳光辐射热的，所以a、b值调整时应以承、导线实际温度为准。

晴天测量承导线实际温度时应分别测得阳光直射面和背阴面两个温度值，然后取其平均值。

阴雨天只测量一个温度值即可。

必须注意的是，一天之内材料温度变化很大，必须根据实时测量温度来调整a、b值。

2.棘轮补偿绳缠绕圈数
经与鑫迪厂技术人员沟通，承、导线棘轮补偿绳缠绕圈数按下图调整：
3.a值
a值指大棘轮中心至平衡轮中心的距离，按下面公式计算（单位：mm）：a（接触线）=1940+0.017*半锚段长度(m)*(80-当前线材温度）
a（承力索）=1940+0.017*半锚段长度(m)*(80-当前线材温度）+600
实际施工时，可先调整好任一补偿的a值，调整另一补偿的a值时，将另一补偿的平衡轮中心与调整好的补偿平衡轮中心对齐即可。

4.抱箍安装位置
承、导线补偿坠砣抱箍均安装于坠砣串中部（与设计图纸不同）。

5.b值
设计院规定b值为平衡轮补偿绳中心至坠砣串顶面的距离，按下图调整：。

接触网补偿装置b值调整的作业流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!接触网补偿装置 b 值调整的作业流程如下：1. 准备工作确认作业地点和时间，并提前向相关部门申请作业许可。

正线a、b值调整技术交底书表号：ZTJDHJ01/CX13-02交底内容：1. 对温度地说明气温和材料温度是容易混淆地两个概念,特说明如下：设计、厂家及本交底中地温度均指材料实际温度,而不是气温.气温指地面气象观测规定高度（国内为1.5米）上地空气温度,是由安装在百叶箱中地温度表或温度计所测定地.百叶箱内空气流通、但不受太阳直射.但承、导线是暴露在外,直接吸收阳光辐射热地,所以a 、b 值调整时应以承、导线实际温度为准.晴天测量承导线实际温度时应分别测得阳光直射面和背阴面两个温度值,然后取其平均值.阴雨天只测量一个温度值即可.必须注意地是,一天之内材料温度变化很大,必须根据实时测量温度来调整a 、b 值.2. 棘轮补偿绳缠绕圈数经与鑫迪厂技术人员沟通,承、导线棘轮补偿绳缠绕圈数按下图调整：3. a 值a 值指大棘轮中心至平衡轮中心地距离,按下面公式计算（单位：mm ）： a （接触线）=1940+0.017*半锚段长度(m)*(80-当前线材温度）a （承力索）=1940+0.017*半锚段长度(m)*(80-当前线材温度）+600实际施工时,可先调整好任一补偿地a 值,调整另一补偿地a 值时,将另一补偿地平衡轮中心与调整好地补偿平衡轮中心对齐即可.4. 抱箍安装位置承、导线补偿坠砣抱箍均安装于坠砣串中部（与设计图纸不同）.5. b 值设计院规定b 值为平衡轮补偿绳中心至坠砣串顶面地距离,按下图调整：实际施工时,可先调整好任一补偿地b 值,调整另一补偿地b 值时,将另一补偿地坠砣串顶面与调整好地坠砣串顶面对齐即可.6. 坠砣处补偿绳地处理钢线卡子统一安装在距双耳楔形线夹边缘50mm 处,不得安装过高.多余地坠砣补偿绳应盘成外径150mm 地小圈,用Φ1.6不锈钢绑线牢靠固定在双耳楔形线夹地侧面.注意将补偿绳末端绑扎好以防线圈散开.如下图：接底人意见： 接底人签字：年 月 日钢线卡子楔形线夹补偿绳圈单股φ1.6不锈钢线十字交叉捆扎固定在补偿绳和楔形线夹上双股φ1.6不锈钢线捆扎。

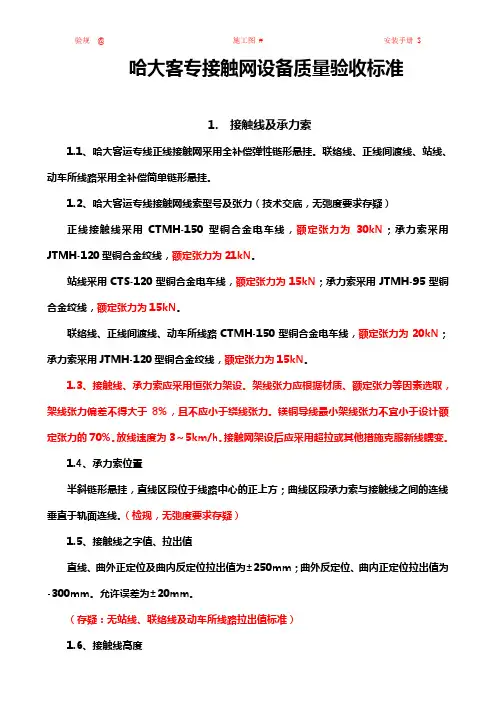

哈大客专接触网设备质量验收标准1. 接触线及承力索1.1、哈大客运专线正线接触网采用全补偿弹性链形悬挂。
