数电课设论文

  • 格式：doc
  • 大小：2.44 MB
  • 文档页数：10

目录

一、前言 ............................................................................................................. 1

二、工程概况 ..................................................................................................... 1

三、设计内容 ..................................................................................................... 2

（一）模块分类 ........................................................................................................ 2

（二）模块设计 ........................................................................................................ 2

（1）红外线模块 .............................................................................................. 2

(2) 触发模块 .................................................................................................... 2

（3）驱动模块 .................................................................................................. 3

（三）电路设计 ........................................................................................................ 4

（1）电器参数 .................................................................................................. 5

（2）电路原理 .................................................................................................. 5

（3）电路图可以实现的功能 ......................................................................... 5

（4）电路延伸 .................................................................................................. 5

（四）成品设计 ........................................................................................................ 6

（五）成品介绍 ........................................................................................................ 6

（六）成品应用 ........................................................................................................ 7

（1）夜视技术 .................................................................................................. 7

（2）红外探测器 .............................................................................................. 7

（3）红外无损探伤 .......................................................................................... 7

（七）红外线传感器的前景 ................................................................................... 7

四、心得体会 ..................................................................................................... 8 信息工程学院

数字电子技术基础课程设计

第 1 页 （一）使用电烙铁的体会 ....................................................................................... 8

（二）数电课设体会 ............................................................................................... 8

参考文献 ............................................................................................................. 8

附录 ................................................................................................................... 10

一、前言

随着红外、电子光子技术的发展，红外线得到广泛运用，尤其是跨入2000年后，红外技术得到了迅猛发展，现在各种红外线技术已经融入我们的生活，在很多场合发挥着作用。日常生活中如自动门控制，节水控制等自动控制装置大多采用了红外线技术。红外遥控电路由于其功耗低、和互相干扰小等优点，已经在现实生活中得到了广泛应用。同时在当今社会科学技术的发展与日俱增，人们是生活水平也是日益提高，人们对的非人工控制的要求也是越来越高，针对与这种情况，设计出一种集成度比较高的控制体系是必然的。红外线接收装置已经被应用到国民经济的各行各业。所以针对目前的情况，我们设计了一款红外线万能接受版。从而达到自动控制功能。

二、工程概况

1、目标：我们小组要做的东西是红外线万能接收板。

2、需要实现的功能：可以用任意红外线遥控器对此版进行遥控。

3、小组分工：XX负责查所需要的电器元件参数，元器件的应用；

XXX负责撰写论文；

XXX负责焊接红外线万能接收板。

4、实习日期：2012年6月25日-2012年6月30日 信息工程学院

数字电子技术基础课程设计

第 2 页 5、实习地点：逸夫楼303

三、设计内容

（一）模块分类

红外线万能接收板可以分为a：红外线模块，b：触发模块，c：驱动模块

（二）模块设计

（1）红外线模块

此模块所需要的元器件有电源VDD、电阻R1、电阻R2、电容C1、三极管9015、红外线接收头vs1738、轻触开关S1。

设计原理：VS1738是红外线接收头，它通过自身里面的集成电路发射信号，从out发射出去，它可以接受遥控器的信号，可以模拟成为开关，当out输出高电位的时候后面的三极管关闭，当out输出低电位的时候三极管打开，从而实现信号的控制。三极管实现开关的功能。集电极电流最大可达到100mA，基极电压是50v。

所需元器件图片及参数：

图1：电阻 图2：vs1738 图3：C1

A:VS1738

极限参数：

供应电压VCC -0.3—6.5 V

工作温度Topr -20— +85 ℃

储存温度Tstg -40 —— +125 ℃

焊接温度Tsol 260（5S） ℃

使用条件：

工作电压Vcc 2.7 ----- 5.5 V

输入频率FM 38 kHz

工作温度Topr -20 25 80 ℃

(2)触发模块

此模块所需要的元器件有 CD4017集成块、电阻R5、电容C2。 信息工程学院

数字电子技术基础课程设计

第 3 页 设计原理：当三极管导通后，电压流过三极管从而对电容充电，在充电时，电阻R5两端从低电压慢慢升高到高电压，从而可以发射脉冲信号。等到电压没有的时候，电容放电。脉冲信号到达CD4017集成块Pin（14），触发CD4017.CD4017中pin（15）接连到pin（4），pin（4）是Y2输出端，Pin（15）是复位端子。当Y2有输出信号时，就复位到Y0，从而实现达到实现二进制循环的过程。达到高电平与低电平的转换过程。

所需要的元器件图片及参数：

图4：CD4017集成块

A:CD4017

极限参数：

直流电源电压：-0.5VDC-+18VDC

输入电压：-0.5VDC-+0.5VDC

功耗：700mw(DIP)，500mw（sop）

焊接温度：260

工作条件：

直流电源电压：+3V-+15V

工作温度范围：-40-85

（3）驱动模块

此模块所需要的元器件有电阻R4、发光二极管F3、二极管1N4007、三极管9014，继电器k1。

设计原理：当集成块输出低电平时，三极管9014导通，然后发光二极管F3点亮，继电器通电吸合，开关打到3，实现3和2连通，2是公共端子，当输出为高电平时，三极管关闭，发光二极管灭灯。开关打到1，实现1和2连通。断电是继电器输出反电压，为了防止三极管被烧坏，在电路中并连一个二极管1N4007反向连接，当反电压过来时，二极管连通，二极管分流，从而实现保护三极管的作用。

所需元器件的图片及参数：

合集下载

数电课程设计

数电课程设计

本科生课程设计

题 目： 彩灯控制电路

课 程： 数字电子技术

专 业： 电气工程及其自动化

班 级：

学 号：

姓 名：

指导教师：

完成日期：

2014/12/18

任务书 课程设计 数字电子技术

设计课题 彩灯控制器

姓名 院系 机电工程学院电气系

班级 指导老师

设计任务 设计一个彩灯控制电路

设计要求 设计一个彩灯控制电路，要求红，黄，绿三种颜色的灯在时钟控制信号作用下，按一定顺序转换。

设计步骤 1分析彩灯控制电路的原理

2画出彩灯控制电路的总原理图及各部分电路图

3连接图，检查并进行电路模拟仿真

4编写实验设计报告

工作过程 1画出简略的草图，并找出制作电源所需的元件

2将可各元件连接起来

3用仿真软件仿真，并检查错误

4撰写实验报告，并审查无误。

目录

一 1.1 设计的目的及任务 .................................................................................. 3

1.2 课程设计的任务与要求 .................................................................................... 4

（1）设计电路结构，选择电路元件，计算确定元件参数，画出实用原理电路图； .................................................................................................................... 4

数电课程设计报告

数电课程设计报告

数电课程设计技术报告

学院： 电 气 学 院

班级：

学号：

姓名：

日期： 2011-12-24

河南理工大学数电课程设计2012

2 目录

一﹑ 概述……………………………………………………………………………3

1.1 设计目的 ……………………………………………………………………3

1.2 主要功能介绍功能 …………………………………………………………3

二﹑ 系统总体方案 ……………………………………………………………… 3

2.1 设计使用的元件 ………………………………………………………………3

2.2 流程图 …………………………………………………………………………3

三. 具体电路………………………………………………………………………4

3.1 计数部分……………………………………………………………………… 4

3.2 显示部分……………………………………………………………………… 5

3.3 红外编码发射与解码接收部分……………………………………………… 6

3.4 旋转数码管部分……………………………………………………………… 6

3.5 红外对管检测接收部分 ………………………………………………………7

四. 实验仿真………………………………………………………………………7

4.1部分电路Proteus软件仿真图 ………………………………………………7

五. 调 试………………………………………………………………………… 7

六. 设计体会………………………………………………………………………8

七. 主要参考文献…………………………………………………………………8 河南理工大学数电课程设计2012

3 一 概述

1、目的

（1）、充分实践课堂里学习的知识进行实践。

（2）、自己动手制作遥控的电子计数器。

数电课程设计报告 2

数电课程设计报告 2

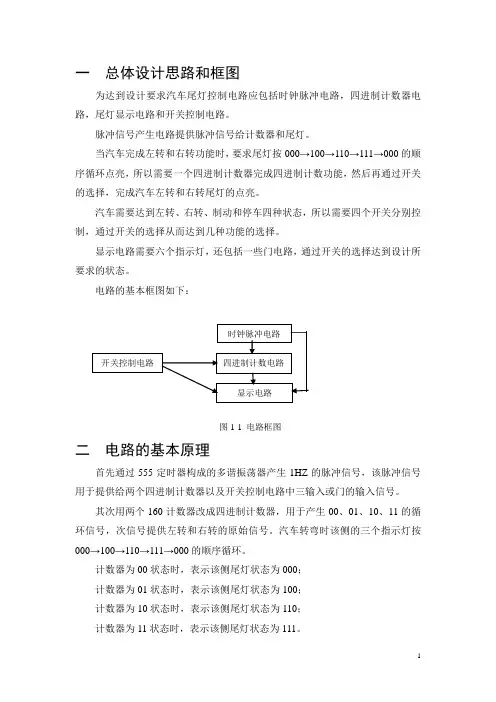

1 一 总体设计思路和框图
