人孔标记

第一机械工业部

部

部业

业工

工学

油中华人民共和国化

石

部标

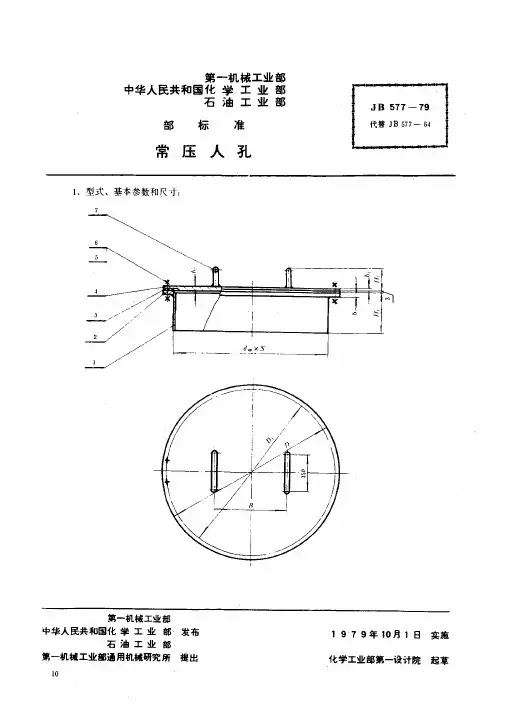

常压人代替Ｊ　Ｂ　５７７一６４

．１二准

孔

．型式、基本参数和尺寸：

第一机械工业部

发布

９　７　９年１０月１　８实施部

部业

业工

工学

油化

石国和共民人华

中

第一机械工业部通用机械研究所提出

化学工业部第一设计院起草

ＪＢ　５７７一７９共４页第２页

明细表

件号

标准号

名称数量材料

１筒节

１Ａ３Ｆ

几法兰

１Ａ３Ｆ

３垫片ｄ＝３

１橡胶石提板

４盖

１Ａ３Ｆ

一

一

一

５｝ＧＢ　５一７６

螺栓

见尺寸表

Ａ３

６ＧＢ　４１－７６

螺母Ｍ１６

见尺寸表

Ａ３

７把手｛

２Ａ３Ｆ

注：垫片材料允许改变，但应在设备装配图中注明。

工作温度下的允许工作压力表

公称压力

Ｐｇ（ｋｇｆ／ｃｍｚ）工作温度（℃）

０　－２００

允许工作压力（ｋｇｆ／ｃｍＺ）

常压．

＜０．了

尺寸表ｍｍ

公称直径

Ｄｙｄ．，　ｘ　ＳＤ

Ｄ，

一

一 Ｂ

｝ｂ

ｂ，６：

Ｈ，Ｈ，螺栓螺母

螺栓

急重

（ｋｇ）数量直径ｘ长度

（４００）

４２６　Ｘ　６５１５４８０

２５０

１４１０

１２１５０

９０

１６Ｍ１６　Ｘ５０

３７．２

４５０４８０Ｘ６５７０５３５２５０

１４１０１２１６０

９Ｏ

２０Ｍ１６ｘ５０

４４．６

５００５３０Ｘ６６２０５８５３００１４

１０１２

１６０９０

２０Ｍ１６　ｘ　５０

５０．９

６００

６３０Ｘ６

７２０６８５３００

１６

１２

１４１８０

９２

２４Ｍ１６ｘ５０

７４．４

注：①人孔高度Ｈ，系根据设备的直径不小于人孔公称直径的两倍而定。如有特殊要求，允许改变，但需注明改

变后的ＨＩ尺寸，井修正人孔总重。

②表中带括号的公称直径尽ｆ不采用。

共４页第３页

ＪＢ　５ＴＴ－７９

标记示例：

公称直径马４５０，　Ｈ，　＝１６０的常压人孔，其规定标记符号为：

人孔Ｄ９４５０，　Ｊ　Ｂ　５７７－７９（注）

Ｈ；　＝１９０（非标准尺寸）的上例人孔，其规定标记符号为：

人孔马４５０，　Ｈ，　＝１９０，　Ｊ　Ｂ　５７７－７９（注）

注：在设备装配图中写施工图号

２．技术条件应符合Ｊ　Ｂ　２５５５－７９　＜（碳素钢、低合金钢人、手孔分类与技术条件》的规定。

人孔基坑开挖

1.对人孔位臵纵横向轴线进行精确放样，在根据纵横轴线位臵确定人孔边

线，确定开挖范围。

2.根据人孔确定边线对人孔进行开挖。由于中央分隔带范围有限，且路基已施工完毕，土体比较结实，因此基坑可不设开挖边坡。在保证路基、路面结构层尺寸不被破坏的前提下，开挖基坑时可适当加大开挖面，要尽量留出施工人员工作平台。

3.开挖边坡坡面要平整，待开挖至设计标高上10cm左右时，停止机械开挖，改用人工找平，并人工在地面中心挖出积水罐预留槽口。采用小型夯机对基底进行夯实处理。

4.开挖土须堆放在基坑边线40cm外，以免松土洒落至基坑。

4.2人孔基底混凝土浇筑

人孔基底混凝土采用C15号混凝土进行浇筑，混凝土为拌和站集中拌和，罐车运至现场进行浇筑。

1.浇筑前先在基底根据设计图纸尺寸支竹胶板模板，支模要牢固，准确，保证混凝土浇筑边线位臵符合图纸设计要求。

2.混凝土浇筑时采用溜槽入模，避免混凝土倾落高度大而产生离析。

3.在浇筑过程中，采用振捣器对混凝土进行振捣，人孔将料布至模板四周，振捣器在边缘振捣时避免碰触模板。

4.在人工布料的同时，根据图纸设计将积水罐安装于底面中心。

5.振捣充分后，对混凝土面进行人工抹平，抹平时根据图纸做出由四边向中的坡面，使中心距四边低2cm。待初凝厚再进行收面，并用塑料薄膜覆盖养生。

6.在此期间注意避免基坑边缘土洒落，影响基底混凝土质量。 4.3人孔墙身砌筑 墙身采用普通砖块以M7.5砂浆进行砌筑。 1.砌筑前先对基底混凝土表面进行清理，对墙身内边线进行放样，确定墙身尺寸。 2.在铺砌第一层砖块前先用在混凝土表面铺砌一层砂浆，铺砌砂浆要厚度均匀，平整，宽度满足砖块宽度要求。砖块在砌筑前宜先用水充分浇湿。 3.在砂浆表面铺砌砖块，砖块铺砌时要注意保持整层砖面高度一致，可用线绳做成每层铺砌平面线。待一层铺砌完成，再用砂浆铺砌，此时砂浆不仅要平铺整个砖面，并要对砖块之间缝隙进行填塞，填塞要饱满。 4.砌筑过程中要时刻观察，砌筑墙面是否垂直，并随时进行调整，在层厚超过四层时可用铅垂掉线控制墙身竖直度。 5.如此反复，知道砌筑到设计标高为止。砌筑过程中应定时对砌筑墙体浇水，使墙体保持湿润。一个人孔应一次砌筑完成。 6.待井身砌筑完毕，对砌筑过程中多余的砂浆进行清除，并用M7.5的砂浆 对井身进行抹面。抹面前宜先对井身用水浇湿。

人孔土方标准

人孔执行标准 名称

HG/T21521-2005 人孔 FMF Ⅲ b-8.8(NM-XB350)

450-2.5

H1=250

HG/T21521-2005 人孔MFM

S-35CM(W.D-2220)500-2.5

HG/T21517-2005 人孔 MFM Ⅲ

b-8.8(NM-XB350)A

450-1.6

HG/T21520-2005 人孔 FMF Ⅲ b-8.8(NM-XB350)

450-1.6

H1=240

HG/T21524 人孔MFM

S-35CM(W.D-2220)500-2.5

HG/T20592

标准型人孔土方量

人孔 混凝土基础 开挖路面

m2 人孔挖深

m 型号 长X宽X高 挖土m3 回土m3 运土m3

小

号 直通型 .2.88X2.08X1.8 27.82 13.40 14.42 16.32 2.375

三通型 3.88X2.23X2.0 41.00 18.53 22.47 20.84 2.575

四通型 3.88X2.38X2.0 42.87 18.90 23.97 21.65 2.575

300斜通型 3.44X2.09X1.8 32.01 14.74 17.27 18.44 2.375

450斜通型 3.44X2.09X1.8 30.38 14.23 16.15 17.62 2.375

600斜通型 3.44X2.09X1.8 32.76 14.98 17.78 18.84 2.375

中

号 直通型 3.28X2.18X1.8 32.27 14.88 17.39 17.63 2.405

三通型 4.64X2.59X2.0 53.37 21.87 31.50 25.99 2.605

人孔、手孔的型式分类及型式代号和技术参数

添加时间：2010-10-30 15:24 点击次数：355 返回上页

一、人手、手孔的材料选择及技术参数

人孔、手孔的材料选择参照法兰、常用材料有碳素钢、低合金钢、不锈钢等。

二、人孔、手孔的型式分类及型式代号和技术参数

1.碳素钢、低合金钢类

名称 标准号 适用通经 DN 适用压力 MPa

常压人孔 HG21515 400～600 常压

回转盖板平焊法兰人孔 HG21516 400～600 0.6

回转盖带颈平焊法兰人孔 HG21517 400～600 1.0，1.6

回转盖带颈对焊法兰人孔 HG21518 400～600 2.5，4.0，6.3

垂直吊盖板式平焊法兰人孔 HG21519 400～600 0.6

垂直吊盖带颈对焊法兰人孔 HG21520 400～600 1.0，1.6

垂直吊盖带颈对焊法兰人孔 HG21521 400～600 2.5，4.0，6.3

水平吊盖板式平焊法兰人孔 HG21522 400～600 0.6

水平吊盖带颈平焊法兰人孔 HG21523 400～600 1.0，1.6

水平吊盖带颈对焊法兰人孔 HG21524 400～600 2.5，4.0，6.3

常压旋柄快开人孔 HG21525 400～500 常压

椭圆形回转盖快开人孔 HG21526 450×350 0.6

回转拱盖快开人孔 HG21527 400～500 0.6

常压手孔 HG21528 150，250 常压

板式平焊法兰手孔 HG21529 150，250 0.25

带颈平焊法兰手孔 HG21530 150，250 1.0，1.6

带颈对焊法兰手孔 HG21531 150，250 2.5，4.0，6.3

回转盖带颈对焊法兰手孔 HG21532 250 4.0，6.3

常压快开手孔 HG21533 150，250 常压

旋柄快开手孔 HG21534 150，250 0.25 回转盖快开手孔 HG21535 150，250 0.6
