电力系统自动化试卷2010-期中

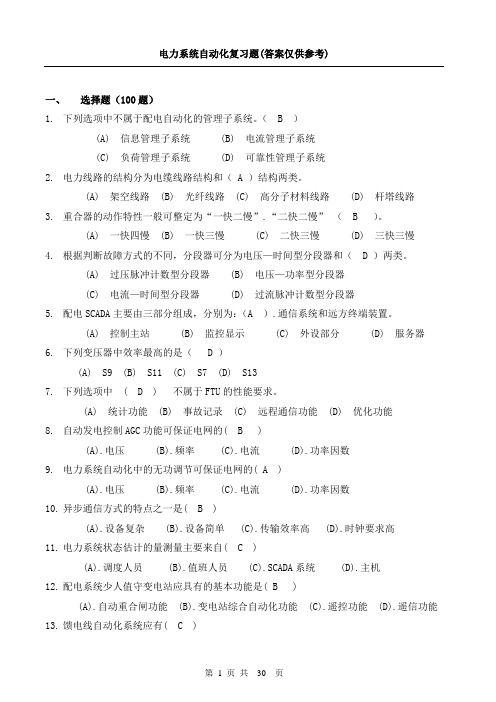

一、选择题（100题)1.下列选项中不属于配电自动化的管理子系统。

（ B ）（A）信息管理子系统（B) 电流管理子系统（C）负荷管理子系统（D) 可靠性管理子系统2.电力线路的结构分为电缆线路结构和（ A ）结构两类。

(A) 架空线路(B）光纤线路（C) 高分子材料线路（D) 杆塔线路3.重合器的动作特性一般可整定为“一快二慢”.“二快二慢” ( B ）。

(A）一快四慢（B）一快三慢(C）二快三慢(D) 三快三慢4.根据判断故障方式的不同，分段器可分为电压—时间型分段器和( D ）两类。

（A）过压脉冲计数型分段器（B) 电压—功率型分段器(C）电流—时间型分段器（D）过流脉冲计数型分段器5.配电SCADA主要由三部分组成,分别为：（A ）。

通信系统和远方终端装置。

（A) 控制主站(B) 监控显示（C）外设部分(D) 服务器6.下列变压器中效率最高的是( D )（A) S9 （B) S11 （C) S7 (D）S137.下列选项中( D ）不属于FTU的性能要求。

（A) 统计功能(B) 事故记录（C) 远程通信功能(D) 优化功能8.自动发电控制AGC功能可保证电网的（ B )（A）.电压 (B).频率 (C)。

电流（D）.功率因数9.电力系统自动化中的无功调节可保证电网的（ A )（A）.电压 (B）。

频率 (C).电流 (D).功率因数10.异步通信方式的特点之一是（ B )(A）。

设备复杂（B).设备简单（C）。

传输效率高 (D)。

时钟要求高11.电力系统状态估计的量测量主要来自( C )（A).调度人员（B)。

值班人员 (C）。

SCADA系统（D）。

主机12.配电系统少人值守变电站应具有的基本功能是（ B )（A).自动重合闸功能 (B）。

变电站综合自动化功能（C).遥控功能（D).遥信功能13.馈电线自动化系统应有（ C ）（A).无功调节功能 (B)。

有功调节功能（C)。

故障定位功能 (D）.电容器投切功能14.对频率f=50Hz的交流信号采样时，欲使采样间隔的电角度为30°,采样速率fs应为( D )(A).5f0 (B)。

电力系统及其自动化考试题库电力系统及其自动化是电气工程专业中的重要课程，与电力系统及其自动化相关的考试题库包括理论知识、分析计算和实践应用等方面的内容。

下面将为您提供关于电力系统及其自动化考试题库的一些参考内容。

一、理论知识部分1. 电力系统基础知识- 电力系统的组成和结构- 电力系统的运行模式和运行特点- 电力系统的拓扑结构和节点等基本概念2. 电力系统稳态分析- 线路参数计算与等值化- 无功补偿及功率因数改善- 稳态电压稳定性分析与控制策略3. 电力系统传输线路分析- 电力传输线的等效电路模型- 输电线路的传输能力计算和改善- 输电线路的暂态和稳态稳压分析二、分析计算部分1. 电力系统负荷分析- 电力系统负荷特性分析- 负荷预测和负荷曲线绘制- 负荷分布与负荷平衡计算2. 电力系统故障分析- 短路电流计算与故障特性分析- 故障电流限制与保护选择- 故障在电力系统中的传播与影响分析3. 电力系统稳定分析- 平衡与动态稳定分析- 系统频率和电压的稳定性- 稳定性分析方法和稳定裕度评估三、实践应用部分1. 电力系统智能监控与自动化- 电力系统监控与SCADA系统- 自动化装置与远动操作技术- 电力系统在线监测与故障诊断2. 电力系统保护与控制- 电气保护装置原理与分类- 保护系统在电力系统中的作用与应用- 电力系统控制与调度技术3. 电力系统优化与经济运行- 电力系统优化方法与经济调度模型- 负荷优化与发电机组调度- 电力系统的可靠性分析与维护策略以上是关于电力系统及其自动化考试题库的一些参考内容，它们涵盖了电力系统的基础知识、稳态分析、传输线路分析、负荷分析、故障分析、稳定分析、智能监控与自动化、保护与控制以及优化与经济运行等方面的内容。

通过对这些内容的学习和理解，可以提高对电力系统及其自动化的理论和实践能力，为电力工程领域的应用提供有力支持。

1.那些实验是在EMS平台下进行那些实验是在DTS平台下进行EMS：1电力系统有功功率分布及分析；2电力系统无功功率分布及分析；3电力系统综合调压措施分析；4电力系统有功-频率分布；5电力系统潮流控制分析；6电力系统对称故障计算及分析；7电力系统不对称故障及计算分析DTS：1电力系统继电保护动作特性分析；2电力系统稳定性计算及分析；3电力系统继电保护动作情况与系统稳定性关系分析2.欲调节电压幅值,调有功P有效还是无功Q有效为什么1电压对无功变化更敏感,有功虽然对电压也有影响但是比较小2只考虑电压降落的纵分量：△U=PR+QX/U,从公式看出,电压降落跟有功P和无功Q都有关系,只不过在高压输电系统中,电抗X>>R,这样,QX在△U的分量更大,调节电压幅值就是在调节无功;3.重合闸有什么好处若电气故障设为三相短路,故障分别持续t1和t2时长,则两个实验结果有什么不同重合闸好处：1在线路发生暂时性故障时,迅速恢复供电,从而提高供电可靠性；2对于有双侧电源的高压输电线路,可以提高系统并列运行的稳定性,从而提高线路的输送容量；3可以纠正由于断路器机构不良,或继电器误动作引起的误跳闸故障延时长的接地距离一段动作次数,相间距离一段动作次数,三相跳开次数比故障延时短的多,开关三相跳开的次数多;4,.以实验为例,举例说明继电保护对暂态稳定的影响实验八中,实验项目一体现出选保护具有选择性,当其故障范围内出现故障时,有相应的断路器动作跳闸;实验项目二体现出保护是相互配合的;当本段拒动时,由上一级出口动作跳闸;实验项目三做的是自动重合闸的“前加速”和“后加速”保护;继电保护快速切除故障和自动重合闸装置就是使故障对系统的影响降到最低,尽早的将故障切除能避免故障电流对设备的冲击减小对系统的扰动,有利于暂态稳定的实现;5.·在电力系统潮流控制分析试验中,可以通过改变发电机的无功进行潮流调整,也可以通过改变发电机所连升压变压器的分接头进行潮流调整,实验过程中这两项调整对发电机的设置有何不同为什么改变发电机无功：设置发电机无功时以10MVAR增长;不能保证发电机有功功率和发电机电压恒定,他们可能会随着无功功率的改变有微小的变化;改变变压器分接头：设置此时发电机相当于一个PV节点,即恒定的有功P和不变的电压U;原因：发电机是无功电源,也是有功电源,是电能发生元件；变压器是电能转换元件,不产生功率;7在实验中考虑了哪些调压措施若某节点电压kv/无功……电压升高3kv,则应补偿多少电容实验调节发电机端电压调节有功,调节无功,调整变压器分接头百度电力系统的调压措施主要有：1靠调节发电机机端电压调压2靠改变变压器分接头调压3靠无功补偿调压4靠线路串连电容改变线路参数调压我的实验灵敏度系数为,所以若电压升高3kv,应补偿3/=40Mvar的电容8在调频实验中;对单机单负荷系统,若发电机的额定功率……频率怎么变化当负荷功率大于发电机功率的额定功率……通过K=△p/△f来判断f如何变化9、几个实验步骤实验九试探法求故障切除实验的实验步骤1.进入DTS之“教员台”,在DTS控制面版上选择“进入暂态”；同上述项目一样,将各开关的线路继电保护退出运行;2.按右键点击线路lineAto2,选择“电气故障设置”项,设置“三相短路”、故障延时100ms、距线路首端50%,按“确定”,选择菜单栏上的“表格曲线”下“动态曲线显示”项,在出现的窗体上察看发电机“摇摆曲线”;保存之;3.在“DTS控制台”面版上选择“进入在线”,再点击“仿真重演”,选择设置故障前的时间,返回基态潮流;根据发电机“摇摆曲线”的形态,继续在线路lineAto2上设置故障,故障类型、位置等与上述完全相同,只是将故障延时增加一个Δt,比如Δt=50ms,察看发电机“摇摆曲线”;4．重复步骤3之操作,将故障延时不断增加一个Δt,每一次都注意其摇摆曲线是否已接近稳定极限或已经崩溃,直至系统失稳;实验三1比较电抗器与电容器的调压作用返回系统基态潮流状态,断开连接在母线B上的电抗器和电容器的断路器,记录下此时母线B的电压；合上电容器的断路器,此时母线电压值发生变化,记录变化后的值；断开电容器的断路器,再合上电抗器的断路器,记录下变化后的母线电压值;2调节各变压器分接头,对比不同变压器对某一母线的调压作用返回系统基态潮流,分别调整变压器1号、2号、3号的分接头,比较哪一台变压器对改变母线A的节点电压最有效;具体做法,在“调度员潮流”状态,先把1号发电电机设置为PV节点,然后选中1号变压器,按键,选“分接头调节”,将其分接头位置上调或下调一个档位可多调几档,观察并记录下母线A的电压变化情况;返回系统基态潮流,分别对变压器B、C重复这一实验步骤,观察并分别记录下,母线A的电压变化情况;（3）应用仿真系统中的灵敏度分析法对指定母线电压进行灵敏度分析作母线B电压的灵敏度分析;点击“量测分析”、“状态估计”、“静态安全分析”进入实验操作平台,用鼠标点击并选中“母线B”,在窗口上方上选择“校正对策分析”项,点击“灵敏度分析”下的“灵敏度分析”子项,在弹出窗口中的“受控参数”框中选择“电压”,在右侧的“控制参数”框选中复选项“发电机无功功率”、“负载无功功率”和“电容无功功率”三项,按“确定”后仿真系统便会自动计算并给出各台发电机的无功功率、各个负荷无功功率以及各个电容无功功率对母线B电压影响的报表;4估算并验证电容器补偿容量;假设要将母线B电压升高ΔU,不断试探改变电容器的无功容量参数后将其投入运行,直至母线B电压符合或接近原定的要求,记录此时电容无功功率及母线B电压值；再利用灵敏度分析结果大致估算将母线B电压升高ΔU所需的电容无功功率容量,对比二者结果是否一致;实验一电力系统有功功率分布及分析1.2、欲调节电压相角θ,调有功P有效还是调无功Q有效应调节有功P,因为电力网络中,各元件的电抗一般远大于电阻,所以可将雅克比子阵中的N eP ∂∂=N 省略,可将修正方程中δ∆=∆H P ,所以节点电压相位角的改变主要影响各元件的有功功率潮流,即欲调节电压相角θ,调有功P;3,、想要调节水轮发电机的出力P 应调节什么控制量 如想要调节汽轮发电机的出力P 又应调节什么控制量想要调节水轮发电机的出力P 应调节其水门,调节水流量；如想要调节汽轮发电机的出力P 应调节其气门,调节进气量;实验二电力系统无功功率分布及分析1.2．欲调节电压相角θ,调有功P 有效还是调无功Q 有效答：调节无功有效;3．想要调节水轮发电机的无功Q 应调节什么控制装置调节汽轮发电机的Q 呢答：调节励磁装置,调节发电机励磁电流,增加励磁电流就会增加无功输出,减少励磁电流无功输出就会下降;4．调整变压器分接头能增加或减少全系统无功总量吗答：不能;系统的无功总量由发电机,同步调相机,电力电容器和静止补偿器等来影响,变压器分接头只是通过改变电压来改变无功分布,不影响全系统无功总量;实验三电力系统综合调压措施分析1．步骤2中,哪一种调压手段更有效些为什么答：步骤2中对比了发电机1、3的无功对母线A 电压的影响;调节3号发电机对调压更有效;有iijij ij ij U X Q R P U +=∆可知,电压降落主要受X 和Q,发电机3到母线A 的X 更大,所以发电机无功调节相同的量,3号发电机对母线A 电压的影响更大,调压更有效;2．从本实验的结果看出,要调整电压不合格点电压,最优先采用的调压手段是哪一种为什么而最有效的手段又是哪一种答：最优先采用的是调节发电机端电压、调整变压器分接头的方法,通过调整变压器的电压分接头来调整电压是电力系统经常采用的措施;最有效的是进行无功补偿,从而调节无功负荷;因为改变变压器的变比调压是有条件的;它就是：必须维持系统的无功功率平衡;调整变压器分接头不能从根本是改变无功缺乏的问题,还可能引起电压降落；iijij ij ij U X Q R P U +=∆,所以调节无功Q 对电压调整非常有效;3．如果想降网损,前提不能减出力、不能减负荷,如何通过各种调压手段进行调节答：无功补偿;通过无功补偿使线路上流过的无功减小,线路电压升高,线路是的电压降落减小,从而降低了网损;实验四电力系统有功-频率分析1．在一个实际运行的电网中,假设系统有功出力缺额P ∆,单独依靠发电机自身“一次调频”能力使系统重新平衡不计负荷调节,系统的频率值为f1；单独依靠负荷自身调节效应使系统重新平衡不计发电机调节,系统的频率值为f2;问二者是否相等答：二者不相等,因为发电机的单位调节功率和负荷的单位调节功率的值相差比较多,如：=*G K ~20,=*L K ;2．有人说,一号发电机的发电容量大于2号发电机,因此选调频机的时候应优先选一号机答：这种说法不对,因为发电机的单位调节功率和机组的调差系数σ有互为倒数的关系;100%f P 1K GNG ⨯==σσN实验五电力系统潮流控制分析1． 为什么会有线损线损的构成主要有哪些成分 2．答:电能通过输电线路传输而产生的能量损耗,简称线损;电力网络中除输送电能的线路外,还有变压器等其他输变电设备,也会产生电能的损耗,这些电能损耗包括线损在内的总和称为网损; 线损是由电力传输中有功功率的损耗造成的,主要由以下3个部分组成;=1\GB3①于电流流经有电阻的导线,造成的有功功率的损耗,它是线损的最主要部分②由于线路有电压,而线间和线对接之间的绝缘有漏电,造成的有功功率损耗③电晕损耗：架空输电线路带电部分的电晕放电造成的有功功率损耗;在一般正常情况下,后两部分只占极小的份量; 3． 从实验步骤3中的记录情况,谈谈你对线路损耗的认识;答:线损是电能通过输电线路传输而产生的能量损耗产生的;电力网络中除输送电能的线路外,还有变压器等其他输变电设备,也会产生电能的损耗,这些电能损耗的总和称为网损; 线损是由电力传输中有功功率的损耗造成的,主要由以下3个部分组成;=1\GB3①于电流流经有电阻的导线,造成的有功功率的损耗,它是线损的最主要部分②由于线路有电压,而线间和线对接之间的绝缘有漏电,造成的有功功率损耗③电晕损耗：架空输电线路带电部分的电晕放电造成的有功功率损耗;在一般正常情况下,后两部分只占极小的份量;4． 如果各110kV 线路承担的输送功率长期满负荷运行,有何方法可较好地解决线损过高问题答:为了降低网络功率损耗,可以采取改变系统运行方式,调整运行参数和负荷率等措施使网络的功率分布接近经济分布,使网络运行更经济,功率损耗为最小;在有功功率合理分配的同时,还应做到无功功率的合理分布;按照就近的原则安排补偿,减少无功远距离输送;增设无功补偿装置,并合理配置,以提高负荷的功率因数,改变无功潮流分布,可以减少有功损耗和电压损耗,可以减少发电机送出的无功功率和通过线路、变压器传输的无功功率,使线损大为降低,而且还可以改善电压质量、提高线路和变压器的输送能力; 实验六电力系统对称故障计算及分析1．对某一线路来说,在相同地点发生三相短路时的短路电流是否一定比发生两相短路时的短路电流大为什么答：不一定;当线路发生三相短路时：z U I f fa∑=)1(01其中x ∑)1(为电力系统序网络的正序阻抗;当线路发生两相短路假设b 、c 两相短路时：zz U I I f fc fb ∑+∑==)2()1(032则由12式可知：当z z )13()1()2(-∑<∑时,两相短路电流大于三相短路电流；当z z )13()1()2(-∑=∑时,两相短路电流等于三相短路电流；当z z )13()1()2(-∑>∑时,两相短路电流小于三相短路电流;但是由于电力系统中一般情况下z z ∑=∑)1()2(,所以两相短路电流小于三相短路电流;2．某一线路,首端发生三相短路故障和末端发生三相短路故障引起的系统反应一样吗 请说说理由;答：不一样;由于短路地点的不同,使得两次电源到短路点的短路阻抗不同,从而三相短路电流也不同; 实验七电力系统不对称故障计算及分析1．有人说,在相同地点发生三相短路、两相短路、两相接地短路和单相接地短路,肯定是三相短路的短路电流最大;对吗为什么答：不对;例如单项接地短路故障相的短路电流为∑+∑+∑=)0()2()1(03zzz U I ff ,一般∑)1(z和∑)2(z 接近相等;因此,如果∑)0(z 小于∑)1(z ,则单相短路电流大于同一地点的三相短路电流∑)2(0/zU f,反之,则单相短路电流小于三相短路电流;2．有人认为发生不对称故障时,故障相电流是由各序电流合成的,因此相电流一定比序电流要大;对吗为什么答：不对,因为序电流为矢量,有大小有方向,序电流的合成为矢量叠加,可能最后的相电流幅值比序电流还要小;1．在III 段过电流保护中,使用微机保护后,用不着电流继电器了作为启动元件,请问在该段的动作电流整定公式中还要考虑继电器的返回系数吗答：微机保护由于没有用电流继电器了作为启动元件,从理论上讲没有返回系数,但实际中,为了防止在保护装置在临界值附近发生抖动,微机保护中还是会设置返回系数的;2．如图所示,线路上装设两组电流互感器,线路保护和母线保护应各接哪组互感器为什么答：线路保护采用TA1互感器,母线保护采用TA2互感器;这样做是为了存在保护区间的重叠,从而保证任意处的故障都置于保护区内;实验九电力系统稳定性计算及分析1．有人说装设有自动励磁调节系统的发电机抗扰动能力比较强,对吗为什么答：这种说法是对的;正常情况下,系统中各发电机处于同步运行状态,保证系统中任何节点的电压幅值和频率以及任何线路的传输功率为恒定值;如果系统在运行过程中受到某种干扰,使发电机的输出电功率相应发生改变,结果是使得在扰动瞬间各发电机的机械输入转矩和输出的电磁转矩失去平衡,出现发电机转子不同程度的加速或减速,并导致各发电机之间转子相对角的变化;自动励磁调节系统能维持发电机或其他控制点的电压在给定水平,控制并联运行机组无功功率的合理分配,从而提高电力系统的稳定性;2.是不是只有相间三相短路才有可能引起系统的暂态稳定问题,发生单相接地短路则不会答：是;当发生单相接地不对称故障时,发电机定子回路中将流过负序电流;负序电流产生的磁场和转子绕组电流的磁场形成的转矩,主要是以两倍同步频率交变的,平均值接近于零的制动转矩,它对发电机也即电力系统的暂态过程没有明显影响,可略去不计;3.对于中性点不接地运行的小电网假设自供自用,与外电网没有联系,有无可能会发生类似的暂态稳定问题答：会;当系统在某种运行状态下突然受到某种干扰,使发电机的机械输入转矩和输出的电磁转矩失去平衡,使发电机转子加速或减速,并导致各发电机之间转子相对角的变化,从而带来电磁暂态过程; 实验十电力系统继电保护动作情况与系统稳定性关系分析1．如下图电网,保护5装设保护III 段,动作时限为III t 5,保护3装设II 段和III 段,动作时限分别为II I 3I I 3t t 和,保护1装设I 段、II 段和III 段,动作时限分别为III I I I t t t 111、、;有一继保工作人员在保护动作时限上这样设计：，，，t t s 031535∆+=∆+==III III III III III t t t t ts 0 s .5 0 131===I II II t t t ，;问设计有无问题 假设s 0.5t =∆答：这样设计存在问题;由已知得，s .5 0 31==II II t t 当B-C 线路首端发生短路故障时,1处的II 段保护可能发生误动,使A-B 线路切除,使故障范围扩大;。

电力系统自动化1、将同步发电机并入系统的过程为并列。

2、同步发电机并列时应遵循的两个原则是冲击电流小、暂态时间要短。

3、同步发电机并列时的理想条件是滑差为零、角差为零、压差为零。

4、衡量电能的质量指标分为三个方面电压、频率、波形。

5、并列运行的各发电机其电压——无功电流外特性是下降，（填上倾、水平或下降）且无功功率与调差系数成反比（填正比、反比）。

6、维持发电机电压恒定对励磁系统的要求是：（1）有足够的调整容量（2）有快速的响应速度（3）有很高的运行可靠性7、超高压输电线路与其他电压等级的对地电容基本上不变，但容性无功功率与运行电压平方成正比，基本不传递无功功率。

8、同步发电机的励磁系统主要有：直流励磁机系统交流励磁机系统无励磁机的发电机自励系统9、SCADA的全称是Supervisory Control And Data Acquisition ,中文即电力系统监控系统。

p12310、为了实现发电机经济出力，各发电机的出力应按照等耗量微增率分配负荷。

11、发电机并列时的准同期条件？答：待并发电机频率与母线频率的差小于给定值，即滑差小于给定值断路器主触头闭合瞬间，待并发电机电压与母线电压间的瞬时相角差小于给定值，即角差小于给定值待并发电机电压与母线电压的幅值差值小于给定值11、试结合微机目的准同期原理图简述微机式自动准同期如何实现压差、滑差，检测并实现合闸脉冲发出的如何有时序上解决压差检测与调整频差检测与调整和合闸脉冲发出的问题。

P14答：1.微机同期与模拟同期用于检测滑差的原理基本上相同，都是比较恒定越前时信号和恒定越前相角信号的先后次序来判断滑差是否满足要求。

只有当滑差等于或小于最大允许值时，才会出现满足时，再此瞬间发出并列命令，使断路器触头在δ=0时闭合。

2. 微机同期装置的压差检测比较简单，只要用整流滤波的方法，将Us和Ug都变成相应的直流电压，然后使用模一数转换芯片，将其变成数值，送入微机程序即可。

矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。

如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。

㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。

(2 列出开发利用方案编制所依据的主要基础性资料的名称。

如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。

对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。

二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。

2、国内近、远期的需求量及主要销向预测。

㈡产品价格分析
1、国内矿产品价格现状。

2、矿产品价格稳定性及变化趋势。

三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。

2、矿区矿产资源概况。

3、该设计与矿区总体开发的关系。

㈡该设计项目的资源概况
1、矿床地质及构造特征。

2、矿床开采技术条件及水文地质条件。

一、选择题（100题）1.下列选项中不属于配电自动化的管理子系统。

（ B ）(A) 信息管理子系统(B) 电流管理子系统(C) 负荷管理子系统(D) 可靠性管理子系统2.电力线路的结构分为电缆线路结构和（ A ）结构两类。

(A) 架空线路(B) 光纤线路(C) 高分子材料线路(D) 杆塔线路3.重合器的动作特性一般可整定为“一快二慢”.“二快二慢”（ B ）。

(A) 一快四慢(B) 一快三慢(C) 二快三慢(D) 三快三慢4.根据判断故障方式的不同，分段器可分为电压—时间型分段器和（ D ）两类。

(A) 过压脉冲计数型分段器(B) 电压—功率型分段器(C) 电流—时间型分段器(D) 过流脉冲计数型分段器5.配电SCADA主要由三部分组成，分别为：（A ）.通信系统和远方终端装置。

(A) 控制主站(B) 监控显示(C) 外设部分(D) 服务器6.下列变压器中效率最高的是（ D ）(A) S9 (B) S11 (C) S7 (D) S137.下列选项中( D ) 不属于FTU的性能要求。

(A) 统计功能(B) 事故记录(C) 远程通信功能(D) 优化功能8.自动发电控制AGC功能可保证电网的( B )(A).电压 (B).频率 (C).电流 (D).功率因数9.电力系统自动化中的无功调节可保证电网的( A )(A).电压 (B).频率 (C).电流 (D).功率因数10.异步通信方式的特点之一是( B )(A).设备复杂 (B).设备简单 (C).传输效率高 (D).时钟要求高11.电力系统状态估计的量测量主要来自( C )(A).调度人员 (B).值班人员 (C).SCADA系统 (D).主机12.配电系统少人值守变电站应具有的基本功能是( B )(A).自动重合闸功能 (B).变电站综合自动化功能 (C).遥控功能 (D).遥信功能13.馈电线自动化系统应有( C )(A).无功调节功能 (B).有功调节功能 (C).故障定位功能 (D).电容器投切功能14.对频率f=50Hz的交流信号采样时，欲使采样间隔的电角度为30°，采样速率fs应为( D )(A).5f0 (B).10f(C).24f(D).12f15.电力系统电压超出或低于允许值时，属( D )(A).正常状态 (B).瓦解状态 (C).恢复状态 (D).紧急状态16.调度控制中心对发电厂的机组启.停止操作命令属于( C )(A).遥测信息 (B).遥信信息 (C).遥控信息 (D).遥调信息17.在数据通信中，应用最广的数据信息代码集是( C )(A).BCD码 (B).补码 (C).七位ASCII (D).余3码18.在EMS中分析电力系统电压失稳属于( C )(A).状态估计 (B).静态安全分析 (C).动态安全分析 (D).最优潮流19.数据传输系统中，若在发送端进行检错应属( B )(A).循环检错法 (B).检错重发法（C）.反馈校验法（D）.前向纠错法20.电力系统发生有功功率缺额时，系统频率将（ C ）。

山东农业大学成人高等教育201 年第 学期 《电力系统自动化》课程考试试题姓名 年级 层次 专业 学号一、填空题（每空0.5分，共10分）1、同步发电机的并列方法可分为_________________和________________两种。

2、两电压相量重合之前的信号称为_____________信号。

3、电压差检测可直接用∙G U 和∙x U 的幅值进行比较，两电压分别经__________、____________和一个电压平衡电路检测电压差的____________。

4、保持同步发电机___________是保证电力系统可靠供电的首要条件。

5、当励磁调节器为正调差系数时（即调差系数δ＞0），表示发电机外特性______，即发电机无功电流_________，其端电压________。

6、在实际运行中，发电机一般采用___________，因为它具有系统电压_______而发电机的无功电流_______的这一特性，对于维持稳定运行是十分必要的。

7、最小励磁限制的目的是，限制发电机在允许进相容量曲线_______，从而防止发电机定子端部_______。

8、在欠阻尼（0＜ξ＜1）响应曲线中，阻尼比越小，超调量越_______，上升时间越_______，通常取ξ＝0.4～0.8为宜。

9、电力系统的频率是反映___________是否平衡的质量指标。

10、网络模型分为______模型和_______模型。

总分题 号一 二 三 四 五 六 七题 分10 10 20 30 30 阅卷人得 分二、选择题（每小题1分，共10分）1、并列断路器合闸时，冲击电流应尽可能的小，其瞬时最大值一般不宜超过______额定电流。

A.1～2倍B.1～3倍C. 2～3倍D. 1.5～3倍2、频差控制单元的任务是_______。

A.将待并发电机的频率调整到接近于电网频率B.将待并发电机的频率调整到稍高于电网频率C.将待并发电机的频率调整到稍低于电网频率D.将待并发电机的频率调整到电网频率的1.5倍3、励磁控制系统是通过改变_______从而改变qE值来改善系统稳定性的。

电力系统自动化自测试题（打印版）第一篇：电力系统自动化自测试题(打印版)《电力系统自动化》自测试卷一、填空题（每空2分，共40分）1、同步发电机并网方式有两种，这两种方法、，在电力系统正常运行情况下，一般采用并列方法将发电机投入运行。

2、同步发电机并列的理想条件表达式、、。

3、同步发电机励磁系统由两部分组成。

4、已知同步发电机并列的滑差角频率允许值为ωsy =1.5%，则脉动电压周期为_______(s)。

5、某台装有调速器的同步发电机，额定有功出力为100MW，当其有功功率增量为10MW时，系统频率上升0.25Hz，那么该机组调差系数的标么值为R*=。

二、选择题（每空2分，共20分）1、关于线性整步电压波形相关的正确描述是（）A、线性整步电压是正弦波B、与发电机的电压相关C、δe =0时线性整步电压取得最大D、与系统的电压相关2、恒定越前时间装置的线性整步电压电路由（）三部分组成。

A、测量比较、综合放大、移相触发B、测量比较、整定电路、移相触发C、整形电路、相敏电路、滤波电路D、整形电路、相敏电路、积分电路3、励磁系统向同步发电机的（□转子、□定子）提供励磁电流，励磁电源由发电机本身提供的系统称之为（□自并励、□他励）系统。

A 转子、自并励B 转子、他励 C定子、自并励 D 定子、他励4、同步发电机的调速属于（）次调频A、一B、二C、三D、一次和二次5、电力系统发生有功功率缺额时，必然造成系统频率（）于额定值。

A、大于B、等于C、小于D、大于或等于6、同步发电机并列方式包括两种，即（）。

A、半自动准同期并列和手动准同期并列B、准同期并列和自同期并列C、全自动准同期并列和手动准同期并列D、全自动准同期并列和半自动准同期并列7、在联合电力系统中实现频率和有功功率控制一般均采用（），而区内的频率和有功功率控制用的最普遍的调频方法是（）。

A、有差调频法B、主导发电机法C、积差调频法D、分区调频法8、发电机励磁系统在下列哪种情况下需要进行强励（）。

西华大学课程考试（考查）参考答案（ A卷）根据电学原理有：dtdu Ci C =，dt diL u L =，iR u =22dtu d LC c ，即: LC uLC u u L R u C C C +--= (1(6分)如图，令 x 1 = u c ，x 2 = i /C ，则在该状态空间内可表示为：(6分) 21x x= u LCx LC x L R x 11122+--=u x RCx u L +--=12由此可知，该系统的系统矩阵、控制矩阵、输出矩阵、直接传输矩阵分别为：⎥⎥⎦⎤⎢⎢⎣⎡--L R LC 110、⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡LC 10、[]RC --,1、1。

(4分)或者根据电学原理建立一阶微分方程组。

(4分)其模拟结构框图为：(6分)令状态变量x 1 = u c ，x 2 = i ，由一阶微分方程组可得系统的状态空间表达式：(6分)u Rx x u Ri u u C L +--=+--=21该系统的系统矩阵、控制矩阵、输出矩阵、直接传输矩阵分别为：(4分)⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡--L RC L 110、⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡L 10、[]R --,1、1。

三、已知系统的微分方程为 u u y y y y 44036074019628+=+++，式中，u 、y 分别为系统的输入、输出，请求出系统的状态空间表达式。

（本题20分）参考答案 令状态变量(6分)61y x =,62y x =,63yx =,由微分方程可得系统的状态空间表达式为：u x x x x xx⎪⎪⎪⎭⎫ ⎝⎛+⎪⎪⎪⎭⎫ ⎝⎛⎪⎪⎪⎭⎫ ⎝⎛---=⎪⎪⎪⎭⎫ ⎝⎛1006417100010321321 (8分) ()⎪⎪⎪⎭⎫⎝⎛=3210,0,6x x x y (6分)或者 令1x 满足11440360x xy += ，且12x x =，23x x =，则有： u x x x x+---=123374019628 (6分) 12440360x x y += (2分) 故可得系统的状态空间表达式为：u x x x x xx⎪⎪⎪⎭⎫ ⎝⎛+⎪⎪⎪⎭⎫ ⎝⎛⎪⎪⎪⎭⎫ ⎝⎛---=⎪⎪⎪⎭⎫ ⎝⎛10028196740100010321321 (6分) ()⎪⎪⎪⎭⎫⎝⎛=3210,360,440x x x y (6分)四、请证明系统特征值的不变性。

白银职专2009—2010学年度第二学期期中试卷考试课程《电气自动控制系统》班级：姓名：一、填空题：（每空1分，共30分）1.自动控制系统是指在没有人的直接参与下，利用使或的某一物理量准确的按预期的规律进行。

控制可分为和。

2.将输入量返回输入端，并与输入量进行比较，比较的结果称为。

3.在随动控制系统中，被控量通常是、或。

4.自动控制系统的性能通常是指系统的、和。

5.系统稳态误差是指系统实际输出值与期望输出值之差。

若稳态误差为零，则系统称为；若存在稳态误差，则系统为。

6.系统的动态指标通常用、和来衡量。

7.系统的调速指标有、、。

8.电流截止负反馈环节的作用是；表现为和。

9.电压负反馈是一种控制，电流正反馈是一种控制。

10. 要实现无静差调速，则需要在电路中引入，在调速系统中，通常采用包含有积分环节的。

11.恒张力控制实质上是电动机的控制。

12.正、反两组晶闸管整流装置反并联供电的电枢可逆电路中，VF为，VR为二、简答：（每题6分，共36分）1.烘烤炉温度控制系统中影响炉温的因素有哪些？试分析它的工作原理。

2.有静差调速系统的基本特征有哪些？3.试比较闭环系统与开环系统。

4.P-I调节器的输出量包含有哪些？各部分的作用是什么？5.为什么双闭环调速系统的静特性在负载电流小于I dm时表现为转速无静差,当负载电流达到I dm后表现为电流无静差?6.写出晶闸管可逆调速电路的两种形式。

2、试分析可逆拖动的四种工作状态。

（18分）三、分析：（共34分）1、（1）SR为什么能够迅速达到限幅？（2）CR一般为什么不能达到限幅？CR是如何维持电流恒定的，起动时电流达到I dm后U si是否与U fi相等？为什么？（3）起动时SR退出限幅的条件是什么？（4）在双闭环调速系统中主要的扰动有哪些？（16分）。
