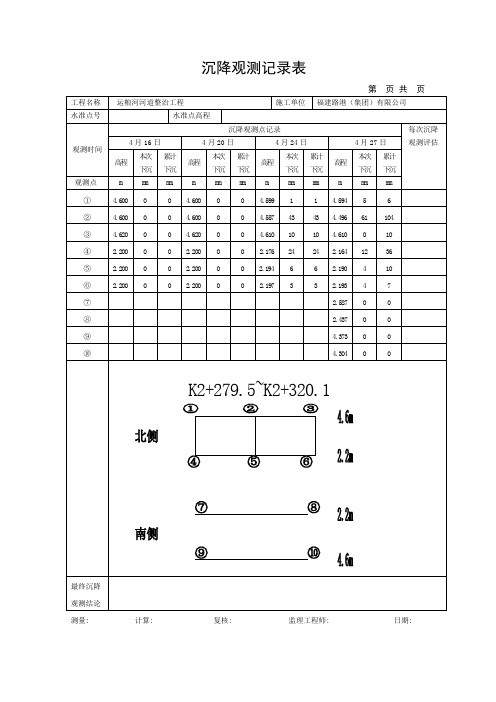

沉降观测记录表

附件四：沉降观测表格式
附表1 :沉降观测记录表一一路基沉降板观测记录表
表2：沉降观测记录表——路基沉降板观测记录汇总表
断面里程：第页共页
单位: 整理: 复核:
表3：沉降观测记录表——路基分层沉降观测记录表
2.每次磁环测量均需重复测量两次，并以磁环下部响声为准。

单位: 测量: 记录:
表4：沉降观测记录表——路基分层沉降观测记录汇总表断面里程：第页共页
单位: 整理: 复核:
表5：沉降观测记录表——路基边桩位移观测记录表
表7：沉降观测记录表——路基观测桩沉降量记录表
表8：沉降观测记录表一一路基观测桩沉降量记录汇总表断面里程：第页共页
单位：整理：复核：年月日
表9：沉降观测记录表——桥梁墩（台）沉降量记录表
表10：沉降观测记录表一一桥梁墩（台）沉降量记录汇总表
表11:沉降观测记录表一一涵洞沉降量记录表
单位：整理：复核：年月日
表13：沉降观测记录表——隧道沉降量记录表
表15：横剖面沉降测试记录表
表16：沉降观测记录表——过渡段沉降量记录汇总表。

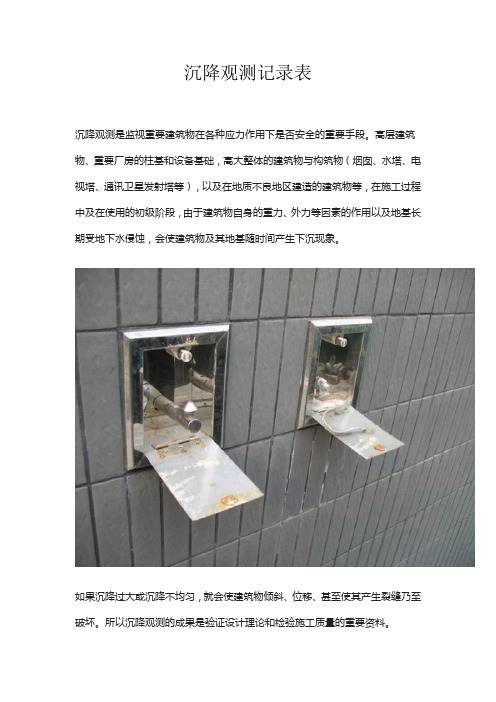

沉降观测记录表 沉降观测是监视重要建筑物在各种应力作用下是否安全的重要手段。高层建筑物、重要厂房的柱基和设备基础，高大整体的建筑物与构筑物（烟囱、水塔、电视塔、通讯卫星发射塔等），以及在地质不良地区建造的建筑物等，在施工过程中及在使用的初级阶段，由于建筑物自身的重力、外力等因素的作用以及地基长期受地下水侵蚀，会使建筑物及其地基随时间产生下沉现象。

如果沉降过大或沉降不均匀，就会使建筑物倾斜、位移、甚至使其产生裂缝乃至破坏。所以沉降观测的成果是验证设计理论和检验施工质量的重要资料。 沉降观测 一、沉降水准点、观测点的设置 1、 水准点的设置 建筑物沉降观测的每一区域必须有足够数量的水准点，为了相互检查、核对，一般水准点不少于三个。水准点应考虑永久使用，埋设坚固稳定。水准点应与观测点接近，不能受施工机具及来往车辆的扰动，应埋设在受振区以外和埋设在冰冻线以下0.5m处，顶部要加盖予以保护。水准点的型式与埋设要求一般与三、四等水准点相同，水准点高程应根据厂区、建筑区永久水准点采用三等水准测量的方法进行测定。 2、 沉降观测点的设置 沉降观测点应设置在建筑物上能表示出建筑物沉降与变形特征的部位，要求牢固可靠，便于观测，观测点的位置和数量应根据基础的构造、荷载以及地质情况而定，一般可沿房屋四周每隔15-30 m设一个观测点，在建筑物的基础转角处，沉降缝或伸缩缝的两侧、柱基、新旧建筑物的基础连接处以及地质条件变化的地方，都应设观测点，观测点要埋设牢固，观测点要用角钢Ø20的铆钉用1：2的水泥砂浆锚固。 二、沉降观测的方法 1、沉降观测的时间和次数 建筑物在施工过程中，在增加较大荷载前、后都要进行沉降观测，一般民用建筑每加高一层应观测一次，而工业建筑则应在不同的荷载阶段如浇筑砼基础、安装柱子和屋架、铺设屋面板、安装吊车架、砌筑砖墙体、烟囱每增加15m等之后，应分别作沉降观测，整个施工期间的沉降观测不能少于四次，建筑物竣工后，可每隔1-2个月观测一次，当沉降量大于5-10mm时，要增加观测的次数，但随着沉降量的减小，可逐渐延长观测周期，直至沉降趋于稳定为止。

储罐基础沉降观测记录GY-48
说明：由施工单位观测填写。

“h”为设计液位高度；“/”斜线为分数线：如“1/2h”。

观测点不够时可另表填写.
储罐基础沉降观测记录GY-48
说明：由施工单位观测填写。

“h”为设计液位高度；“/”斜线为分数线：如“1/2h”。

观测点不够时可另表填写。

储罐基础沉降观测记录GY-48
说明：由施工单位观测填写。

“h”为设计液位高度；“/”斜线为分数线：如“1/2h”。

观测点不够时可另表填写。

储罐基础沉降观测记录GY-48
说明：由施工单位观测填写。

“h”为设计液位高度；“/”斜线为分数线：如“1/2h”。

观测点不够时可另表填写。

储罐基础沉降观测记录GY-48
说明：由施工单位观测填写。

“h”为设计液位高度；“/”斜线为分数线：如“1/2h”。

观测点不够时可另表填写。

储罐基础沉降观测记录GY-48
说明：由施工单位观测填写。

“h”为设计液位高度；“/”斜线为分数线：如“1/2h”。

观测点不够时可另表填写。

储罐基础沉降观测记录GY-48
说明：由施工单位观测填写。

“h”为设计液位高度；“/”斜线为分数线：如“1/2h”。

观测点不够时可另表填写。

建筑物沉降观测测量报验申请表工程名称：银利财富广场1#楼编号：建筑物沉降观测测量记录检验（建）表5.1.7－2 共页第建筑物沉降观测测量报验申请表工程名称：银利财富广场8#楼编号：建筑物沉降观测测量记录检验（建）表5.1.7－2 共6页第1页工程名称银利财富广场8#楼水准点编号水准点所在位置永久水准点水准点高程22.53M 观测起止日期观测性质见证观测工程地点安徽省含山县铜闸镇银利财富广场测量仪器仪器名称：水准仪沉降观测结果观测点编号观测点相对标高(m)第一次2013年2月28日标高(m)沉降量(mm)本次累计M1 -2.2 -2.2 0 0 M2 -2.25 -2.251 1 1 M3 -2.1 -2.1 0 0 M4-2.3 -2.301 1 1 M5-2.32 -2.32 0 0 M6-2.23 -2.23 0 0 观测点布置简图-工程进度状态架空层层顶梁板施工单位项目技术负责人施测人监理（建设）单位监理工程师（建设单位项目专业技术负责人）建筑物沉降观测测量记录工程名称银利财富广场8#楼水准点编号水准点所在位置永久水准点水准点高程22.53M 观测起止日期观测性质见证观测工程地点安徽省含山县铜闸镇银利财富广场测量仪器仪器名称：水准仪沉降观测结果观测点编号观测点相对标高(m)第二次2013年3月30日标高(m)沉降量(mm)本次累计M1 -2.2 -2.201 1 1 M2 -2.25 -2.252 1 2 M3 -2.1 -2.101 1 1 M4-2.3 -2.302 1 2 M5-2.32 -2.322 2 2 M6-2.23 -2.231 1 1 观测点布置简图-工程进度状态一层顶梁板施工单位项目技术负责人施测人监理（建设）单位监理工程师（建设单位项目专业技术负责人）建筑物沉降观测测量记录工程名称银利财富广场8#楼水准点编号水准点所在位置永久水准点水准点高程22.53M 观测起止日期观测性质见证观测工程地点安徽省含山县铜闸镇银利财富广场测量仪器仪器名称：水准仪沉降观测结果观测点编号观测点相对标高(m)第三次2013年4月7日标高(m)沉降量(mm)本次累计M1 -2.2 -2.202 1 2 M2 -2.25 -2.252 0 2 M3 -2.1 -2.101 0 1 M4-2.3 -2.303 1 3 M5-2.32 -2.323 1 3 M6-2.23 -2.232 1 2 观测点布置简图-工程进度状态二层顶梁板施工单位项目技术负责人施测人监理（建设）单位监理工程师（建设单位项目专业技术负责人）建筑物沉降观测测量记录检验（建）表5.1.7－2 共6页第4工程名称银利财富广场8#楼水准点编号水准点所在位置永久水准点水准点高程22.53M 观测起止日期观测性质见证观测工程地点安徽省含山县铜闸镇银利财富广场测量仪器仪器名称：水准仪沉降观测结果观测点编号观测点相对标高(m)第四次2013年5月10日标高(m)沉降量(mm)本次累计M1 -2.2 -2.203 1 3 M2 -2.25 -2.253 1 3 M3 -2.1 -2.102 1 2 M4-2.3 -2.303 0 3 M5-2.32 -2.323 0 3 M6-2.23 -2.233 1 3 观测点布置简图-工程进度状态三层顶梁板施工单位项目技术负责人施测人监理（建监理工程师（建设单位项目专业技术负责人）建筑物沉降观测测量报验申请表工程名称：银利广场1#楼编号：建筑物沉降观测测量记录检验（建）表5.1.7－2 共页第。
