人教版九年级物理全一册《15.3串联和并联》同步练习题（含答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．很多小区安装了自动售水机，售水机既可以通过刷卡闭合“感应”开关，也可以通过投币闭合“投币”开关，刷卡或投币后按“灌装”键接通供水电机取水；光线较暗时“光控”开关自动闭合，接通灯泡提供照明。
如图所示，下列电路符合要求的是（）A．B．C．D．2．如图所示的电路中，则下列说法中错误的是（）A．S闭合后，L1、L2并联，且都能发光B．S闭合后，电路将发生短路C．要想使L1、L2串联，可去掉导线bD．若将导线M从接线柱B改接到接线柱A上，则两灯都能正常发光3．电动自行车电池不能长时间充电，为了保证充电安全，小明设计了如图所示的定时充电器：用定时器手动设置充电时间。
若定时器中有电流通过时，充电器将停止充电；反之，可以正常充电。
针对该充电器的设计方案，下面说法不正确的是（）A．充电时，定时器在电路中相当于一根导线B．充电时，指示灯与充电器串联C．定时器在电路中相当于一个开关D．停止充电时，充电器处于短路状态4．下列有关各图的说法，正确的是（）A．如图甲，充电宝给手机电池充电时手机电池相当于电源B．如图乙，用酒精灯加热试管里的水，产生的水蒸气将试管塞冲向空中。
在这个过程中，能量转化的顺序为：内能—化学能—机械能C．如图丙，开关S闭合后，灯L1、L2都不发光D．如图丁，轻质小球被用毛皮摩擦过的橡胶棒吸引，说明小球一定带正电5．下列操作能使图中的小灯泡L1和L2组成并联电路的是（）A．闭合开关S1、S2和S3B．只闭合开关S1和S2C．只闭合开关S1和S3D．只闭合开关S36．小明断开客厅的灯后，到书房去闭合书房的灯进行学习，这两盏灯的连接方式（）A．一定并联B．一定串联C．可能串联D．无法判断7．如图是由一个小灯泡、一个LED、两节干电池、一个开关组成的电路。
人教版九年级物理全一册《15.3串联和并联》同步练习题（附答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，开关能同时控制两盏灯，且两盏灯是并联的电路是（）A．B．C．D．2．下列说法错误的是（）A．教室里的照明灯和电扇是并联的B．夜晚成千只点亮的灯泡映出高大建筑物的轮廓，这些灯泡都是并联的C．一条大街上的路灯总是同时亮，同时灭，它们一定都是串联的D．一条电路中的两盏电灯原本都发光，其中一盏灯的灯丝断了，另一盏灯也同时不亮，这两盏灯一定是串联的3．在如图所示的电路中，若让灯L1、L2并联，则三个开关的状态分别是（）A．S1和S2闭合，S3断开B．S1和S3闭合，S2断开C．S1和S2断开，S3闭合D．S2和S3闭合，S1断开4．在连接串、并联电路的实验中，下列做法中没有必要的是（）A．开关应是断开的B．画好电路图，确认电路图无误后，再根据电路图连接电路C．连接电路时，一定要从电源正极出发，直至电源负极D．连接完毕后，要仔细检查电路连接是否正确，不允许发生短路5．如图所示，闭合开关后电路中的灯泡都能发光的是（）A．B．C．D．6．小明打开家里的抽油烟机时，发现抽油烟机的灯是熄灭的，但此时抽油烟机的压缩机仍在继续工作。
关于抽油烟机的灯和压缩机的连接方式，下列判断正确的是（）A．一定是串联B．一定是并联C．可能并联，也可能串联D．条件不足，无法判断7．分析如图所示的电路图，判断下列说法中正确的是（）A．开关S1控制整个电路B．开关S2控制整个电路C．电动机与小灯泡工作时互不影响D．开关S1、S2都闭合时，电动机与小灯泡是串联的8．如图所示，小灯泡L1和L2连接入电路中，电源由两节干电池串联而成，则下列说法中正确的是（）A．S闭合后，L1、L2并联且都能发光B．S闭合后，只有一盏灯能发光C．要使L1、L2串联，可去掉导线bD．若将导线M从接线柱B改接到接线柱A上，则电路发生短路9．如图所示是定时课间音乐播放装置的原理图。

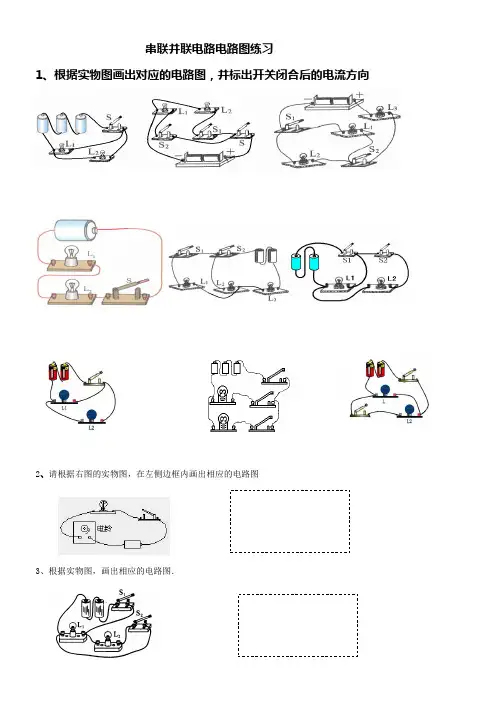

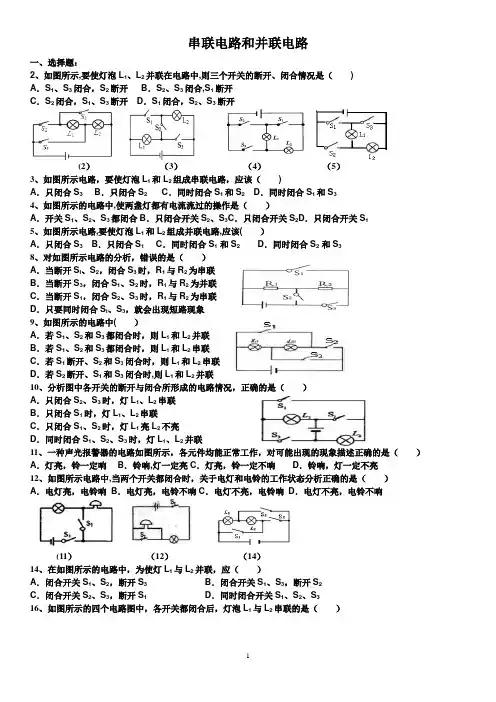

串联电路和并联电路一、选择题：2、如图所示,要使灯泡L1、L2并联在电路中,则三个开关的断开、闭合情况是（)A．S1、S3闭合，S2断开B．S2、S3闭合,S1断开C．S2闭合，S1、S3断开D．S1闭合，S2、S3断开(2）（3）（4）（5）3、如图所示电路，要使灯泡L1和L2组成串联电路，应该（)A．只闭合S3 B．只闭合S2 C．同时闭合S1和S2 D．同时闭合S1和S34、如图所示的电路中,使两盏灯都有电流流过的操作是（）A．开关S1、S2、S3都闭合B．只闭合开关S2、S3C．只闭合开关S2D．只闭合开关S15、如图所示电路,要使灯泡L1和L2组成并联电路,应该(）A．只闭合S3 B．只闭合S1 C．同时闭合S1和S2D．同时闭合S2和S38、对如图所示电路的分析，错误的是（）A．当断开S l、S2，闭合S3时，R1与R2为串联B．当断开S3，闭合S1、S2时，R1与R2为并联C．当断开S1，闭合S2、S3时，R1与R2为串联D．只要同时闭合S l、S3，就会出现短路现象9、如图所示的电路中(）A．若S1、S2和S3都闭合时，则L1和L2并联B．若S1、S2和S3都闭合时，则L1和L2串联C．若S1断开、S2和S3闭合时，则L1和L2串联D．若S2断开、S1和S3闭合时,则L1和L2并联10、分析图中各开关的断开与闭合所形成的电路情况，正确的是（）A．只闭合S2、S3时，灯L1、L2串联B．只闭合S1时，灯L1、L2串联C．只闭合S1、S2时，灯L1亮L2不亮D．同时闭合S1、S2、S3时，灯L1、L2并联11、一种声光报警器的电路如图所示，各元件均能正常工作，对可能出现的现象描述正确的是（）A．灯亮，铃一定响B．铃响,灯一定亮C．灯亮，铃一定不响D．铃响，灯一定不亮12、如图所示电路中,当两个开关都闭合时，关于电灯和电铃的工作状态分析正确的是（）A．电灯亮，电铃响B．电灯亮，电铃不响C．电灯不亮，电铃响D．电灯不亮，电铃不响(11）（12）（14）14、在如图所示的电路中，为使灯L1与L2并联，应（）A．闭合开关S1、S2，断开S3B．闭合开关S1、S3，断开S2C．闭合开关S2、S3，断开S1D．同时闭合开关S1、S2、S316、如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（）A．B．C．D．17、在如图所示的各电路图中，能反映出L l、L2并联，开关S断开后L1仍能发光的是（）A．B．C．D．18、如图所示的电路中，小灯泡L1和L2都标有“3V 0。
