试模DOE程序一.目的:1.考核模具的性能和注塑件的质量。

2.及时发现并找出成型过程中的问题,保障生产过程顺利以免浪费工时原料。

3.找出最佳的工艺参数范围,确保产品的质量达到客户的要求。

二.范围:对于客户要求比较严格的产品或订单量比较大的产品。

三.程序:1 试模前的准备工作:参见<<注塑试模程序>>中的1～5项。

2 其本参数的设定:2.1 料温:设定为原料供应商提供的加工温度范围中间值,但要以实际料温为准.2.2 背压:越低越好,但产品表面不得有色差和料花.2.3 螺杆转速:与背压相配合,在冷却时间结束前5秒左右熔胶完成.如果冷却时间长而熔胶时间短则采用储料前冷却时间来控制.2.4 开锁模时间:在保证模具安全运行的前提条件下,越快越好,尽量减少开关模的时间以便提高生产周期.2.5 模温:设定为原料供应商提供的温度范围中间加热模具,然后根据产品质量要求调整.2.6 射胶残量:大机台(如200T以上),9～１２mm;小机台，３～５mm为最佳．此项工作要在工艺参数比较稳定的情况下最后作调整．2.7 保压压力及保压时间:设定为0.2.8 模具:对模具的前期准备工作要求比较高,所有与模具有关的外观缺陷如顶高顶白拉模粘模走胶不平衡等问题解决以后再进行下一步程序.注：以上基本参数的设定要以调校经验比较丰富的技师为基础．调校的目的是保证工艺参数的稳定性．3 最佳注射时间：3.1注塑压力——注射时，在螺杆头部（计量室）建立的熔体压强。

为了确保注塑机的注塑速度达到及保持所要求的数值，注塑压力数值的设定必须足够。

注射压力是重要生产参数之一，它决定着螺杆的前进和后来模具填充的情况，假如注射压力太低，熔料进入模具时所产生的阻力便相对的很大，使注射速度不能保持在设定的水平，结果是射胶时间长了，所以设定注塑压力时某数值应较熔料所产生的阻力高15bar左右。

例：注塑一件产品，设定50%注塑速度，在注塑压力为140bar.,注射时间为0.87秒内完成成型过程，请问最佳注射压力数值是多少？注塑速度注射压力注射时间50% 140bar 0.87sec50% 120 bar 0.87 sec50% 100 bar 0.89 sec 最佳50% 90 bar 0.90 sec 下限50% 85 bar 0.99 sec注:1）在最佳的注射压力设定情况下，注射周期时间的变化应不超过0.06秒，如超过这个范围，表示压力不稳或塑化不良。

注塑模具管理程序（依据GB/T19001-2016 idt ISO9001:2015标准编制）1.0目的为使新品或成熟产品模具，于调动使用前后能保有其正确性及准确度，以确保产品质量。

2.0适用范围模具是过程能力的重要保证，是影响产品质量的重要因素。

本办法适用于本公司自主设计、本公司委托供方开发及本公司拥有产权的注塑模的管理。

3.0定义NA。

4.0相关文件NA5.0职责5.16.0作业程序6.1模具的申请及模具供方选择6.1.1产品工程师根据确定的产品明细表及产品技术方案，填写《模具申请单》申请模具的制作，并经项目经理/技术经理审批，总经理批准后提交采购工程师。

6.1.2采购工程师根据模具需求，在《合格供方清单》中选择2-3家模具供方，其选择原则依《采购控制程序》，并安排模具供方与项目组的初期技术交流。

如遇特殊情况需开发新供方、采购与技术共同商议确认后方能执行。

6.1.3产品工程师/模具工程师/设计工程师根据产品的技术要求与模具供方进行初期的技术交流。

包括但不限于：模架、A板、B板及镶块的尺寸、型腔、型芯、滑块材质及热处理要求、出模数、浇口类型、表面处理、冷却水型式、滑块滑道要求、顶出型式等。

产品工程师负责汇总输出《模具初步技术方案》。

6.1.4产品工程师根据汇总的《模具初步技术方案》，组织项目经理/模具工程师/采购工程师/品质工程师/工艺工程师/注塑工程师/设计工程师等对技术要求进行评审。

根据评审内容，修改《模具初步技术方案》。

并生效受控。

技术部发放至采购部等部门。

6.1.5采购工程师根据受控的《模具初步技术方案》发放至各备选模具供方。

进行报价阶段。

6.1.6采购工程师汇总模具报价，确定最终模具供方，报采购经理审批，总经理批准。

6.1.7采购工程师根据最终模具供方的确定，列入初始《供方清单》。

6.1.8模具开发技术协议和模具加工合同的签定6.1.8.1项目经理/产品工程师/模具工程师根据初始《供方清单》，与模具供方签定《模具开发技术协议》。

注意事项： “重点判定项目”若有一项判定NG，则新模具为不合格。“其它判定项目”若达标率80%以上为合格，反之则不合格。
验收结果：□ 合格
□不合格
判定人员
项目：
设计：
成型：
QE：
核准：
复核：
审核：
确认：
重 点 判 定 项 目
5.排气是否充分及合理 6.模腔表面处理是否达到要求 7.产品段差是否严重 8.产品毛邊是否严重 9.产品是否有拉模，顶白，粘模现象 10.水口重量是否在报价预估范围内 11.模具开模顺序是否合理
1.GATE的位置及类型是否合理 2.产品P.L是否和检讨资料相同 3.滑块P.L是否和检讨资料相同 4.模具是否已追加刻字 5.模具上相同(近)之零配件是否已做防呆动作

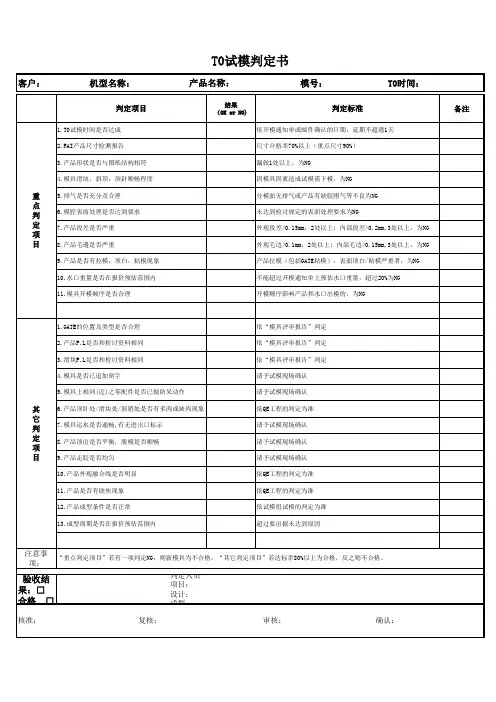

T0试模判定书
客户： 机型名称：
判定项目
1.T0试模时间是否达成 2.FAI产品尺寸检测报告 3.产品形状是否与图纸结构相符 4.模具滑块，斜顶，頂針顺畅程度
产品名称：
结果
（OK or NG)
模号：
判定标准
T0时间：
备注
Байду номын сангаас
依开模通知单或邮件确认的日期，延期不超過1天 尺寸合格率70%以上（重点尺寸90%） 漏做1处以上，为NG 因模具因素造成试模需下模，为NG 分模面无排气或产品有缺胶困气等不良为NG 未达到检讨规定的表面处理要求为NG 外观段差>0.15mm，2处以上; 內部段差>0.2mm,3处以上，为NG 外观毛边>0.1mm，2处以上; 內部毛边>0.15mm,3处以上，为NG 产品拉模（包括GATE粘模），表面顶白/粘模严重者，为NG 不能超过开模通知单上预估水口重量，超过20%为NG 开模顺序影响产品和水口出模的，为NG

可以进行小批量生产
射胶时间
注塑周期
□
不可以进行小批量生产
□
秒/啤
可以进行大批量生产
□
不可以进行大批量生产
□
模具存在问题：
前后模及柱位光洁度未达标 □
生产效率未达标
□
重大设计、制作缺陷
□
样板顶白拉白锲模
□ 加工部位多处免收（不含水口） □
10 啤内打脱模剂超过 1 次
□
备注：
工程 业务 品管 生产 工程
工程
工模部分派人员领取模具，制定生产计划， 执行改/修模，确保按时将改/修好之模具移 交原交接单位。
工程部负责跟进工模部改/修模的进度，确保 生产顺利进行。
工模 工程
注塑部制订试模计划，执行试模任务：品管 与工程到生产现场作技术与品质方面的指 导。
注塑 品管 工程
品管对注塑部所送的试模样板进行品质确 认： A. 试模产品品质不符合标准/要求：若不合
顶出机构 顶针 □ 丝 筒 针 □ 斜 顶 □ 推 板 □
复位机构 回针 □ 弹 簧 □ 橡 胶 □ 铲 机 □
进料机构 大水口 □ 细水口 □ 潜水口 □
特殊加工 光 面 □ 蚀 纹 □ 淬 火 □ 氮 化 □ 电 镀 □ 烧焊 □
互换性 藏 模具生产状况：
顶白 □ 粘水口 □ 拉花 □ 粘模 □ 变形 □ 顶爆 □ 拉爆 □ 行位不顺
5.2 工程部确认需改/修模后，由工程部签发“修改模通知单”（表 8.1）给工模部， 同时通知模仓管理员预备发模具，由工程部签发“试模通知及试模报告单”（表 8.2）给生产部注塑课。
5.3 工模部负责改/修模： 5.3.1 工模部在接到修/改模通知单后，及时分派人员至工模仓领取模具------仓管 员必须在接到工程部通知后，知会工模部人员一同至工模仓领/发模具； 5.3.2 工模部制定生产计划，并在“修改模通知单”上回复工程部修/改模的进度，； 5.3.3 工模部负责修/改模的生产实施、生产进度跟踪、制程品质状况控制，并按 时将改好之模具移交给原交接单位（仓库或注塑课）。
