路基的病害与防治--水对路基的影响课件

路基工程质量通病及防治措施一、路基外观质量病害及防治路基因经受各种自然因素的长期影响，承受车辆荷载的重复作用，并且由于路基所经过地区的地形、地质及水文地质等条件的影响，路基在使用过程中常产生各种病害。

主要有：路基整体或局部不均匀沉降；路基纵横向裂缝；路基滑动或者边坡滑塌。

二、路基沉陷1、路基沉陷是指路基在垂直方向产生较大的沉落，从而引起局部路段的破坏，影响车辆通行能力以及行车的舒适性。

2、原因分析：路基沉陷有两种：一是路堤的沉落；另一是地基的沉陷，内容如下：①路堤的沉落：因填料选择不当，填筑方法不合理，压实不足，在荷载和水、温度综合作用下，堤身向下沉陷。

②地基的沉陷：原地面为软弱土层，如泥沼、流沙或垃圾堆积等，填筑前未经换土或压实，发生地基下沉，侧面剪裂凸起，引起路堤下陷；软弱土层未进行预压，或预压荷载不足和预压沉降不稳定就开始卸载、路面施工，引起工后沉降。

3、防治方法：①注意选用良好的材料，分层填筑、分层夯实；严禁用腐植土或有草根的土块，并及时排除流向路基的地面水或处理好地下水。

②填石路基从下而上，应用由大到小的石块认真填筑，并用石渣或石屑填空隙。

③原地面为软弱土层时，路堤高度较低的，应挖除非适用材料换填良好的材料并用加筋体予以加固；路堤高度较高的可采用打碎石桩、水泥搅拌桩、水泥桩等复合地基的形式加固地基，提高地基承载力。

④应按设计要求，对软弱土层进行等载或超载预压，并直至沉降稳定后，再进行路面施工。

三、路基边坡的塌方1、路基的塌方是山区常见的路基病害，根据其形成的条件及原因，一般可分为：剥落、碎落、滑坍和崩塌等形式。

2、剥落：是指边坡表土层或风化岩表面，在湿热的作用下，表面发生涨缩的现象，从而引起零碎薄层从边坡上脱落下来。

1）防治方法：①搞好排水，不使地面或地下水浸蚀路基边坡。

②加固边坡，如种草、铺草皮或植树。

③对于风化的软质岩层，可采取TBS绿化防护，或修建干砌、浆砌片石护面墙。

④整修边坡，及时清除可能滑坍的土石方。

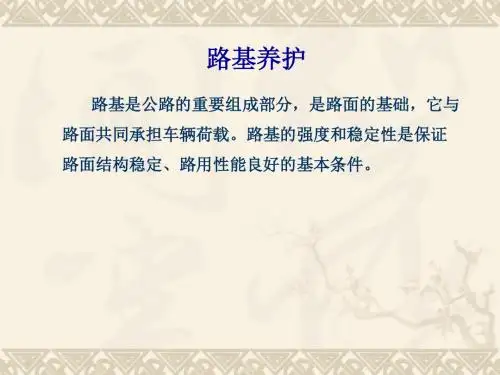

四、路基养护工作的要求 (1)路基各部分经常保持完整，各部尺寸保持规定的标准要求， 不损坏变形，经常处于完好状态。 (2)路肩无车辙、坑洼、隆起、沉陷、缺口，横坡适度，边缘顺 适，表面平整坚实、整洁，与路面接茬平顺。 (3)边坡稳定、坚固，平顺无冲沟、松散，坡度符合规定。 (4)边沟、排水沟、截水沟等排水设施无淤塞、无高草，纵坡符 合要求，排水畅通，进出口维护完好，保证路基、路面及边沟 内不积水。 (5)挡土墙、护坡及防雪、防沙等设施保持完好无损坏，泄水孔 无堵塞。 (6)做好翻浆、坍方、山体滑坡、泥石流等病害的预防、治理和 抢修，尽力缩短阻车时间
2.陡坡路段(纵坡大于5%)的路肩 由于纵坡大，易被暴雨冲成纵横沟槽，甚至冲坏路堤边 坡，一般可根据路基排水系统的情况与需要，综合改善， 可采取下述措施: 自纵坡坡顶起，每隔20m左右两边交错设置宽 30~50cm的斜向截水明槽，并用砾(碎)石填平；同时在 路肩边缘处设置高10cm、上宽10cm、下宽20cm的拦 水土埂。在每条截水明槽处，留一淌水口，其下面的边 坡用草皮或砌石加固，使水集中由槽内流出，如图2-3 所示。
(4)为了保证沟渠迅速排水，应经常疏通，使沟底保持 不小于0.5%的纵坡


（5）保证排水沟的水流在注入河流或其它沟渠时，应 成锐角相交，且不大于45°，使水流通畅，避免冲淤。

（6）农业灌溉用水应经由涵管、倒虹吸及渡槽等流 过公路。
渡 槽
二、地下排水设施的养护和维修 应经常注意保持地下排水设施排水口的排水能力，防 止堵塞, 若地下排水设施的破坏，则应维修或重修地下 排水设施。
4.不良地质水文条件造成的路基破坏

(1)不良的工程地质与水文条件，如地质构造复杂，岩 层走向及倾角不利，岩性松散，风化严重，土质较差， 地下水位较高以及其它特殊不良地质灾害等。

路基沉降
路基淘空
路面塌空
路面分层破坏
板体淘空
路基防护与加固设施
二. 路基防护与加固设施 坡面防护：保护路基边坡表面免受雨水冲刷，减缓温差及 湿差变化影响，防止和延缓软弱岩土表面的风化、碎裂、 剥蚀演变，从而保护边坡整体稳定性。常用坡面防护设施 有植物防护和工程防护。 堤岸防护与加固：主要对沿河滨海路堤、河滩路堤及水泽 区路堤，针对水流的破坏工作而设，起防水治害和加固堤 岸双重功效。堤岸防护与加固设施有直接和间接两类。 湿软地基加固：提高湿软地基承载力，以防路基沉陷、滑 移或其他病害。加固关键在与治水和固结。
土工模袋布
土工袋修筑的长江大堤子堤
二、间接措施 1.设置导治结构物 作用： 改变水流方向—— 消除和减缓水流对 堤岸直接破坏—— 减轻堤岸近旁淤 积——解除水流对 局部堤岸的损害— —安全保护作用。
2.导治结构按其与河道的相对位置，一般可分为丁坝、顺 坝或格坝。 1)顺坝：大致与堤岸平行，主要作用为导流、束水、调整 流水曲度、改善流态。 顺坝——导流坝。 2)格坝：在平面上成网格状。设于顺坝与堤岸之间，防止 高水位时水流溢入冲刷坝内岸坡和坡脚，并促进格间的淤 积。 3)丁坝：大致与堤岸垂直或斜交，将水流挑离堤岸，束河 归槽，改善流态。 丁坝——挑水坝。
squared laying
3.植树：用在堤岸边的河滩上，用来降低流 速，促使泥沙淤积，防水直接冲刷路堤。
4.拉伸网草皮：在 土工网或土工垫等 土工合成材料上铺 设3-5cm的种植土 层，经过撒种、养 护后形成的人工草 皮。
普通草皮
土工网
土工垫
5.固定草种布(也可称植生带)：在土工织物
2.铺草皮：坡面冲刷比较严 重，边坡较陡，径流速度＞ 0.6m／s，容许最大速度为 1.8m／s时，采用平铺(平行 于坡面)水平叠置、垂直坡面 或与坡面成一半坡角的倾斜 叠置草皮，还可采用片石铺 砌成方格或拱式边框，方格 或框内再铺草皮。

水对城市道路路基的影响及防治措施摘要:近年来,随着城市的高速发展,城市道路所肩负的功能也越来越繁多,这就要求在道路工程施工时充分考虑各种因素造成的不良影响,其中水的影响不容忽视,本文阐述了水对路基的不良影响及防治措施。

关键词:城市道路路基施工防治措施1 水对路基的影响水与土石相互作用,可以使路基的强度和稳定性降低,道路路基软化,并可产生滑坡、沉陷、管涌、冻胀、翻浆等不良影响,给道路工程的施工建设和使用造成危害,地表水和地下水均能对路基造成危害,其中影响最大、最持久的是地下水。

从现有条件出发,采取合理的排水、隔水及疏导地下水措施是有效保证路基质量的关键。

2 路基路面排水地表水受气候条件、自然条件、人为条件等限制,是影响路基强度和稳定性的重要因素,许多路基病害是由水的侵蚀造成的,必须做好路基排水,形成排水系统,并与地区排水规划相协调。

2.1 地面排水最通常采用的地面排水设施是边沟、截水沟、跌水、急流槽以及地表的排水管。

对于高速公路和一级公路上的排水沟渠,一般都要求铺砌防护。

普遍采用浆砌片石加固、而水泥混凝土预制板块也开始广泛应用。

2.2 路面排水路面排水的任务是迅速排除路面范围内的降水,减少水从路面渗入,使之不冲刷路基边坡。

路拱横坡应≥2%。

雨水排出路面有二种方式。

第一种是集中排水,在硬路肩外侧设置水泥混凝土预制块或现浇沥青混凝土的拦水带,以其与硬路肩路面构成三角形的集水槽流水,每隔20m～50m间距设一泄水口与路堤边坡急流槽衔接将雨水排到坡脚排水沟中。

设超高路段的排水通过设在中央带的园形开口排水沟或雨水井进行排除。

第二种是分散排水,除了硬化路肩和加固路基边坡外,在经过地下水位较高的绿洲地带,也要防止边坡上部的植草向上生长挡住横向排水出路造成路表积水。

2.3 地下排水路基地下排水多用暗沟、盲沟、渗沟、渗井等,其特点是以渗透力式排水,当水流量较大,多采用带渗水管的渗沟。

近年研制的带有钢圈、滤布和加强合成纤维组成的加劲软式透水管直径8cm～30cm,很适用于地下排水。
