第二节 钣金修复的基本工具
1、工作台与工具箱 2、划线工具 3、测量工具 4、整形工具 5、剪切工具 6、夹具
17
ppt课件
PICC
ppt课件
18
PICC
ppt课件
19
PICC
ppt课件
20
PICC
ppt课件
21
PICC
ppt课件
22
PICC
ppt课件
23
PICC
ppt课件
24
PICC
ppt课件
25
PICC
第四章 车身修复的切割与焊接 第一节 氧—乙炔焊 第二节 手工电弧焊 第三节 二氧化碳保护焊 第四节 其它焊接与切割
目录
ppt课件 26
PICC


焊接切割技术包括工件材料、焊接材料、焊接方 法、不同材料的焊接、焊接接头设计、焊接性试 验数据、切割工艺。 工件材料包括常用钢种标准、例值（化学成分标 准及例值、力学性能标准及例值、物理性能参数 ）碳素结构钢、低合金高强度钢、珠光体耐热钢 、低温钢、不锈钢及耐热钢、铸铁、铝及铝合金 、铜及铜合金、钛及钛合金、镁及镁合金、镍及 镍合金性能参数（化学成分、力学性能、材料用 途、材料牌号等）

ppt课件 36
PICC
ppt课件
37
PICC
ppt课件
38
PICC
ppt课件
39
PICC
ppt课件
40
PICC
ppt课件
41
PICC
第四节 其它焊接与切割 电阻焊 钎焊 切割
ppt课件
42
PICC

锉刀和砂纸
用于打磨和抛光金属表面，去 除锈迹和旧漆。
撬棒
用于撬起汽车上的装饰件和面 板。
车身修复设备介绍
喷枪
用于喷涂油漆，可分为压缩空气喷枪 和无气喷枪。
02
烤漆房
提供恒定的温度和湿度，使油漆快速 干燥，减少污染。
01
03
打磨机
用于快速去除旧漆和锈迹，可分为电 动打磨机和气动打磨机。
焊接设备
用于修复金属部件的断裂或损坏，可 分为电弧焊、气体保护焊和激光焊接 。
分享快速修复小技巧，提高工作效率 和修复质量。
经验二
在修复过程中，如何避免对周围部件 的损伤，确保修复质量。
未来发展趋势与展望
01
随着汽车工业的发展，车身材质 和工艺也在不断更新，未来修复 技术将更加注重环保、高效和个 性化。
02
展望未来，智能修复设备和自动 化技术将在车身修复领域得到广 泛应用，提高修复质量和效率。
《汽车车身修复技术》ppt课件
contents
目录
• 汽车车身修复技术概述 • 车身修复的基本原理 • 车身修复工具与设备 • 车身修复技术实践与应用 • 案例分析与实践经验分享
01
汽车车身修复技术概述
定义与特点
定义
汽车车身修复技术是指对汽车车身进行修复、涂装和改色等处理，以达到恢复 车身外观、延长使用寿命和满足个性化需求的目的。
THANKS
感谢观看
满足个性化需求
车身修复可以实现个性化 定制，满足车主的独特需 求和审美。
车身修复技术的发展历程
传统手工修复
传统的车身修复主要依靠 手工技术和经验，修复质 量和效率较低。
半机械化修复
随着工业技术的发展，出 现了半机械化的车身修复 设备和技术，提高了修复 效率和精度。

图5-4 偏置式对接
p107
图5-5 搭 接
p107
2、门立柱的替换作业： （1）前门立柱的替换作业： 通常前门立柱在底部、顶部或同时予以加强，切割部位应选在立柱 的中部。 当采用带嵌入板的对接方式时，先安装好嵌入板进行塞焊，在两连 接截面间留与板材厚度相当的间隙，用对接焊接把立柱连接成封闭状。 如图5-6所示为前门立柱的带嵌入板对接。

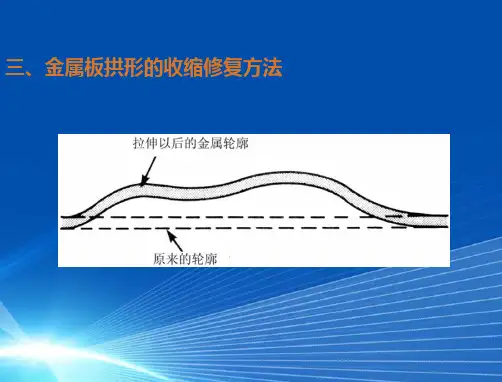

三、金属板拱形的收缩修复方法
三、金属板拱形的收缩修复方法
1、敲击收缩法 （1）用铁锤和垫铁敲击
三、金属板拱形的收缩修复方法
1、敲击收缩法 （2）用修平刀敲击
三、金属板拱形的收缩修复方法
1、敲击收缩法 （3）打折收缩法
三、金属板拱形的收缩修复方法
2、加热收缩法 （1）金属热收缩的原理
三、金属板拱形的收缩修复方法
（2）换新件的固定方法：
当换新件在车身上定位时，为防止换新件错位和移动，新换件的定位可用手虎钳、大力钳、临时点焊 等方法。若不能使用夹钳固定，则可采用自攻螺钉固定，待焊接后，再拆自攻螺钉，并将螺钉孔用点焊 填满。
三、车身钣金件替换的作业方法
车身钣金件的结构、位置各不相同，钣金件替换作业存 在 明显差异。以承载式轿车车身的典型钣金件替换为例，其作 业方法为：
三、金属板拱形的收缩修复方法
2、加热收缩法 （2）金属板热收缩操作
四、金属板变形修整后的修平处理Hale Waihona Puke 四、金属板变形修整后的修平处理
四、金属板变形修整后的修平处理
四、金属板变形修整后的修平处理
四、金属板变形修整后的修平处理
车身维修作业技术
一、车身结构件的分离：p103
汽车车身是由各钣金件通过铆接、螺栓连接、焊接等 方法组成的一个整体。

施，而不是必需措施，不是任何损伤修
复过程中都需要进行收缩作业。
(2)面板整形注意事项
朱明工作室
•
①面板出现严重折损、延展、撕裂，由于刮蹭造
成钢板变薄，内层、边角部位损伤严重时，将很难保
证修理质量，应进行更换，以免造成返修。何种程度、
标准需要更换，很难量化，只有根据实际情况而定。
•
②大面积的钣金件，如发动机盖、后备厢盖、车
顶、车门等损伤较重时，不宜进行修复。
•
③判定损伤范围、程度时，仔细检查损伤的钣金
件与相邻的钣金件之间相互配合是否良好，车门、发
动机盖、后备厢盖开关时是否顺畅、密封，同时应确
认钣金件与内部加强筋没有开胶ห้องสมุดไป่ตู้开焊或内、外层咬
合不良等现象，避免造成钣金件整体强度降低、异响、
密封不严等故障。
•
④使用整形机修复的最大优点是不用或尽可能的
朱明工作室
授人以鱼不如授人以渔
学习情景七：车身板件的修理
一、钢板的内部结构和物理特性
2、钢板变形的类型 （3）加工硬化
朱明工作室
授人以鱼不如授人以渔
学习情景七：车身板件的修理
一、钢板的内部结构和物理特性
2、钢板变形的类型 （3）加工硬化
朱明工作室
授人以鱼不如授人以渔
面板整形作业
朱明工作室
• 面板整形作业方式及流程整形工艺是一种传统 的手工工艺，是钣金维修技师应该掌握的一项 基本技能。根据作业方式可分为：
相互排斥，而是相辅相成，优势互补，必要时可同时 或先后、交替使用。如车辆前翼子板变形严重，可以 使用手锤与垫铁配合进行粗校正，消除应力后再使用 整形机对小的凹坑进行精细修整。
朱明工作室
