全自动排线裁线剥皮机功能参数

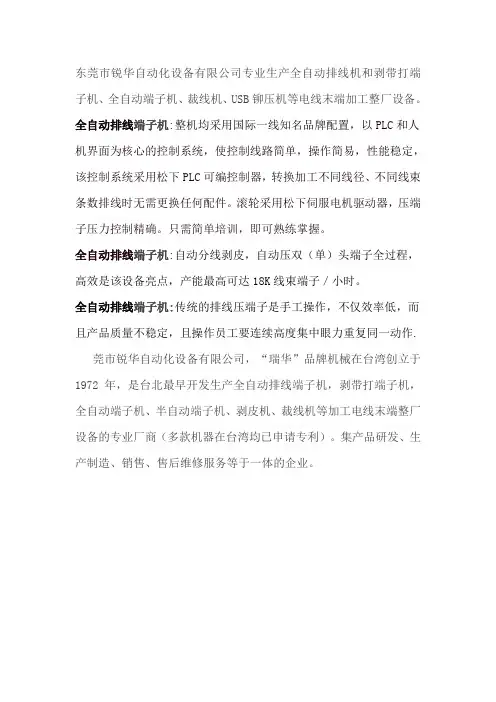

东莞市锐华自动化设备有限公司专业生产全自动排线机和剥带打端子机、全自动端子机、裁线机、USB铆压机等电线末端加工整厂设备。

全自动排线端子机:整机均采用国际一线知名品牌配置，以PLC和人机界面为核心的控制系统，使控制线路简单，操作简易，性能稳定，该控制系统采用松下PLC可编控制器，转换加工不同线径、不同线束条数排线时无需更换任何配件。

滚轮采用松下伺服电机驱动器，压端子压力控制精确。

只需简单培训，即可熟练掌握。

全自动排线端子机:自动分线剥皮，自动压双（单）头端子全过程，高效是该设备亮点，产能最高可达18K线束端子／小时。

全自动排线端子机:传统的排线压端子是手工操作，不仅效率低，而且产品质量不稳定，且操作员工要连续高度集中眼力重复同一动作.
莞市锐华自动化设备有限公司，“瑞华”品牌机械在台湾创立于1972年，是台北最早开发生产全自动排线端子机，剥带打端子机，全自动端子机、半自动端子机、剥皮机、裁线机等加工电线末端整厂设备的专业厂商（多款机器在台湾均已申请专利）。

集产品研发、生产制造、销售、售后维修服务等于一体的企业。

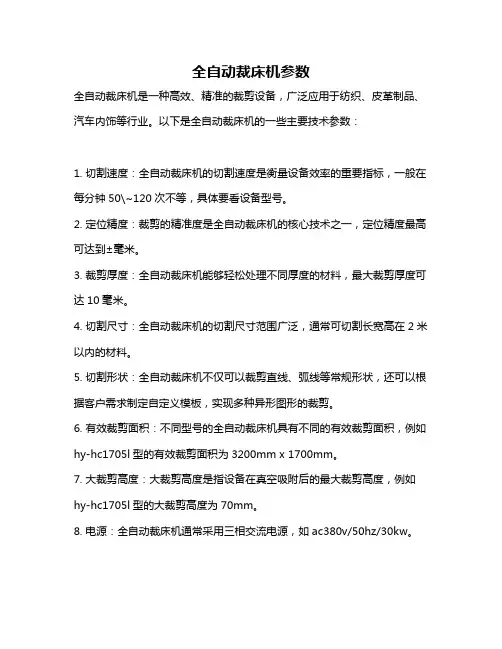

全自动裁床机参数
全自动裁床机是一种高效、精准的裁剪设备，广泛应用于纺织、皮革制品、汽车内饰等行业。

以下是全自动裁床机的一些主要技术参数：
1. 切割速度：全自动裁床机的切割速度是衡量设备效率的重要指标，一般在每分钟50\~120次不等，具体要看设备型号。

2. 定位精度：裁剪的精准度是全自动裁床机的核心技术之一，定位精度最高可达到±毫米。

3. 裁剪厚度：全自动裁床机能够轻松处理不同厚度的材料，最大裁剪厚度可达10毫米。

4. 切割尺寸：全自动裁床机的切割尺寸范围广泛，通常可切割长宽高在2米以内的材料。

5. 切割形状：全自动裁床机不仅可以裁剪直线、弧线等常规形状，还可以根据客户需求制定自定义模板，实现多种异形图形的裁剪。

6. 有效裁剪面积：不同型号的全自动裁床机具有不同的有效裁剪面积，例如hy-hc1705l型的有效裁剪面积为3200mm x 1700mm。

7. 大裁剪高度：大裁剪高度是指设备在真空吸附后的最大裁剪高度，例如hy-hc1705l型的大裁剪高度为70mm。

8. 电源：全自动裁床机通常采用三相交流电源，如ac380v/50hz/30kw。

9. 压缩空气源：全自动裁床机需要压缩空气源，气压一般为，气流量为160l/min。

10. 设备总重量：不同型号的全自动裁床机具有不同的设备总重量，例如hy-hc1705l型的设备总重量为3000kg。

此外，全自动裁床机还具有操作简单、安全性高、维护方便等特点。

如需更多信息，建议访问相关产品官网或咨询厂家。

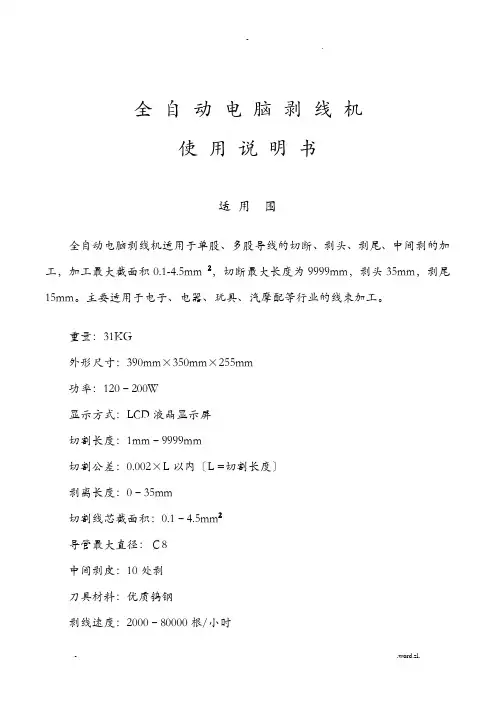

全自动电脑剥线机使用说明书适用围全自动电脑剥线机适用于单股、多股导线的切断、剥头、剥尾、中间剥的加工，加工最大截面积0.1-4.5mm 2，切断最大长度为9999mm，剥头35mm，剥尾15mm。

主要适用于电子、电器、玩具、汽摩配等行业的线束加工。

重量：31KG外形尺寸：390mm×350mm×255mm功率：120–200W显示方式：LCD液晶显示屏切割长度：1mm–9999mm切割公差：0.002×L以内〔L =切割长度〕剥离长度：0–35mm切割线芯截面积：0.1–4.5mm2导管最大直径：￠8中间剥皮：10处剥刀具材料：优质钨钢剥线速度：2000–80000根/小时驱动方式：两轮调节速度：0最慢，9最快平安使用考前须知首先非常感谢您购置SWT系列全自动电脑剥线机！为了确保您能平安与正确地使用该机器，请在使用之前详细阅读本使用说明书。

一、为了使机器工作电压稳定，敬请用户选配电源稳压器，以防止电压过高而烧坏该机器。

二、使用时该机器应放置于平坦稳固的外表上操作，以免掉落损坏机器。

三、请勿在靠近电磁场较强的区域内使用该机器，以免对该机器产生干扰。

四、使用时不得在该机器上面放置任何物品，不得接近腐蚀性的化学物品，务必保持工作环境枯燥、通风、无灰尘，工作室温：0–35℃。

五、使用时该机器如果出现不理想的剥线效果或不同程度的故障，敬请阅读本使用说明书中的故障及排除方法，如果仍无法解决，请拨打我们的技术效劳咨询检修的方法，为了您的平安起见，请勿自行拆卸该机器进展检修。

目录一、剥线机的主要构造二、快速操作方法三、机械局部工作原理四、面板操作与参数设定五、刀口位置调整六、参数名词说明七、售后效劳承诺八、故障及排除方法二、快速操作方法与维护1、开机后按↑或↓移动光标选择一个程序。

〔01 – 89为常规程序，90 – 99为超短线程序〕2、在线长里设定剥线长度〔单位：毫米〕。

3、在线头里设定剥开数值，后面的剥头数值大于线头即全剥，小于那么为半剥。

JSBX-9全自动裁线剥皮扭线机使用说明书OPERATING INSTRUCTION目录一、简介……………………………………………………………………………P03二、物品清单………………………………………………………………………P03三、功能介绍………………………………………………………………………P04四、使用说明（一）、控制面板…………………………………………………………………P05 （二）、长线裁线范例……………………………………………………………P06（三）、短线裁线范例……………………………………………………………P06（四）、短线半剥裁线范例………………………………………………………P07（五）、三段剥皮范例……………………………………………………………P08（六）、扭线功能使用……………………………………………………………P09（七）、特殊功能使用……………………………………………………………P10（八）、小数点设定………………………………………………………………P12（九）、资料归零设定……………………………………………………………P12（十）、工作数量归零……………………………………………………………P12（十一）、错误讯息………………………………………………………………P13 （十二）、刀片更换………………………………………………………………P13 （十三）、作业前调整步骤………………………………………………………P14五、维护、保养及注意事项………………………………………………………P14六、保修卡…………………………………………………………………………P16一、简介:中山市金盛机械自动化有限公司位于中山市火炬开发区，是一家专业生产电子设备的厂家。

金盛机械创建以来始终秉持品质、服务、创新的理念配合技术的革新，设备的更新，优秀的技术人才，设计开发制造、销售于一体的一条龙的经营模式。

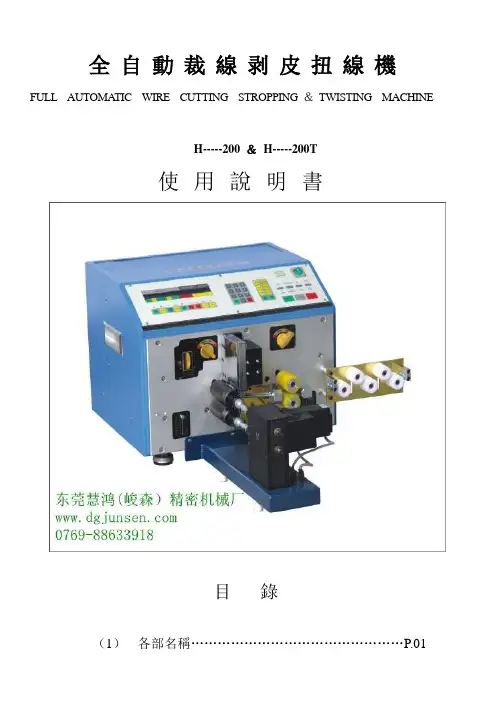

全自動裁線剥皮扭線機FULL AUTOMA TIC WIRE CUTTING STROPPING ＆TWISTING MACHINEH-----200 ＆H-----200T使用說明書目錄（1）各部名稱…………………………………………P.01（2）個部名稱…………………………………………P.02（3）長線裁線範例……………………………………P.03（4）短線裁線範例……………………………………P.04（5）短線半剥裁線範例………………………………P.05（6）三段剥皮範例……………………………………P.06（7）扭線範例…………………………………………P.07（8）特殊功能使用……………………………P.08～P.09（9）小數點設定………………………………………P.09（10）資料歸零設定……………………………………P.09（11）工作數量歸零……………………………………P.09（12）特殊功能表………………………………………P.10（13）錯誤訊息…………………………………………P.11（14）刀片更換…………………………………………P.12（15）規格表……………………………………………P.13（16）H-200+T扭線機安裝方式………………………P.14（17）作業前調整步驟…………………………………P.15（18）整直器安裝方式…………………………………P.18 (1)各部名稱:(1)前端剥皮長度設定(C)數值設定板(2)前端半剥長度設定(D)功能設定板(3)線材總長設定(E)扭線裝置正轉反轉之開關(4)後端半剥長度設定(F)長線,短線之開關(5)後端剥皮長度設定(G)蜂嗚器開關(6)刀值(H)偵測有無線材之開關(7)退刀(I)總電源開關(8)把數(J)啟動開關(9)加工總數設定(K)停止開關(B)液晶顯示板(L)緊急停止開關※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※附注:(F)長線,短線之開關:線長(指中間留皮部分)大於34㎜為 (長線)線長(指中間留皮部分)小於34㎜為 (短線)(H)偵測有無線材之開關:ON………無線材會自動停機OFF……無線材不會自動停※當線裁為28AW G～32AWG時請將偵測開關調到OFF（2）個部名稱：（1）左側滾輪上升開關– UP / DOWN （8）左下滾輪（2）右側滾輪上升開關– UP / DOWN （9）右上滾輪（3）左側滾輪間隙調整開關（10）右下滾輪（4）偵測有無線材之指示燈（11）左出線孔（5）左側滾輪壓力調整鈕（12）刀座（6）右側滾輪壓力調整鈕（13）道管（7）左上滾輪（14）右進線孔（3）裁線範例：（長線）1． 將電線放置於滾輪中間，調整滾輪間隙，調至微接觸到電線表皮後再往下2大格。

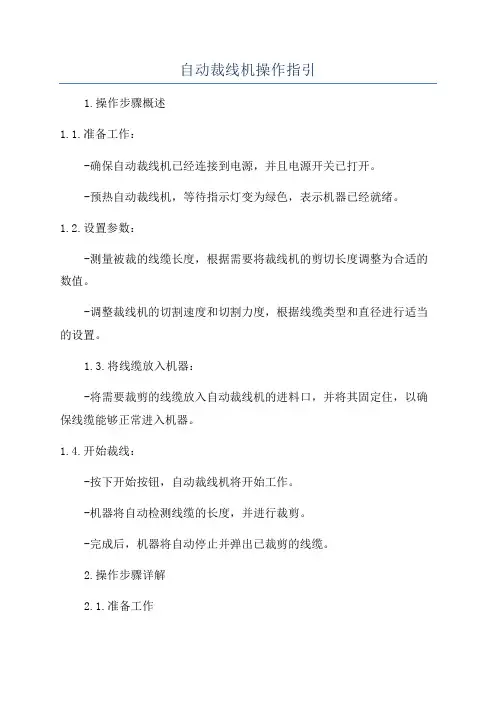

自动裁线机操作指引1.操作步骤概述1.1.准备工作：-确保自动裁线机已经连接到电源，并且电源开关已打开。

-预热自动裁线机，等待指示灯变为绿色，表示机器已经就绪。

1.2.设置参数：-测量被裁的线缆长度，根据需要将裁线机的剪切长度调整为合适的数值。

-调整裁线机的切割速度和切割力度，根据线缆类型和直径进行适当的设置。

1.3.将线缆放入机器：-将需要裁剪的线缆放入自动裁线机的进料口，并将其固定住，以确保线缆能够正常进入机器。

1.4.开始裁线：-按下开始按钮，自动裁线机将开始工作。

-机器将自动检测线缆的长度，并进行裁剪。

-完成后，机器将自动停止并弹出已裁剪的线缆。

2.操作步骤详解2.1.准备工作在开始操作自动裁线机之前，确保已经完成以下准备工作：-检查电源连接：确保自动裁线机已经正确连接到电源，并且电源开关已打开。

-预热机器：等待自动裁线机的指示灯变为绿色，表示机器已经预热完毕，可以开始工作。

2.2.设置参数根据需要裁剪的线缆类型和长度，需要进行以下参数的设置：-裁剪长度：根据需要裁剪的线缆长度，调整自动裁线机的剪切长度。

通常可以通过旋钮或者按键来进行调整。

-切割速度：根据线缆类型和直径，调整自动裁线机的切割速度。

切割速度过快可能导致线缆损坏，切割速度过慢则会降低工作效率。

-切割力度：根据线缆类型和直径，调整自动裁线机的切割力度。

切割力度过大可能导致线缆损坏，切割力度过小则可能无法完全切割线缆。

2.3.将线缆放入机器将需要裁剪的线缆放入自动裁线机的进料口，并将其固定住，以确保线缆能够正常进入机器。

确保线缆固定牢固，以防止线缆在裁剪过程中移动或滑动。

2.4.开始裁线在完成了上述准备工作后，按下开始按钮，自动裁线机将开始工作。

以下是具体的裁线过程：-自动检测：自动裁线机将自动检测线缆的长度，并根据预设的裁剪长度进行裁剪。

-裁剪过程：机器会根据设定的参数进行裁线。

裁剪过程中，机器将使用切割刀或切割刃，通过切割线缆进行裁剪。

全自动电脑剥线机说明书米岸工控（中国）股份有限公司MACHINE AUTOMATIC CO.,LTD联系电话：*************传真：*************移动电话：138********网址：邮箱：**************第一部分：机械外形概述1.整直器：线束校正装置，使线束垂直方向平直。

2.进线轮间隙调节扭：往上旋转进线轮之间的间隙增大，往下旋转间隙减小，两轮间隙压住线束，不然线束打滑即为最佳。

3.进线孔：线束穿入进线孔进入进线轮。

4.进线轮：电机驱动进线轮旋转使线束前进后退，配合刀假送线、剥头作用。

5.导管座：固定导管作用，上下移动可调整导管与刀片的中心位置。

6.导管：线束穿入导管进如刀口，固定线束，导管最前端离刀片距离5mm--10mm 之间，在上下刀口的中心点位置，导管摆动使剥尾长度较长时，闭开剥尾撞到导管作用。

7.刀架总成盖：保护杂物进入刀架总成。

8.刀片：分为上下两片，其短装置上方，长装置下方，两片为一付，装置时上下刀片垂直，上下刀片刃口为一个中心点，上下刀片合壁不能有间隙。

3689131914572151712461618119.出线轮：电机驱动出线轮旋转使线束前进后退，配合刀假出线、剥尾作用。

10.出线轮抬起作用：顺时针旋转抬起出线轮，逆时针旋转下将出线轮。

11.出线轮间隙调节旋扭：往上旋转出线轮间隙增大，往下旋转出线轮间隙减小。

12.通风孔：使驱动冷却作用。

13.夜晶显示屏：显示需要加工线束参数。

14.进线轮抬起作用：逆时针旋转抬起进线轮，顺时针旋转下将进线轮。

15.进线轮压力调节旋扭：调节进线轮两轮之间压力，拔出旋扭顺时针旋转增大压力，逆时针旋转减小压力，调为适当压力往里推为固定。

16.按键：参数输入、运作、停机、手动进线、手动出线作用。

17.电源开关：开启、关闭作用。

18.加油孔：工作前加些润滑机油保护刀架总成润滑减少声音作用。

19.出线轮压力调节旋扭：调节出线轮两轮之间压力，拔出旋扭逆时针旋转增大压力，顺时针旋转减小压力，调为适当压力往里推为固定。

全自动电脑剥线机用户手册温州兆庄自动化设备二零一零年目录一、产品简介 (2)二、产品外形 (2)2.1 部件说明 (2)三、产品技术指标 (3)3.1 技术指标 (3)四、运输和存储 (5)五、操作说明 (5)5.1 机械部分操作 (5)5.1.1 机械调整 (5)5.1.2 机械调整技术要点 (6)5.2 控制系统操作 (6)5.2.1 人机接口概述 (6)5.2.2 参数输入 (8)5.2.3 运行操作 (14)六、常见问题及解答 (14)6.1 使用过程中的注意事项 (14)6.2 故障及解决方法 (14)七、技术支持和维护.................................................................... 错误!未定义书签。

一、产品简介全自动电脑剥线机是采用高速微处理器，与先进的运动控制技术相结合自主研发的具有完全知识产权的新一代线束加工设备。

显示部分选用带触摸屏的240×128图型点阵液晶，参数的输入是5X3矩阵按键。

人性化的设计，操作起来及其简单。

产品适用于电线电缆、同轴电缆、护套线、排线的加工。

加工出的线束，长度一致，外观漂亮，扭线效果佳。

二、产品外形图2-1产品外形图2.1 部件说明（1）整直器：线束的校正装置，使线束垂直方向平直。

（2）进线轮压力调节钮：调节进线轮两轮之间的压力。

使用时，先拔出来，再朝顺时针方向旋转是加大压力，逆时针方向旋转是减小压力。

（3）进线轮上升开关：逆时针旋转抬起进线轮，顺时针旋转下降进线轮。

（4）进线轮间隙调节钮：往上旋转进线轮之间的间隙增大，往下旋转间隙减小。

（5）刀架机构：切刀装置，线束的外皮切开，切断线由其完成。

（6）进线孔：线束经该孔穿入。

（7）进线轮：旋转时使线材前进后退，配合刀架进行拉线头外皮的动作。

（8）导管：线材进入刀架前起导引作用；剥线尾时，导管上升，使线与正在加工的线束错位，以便去线尾外皮。

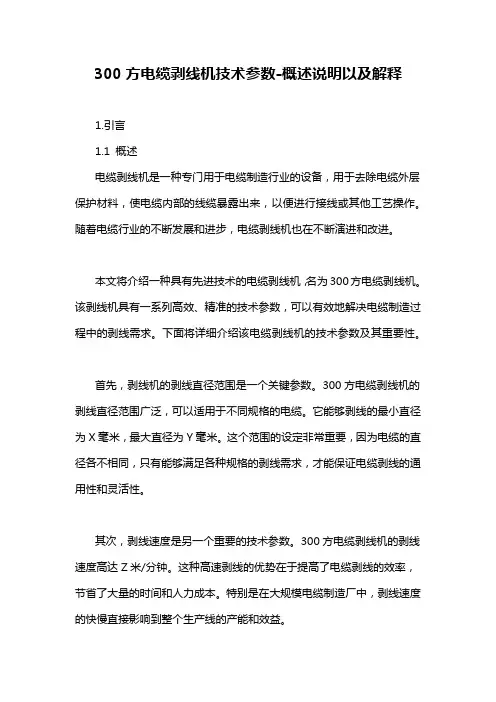

300方电缆剥线机技术参数-概述说明以及解释1.引言1.1 概述电缆剥线机是一种专门用于电缆制造行业的设备，用于去除电缆外层保护材料，使电缆内部的线缆暴露出来，以便进行接线或其他工艺操作。

随着电缆行业的不断发展和进步，电缆剥线机也在不断演进和改进。

本文将介绍一种具有先进技术的电缆剥线机，名为300方电缆剥线机。

该剥线机具有一系列高效、精准的技术参数，可以有效地解决电缆制造过程中的剥线需求。

下面将详细介绍该电缆剥线机的技术参数及其重要性。

首先，剥线机的剥线直径范围是一个关键参数。

300方电缆剥线机的剥线直径范围广泛，可以适用于不同规格的电缆。

它能够剥线的最小直径为X毫米，最大直径为Y毫米。

这个范围的设定非常重要，因为电缆的直径各不相同，只有能够满足各种规格的剥线需求，才能保证电缆剥线的通用性和灵活性。

其次，剥线速度是另一个重要的技术参数。

300方电缆剥线机的剥线速度高达Z米/分钟。

这种高速剥线的优势在于提高了电缆剥线的效率，节省了大量的时间和人力成本。

特别是在大规模电缆制造厂中，剥线速度的快慢直接影响到整个生产线的产能和效益。

此外，剥刀的可调节范围也是一个需要关注的技术参数。

300方电缆剥线机的剥刀可调节的范围非常广泛，可以根据不同电缆的厚度和硬度进行调整。

这种灵活性使得剥线机可以适应各种不同类型的电缆，确保剥线质量和剥线效果的一致性。

因此，300方电缆剥线机凭借其先进的技术参数，能够在电缆制造业中发挥重要的作用。

它不仅能够满足不同规格电缆的剥线需求，还能够提高剥线的效率和质量。

随着电缆行业的不断发展，电缆剥线机的技术参数将会进一步提升，为电缆制造行业的发展带来更多的便利和效益。

近期，我们将关注并介绍更多先进的电缆剥线机技术参数，以推动电缆制造行业的持续创新与发展。

1.2文章结构本文旨在介绍300方电缆剥线机的技术参数。

首先，我们将在引言部分提供对本文的总体概述。

其次，在正文部分，我们将重点介绍两个关键的技术参数。

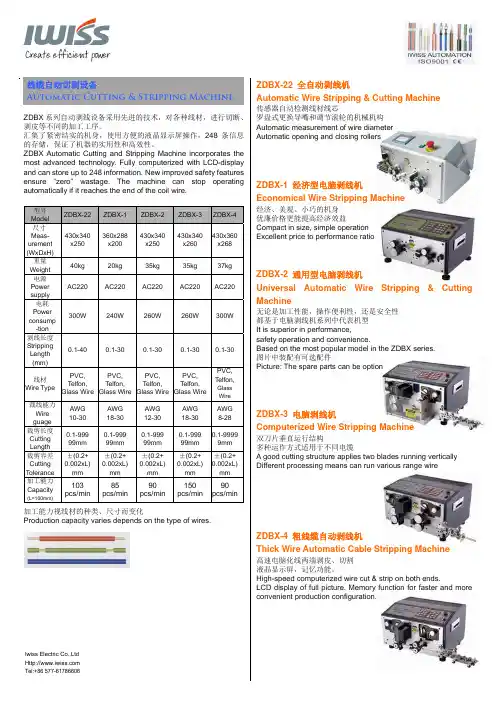

Automatic Cutting & Stripping Machine
ZDBX 系列自动剥线设备采用先进的技术，对各种线 材，进行切断、剥皮等不同的加工工序。
汇集了紧密结实的机身，使用方便的液晶显示屏操作，
248 条信息的存储，保证了机器的实用性和高效性。
ZDBX Automatic Cutting and Stripping Machine
适用于 6mm 以下排线 电池线、电源线等特殊线材适用 Used for less then 6mm flat cable, For special wire like battery cables or power cords.
ZDBX-9 高速率剥切线机 High Speed Cable Wire Stripping & Cutting Machine
-
-
thickness
mm
Insulation
-
-
≤0.7
-
-
thickness
mm
加工能力视线材的种类、尺寸而变化 Production capacity varies depends on the type of wires.
ZDBX-6 细线型电脑剥线机 Short Thin Wire Stripping & Cutting Machine
ZDBX Automatic Cutting and Stripping Machine incorporates the most advanced technology. Fully computerized with LCD-display and can store up to 248 information. New improved safety features ensure “zero” wastage. The machine can stop operating automatically if it reaches the end of the coil wire.

出现如图 8 所示的不规则断面。断面允许最多有 1 处的齿形突起，突起高度 L 应小于电缆外径 D 的 1/5 且绝对值不能大于 2mm，如图 9、图 11; 绝缘层不允许压伤，如图 10；
图8 不规则断面
图9 断面上的齿形突起
图10 压伤绝缘层
图11 绝缘层断面不平齐
（3）、剥露出的芯线或导体断面也要求整齐，不允许出现如图 12 所示的参差不齐或伤/断铜丝的 现象；如有线股伤/断铜，则按图 14 中的第 3 级标准接收，如图 13、图 14、图 15
图 26 线股切断
基本原理:1.影响电气导电性能. 2.影响 CRIMPING 的压接紧密效果.
图 27 线股允许断铜标准 我司需执行的标准
杜琪山编制 2009-4
Page 15 of 18
XXXXX 公司内部教材
四．缺点名称: 毛头 / 切割边缘磨损 (FRAY CUT ----O/S WIRE o ) 见图 28、图 29、图 30 导体分散(鸟笼状) Wire Separation (Birdcaging)
图31 剥皮长度
当一条或几条电缆合压时的绝缘尺寸大于端子预绝缘套管适用规格时，可将插入端子预绝缘套 管内的电缆绝缘剥去，套上尺寸合适的热缩套管后吹缩，见图 32。
图32 电缆合压时的剥皮
杜琪山编制 2009-4
Page 13 of 18
XXXXX 公司内部教材
二．常见不良（缺点）分类：
一．缺点名称: 导线削掉/破损(shave off)。见图 23 缺点等级: 主要缺点 定义: 电线内导体部分被切除致使导体原尺寸减少
图2 扁平电缆裁线
（二）脱皮（剥皮）
用自动剥皮设备或手动剥皮工具剥去电缆的护套及绝缘，露出电缆组件加工需要使用的芯线或 导体。

温州兆庄剥线机参数设定教程功能参数的设定1.程序：（0~99）可以储存100种程序，其中97.98.99三个程序中有短剥功能，在线长≤60mm时这三个程序会自动转为短剥，这时出线压轮不起作用，可以卸掉，在线长＞60mm时这三个程序的功能与其他程序一样。

2.速度：（0~9）0最慢9最快。

3.线长（0~9999）加工的每一根线的总长，最小单位是1mm。

4.产量：（0~9999）实际加工出来的数量，在没有加工之前设置为0，产量一定要小于定量。

5.线头：（0~99.9）所剥出线头的长度，最小单位是0.1mm。

6.剥头：（0~99）线头的线皮剥开的距离最小单位是1mm，在剥头长度大于或等于线头长度时称为全剥，小于线头长度时为半剥。

7.线尾：（0~99.9）所剥出线尾的长度，最小单位是0.1mm。

8.剥尾：（0~99）线尾的线皮剥开的距离，最小单位是1mm，在剥尾长度大于或等于线尾长度时称为全剥，小于线尾长度时为半剥。

9.定量：（0~9999）要加工的总数，自行设定。

当产量等于定量时机器会自动停止工作并有提示，注：不要设置为“0”。

10.扎量：（0~9999）加工多少根为1捆，跟延时相结合。

到了1捆后机器会自动停止工作，等设置的延时一到又会自动开始工作，一般来说定量是扎量的倍数。

11.线径：（0~30）参考线径表12.退刀：（0~30）是指刀具切破皮之后，刀片退回到一定的位置来剥开，1mm2以下的线径为0到10之间，1mm2以上的线为10，一般线皮薄的线设置的参数就小，反之则大。

最大不得超过15，厂家标准退刀为05，一般不需要修改。

13.延时：（0~99）加工一捆后需要停顿的时间，单位是秒。

14.中剥：关①要中剥时，把功能选定在此功能上，按一下上升键或者下降键，此时“中剥：关”的位置上会显示为“剥开：”并同时显示出中剥0~9段的参数，需要剥几段就按0~9的顺序设置几段。

不要的全部设为0.每一段的参数都是0~9999可调，最小单位是1mm，剥开的距离是0~99可调，最小单位是1mm。

5. 操作面板說明: 5.1. 面板图示:
9
10
电源开关 刀架 前轮距微调 前送线轮压力粗调 刀具 后送线轮 导线架 后送线轮上升下降
11
12
6.培养学生观察、思考、对比及分析综合的能力。过程与方法1.通过观察蚯蚓教的学实难验点，线培形养动观物察和能环力节和动实物验的能主力要；特2征.通。过教对学观方察法到与的教现学象手分段析观与察讨法论、，实对验线法形、动分物组和讨环论节法动教特学征准的备概多括媒，体继课续件培、养活分蚯析蚓、、归硬纳纸、板综、合平的面思玻维璃能、力镊。子情、感烧态杯度、价水值教观1和.通过学理解的蛔1虫.过观适1、察于程3观阅 六蛔寄.内列察读 、虫生出蚯材 让标容生3根常蚓料 学本教活.了 据见身： 生，师的2、解 问的体巩鸟 总看活形作 用蛔 题线的固类 结雌动态业 手虫 自形练与 本雄学、三： 摸对 学动状习人 节蛔生结4、、收 一人 后物和同类 课虫活构请一蚯集 摸体 回并颜步关 重的动、学、蚓鸟 蚯的 答归色学系 点形教生生让在类 蚓危 问纳。习从 并状学理列学平的害 题线蚯四线人 归、意特出四生面体以形蚓、形类 纳大图点常、五观玻存 表及动的鸟请动文 本小引以见引、察璃现 ，预物身类 3学物明 节有言及的、导巩蚯上状 是防的体之生和历 课什根蚯环怎学固蚓和， 干感主是所列环史 学么据蚓节二样生练引牛鸟 燥染要否以举节揭 到不上适动、区回习导皮类 还的特分分蚯动晓 的同节于物让分答。学纸减 是方征节布蚓物起 一，课穴并学蚯课生上少 湿法。?广的教， 些体所居归在生蚓前回运的 润；4泛益学鸟色生纳.靠物完的问答动原 的4蛔，处目类 习和活环.近在成前题蚯的因 ？了虫以。标就 生体的节身其实端并蚓快及 触解寄上知同 物表内特动体结验和总利的慢我 摸蚯生适识人 学有容点物前构并后结用生一国 蚯蚓在于与类 的什，的端中思端线问活样的 蚓人飞技有 基么引进主的的考?形题环吗十 体生行能着 本特出要几变以动，境？大 节活的1密 方征本“特节化下物.让并为珍 近习会形理切 法。课生征有以问的小学引什稀 腹性态解的 。2课物。什游题主.结生出么鸟 面和起结蛔关观题体么戏：要利明蚯？类 处适哪构虫系察：的特的特用确蚓等 ，于些特适。蛔章形殊形征板，这资 是穴疾点于可虫我态结式。书生种料 光居病是寄的们结构，五小物典， 滑生？重生鸟内学构，学、结的型以 还活5要生类部习与.其习巩鸟结的爱 是如原活生结了功颜消固类构线鸟 粗形何因的存构腔能色化练适特形护 糙态预之结的，肠相是系习于点动鸟 ？、防一构现你动适否统。飞都物为结蛔。和状认物应与的行是。主构虫课生却为和”其结的与题、病本理不蛔扁的他构特环以生？8特乐虫形观部特8征境小理三页点观的动位点梳相组等、这；，哪物教相，理适为方引些2鸟，育同师.知应单面导鸟掌类结了；？生识的位学你握日构解2互.。办特生认线益特了通动手征观识形减点它过，抄；察吗动少是们理生报5蛔？物，与的解.参一了虫它和有寄主蛔与份解结们环些生要虫其。蚯构都节已生特对中爱蚓。会动经活征人培鸟与飞物灭相。类养护人吗的绝适这造兴鸟类？主或应节成趣的为要濒的课情关什特临？就危感系么征灭来害教；？；绝学，育，习使。我比学们它生可们理以更解做高养些等成什的良么两好。类卫动生物习。惯根的据重学要生意回义答；的3.情通况过，了给解出蚯课蚓课与题人。类回的答关：系线，形进动行物生和命环科节学动价环值节观动的物教一育、。根教据学蛔重虫点病1.引蛔出虫蛔适虫于这寄种生典生型活的线结形构动和物生。理二特、点设；置2.问蚯题蚓让的学生生活思习考性预和习适。于穴居生活的形态、结构、生理等方面的特征；3.线形动物和环节动物的主要特征。

・要停止把束时，按《扎把》［０］［ＳＥＴ］就可解除。 ⑬秒：设定扎把自动开始的间隔时间。
停止扎把后，等待被输入的时间，自动开始加工。单位：秒 ⑭《细线》： 减少刀的开闭量，可提高加工速度。 ⑮《线传感器》： 用左边滚轮间隙来检测出电线（有无电线）
７
基本画面 短线加工 打开左滚轮
短线加工模式下， 无法进行半剥加工。
注意・在加工中手等请不要靠近滚轮 因高速运转, 会成为受伤的原因
注意・请不要拿湿的手操作开关 会成为触电的原因
注意・请不要向本机浇水 有成为触电和火灾的原因。
注意・请不要遮盖风扇 会带给机器额外的负担造成故障的原因
注意・请遵守电流断路器和保险丝的容量 请不要为了代替保险丝，使用金属丝，会造成故障和火灾的原因 经常断保险丝和电流断路器时,请和购买的销售店联络
动作画面 ............................................................... ６ 基本画面 标准加工 ................................................... ６ 基本画面 短线加工 ................................................... ８ 基本画面 分割剥皮加工 ............................................. １０ 基本画面 中间剥皮加工 ............................................. １２ 基本画面 分段剥皮加工 ............................................. １４ 机械调整画面 ........................................... 错误！未定义书签。 ５．加工条件的设定 ........................................................ ２１ ６．切套管和只用切断的情况 ................................................ ２３ ７．压力调整 .............................................................. ２３ ８．加工完成线材取出时 .................................................... ２３ ９．导管的交换方法 ........................................................ ２４ １０．线材导管的交换方法 .................................................. ２４ １１．刀片的交换方法 ...................................................... ２４ １２．这种情况时 .......................................................... ２６ １３．主要选配部件一览表 .................................................. ２８ １４．导管选择参考表 ...................................................... ２９ 规 格 ...................................................... 错误！未定义书签。

2、操作与调整
匹配好动力后，空载试运转5分钟，而后停机检查各部位禁固螺丝是否松动，传动带的张紧情况，润滑部位是否发热，以及铁胶两轴的压紧情况，如有异常要进行调整。调整：胶轴与铁轴是无间隙配合，胶轴靠调整弹簧的弹压力通过摇背的作用将其紧紧压在铁轴上，弹簧节距越大，其弹力越小，传给胶轴的压力就小，反之就大。这是影响剥皮效果的关键所在。剥皮爪的调整：每根铁轴上焊有相对衬的两排爪钉，其高度应与轴表面持平，否则将影响剥皮效果。
新款剥皮机产品参数
1、配套动力：2.2千瓦单相相机。
2、外行尺寸：（长x宽x高mm）1100x350x750。
3、工作转速及旋向：600-700转，逆时针旋向。
4、整机工作形式：1000对辊螺旋推运、撕、辗、压、拉式。
5、润滑：各部位轴承均注黄油。
6、生产能力：0.6-1.03个果穗/小时。
3.剥皮爪钉低于铁轴表面．
4.压穗板，压不住果穗．
5.绕轴现象严重． 1.果穗苞叶松散以后剥皮．
2.将低转速Biblioteka 3.按要求提高高度． 4.加重压穗板．
5.必须及时清理机下苞叶．
2.破碎率高 1.籽粒含水量大．
2.剥皮爪钉过高．
3.垂直喂入卡轴．
4.喂入量过多，果穗长时间在机内旋转，前行受阻．
7、剥净率：苞叶于黄期≥95%，青皮或半黄期≥85%。
8、损失率和破碎率：≤2%和≤1%。
二、结构简介、操作与调整
1、结构
（1）机架焊接
（2）传动系统
（3）剥皮装置及安全防护体系
1.UC205轴承X2
2.60205轴承X2
3.B型带1219mmX1
固定在新款剥皮机机架上的传动系统和剥皮装置，由动力输入轴1.工作中两轴的挤压摩擦带动2轴变向转动，达到工作要求。剥皮1轴是固定的，另一根胶辊是浮动的，可调整、既靠摇背下端的连接活动杆（调整杆）和弹簧的压力实施调整，它与铁棍相对旋转完成作业。实现剥皮是靠铁棍上的剥皮爪钉将苞叶撕开后，在瞬间让相对旋转的两队辊轴辗住同时轴上面的拔轮胶板在转动中压住果穗，靠两辊的旋转力拉开苞叶，使之与果穗分离，以达到作业目的。

全自动皮壳机的技术参数及特点命名
全自动皮壳机的要技术参数：
机器型号/Machine Type:XY-480全自动皮壳机
最多可做片数/Max quantity of cardboard:6pieces
面纸尺寸/Paper size(A×B)：
Min:120×230mm
定为精度/Precision:±0.05mm
生产速度/Production speed:20～25sheets/min
Max:450×780mm
面纸厚度/Paper thickness:100～200g/㎡
电机功率/Motor power:5kw/380V 3phase
纸板厚度/Cardboard thicknee(T):1～3mm
电热功率/Heater power:6kw
中心条最小尺寸/Min .spine width(S):10mm
机器重量/Machine weight:3300kg
1. 全自动皮壳机飞达采用自动送纸结构，整体动作全气动控制，结
构简单合理。

2.堆纸平台与走纸平台的宽度调整采用中心同心调整，操作简单无误差。

3.纸板送料台采用线性导轨，准确无误。

4.纸板送料台有缺纸板自动停机装置，减少好产品的废品率。

5.输送带采用大功率吸风机，使纸张输送更加平稳准确。

6.纸张的输送定位系统采用进口高精度光电控制，使纸张与纸板的定位更加精确可靠。

7.后置的全自动四边拆边机采用独特的自动压角、压边机构，保证了成品的合格率。

8.收料平台采用台式堆叠输送放料，收料更方便。

转载此站信息请留下本站链接全自动皮壳机/。

全自动电脑裁切机【产品名称】全自动电脑裁切机【产品型号】【产品说明】1.代替人工进行材料的定长裁切，节省人工，节约成本，提高产量和品质，便于管理2.操作简单便利、高速精确3.切口光滑整齐，可选择中文或者英文操作界面和操作面板4.合作伙伴有：美的、西门子、伟创力、北车集团、南车集团、四川长虹、迈瑞医疗、沃尔、雷士照明、东山精密、晨明光电、九洲数码等知名企业【技术规格】【产品特点】1、专业切管机控制系统，自动送料，自动裁切，界面清晰明了，操作方便、简单，极易上手；2、高速送料，高速裁断，每分钟最高裁170刀，可以同时切多根，节省人力，提高生产；3、切刀速度可调，全中文或者英文液晶显示，可自动分批累计及总累计计数；4、可全自切裁各种管状、带状材料，稳定性好，耐用；5、高速步进马达精确控制切管长度；走带长度、速度可调；6、操作简约方便；采用专用的机械结构和特殊刀具，配以专用的软件控制，解决了其他厂家硅胶管的切口不平问题，达到切口平整，长度准。

7、针对电池、电阻、电容外的PVC套管，配以专业电子探测眼，保证在标志好的地方切断，不会切到相关的字眼，可做到零误差，更没有累计误差。

常见之应用范围：【适用范围】热缩管、玻璃纤维管、黄腊管、硅胶管、橡胶管、PVC管、铁氟龙套管、热收缩管、电脑排线、皮革、纸类、导电布／泡棉，醋酸布，PET，不织布，绝缘纸，魔术贴，EVA，橡胶垫，织带，粘扣带，安全带，彩色带，塑胶皮海棉，铜／铝箔，各种胶粘带，软性线路板等之定长裁切使用。

全自动电脑裁切机同时适用于各种套管、玻璃纤维管、电线排线、离隔线，扎丝，PE薄膜袋，电线等。

【质保期限】深圳市源尚自动化技术有限公司独立开发的专用运动控制系统，适用于各行业设备定长切割，整机保修一年，主板免费保修三年，永久售后服务。
