合成孔径雷达的技术现状发展趋势研究热点及新技术论文
- 格式:doc
- 大小:127.50 KB
- 文档页数:12

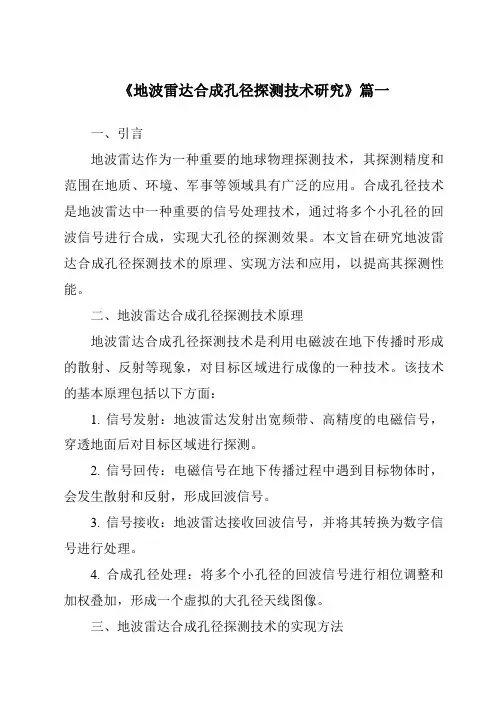

《地波雷达合成孔径探测技术研究》篇一一、引言地波雷达作为一种重要的地球物理探测技术,其探测精度和范围在地质、环境、军事等领域具有广泛的应用。
合成孔径技术是地波雷达中一种重要的信号处理技术,通过将多个小孔径的回波信号进行合成,实现大孔径的探测效果。
本文旨在研究地波雷达合成孔径探测技术的原理、实现方法和应用,以提高其探测性能。
二、地波雷达合成孔径探测技术原理地波雷达合成孔径探测技术是利用电磁波在地下传播时形成的散射、反射等现象,对目标区域进行成像的一种技术。
该技术的基本原理包括以下方面:1. 信号发射:地波雷达发射出宽频带、高精度的电磁信号,穿透地面后对目标区域进行探测。
2. 信号回传:电磁信号在地下传播过程中遇到目标物体时,会发生散射和反射,形成回波信号。
3. 信号接收:地波雷达接收回波信号,并将其转换为数字信号进行处理。
4. 合成孔径处理:将多个小孔径的回波信号进行相位调整和加权叠加,形成一个虚拟的大孔径天线图像。
三、地波雷达合成孔径探测技术的实现方法地波雷达合成孔径探测技术的实现主要包括以下几个步骤:1. 信号处理:采用数字信号处理技术对接收到的回波信号进行滤波、放大等处理,以提高信噪比。
2. 孔径分割:将整个探测区域划分为多个小孔径区域,分别进行探测和数据处理。
3. 相位调整:对不同小孔径的回波信号进行相位调整,使其在空间上形成连续的相位分布。
4. 加权叠加:对调整后的回波信号进行加权叠加,形成虚拟的大孔径天线图像。
四、地波雷达合成孔径探测技术的应用地波雷达合成孔径探测技术在地质、环境、军事等领域具有广泛的应用。
在地质勘探中,可以用于地下资源勘探、地质构造分析等;在环境保护中,可以用于地下污染源的检测和监测;在军事领域中,可以用于地形地貌的探测和识别等。
此外,该技术还可以应用于建筑基础、公路地基等工程的检测和监测中。
五、研究展望未来,随着人工智能和计算机视觉技术的不断发展,地波雷达合成孔径探测技术将更加智能化和高效化。

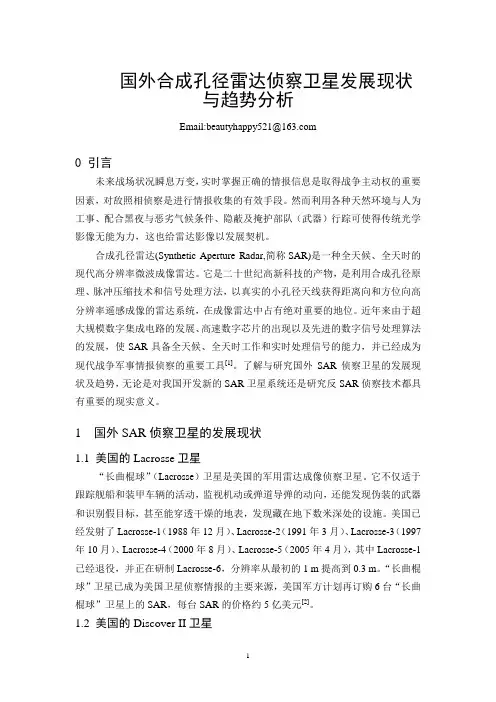

国外合成孔径雷达侦察卫星发展现状与趋势分析Email:**********************0 引言未来战场状况瞬息万变,实时掌握正确的情报信息是取得战争主动权的重要因素,对敌照相侦察是进行情报收集的有效手段。
然而利用各种天然环境与人为工事、配合黑夜与恶劣气候条件、隐蔽及掩护部队(武器)行踪可使得传统光学影像无能为力,这也给雷达影像以发展契机。
合成孔径雷达(Synthetic Aperture Radar,简称SAR)是一种全天候、全天时的现代高分辨率微波成像雷达。
它是二十世纪高新科技的产物,是利用合成孔径原理、脉冲压缩技术和信号处理方法,以真实的小孔径天线获得距离向和方位向高分辨率遥感成像的雷达系统,在成像雷达中占有绝对重要的地位。
近年来由于超大规模数字集成电路的发展、高速数字芯片的出现以及先进的数字信号处理算法的发展,使SAR具备全天候、全天时工作和实时处理信号的能力,并已经成为现代战争军事情报侦察的重要工具[1]。
了解与研究国外SAR侦察卫星的发展现状及趋势,无论是对我国开发新的SAR卫星系统还是研究反SAR侦察技术都具有重要的现实意义。
1国外SAR侦察卫星的发展现状1.1 美国的Lacrosse卫星“长曲棍球”(Lacrosse)卫星是美国的军用雷达成像侦察卫星。
它不仅适于跟踪舰船和装甲车辆的活动,监视机动或弹道导弹的动向,还能发现伪装的武器和识别假目标,甚至能穿透干燥的地表,发现藏在地下数米深处的设施。
美国已经发射了Lacrosse-1(1988年12月)、Lacrosse-2(1991年3月)、Lacrosse-3(1997年10月)、Lacrosse-4(2000年8月)、Lacrosse-5(2005年4月),其中Lacrosse-1已经退役,并正在研制Lacrosse-6,分辨率从最初的1 m提高到0.3 m。
“长曲棍球”卫星已成为美国卫星侦察情报的主要来源,美国军方计划再订购6台“长曲棍球”卫星上的SAR,每台SAR的价格约5亿美元[2]。
遥感一、合成孔径雷达的发展现状以及前景:星形SAR可能是目前应用最为成功的空间微波遥感设备。
1978年6月,美国成功发射Seasat卫星,开创了星载SAR空间微波遥感的先河。
其后,以航天飞机为平台的SIR-A,SIR-B和SIR-C等空间SAR设备也相继研制成功。
多频段、多极化、多模式工作的SAR逐步成为现实。
1988年12月美国用“阿特兰蒂斯”号航天飞机投放的“长曲棍球”SAR卫星,其空间分辨率达到(1-3)m,设计寿命为5a。
前苏联于1991年3月发射成功载有s频段SAR的A(maz 卫星)目前正致力于研制空间分辨率5m的多频段、多极化、多模式工作的A(maz 改进型SAR卫星)。
法国自1992年就开展了x频段星载SpotSAR 的研制工作。
日本于1992年2月发射成功JERS-1卫星,其SAR工作于L频段,主要用于资源勘探。
日本还于2003年发射Alos卫星,其SAR仍工作于L 频段,能够以多极化、多视角、多模式工作,空间分辨率有明显的改进。
加拿大于1995年1月成功发射的RaderSAT卫星,工作于c频段并采用HH极化方式,由于其天线具有一维电扫横波束成形和波束快速转换能力,使得该卫星的工作模式达7类共25种之多,是目前应用工作模式最多的SAR卫星,加拿大还于2002发射RaderSAR-2卫星,工作频率仍是5.3GHZ,但是采用了微带固态有源相控阵天线方案,能够以全极化(HH、VV、HV、VH、LHC、RHC)方式工作,视角在20°~50°范围内可变,最高空间分辨率可达到3m以内。
未来的星载SAR将越开越多地使用多频段、多极化、可变视角和可变波束的有源相控阵天线,并且向柔性可展开的轻型薄膜方向发展。
星载SAR天线已经成为决定SAR系统性能的最重要、最复杂和最昂贵的子系统,天线的性能对SAR系统的灵敏度、距离和方位空间分辨率、成像模糊度以及观测宽度等指标都有重要影响。

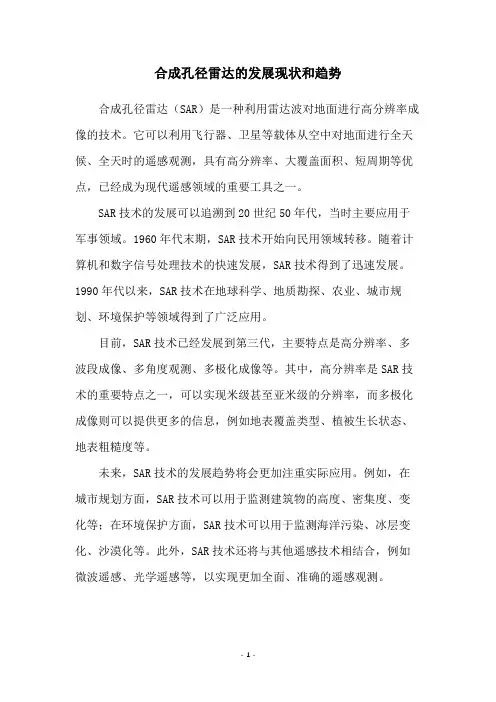

合成孔径雷达的发展现状和趋势
合成孔径雷达(SAR)是一种利用雷达波对地面进行高分辨率成像的技术。
它可以利用飞行器、卫星等载体从空中对地面进行全天候、全天时的遥感观测,具有高分辨率、大覆盖面积、短周期等优点,已经成为现代遥感领域的重要工具之一。
SAR技术的发展可以追溯到20世纪50年代,当时主要应用于军事领域。
1960年代末期,SAR技术开始向民用领域转移。
随着计算机和数字信号处理技术的快速发展,SAR技术得到了迅速发展。
1990年代以来,SAR技术在地球科学、地质勘探、农业、城市规划、环境保护等领域得到了广泛应用。
目前,SAR技术已经发展到第三代,主要特点是高分辨率、多波段成像、多角度观测、多极化成像等。
其中,高分辨率是SAR技术的重要特点之一,可以实现米级甚至亚米级的分辨率,而多极化成像则可以提供更多的信息,例如地表覆盖类型、植被生长状态、地表粗糙度等。
未来,SAR技术的发展趋势将会更加注重实际应用。
例如,在城市规划方面,SAR技术可以用于监测建筑物的高度、密集度、变化等;在环境保护方面,SAR技术可以用于监测海洋污染、冰层变化、沙漠化等。
此外,SAR技术还将与其他遥感技术相结合,例如微波遥感、光学遥感等,以实现更加全面、准确的遥感观测。
- 1 -。

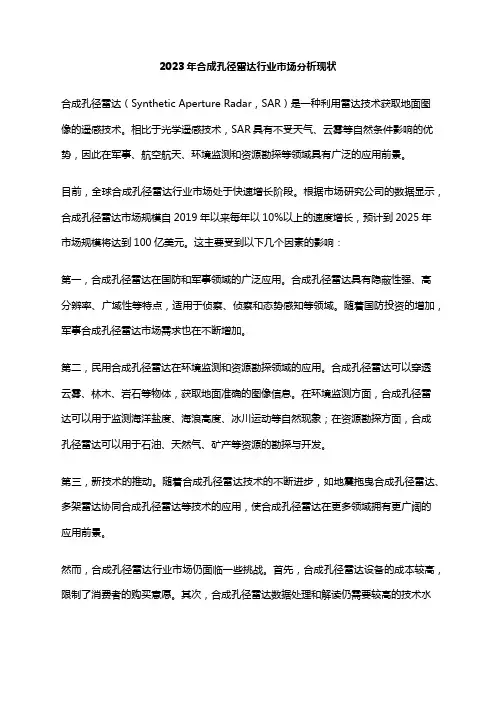

2023年合成孔径雷达行业市场分析现状合成孔径雷达(Synthetic Aperture Radar,SAR)是一种利用雷达技术获取地面图像的遥感技术。
相比于光学遥感技术,SAR具有不受天气、云雾等自然条件影响的优势,因此在军事、航空航天、环境监测和资源勘探等领域具有广泛的应用前景。
目前,全球合成孔径雷达行业市场处于快速增长阶段。
根据市场研究公司的数据显示,合成孔径雷达市场规模自2019年以来每年以10%以上的速度增长,预计到2025年市场规模将达到100亿美元。
这主要受到以下几个因素的影响:第一,合成孔径雷达在国防和军事领域的广泛应用。
合成孔径雷达具有隐蔽性强、高分辨率、广域性等特点,适用于侦察、侦察和态势感知等领域。
随着国防投资的增加,军事合成孔径雷达市场需求也在不断增加。
第二,民用合成孔径雷达在环境监测和资源勘探领域的应用。
合成孔径雷达可以穿透云雾、林木、岩石等物体,获取地面准确的图像信息。
在环境监测方面,合成孔径雷达可以用于监测海洋盐度、海浪高度、冰川运动等自然现象;在资源勘探方面,合成孔径雷达可以用于石油、天然气、矿产等资源的勘探与开发。
第三,新技术的推动。
随着合成孔径雷达技术的不断进步,如地震拖曳合成孔径雷达、多架雷达协同合成孔径雷达等技术的应用,使合成孔径雷达在更多领域拥有更广阔的应用前景。
然而,合成孔径雷达行业市场仍面临一些挑战。
首先,合成孔径雷达设备的成本较高,限制了消费者的购买意愿。
其次,合成孔径雷达数据处理和解读仍需要较高的技术水平,限制了市场的扩展。
此外,法律法规和隐私问题也可能对合成孔径雷达市场的发展造成一定影响。
综上所述,合成孔径雷达行业市场目前正处于快速增长阶段,具有广阔的应用前景。
随着军事、环境监测和资源勘探等领域的需求不断增加,合成孔径雷达市场规模预计将在未来几年保持稳定增长。
然而,市场发展仍受到成本、技术和法律法规等因素的制约,需要行业企业加大研发力度和市场拓展力度,以适应市场的需求。
超分辨率合成孔径雷达成像技术研究随着科技的进步和工业化的快速发展,对于更精准的测量和物体探测的需求越来越强烈,超分辨率合成孔径雷达(Super-Resolution Synthetic Aperture Radar,SAR)成像技术应运而生。
现在,SAR已经成为一种非常有效以及广泛应用于各种领域的雷达成像技术。
本文将从超分辨率合成孔径雷达成像技术的概念、原理、技术应用、发展趋势等方面进行详细综述。
一、概念合成孔径雷达(Synthetic Aperture Radar,SAR)成像技术是一种通过多次发射雷达信号和利用回波来对地面进行高分辨率成像的技术。
通过在航空器上设置相应的传感器,利用雷达对地面上物体进行探测,可以实现对地形、地貌、水文、气象及环境等物体的识别和测量。
而超分辨率合成孔径雷达成像技术则是在合成孔径雷达成像技术基础上,运用多种方法来实现图像的超分辨率成像,从而使得图像分辨率得以大幅提升。
二、原理在合成孔径雷达成像技术中,主要有以下两个核心部分:一是天线阵列,二是信号处理。
天线阵列:在SAR技术中,需要使用一系列的天线阵列。
通过在不同的位置上收集反射信号,经过数字信号处理(Digital Signal Processing,DSP),可以实现对反射信号的合成,从而获得更精确的目标信息。
信号处理:由于目标物体反射的信号量较小,真正的反射信号与环境的干扰信号(背景噪声)之间的差异非常微妙,所以在信号处理的过程中需要运用多种算法对信号进行处理。
例如,多普勒校正、相位补偿、多普勒滤波等。
超分辨率解析核SAR技术可以使分辨率提高。
在SAR技术中,内插方法常用来提高分辨率,其中有一种称为超分辨率解析核SAR技术。
它是使用scattering center做基础的一种基于模型的超分辨率技术方法。
其核心算法是在更高维度的空间中计算scattering center位置并碎片状地补充图像像素值,使得图像可以通过增加像素数量从而获得更高的分辨率。
合成孔径雷达的发展现状和趋势1. 引言合成孔径雷达(Synthetic Aperture Radar,简称SAR)是一种利用合成孔径技术进行成像的雷达系统。
它通过对雷达波的相位和振幅信息进行处理,实现高分辨率、高精度的地面成像。
本文将全面探讨合成孔径雷达的发展现状和趋势。
2. 合成孔径雷达的原理合成孔径雷达的原理是利用雷达系统在不同位置上接收到的雷达波进行合成,从而获得高分辨率的成像效果。
其基本原理如下:1.发射:雷达系统向地面发射脉冲信号。
2.接收:雷达接收地面反射回来的信号。
3.处理:对接收到的信号进行相位和振幅处理。
4.合成:将不同位置上的信号进行合成。
5.成像:通过合成后的信号生成高分辨率的地面图像。
3. 合成孔径雷达的发展现状合成孔径雷达技术自20世纪50年代问世以来,经历了长足的发展。
以下是目前合成孔径雷达的发展现状的一些重要方面:3.1 分辨率的提高随着技术的进步,合成孔径雷达的分辨率得到了显著提高。
现代合成孔径雷达系统可以实现亚米级甚至亚米级的分辨率,使得可以更清晰地观测地面的细节。
3.2 多波段的应用为了进一步提高雷达图像的质量和信息量,合成孔径雷达开始应用多波段技术。
通过使用多个频段的雷达波,可以获取不同频段下的地面信息,从而提高图像的对比度和解译能力。
3.3 高性能计算平台的应用合成孔径雷达处理的数据量庞大,需要强大的计算能力来实现实时处理。
近年来,高性能计算平台的应用使得合成孔径雷达的数据处理速度大幅提升,同时也为算法的优化提供了更大的空间。
3.4 数据融合与多模态成像合成孔径雷达可以与其他传感器数据进行融合,如光学影像、红外图像等,实现多模态的成像。
这种数据融合可以提供更全面、多角度的地面信息,为地质勘探、环境监测等领域提供更丰富的数据支持。
4. 合成孔径雷达的发展趋势合成孔径雷达作为一种重要的遥感技术,其发展趋势主要体现在以下几个方面:4.1 进一步提高分辨率随着技术的进步,合成孔径雷达的分辨率将进一步提高。
雷达原理论文题目:合成孔径雷达的技术现状,发展•资料.趋势,研究热点及新技术合成孔径雷达的技术现状,发展趋势,研究热点及新技术扌商要:合成孔径(SAR)技术作为现代雷达应用中一种较先进的技术,因其全天候、全天时地提供高分辨率的雷达图像而广泛应用于航空。
航天等军事及国民经济的许多领域。
本文简略地介绍了合成孔径雷达的起源、发展、应用,并且对研究的热点于未来的发展趋势做了简单论述。
关键i司:合成孔径;数字成像;数字波束形成技术1.引言合成孔径雷达(Synthetic Aperture Radar,简称SAR)是一种全天候、全天时的现代高分辨率微波成像雷达,它是利用合成孔径原理、脉冲压缩技术和信号处理方法,以真实的小孔径天线获得距离向和方位向高分辨率遥感成像的雷达系统。
合成孔径雳达工作不受大气传播影响和气候影响,能进行远距离探测且具有分辨力高、穿透力强、能有效地识别伪装和穿透掩盖物,成像清晰并且覆盖面积大。
SAR技术的产生最早可追溯到20世纪50年代初,III于军事侦察雷达不断地提高对分辨率的需求,美国科学家首先提出并分析了“合成孔径”的概念。
1957 年8月23日,Michigan大学与美国军方合作研究的SAR试验系统成功地获得了第一幅全聚焦的SAR图像。
此后许多国家都拥有了自己的机载SAR, SAR应用也从军事领域拓展到了广阔的民用领域。
1978年5月美国宇航局(NASA)发射了海洋一号卫星(Seasat・A),在卫星上,首次装载了合成孔径雷达,对地球表面1亿krr?的面积进行了测绘,标志着SAR 技术已成功地进入了空间领域。
此后,星载SAR技术得到了迅速的发展,一系列星载SAR先后升空。
在军事方面,合成孔径雷达主要用于战略侦察、地图测绘地面军事LI标,监事战场情况,发现隐蔽和伪装LI标,查明地方的兵力部署情况,航空遥感、卫星海洋观测、战场监事、图像匹配制导、动口标指示、伪装识别及检测等。
在民用方面,合成孔径雷达在国土测绘,资源普查、城市规划、资源勘测、深空测绘、抢险救灾环境遥感及天文研究等领域发挥了重要作用。

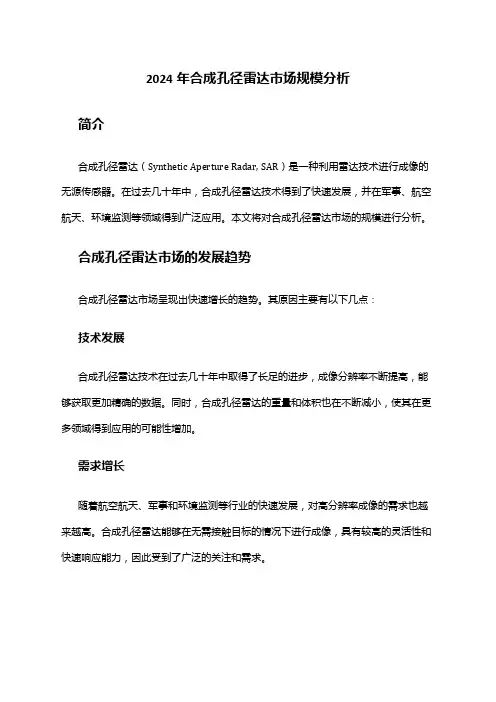

2024年合成孔径雷达市场规模分析简介合成孔径雷达(Synthetic Aperture Radar, SAR)是一种利用雷达技术进行成像的无源传感器。
在过去几十年中,合成孔径雷达技术得到了快速发展,并在军事、航空航天、环境监测等领域得到广泛应用。
本文将对合成孔径雷达市场的规模进行分析。
合成孔径雷达市场的发展趋势合成孔径雷达市场呈现出快速增长的趋势。
其原因主要有以下几点:技术发展合成孔径雷达技术在过去几十年中取得了长足的进步,成像分辨率不断提高,能够获取更加精确的数据。
同时,合成孔径雷达的重量和体积也在不断减小,使其在更多领域得到应用的可能性增加。
需求增长随着航空航天、军事和环境监测等行业的快速发展,对高分辨率成像的需求也越来越高。
合成孔径雷达能够在无需接触目标的情况下进行成像,具有较高的灵活性和快速响应能力,因此受到了广泛的关注和需求。
商业化应用合成孔径雷达在农业、测绘、资源勘探等领域有着广泛的商业化应用。
精确的图像数据能够帮助农民提高农作物的管理效率,帮助测绘人员进行地质勘探工作。
通过商业化应用,使合成孔径雷达的市场规模不断扩大。
合成孔径雷达市场的主要领域合成孔径雷达市场主要应用于以下几个领域:军事合成孔径雷达在军事领域的应用是最为广泛的,能够为军方提供地面目标的高分辨率成像,从而进行目标识别和监测。
合成孔径雷达在侦察、情报收集、目标跟踪等方面发挥着重要作用。
航空航天合成孔径雷达在航空航天领域的应用也日益增多。
通过合成孔径雷达,飞机和卫星能够获取地面的高清图像,用于导航、目标定位、地形测量等任务。
环境监测合成孔径雷达对环境的监测和研究有着重要作用。
它能够实时获取大范围的地表覆盖类型,并提供高分辨率的地表变化监测数据。
合成孔径雷达在灾害监测、矿产研究、森林管理等领域得到广泛应用。
科学研究合成孔径雷达在科学研究中也发挥重要作用。
它能够提供地球表面的三维图像,帮助科学家研究地球的形态、地壳运动等。

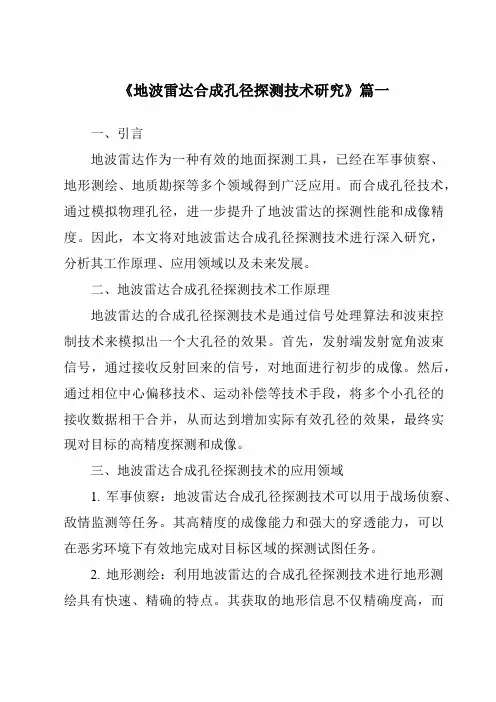

《地波雷达合成孔径探测技术研究》篇一一、引言地波雷达作为一种有效的地面探测工具,已经在军事侦察、地形测绘、地质勘探等多个领域得到广泛应用。
而合成孔径技术,通过模拟物理孔径,进一步提升了地波雷达的探测性能和成像精度。
因此,本文将对地波雷达合成孔径探测技术进行深入研究,分析其工作原理、应用领域以及未来发展。
二、地波雷达合成孔径探测技术工作原理地波雷达的合成孔径探测技术是通过信号处理算法和波束控制技术来模拟出一个大孔径的效果。
首先,发射端发射宽角波束信号,通过接收反射回来的信号,对地面进行初步的成像。
然后,通过相位中心偏移技术、运动补偿等技术手段,将多个小孔径的接收数据相干合并,从而达到增加实际有效孔径的效果,最终实现对目标的高精度探测和成像。
三、地波雷达合成孔径探测技术的应用领域1. 军事侦察:地波雷达合成孔径探测技术可以用于战场侦察、敌情监测等任务。
其高精度的成像能力和强大的穿透能力,可以在恶劣环境下有效地完成对目标区域的探测试图任务。
2. 地形测绘:利用地波雷达的合成孔径探测技术进行地形测绘具有快速、精确的特点。
其获取的地形信息不仅精确度高,而且还可以实现大面积的地形测绘,对于地形测绘具有很高的应用价值。
3. 地质勘探:地波雷达的合成孔径探测技术可以用于地质勘探领域,通过探测地表下的目标物体和结构特征,对地下目标进行准确的空间定位和地质参数的测量。
四、地波雷达合成孔径探测技术的关键技术1. 信号处理技术:信号处理是地波雷达合成孔径探测技术的核心部分。
通过对接收到的信号进行滤波、放大、数字化等处理,提取出有用的信息,为后续的成像和探测提供基础数据。
2. 运动补偿技术:由于地波雷达在探测过程中会受到各种因素的影响而产生运动误差,因此需要采用运动补偿技术来消除这些误差对成像质量的影响。
3. 相位中心偏移技术:相位中心偏移技术是实现合成孔径的关键技术之一。
通过控制发射和接收的相位中心偏移量,使得多个小孔径的接收数据能够相干合并,从而增加实际有效孔径。
星载合成孔径雷达技术的应用研究合成孔径雷达(Synthetic Aperture Radar, SAR)是一种利用微波辐射对地面进行成像的技术,可以获得高质量的地图和图像。
在军事、民用航空、海洋勘探和地质勘察等诸多领域都有着广泛的应用。
而随着航天技术的不断发展,星载合成孔径雷达技术也逐渐成熟。
本文将对星载合成孔径雷达技术的应用进行研究和讨论。
一、星载合成孔径雷达技术的原理合成孔径雷达技术是一种利用长距离行进波的相位比较来达到成像的技术,它的成像原理就是按一定的方向扫描地面目标,收集散射回波信号,通过多个平移并叠加,形成高质量的成像结果。
而星载合成孔径雷达则是将合成孔径雷达技术应用于卫星上,利用卫星的自身运动及轨道特性,相比于地面雷达,其具有更大的探测距离和更高的空间分辨率。
并且,星载合成孔径雷达可以达到全地球覆盖,使其成为获取地球大尺度物体及区域信息的重要手段。
二、星载合成孔径雷达的应用1.军事领域星载合成孔径雷达在军事领域有着广泛的应用,可以实现监控、侦察、目标识别和导航等多种功能,如防御系统可以通过雷达系统来对空域进行实时监控,以应对突发事件,更好的保障国家的安全;同时,星载合成孔径雷达技术还可以被应用于导弹制导和实时目标跟踪,提高了现代化武器的精确度和有效性。
2.海洋勘探星载合成孔径雷达技术被广泛应用于海洋勘探领域,例如海洋浅层地质勘察、海域环保监测、海洋气象预报、海上航行等。
通过星载合成孔径雷达技术进行观测,可以获取海洋表层情况和底部结构信息,使海洋能源、矿产、水文学、和环境研究等领域得以得到发展。
3.地质勘探星载合成孔径雷达技术在地质勘探领域有着巨大的潜力。
由于其可以探测地表及地下的情况,对地下矿物资源和石油天然气储藏等领域的勘探有着重要价值。
此外,星载合成孔径雷达技术在地震、火山、冰川等自然灾害监测方面也具有重要作用,能够提供实时或预警的灾害信息,为人们的生命和财产安全提供有力保障。
合成孔径雷达的现状与发展趋势传感技术檸檸檸殠檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸殠檸檸檸殠盖旭刚陈晋汶韩俊王惠斌雷达的基本原理与应用情况,讨论了当前国内外合成孔径雷达研究的一些主要热点方向,并给出了部分具有代表性的合成孔径雷达系统主要参数,最后,对未来合成孔径雷达发展趋势进行了探讨性研究。
关键词用领域合成孔径雷达发展趋势应研究现状引合成孔径雷达(SAR)是一种高分辨率成像雷达,可以在能见度极低的气象条件下得到类似光学照相的高分辨雷达图像。
合成孔径雷达的首次使用是在20世47A纪50年代后期,装载在RB-57D战略侦察飞机上。
经和RB-过近60年的发展,合成孔径雷达技术已经比较成熟,各国都建立了自己的合成孔径雷达发展计划,各种新型体制合成孔径雷达应运而生,在民用与军用领域发挥重要作用。
11.1基本原理工作原理与其它大多数雷达一样,合11-26收到,盖旭刚、本文2010-王惠斌均系空军驻京丰地区军事代表室工程师,陈晋汶、韩俊分别系空军雷达学院训练部讲师、博士生8檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸檸殠摘要简要介绍了合成孔径成孔径雷达通过发射电磁脉冲和接收目标回波之间的时间差测定距离,其分辨率与脉冲宽度或脉冲持续时间有关,脉宽越窄分辨率越高。
合成孔径雷达通常装在飞机或卫星上,分为机载和星载两种。
合成孔径雷达按平台的运动航迹来测距和二维成像,其两维坐标信息分别为距离信息和垂直于距离上的方位信息。
方位分辨率与波束宽度成正比,与天线尺寸成反比,就像光学系统需要大型透镜或反射镜来实现高精度一样,雷达在低频工作时也需要大的天线或孔径来获得清晰的图像。
由于飞机航迹不规则,变化很大,会造成图像散焦。
必须使用惯性和导航传感器来进行天线运动的补偿,同时对成像数据反复处理以形成具有最大对比度图像的自动聚焦。
因此,合成孔径雷达成像必须以侧视方式工作,在一个合成孔径长度内,发射相干信号,接收后经相干处理从而得到一幅电子镶嵌图。
合成孔径雷达成像技术的研究与应用合成孔径雷达(synthetic aperture radar)是指利用雷达信号波束的运动和相干性质来模拟一架大型雷达进行成像的技术。
合成孔径雷达成像技术具有高分辨率、大覆盖面积、不受天气影响等优点,因此被广泛应用于地球观测、海洋监测、军事情报等领域。
本文将探讨合成孔径雷达成像技术的研究与应用。
一、合成孔径雷达成像技术的原理合成孔径雷达成像技术的原理可以简单地描述为:雷达向目标发射一系列脉冲信号,接收反射回来的信号,根据信号的相位差异进行信号处理并拼接,以得到高分辨率的雷达图像。
具体来说,合成孔径雷达的成像过程主要分为以下几个步骤:1. 发射雷达信号:雷达发射一系列相同频率的脉冲信号,这些信号中的每一个脉冲称为一个“元脉冲”。
2. 接收反射信号:脉冲信号经过目标表面的反射之后返回雷达,形成“回波”。
3. 接收信号处理:雷达接收仪将接收到的回波信号进行处理,包括功率放大、滤波、解调等。
4. 记录回波信号:接收信号处理器将回波信号按时间序列记录下来,并存储到雷达的内部存储器中。
5. 合成处理:雷达信号处理器对储存的回波信号进行合成处理,根据回波信号的相位差异重构成像区域的空间信息,生成雷达图像。
二、合成孔径雷达成像技术的应用领域合成孔径雷达成像技术具有高分辨率、大覆盖面积、不受天气影响等优点,因此适用于多个领域。
1. 地球观测地球观测是合成孔径雷达应用的主要领域之一。
合成孔径雷达可以探测地球表面的形态、地形、植被、水文地质等信息。
特别是在对地震、火山等地质灾害进行监测和预测方面,合成孔径雷达可以提供高分辨率、大覆盖面积的影像,有助于科学家们更好地理解和预测地质灾害。
2. 海洋监测合成孔径雷达可以对海洋面进行监测,检测海洋表面的形态、海底地形、海洋潮汐、海洋流量等信息。
它还可以监测海岸线的演变、海冰覆盖、海浪、风暴增强等。
3. 军事情报合成孔径雷达在军事情报领域中有广泛应用。
视频合成孔径雷达技术发展现状综述视频合成孔径雷达技术发展现状综述第一章引言近年来,随着卫星遥感技术和雷达技术的迅猛发展,合成孔径雷达(Synthetic Aperture Radar,SAR)作为一种新兴的雷达探测技术,因其实时性强、高清晰度、全天候探测等优势,逐渐得到广泛关注和研究。
在合成孔径雷达技术的基础上,视频合成孔径雷达(Video Synthetic Aperture Radar,VSAR)技术应运而生。
本文将对视频合成孔径雷达技术的发展现状进行综述,为后续研究提供参考。
第二章视频合成孔径雷达技术原理2.1 合成孔径雷达技术原理合成孔径雷达是一种通过天线的运动合成虚拟大孔径的雷达技术,其原理是在平台运动过程中,利用目标反射波的相干性,通过数据处理方法合成一幅高分辨率的图像。
这种技术通过对多个散射中心的复合加和,突破了传统雷达的分辨率限制,提高了雷达图像分辨率。
2.2 视频合成孔径雷达技术原理视频合成孔径雷达技术是在传统合成孔径雷达技术的基础上发展起来的。
传统合成孔径雷达技术每次只能获取一幅雷达图像,而视频合成孔径雷达技术则能够在时间序列上获取一系列帧图像。
其基本原理在于,利用雷达回波和平台运动的关系,通过时间序列上的多幅合成图像来获取目标的高精度位置、形态等信息。
第三章视频合成孔径雷达技术的关键技术3.1 仿真模型建立视频合成孔径雷达技术的关键之一是建立精确的仿真模型。
通过精确建立多种目标散射模型、平台运动模型、多普勒参数估计模型等,能够模拟真实场景下的雷达回波信号。
同时,对平台姿态、位置、航向角等参数的精确估计也是模型建立的关键。
3.2 相位解调技术视频合成孔径雷达技术需要通过相位解调技术来提取散射信号的相位信息。
常用的解调方法有相位移敏感算法、多通道解调算法等。
相位解调的准确性对图像质量和定位精度有重要影响,因此需要进一步研究和改进解调算法。
3.3 运动补偿技术由于平台在获取视频序列过程中会存在各种运动误差,如姿态变化、速度变化等,因此需要针对这些误差进行运动补偿。
合成孔径雷达的发展现状和趋势
合成孔径雷达(Synthetic Aperture Radar,SAR)是一种基于电子合成技术、使用地面或天空平台作为平台来发射微波脉冲,然后通过接收微波回波并对其进行处理,进而获取对目标区域高分辨率的三维立体信息的雷达。
合成孔径雷达的发展
现状和趋势是目前科研领域中备受关注和重视的话题。
随着科技的不断进步和技术的不断完善,合成孔径雷达在各个领域都有着广泛的应用,如地质勘探、环境保护、遥感测绘等。
随着现代科技和信息需求的日益
增长,合成孔径雷达应用的领域也会逐渐扩大,其市场前景十分广阔。
为了提高合成孔径雷达的性能和精度,当前的研究方向主要是解决模糊问题、提高分辨率和精度。
这些技术的不断完善和发展,使得合成孔径雷达的性能不断提高,数据质量和处理效率也得到了明显的提高。
除了上述的技术进步,还有一些创新发展方向。
例如,在航空航天上,由于高空环境的影响,目前还需要进一步研究气象对雷达的影响,并制定相应的抗干扰
技术。
另外,目前对于SAR的研究领域主要集中在复杂地形的数据获取和处理上,而对于非平整地形的目标检测研究仍处于起步阶段,未来仍然需要进一步加强研究。
综上所述,“合成孔径雷达的发展现状和趋势”是非常广泛的话题,其应用领域
将会不断拓展,并且随着技术的不断进步和创新发展方向的出现,合成孔径雷达在数据的获取和处理上也会有着更加精准和高效的表现。
合成孔径雷达技术发展研究摘要:合成孔径雷达作为一种全天候、高分辨率的成像仪器,在军事侦查中有着重要的应用价值。
针对敌方合成孔径雷达装备进行图像侦查,以达到对敏感目标及重点区域的高效防护是当前电子战研究的热点问题。
其中,合成孔径雷达是目前应用最为普遍的一种体制。
在航空、航天等领域均有应用,且具有超越常规体制下的分辨能力。
为此对合成孔径雷达的基本理论进行深入研究,对各种类型的合成孔径雷达技术进行研究,探讨。
合成孔径雷达的主要技术特征及发展趋势,推进合成孔径雷达技术的发展。
关键词:合成孔径雷达;技术发展,研究合成孔径雷达从问世之日起就和军方有着紧密的联系。
随着这一新技术的发展,合成孔径雷达在军用领域得到了越来越多的重视。
合成孔径雷达可以应用在飞机编队,坦克群,机场,各类交通工具,桥梁,铁路,高速公路,军事侦察和地面测绘。
合成孔径雷达技术中,由于合成孔径雷达技术特点突出,与周边环境存在较强反差,因此多采用合成孔径雷达进行探测与识别。
而合成孔径雷达是现代战争中不可或缺的一环,也是未来信息化战场上不可或缺的一环。
与此同时,合成孔径雷达技术也在迅速发展,它不但可以对陆地上的固定目标进行高分辨的成像,还可以对运动中的运动目标进行立体成像。
1合成孔径雷达的工作原理合成孔径雷达是一种以抗干扰、高成像性能为特点的新体制体制,被广泛应用于军用领域。
相对于常规的合成孔径雷达,合成孔径雷达有着高分辨、长寿命、能进行隐身的能力。
合成孔径雷达依赖于载体的移动来完成测距与2 D成像,其角向分辨随波束宽增大而减小。
与光学镜头相似,雷达也要求有较大的天线及口径,以保证在较低频率时,成像更为锐利。
而在实践中,合成孔径雷达能够按照长线阵的运动路径进行运动。
合成孔径雷达在运动时,会发出特定的电磁波,并以特定的方式构成信号。
在此基础上,对各方位回波进行相关分析,得到高分辨的雷达影像。
合成孔径雷达的成像质量与脉宽成比例。
合成孔径雷达图像在战略侦察、情报搜集、战场监视等领域有着重要的应用价值。

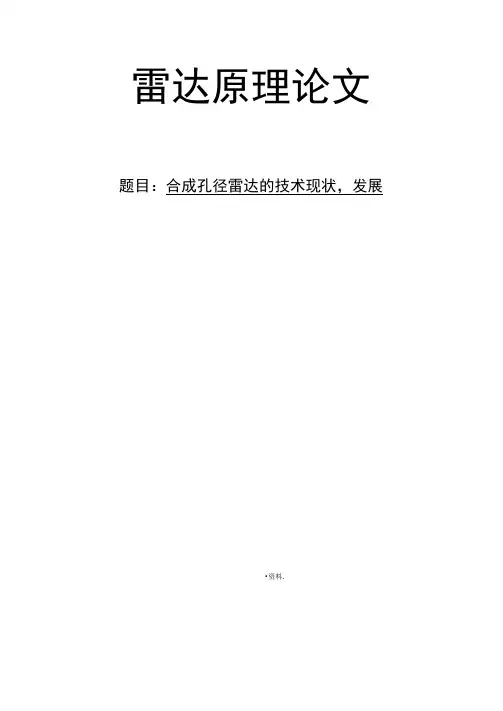

. . .雷达原理论文题目:合成孔径雷达的技术现状,发展趋势,研究热点及新技术合成孔径雷达的技术现状,发展趋势,研究热点及新技术摘要:合成孔径(SAR)技术作为现代雷达应用中一种较先进的技术,因其全天候、全天时地提供高分辨率的雷达图像而广泛应用于航空。
航天等军事及国民经济的许多领域。
本文简略地介绍了合成孔径雷达的起源、发展、应用,并且对研究的热点于未来的发展趋势做了简单论述。
关键词:合成孔径;数字成像;数字波束形成技术1.引言合成孔径雷达(Synthetic Aperture Radar,简称SAR)是一种全天候、全天时的现代高分辨率微波成像雷达,它是利用合成孔径原理、脉冲压缩技术和信号处理方法,以真实的小孔径天线获得距离向和方位向高分辨率遥感成像的雷达系统。
合成孔径雷达工作不受大气传播影响和气候影响,能进行远距离探测且具有分辨力高、穿透力强、能有效地识别伪装和穿透掩盖物,成像清晰并且覆盖面积大。
SAR技术的产生最早可追溯到20世纪50年代初,由于军事侦察雷达不断地提高对分辨率的需求,美国科学家首先提出并分析了“合成孔径”的概念。
1957年8月23日,Michigan大学与美国军方合作研究的SAR 试验系统成功地获得了第一幅全聚焦的SAR图像。
此后许多国家都拥有了自己的机载SAR,SAR应用也从军事领域拓展到了广阔的民用领域。
1978年5月美国宇航局(NASA)发射了海洋一号卫星(Seasat-A),在卫星上,首次装载了合成孔径雷达,对地球表面1亿km2的面积进行了测绘,标志着SAR技术已成功地进入了空间领域。
此后,星载SAR技术得到了迅速的发展,一系列星载SAR先后升空。
在军事方面,合成孔径雷达主要用于战略侦察、地图测绘地面军事目标,监事战场情况,发现隐蔽和伪装目标,查明地方的兵力部署情况,航空遥感、卫星海洋观测、战场监事、图像匹配制导、动目标指示、伪装识别及检测等。
在民用方面,合成孔径雷达在国土测绘,资源普查、城市规划、资源勘测、深空测绘、抢险救灾环境遥感及天文研究等领域发挥了重要作用。
2.合成孔径雷达的基本原理合成孔径雷达与普通雷达的不同点在于合成孔径雷达在距离和方位两个方向上都有较高的几何分辨率,而普通雷达只在距离上有较高的分辨率,因此合成孔径雷达对目标具有较好的成像能力。
合成孔径雷达是在随着载体的运动进行工作的。
当雷达载体(飞机、卫星)的运动时,合成孔径雷达工作时按一定的重复频率发、收脉冲,真实天线依次占一虚构线阵天线单元位置。
把这些单元天线接收信号的振幅与相对发射信号的相位叠加起来,便合成一个等效合成孔径天线的接收信号。
图 1普通雷达的方位分辨率计算公式为: 其中ρ为方位分辨率, λ为雷达辐射的电磁波波长, D 为天线的方向孔径,R 为目标到天线的距离。
由此可见,在目标与雷达天线距离一定时,如果想提高方位分辨率,只有通过减小波长和增大天线孔径来实现。
但这两种方法在实际运用中都有一定的局限性,波长不能无限地减小,而无限地增大天线孔径则更为不现实。
合成孔径雷达突破了普通雷达的分辨极限,它是以电磁波的独立性传播原理和迭加原理为基础,应用计算机技术而发展起来的一种相干雷达。
大孔径雷达一般是有N 个天线阵元组成的天线阵列,如图1所示。
它之所以能得到高的分辨率,是因为天线的孔径大,一方面各天线阵元之间相互干涉形成很窄的波束,另一方面目标回波被天线接收后再进行相干迭加的结果。
根据波的独立性传播原理,如果让小天线在图1中的每一个天线阵元位置上分时发射一次电磁波,以代替大孔径天线阵列同时发射电磁波。
然后把从目标返回的每一个回波信号储存起来,再根据电磁波的迭加原理把接收到的回波信号进行迭加,便能得到大天线的结果,这就是合成孔径雷达的基本原理。
合成孔径雷达在采用星载或机载的方式工作,以一定的频率不断地发射和接收电磁波脉冲。
如图1所示,单元天线既发射又接收,先在1位置发射和接收,接着在2位置发射和接收……直到N 位置。
1点和N 点的位置由信号处理系统控制,这样就形成一个很长的线条状收发天线阵列,得到非常尖锐的合成波束,称为合成孔径。
从而得到极高的方位分辨率 。
图1合成孔径雷达的方位分辨率计算公式为:此时,我们显然发现合成孔径雷达与普通雷达在方位分辨率上的区别,合成2D =ρR D ⋅=λρ孔径雷达的分辨率与波长和目标与天线的距离无关,而只与雷达的孔径尺寸有关。
天线尺寸越小,方位分辨率越高,这与普通雷达的方位分辨率恰恰相反。
因此合成孔径雷达非常适合机载、星载使用。
3.合成孔径雷达的种类及特点3.1多参数(多频段、多极化和多视角)合成孔径雷达系统合成孔径雷达系统是利用电磁波作为载体对地物进行测绘的,当合成孔径雷达系统发射不同波段、不同极化的电磁波和电磁波以不同入射角照射地物时,合成孔径雷达系统会接收到不同的地物微波散射信息。
在合成孔径雷达技术迅猛发展的今天,能够得到更大信息量的多参数合成孔径雷达系统越来越受到人们的重视,成为合成孔径雷达系统今后发展的方向。
此外,多参数技术也为雷达的自动识别奠定了坚实的基础。
3.2聚束合成孔径雷达普通合成孔径雷达的侦察区域会随着载体(飞机、卫星)的移动而移动,形成一个带状侦察区域。
因此无法固定地侦察某一特殊目标。
而采用了聚束技术以后,雷达的天线波束在合成孔径时间内始终锁定某一侦察区域,实现小区域成像,得到比带状合成孔径雷达更高的分辨率。
3.3超宽带合成孔径雷达“超宽带合成孔径雷达(UWB-SAR)”是20世纪90年代初发展起来的一种新体制雷达,这种雷达是将超宽带技术与合成孔径技术相结合,使其同时具有很高的距离分辨率和方位分辨率。
尤其是工作在UHF/VHF频段的UWB -SAR, 还具备穿透叶簇和地表对隐蔽目标探测成像的功能,可用于战场侦察。
3.4干涉合成孔径雷达传统的合成孔径雷达技术只能获得目标的二维信息,它缺乏获取地面目标三维信息和监测目标微小形变的能力。
通过将干涉测量技术与传统合成孔径雷达技术结合而形成的合成孔径雷达干涉技术(INSAR)提供了获取地面三维信息的全新方法,它通过两副天线同时观测或通过一副天线两次平行观测,获取地面同一景观的复图像对,根据地面各点在两幅复图像中的相位差,得出各点在两次成像中微波的路程差,从而获得地面目标的三维信息。
4.合成孔径雷达技术的应用4.1 目标侦察目标侦察是军事情报保障的重要组成部分。
由于许多军事目标是用金属材料制成,对电磁波有一定强度的反射作用,容易照射和获得雷达截面积。
如美国在海湾战争中采用“长曲棍球”卫星搭载的合成孔径雷达来侦察伊拉克由金属材料和金属混凝土结构材料筑成的许多军事目标,为美军在海湾战争中实施精确打击起到了重要的作用。
并且合成孔径雷达对树林等遮蔽物具有一定的穿透性,因此具有可见光侦察无法比拟的优势。
另外,与普通光学侦察不同,合成孔径雷达还可以在侧视状态下工作,不需要进入敌方领空或敌方火力打击范围就可以对敌纵深目标实施侦察,因此有较好的安全性。
在1991年的海湾战争中,装备了APY-3相控阵雷达的E 8电子侦察机及时侦测到伊军的地面调动,为美国对伊军进行毁灭性打击立下了汗马功劳。
4.2 打击效果评估打击效果评估主要用于攻击结束后的毁伤检验,以便制定下一波次的打击计划。
尤其是导弹突击或空中打击的效果评估。
由于导弹突击或空袭多数发生在战争的初始阶段,地面进攻尚未展开,对敌方情况侦察主要只能依靠空中(空间)平台进行,而合成孔径雷达为此平台提供了一个有力的工具。
此时利用机(星)载合成孔径雷达图像对目标的毁伤情况进行有效的评估具有重要的意义。
飞机(卫星)通过目标上空进行侦察后将数据传回指挥部,根据雷达图像可以对打击效果有一个比较直观、准确的判断,因此能够对下一波次火力的运用做出正确的决策。
例如美国洛克希德马丁公司在2004年9月研制成功的“战区空载侦察系统合成孔径雷达”,它是一个全天候、战术精确雷达系统,能够有效实时接收、处理并传播关键目标数据信息,利用立体数字系统记录图像,通过空载数据传输通道向地面接收站传送数据信息,为美空军提供了全天候目标定位以及空袭打击效果评估。
4.3 军事测绘利用合成孔径雷达对地面进行扫描可以得出电子镶嵌图。
而后对电子镶嵌图进行处理,再利用干涉测量技术便能得到三维地形图。
早在冷战时期美国就利用航天合成孔径雷达绘制了精度为30m的全球三维地图。
利用合成孔径雷达可以定量测绘出地军事地形图,发现敌重要军事设施的区域以及军事目标的位置,并标出各种军事目标及地形等参数。
为作战实施提供了有力的目标保障。
4.4 巡航导弹航迹规划巡航导弹是利用地形匹配的方式引导其飞行的,按要求巡航导弹在攻击前需要对其航迹进行规划。
而对于航迹规划来说首先必须得到航行全程的准确的电子地图。
利用星载(机载)合成孔径雷达成像,得到高精度的电子地图通过数据链传输给巡航导弹。
不仅在航迹规划上,如果在巡航导弹弹体上安装合成孔径雷达,在其飞行过程中就可以利用它测量飞行参数,同时与预先装定的电子地图进行比较,从而修正飞行偏差以便准确命中目标。
4.5 伪装识别在实战中双方往往运用树林等其他伪装方式对己方装备、人员实施伪装。
而利用合成孔径雷达则可以探测被伪装的人员、设施及装备。
在伪装识别中, 多数使用200~400MHz的多极化合成孔径雷达,同时用高分辨率的图像来识别树木、车辆和地上人造目标。
但是, 在实战中使用200~400MHz频段必定遭受许多大功率电台、移动通信设备、调频广播电视以及常规军用雷达频率的干扰,其干扰程度会使这个频段的合成孔径雷达失去探测和成像的能力。
在恶劣的战场环境条件下,要使合成孔径雷达200~400MHz频段仍然正常探测和成像并提供高质量的反伪装、反隐蔽和反欺骗的图像,必须在雷达中引入抑制射频干扰和信号处理、图像处理技术。
美国林肯实验室研制的UHF合成孔径雷达频带为200~400MHz,即中心频率f c=300MHz,带宽B=200MHz,B/f c=66.6%。
通常,超宽带定义为B/f c>25%。
研制该雷达的目的是提高合成孔径雷达对在掩体内或埋地不深物体的探测能力。
5.合成孔径雷达系统的新概念及关键技术作为合成孔径雷达领域的新兴技术,数字波束形成技术( Digital Beam-forming,DBF) 和多孔径信号处理技术( Multiple Aperture Processing,MAP) 是提升合成孔径雷达系统性能的有效手段。
近些年,许多新型合成孔径雷达概念大多基于上述 2 个技术中的一个或二者的结合。
其中高分辨宽测绘带( High Resolution Wide Swath,HRWS) 合成孔径雷达就是一个非常具有吸引力的新型合成孔径雷达概念。
作为合成孔径雷达领域的新兴技术,数字波束形成技术( Digital Beam-forming,DBF) 和多孔径信号处理技术( Multiple Aperture Processing,MAP) 是提升合成孔径雷达系统性能的有效手段。
