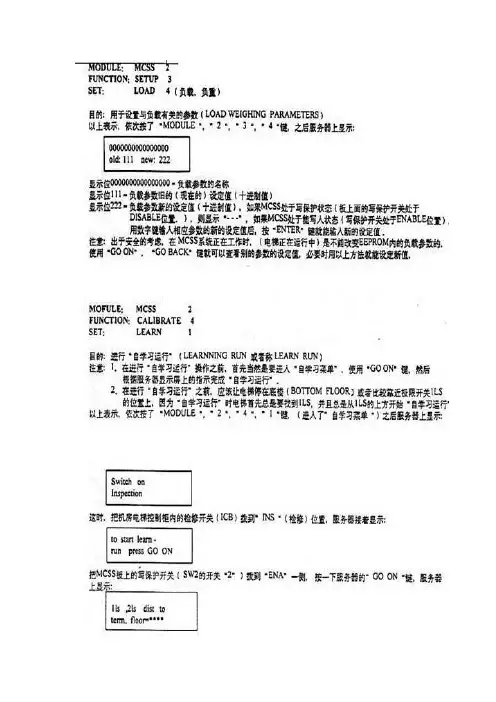

300VF井道自学习

300VF调试手册西子奥的斯电梯有限公司文件编号：300VF_SUR_ZHFIM 工地调试手册Pack 原始会签记录编制唐小利校对刘祖斌审核钱鑫慧批准张红兵部门PDC 部门PDC 部门工程中心部门PDC 日期2006-6-29 日期2006-6-29 日期2006-7-3 日期2006-7-5授权AUTH. PC-LS0008-2006部件版本部件名称硬件版本软件版本RCB II GHA21270A1 D1630917AABMCB II JGA26801AAF004 DAA30918AAA变频器HOST: Axx26800VADSP: Axx26800VBHOST: AAA30288AADDSP: AAA30289AADFIM 工地调试手册Pack更改记录序号更改PC 更改内容描述更改日签名1234567891011121314151617181920This work and the information it contains are the property of Xizi Otis Elevator Company (“XOEC”). It is delivered to others on the express condition that it will be used only for, or on behalf of, XOEC; that neither it nor the information it contains will be reported or disclosed, in whole or in part, without theprior written consent of XOEC, and that on demand it and any copies will be promptly returned to XOEC.FIM 工地调试手册Pack目录1控制系统概述 (6)1.1 技术概要 (6)1.2 技术文件 (7)2检修模式运行条件检查 (8)2.1 控制柜检查 (8)2.2 接线检查 (8)2.3 绝缘检查 (8)2.4 电压检查 (8)2.5 井道检查 (9)3检修运行变频器设置 (9)3.1 变频器参数检查 (9)4检修运行LMCSS参数设置 (12)5检修运行 (14)6井道位置信号确认 (14)6.1 井道开关的调整 (14)6.2 平层装置调整 (14)7井道位置自学习 (15)7.1 准备工作 (15)7.2 井道位置自学习 (15)8远程站调整及检查 (18)8.1 给远程站送电 (18)8.2 远程站的检查 (18)9正常运行 (18)9.1 对重平衡系数检查 (18)9.2 检查电梯合同速度 (18)9.3 调整负载开关 (18)FIM 工地调试手册Pack9.4 调整起动舒适感 (18)10故障排除 (20)10.1 检修运行时电梯运行方向与实际方向相反 (20)10.2 变频器故障代码 (20)10.3 LMCSS故障代码 (23)FIM工地调试手册Pack1 控制系统概述300VF 控制系统引用了OTIS 的MCS （模块化控制系统）中的RCBII 和MCB 控制板作为电梯控制系统的核心，充分吸收了OTIS 技术，利用OTIS 高可靠性的串行通讯系统，将电梯的各个部件紧密的连在一起。

300VF目录电梯的系统介绍电梯主要原理图介绍主要部件介绍电梯时序介绍电梯门机介绍子系统的故障信息和主要参数介绍电梯井道自学习步骤介绍电梯故障分析23 300VF 控制柜300VF 控制系统介绍300VF 控制柜有马来西亚、广州和自制三种控制柜形式，三种控制柜之间控制原理都是一样的，但在部件排部、接线方式和接口处理上面有些不同。

4300VF 控制系统介绍MCS321控制柜MCS321控制柜是由德国生产的控制柜，他和300VF 控制原理基本一致，但在器件排部、使用部件、控制方式和接线方式上有较大差别。

300VF控制系统介绍系统组成：OCSS，LMCSS，DCSS，DBSS 5电梯原理图介绍6电器原理图介绍—主电路78电器原理图介绍—变压器主要输出电路保险丝此原理图为AC380V转AC24V，再由AC24V整流到DC30V。

在此电路中，变压器输出端先有内置保险丝，经过整流之后的线路上还有空开）控制，（CP1/2）空开是为了防止DC30V短路造成对前端电路的损坏；保险丝的作用是为了防止整流桥的损坏造成变压器的损坏。

红色圆内保险丝在08年以前的电路中是没有的。

保险丝电器原理图介绍—变压器主要输出电路抱闸回路AC110V电源抱闸回路电源为DC110V。

可能出现的故障：当电梯运行启动时，SW主接触器吸合，但BY继电器不吸合，电梯不运行，并出现DBD、过流或抱闸反馈故障时可以检查此电路是否正常。

AC110V电源，既是安全电路电源，也是继电器电源。

910电器原理图介绍—安全开关简写缓冲器、涨紧轮安全开关强迫减速、限位、极限、强迫急停开关电器原理图介绍—安全电路此电路是电梯的部分安全电路。

包括限速器、涨紧轮、底坑、极限等安全开关。

可能出现的故障：当电梯安全开关断开时，LMCSS板上显示的第一个显示为0，电梯不能运行。

如果是电梯井道安全开关断开，电梯可以通过使用控制柜上的ERO紧急电动运行驱动电梯。

此时可以将电梯运行到合适位置，将安全开关复位。

迅达电梯北方电梯有限公司目录。

（2）迅达300P电梯自学习方法。

（3）迅达V-30门机说明。

（4）迅达MB-DS用安川676GL5故障码。

（10）迅达MB-DS PE380板指示灯说明。

（11）迅达MB-DS元件代号说明。

（12）迅达电梯SMLCD状态详解。

（14）迅达电梯300P电器元件代号说明。

（15）迅达自学习方法。

（21）迅达300P电梯自学习方法迅达电梯自学习按ESC进入SMLCD-------Login登录------- OK------- PASSWORD（ABCD）UP 一下是A两下是B叁下是C肆下是D----- OK--------ESC返回COMMANDS菜单----- SPECIAL TRIPS----- OK----- JLF----打检修使梯子处于20—19之间后恢复正常------ OKCar Call内招不登录按ESC进入SMLCD--------COMMANDS菜单----------Car Call------ OK-------用UP或DN层数OKError Log出错按ESC进入SMLCD--------Error Log------- OK-------用UP或DN翻页------ OK显示故障时间ESC返回同时按ESC 、UP返回正常迅达V-30门机说明变频器技术说明：低档机，输入，主电压230V+15%/--20% 47—63Hz 115V+15%/--20% 47—63Hz输出，额定电源，380W(6极电机)电源频率，大于>90%脉冲频率，≥16KHz输出电压3。

0---230V额定电流，2A旋转磁场频率，0---400Hz保护类型，ZP20高档机，输入，主电压230V+15%/--20% 47—63Hz 115V+15%/--20% 47—63Hz输出，额定电源，600W(6极电机)电源频率，大于>90%脉冲频率，≥16KHz输出电压3。

优耐德ALMCB3.3一体机调试注意事项进入M1-2-1查看逻辑故障，按Shift+2进入清除逻辑故障菜单，按1确定再按2确定，逻辑故障删除进入M3-2-1查看当前驱动故障，M3-2-2查看历史驱动故障，M3-2-3清除当前驱动故障，M3-2-4清除所有驱动故障，M3-2-5上电运行时间，M3-2-5上电运行时间－M3-2-2历史故障时间＝故障离当前发生时间观察ALMCB3.3电子板上的指示灯，检查输入信号是否正确：注：如果上电后，指示灯的状态和表中所列出的状态不一致，请检查相关的电路和参数（通常参数在电梯出厂时已设定好）。

优耐德插件线号分布:一．慢车：1.检查外围线路，插件正确2.检查主板指示灯显示是否正常，检修状态下应，NOR灭，ES灭，DW、DFC亮，VLC亮，INS亮，RSL闪烁，ERR灯灭3.用服务器检查M3-2-1，有无当前驱动故障，若ERR灯亮，存在驱动故障，且检修状态下INS灯也不会亮，必须先处理当前故障（东海宾馆检修灯INS不亮，ERR灯亮；检查M1-1-2输入状态，ERO、uib、dib输入正常，进入M1-2-1检查逻辑故障，有0204 TCI/ERO on 和0231 LSVF-W:/DR故障，进入M3-2-1，直接跳出“PVT LOST”故障，检查编码器线，发现主机侧编码器线未插可靠，插好后送电，无“PVT LOST”故障、0231LSVF-W:/DR故障，INS灯亮，ERR灯灭，按上下行按钮，电梯可以输出信号,接触器能吸合）4.电梯运行，除安全回路、门联锁、上下限位强换外，还需轿门关到位信号M1-1-2里面，DCL应为大写，门机（JARLESS-CON中分双折门机）送电，调整门机上拨码开关，把SW2拨到OFF，其它拨ON；也可以拔掉CJ8门机插件)，否则电梯也不能运行。

备注：例进入3-3-1密码菜单7412的步骤，先键入M-3-3-1，在按shinft+7,shinft+4,shinft+1,shinft+2。
