离心式压缩机培训讲义
6、法律的基础有两个，而且只有两个……公平和实用。——伯克 7、有两种和平的暴力，那就是法律和礼节。——歌德
8、法律就是秩序，有好的法律才有好的秩序。——亚里士多德 9、上帝把法律和公平凑合在一起，可是人类却把它拆开。——查·科尔顿 10、一切法律都是无用的，因为好人用不着它们，而坏人又不会因为它们而变得规矩起来。——德谟耶克斯

离心压缩机的特点
离心式压缩机也还存在一些缺点： 离心式压缩机目前还不适用于气量太小及
压比过高的场合； 离心式压缩机的稳定工况区较窄，其气量
调节虽较方便，但经济性较差； 目前离心式压缩机效率一般比活塞式压缩
机低。
离心式压缩机的发展方向
水平剖分式离心式压缩机已接近或达到 国际同类产品先进水平。
离心式压缩机安装讲义
离心压缩机的特点
与活塞式压缩机相比有以下一些优点： 离心式压缩机的气量大，结构筒单紧凑，重量轻，机组 尺寸小，占地面积小。 运转平衡，操作可靠，运转率高，摩擦件少，因之备件 需用量少，维护费用及人员少。 在化工流程中，离心式压缩机对化工介质可以做到绝对 无油的压缩过程。 离心式压缩机为一种回转运动的机器，它适宜于工业汽 轮机或燃汽轮机直接拖动。对大型化工厂，常用副产蒸汽驱 动工业汽轮机作动力，为热能综合利用提供了可能。
该机型采用筒型机壳，垂直剖分，用螺栓将端 盖与圆筒形机壳连接在一起。其压力可达45 MPa左 右，最高排气压力可达70 MPa。
水平剖分型和垂直剖分型
内蒙古博源甲醇压缩机
离心压缩机的分类
等温型 在气缸内部设置级间冷却器，使每级气体压缩后立即降
温，再导入下一级中保持基本等温压缩。等温型压缩机结构 紧凑，且能在低功耗、高效率条件下进行压缩，同时占地面 积少，建设费用低。主要用于压力比较高的合成气和空气压 缩机。 多轴型
离心式压缩机是在一个齿轮箱中由一个大齿轮驱动几个 小齿轮轴，每个小齿轮轴的一端或两端安装有一级叶轮，叶 轮轴向进气，径向排出，通过管道将各级叶轮联接起来。此 种结构简单，体积小，适用于中、低压力的空气、蒸汽或惰 性气体的压缩。机主轴叶轮转动，在离心 力作用下，气体被甩到工作轮后面的扩压器中。而在工作 轮中间形成稀薄地带，前面的气体从工作轮中间的进汽部份 进入叶轮，由于工作轮不断旋转，气体能连续不断地被甩出 ，从而保持了压缩机中气体的连续流动。气体因离心力作用 增加了压力，还可以很大的速度离开工作轮，气体经扩压器 逐渐降低了速度，动能转变为静压能，进一步增加了压力。 如果一个工作叶轮得到的压力不够，可通过使多级叶轮串联 起来工作的办法来达到对出口压力的要求。级间的串联通过 弯道、回流器来实现。 这就是离心式压缩机的工作原理。

喘振点qs 设计点qd
堵塞点qc
6
b. 当进气流量增大时，离心压缩机内的能量损 失也会增大，机组的效率也会逐渐下降。此 时，叶轮对气体所作的功全部用来克服能量 损失，这时级中压力无法升高。或者流量增 大到某值后，流道某处达到了声速，因激波 损失而无法使气体升压。这时级达到堵塞工 况。
喘振工况和堵塞工况之间的区域称为稳定工 作区。通常用调节率来表示稳定工作区： 调节率 = ( qd – qs ) / qd × 100%

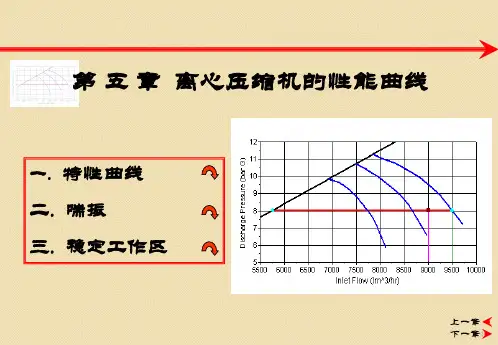

2. 级的性能曲线
离心压缩机级在不同流量时的级压比ε（或者排压）、级效率 η、功率P与进口流量qv的关系曲线称为级的性能曲线。
右图为一定转速下某模型级的性能曲线，由图可以看出：
a. 在一定的进口气体状态或者转速下，增大流量，级的压 比将下降。反之，则上升。
b. 离心压缩机的级效率存在一个最大值，通常取这个最大 效率点作为设计点。当进口流量偏离设计点时，级效率 都会因为级内的损失增大而下降。
5
三. 稳定工作区
通常离心压缩机的设计点是机组的最高效率点，机组大部分时间应当在此点运行。但是 其运行点不可能始终保持在这一点上不变。在实际运行时，随着管网用气状态的变化， 离心压缩机的运行点也会随之发生移动。如下图所示。
a. 当进气流量减小时，随着离心压缩机内能量 损失的增大，机组的效率会逐渐下降。若进 气流量继续减小，将导致喘振的发生。喘振 的危害是十分严重的，离心压缩机不允许在 喘振工况下工作。
a. 多级串联工作与单级工作相比，整机的 喘振流量增大，堵塞流量减小。
b. 多级串联工作与单级工作相比，整机性 能曲线的形状变陡，稳定工况范围变窄。
c. 串联的级数越多，整机的性能曲线就越 陡，稳定工况范围也就越窄。

压缩机现状及发展趋势分析
陕西鼓风机（集团）有限公司在引进瑞士苏尔寿公司技术 基础上，成功设计制造出170多台套性能优良的轴流压缩机， 其中，60多台套用于催化裂化装置的主、备风机。为大连石 化公司350万吨/年催化裂化装置制造的主风机是目前国内石 化装置中最大的轴流压缩机，流量厉害到300000Nm3/h， 功率达到40000KW。
压缩机现状及发展趋势分析
离心式压缩机
目前，离心式压缩机的国际发展方向是压缩机容量不断 增大、新型气体密封、磁力轴承和无润滑联轴器相继出现； 高压和小流量压缩机产品不断涌现；三元流动理论研究进一 步深入，不仅应用到叶轮设计，还发展到叶片扩压器静止元 件设计中，机组效率得到提高；采用噪音防护技术，改善操 作环境等。
压缩机现状及发展趋势分析
与国外往复式压缩机技术水平相比，我国的主要差距为基 础理论研究差，产品技术开发能力低，工艺装备和实验手段 后，产品技术起点低，规格品种、效率、制造质量可靠性差。 另外，技术含量高和特殊要求的产品还满足不了国内需求。
第三节 离心压缩机
▪ 一、离心式压缩机的工作原理及主要结构
▪ 1、离心压缩机典型结构简介
▪ 典型的离心压缩机DA120—62结构如图所示。其型号中 的“DA”代表单吸式离心压缩机：“120”表示吸入流量约 120立方米每分钟；“6”表示共有6级叶轮；“2”表示是 该型号的第二次设计产品。
▪ 一缸（机壳）、两段（中间冷却次数）、六级（叶轮、扩 压器、弯道和回流器组数）组成。
第三节 离心压缩机
三、离心压缩机的特点
1．流量大。 离心压缩机中气体是连续流动，流通截面较大，同 时叶轮转速很高，故流量很大，进气量在5000m3/min以上。
