铝扣板吊顶施工方法及施工工艺

第 节 方形铝扣板吊顶施工工艺标准

1.分项工程简介及适用范围

方形铝扣板有很多规格，包括板材的面板宽度、厚度、折边的高度等。方形铝扣板分为表面有冲孔和平面两种。表面冲孔可以通气吸音，扣板内部铺一层薄膜软垫，潮气可透过冲孔被薄膜吸收，所以它最适合水分较多的厨房和卫生间使用。市面上一般规格多为600mm×600mm和300mm×300mm方形铝扣板，也可根据设计要求定制不同规格的产品。

方形铝扣板吊顶具有耐腐蚀，耐衰变，易清洁，优雅大方，安装容易，检修方便等优点。可广泛用于机场、宾馆、办公楼、写字楼、商场、车站、厨房间、卫生间、大型会场及家居等场所天花装饰。

2.施工准备

2.1.技术准备及要求

1）方形铝扣板吊顶在大面积施工前，应做样板间，对顶棚的起拱度、灯槽、窗帘盒、通风口进行构造处理，经鉴定后再大面积施工。

2）方形铝扣板吊顶工程在施工前应熟悉施工图纸及设计说明书,并应熟悉施工现场情况。

3）深化设计图纸已完成，并通过审批。

4）施工方案已编制完成，并通过审批。

5）所需要的技术人员已到位，并具有上岗证书。

2.2.材料准备及要求

1）面层材料：按设计要求选用合适的、经过确认的铝合金方形板材。如下图所示：

2）其他材料：龙骨、吊杆、钢材等。如下表所示：

三角龙骨 L30X30角钢

三角龙骨挂件 L形边角

拉爆锚栓 吊顶丝杆

38系列、50系列主龙骨 主吊件

钢钉 木针

1）龙骨主件：主龙骨、三角龙骨均应符合设计要求。

2）骨架配件：支撑卡、卡托、角托、连接件、固定件、附墙龙骨、压条等附件应符合设计要求。

3）紧固材料：射钉、膨胀螺栓、镀锌自攻螺丝、木螺丝和粘结嵌缝料应符合

设计要求。

4）方形铝扣板板材：

方形铝扣板规格、厚度需符合设计要求。

以上材料均应有齐全的厂家三证（经营许可证、税务登记证、资质证）和

产品合格证、质保书、检验报告。

扣板运输、存放应用硬纸盒封装；根据安装需用数量进行领用。

令狐采学创作

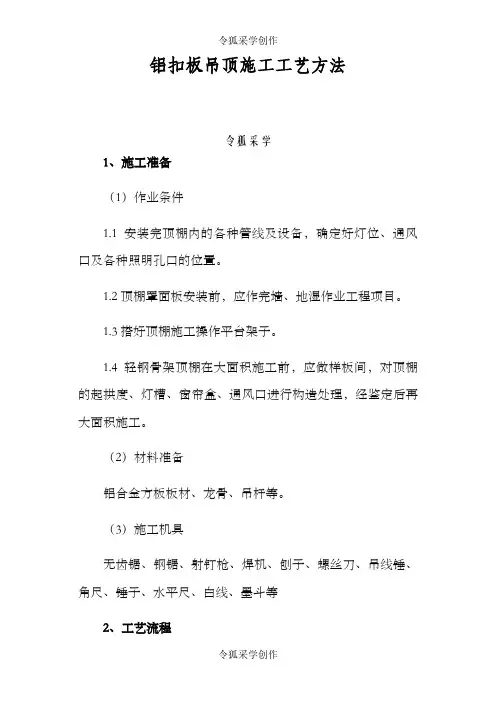

令狐采学创作 铝扣板吊顶施工工艺方法

令狐采学

1、施工准备

（1）作业条件

1.1安装完顶棚内的各种管线及设备，确定好灯位、通风口及各种照明孔口的位置。

1.2顶棚罩面板安装前，应作完墙、地湿作业工程项目。

1.3搭好顶棚施工操作平台架子。

1.4轻钢骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱度、灯槽、窗帘盒、通风口进行构造处理，经鉴定后再大面积施工。

（2）材料准备

铝合金方板板材、龙骨、吊杆等。

（3）施工机具

无齿锯、钢锯、射钉枪、焊机、刨子、螺丝刀、吊线锤、角尺、锤子、水平尺、白线、墨斗等

2、工艺流程 令狐采学创作

令狐采学创作 基层弹线→安装吊杆→安装主龙骨→安装边龙骨→安装次龙骨→安装铝合金方板→饰面清理→分项、检验批验收。

（1）施工工艺

1.1弹线：根据楼层标高水平线，按照设计标高，沿墙四周弹顶棚标高水平线，并找出房间中心点，并沿顶棚的标高水平线，以房间中心点为中心在墙上画好龙骨分档位置线。

1.2安装主龙骨吊杆：在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，安装预先加工好的吊杆，吊杆安装用焊接方式固定在顶棚上。吊杆选用镀锌丝杆，吊筋间距控制在1200mm范围内。

1.3安装主龙骨：主龙骨一般选用C38轻钢龙骨，间距控制在1200mm范围内。安装时采用与主龙骨配套的吊件与吊杆连接。

1.4安装边龙骨：按天花净高要求在墙四周用水泥钉固定25×25mm烤漆龙骨，水泥钉问距不大于300mm。

1.5安装次龙骨：根据铝扣板的规格尺寸，安装与板配套的次龙骨，次龙骨通过吊挂件吊挂在主龙骨上。当次龙骨长度需多根延续接长时，用次龙骨连接件，在吊挂次龙骨的同时，将相对端头相连接，并先调直后固定。

1.6安装金属板：铝扣板安装时在装配面积的中间位置垂令狐采学创作

令狐采学创作 直次龙骨方向拉一条基准线，对齐基准线向两边安装。安装时，轻拿轻放，必须顺着翻边部位顺序将方板两边轻压，卡进龙骨后再推紧。

1、材料的选用

(1)铝扣板的型号、规格、和色泽应符合实际要求，应有产品合格证书。

(2)铝扣板的表面应平整、不翘角、边缘平齐、无破损。

2、施工工艺

(1)根据吊顶的设计标高在四周墙上弹线，弹线应清楚，位置准确，其水平允许偏差±5mm。

(2)沿标高线固定角铝，角铝的作用是吊顶边缘部位的封口，角铝常用规格为25*25mm，其色泽应与铝合金面板相同，角铝多用水泥钉固定在墙柱上。

(3)确定龙骨位置线，因为每块铝合金块板都是已成型饰面板，一般不能再切割分块，为了保证吊顶饰面的完整性和安装可靠性，需要根据铝合金的尺寸规格，以及吊顶的面积尺寸来安排吊顶骨架的结构尺寸。对铝合金方块板饰面的基本布置是：板块组合要完整，四围留边时，留边的四周要对称均匀，将安排布置好的龙骨架位置线画在标高线的上边。

(4)主龙骨吊点间距，按设计推荐系列选择，中间部分应起拱，龙骨起拱高度不小于房间面跨度的1/200。主龙骨安装后应及时校正位置及高度。要控制龙骨架的平整，首先应拉出纵横向的标高控制线，从一端开始，一边安装一边调整吊杆的悬吊高度。待大面平整后，再对一些有弯曲翘边的单条龙骨进行调整，直至平整符合要求为止。

(5)吊杆应通直并有足够的承载力。当吊杆需接长时，必须搭接焊牢，焊缝均匀饱满。进行防锈处理，吊杆距主龙骨端部不得超过300mm，否则应增设吊杆，以免主龙骨下坠，次龙骨(中龙骨或小龙骨下同)应紧贴主龙骨安装。

(6)全面校正主、次龙骨的位置及水平度。连接件应错位安装，检查安装好的吊顶骨架，应牢固可靠，符合有关规范后方可进行下一步施工。

(7)安装铝扣板时，应把次骨调直。扣板应平整，不得翘曲，吊顶平面平整误差不得超过5mm。

第 节 方形铝扣板吊顶施工工艺标准

1.分项工程简介及适用范围

方形铝扣板有很多规格，包括板材的面板宽度、厚度、折边的高度等。方形铝扣板分为表面有冲孔和平面两种。表面冲孔可以通气吸音，扣板内部铺一层薄膜软垫，潮气可透过冲孔被薄膜吸收，所以它最适合水分较多的厨房和卫生间使用。市面上一般规格多为600mm×600mm和300mm×300mm方形铝扣板，也可根据设计要求定制不同规格的产品。

方形铝扣板吊顶具有耐腐蚀，耐衰变，易清洁，优雅大方，安装容易，检修方便等优点。可广泛用于机场、宾馆、办公楼、写字楼、商场、车站、厨房间、卫生间、大型会场及家居等场所天花装饰。

2.施工准备

2.1.技术准备及要求

1）方形铝扣板吊顶在大面积施工前，应做样板间，对顶棚的起拱度、灯槽、窗帘盒、通风口进行构造处理，经鉴定后再大面积施工。

2）方形铝扣板吊顶工程在施工前应熟悉施工图纸及设计说明书,并应熟悉施工现场情况。

3）深化设计图纸已完成，并通过审批。

4）施工方案已编制完成，并通过审批。

5）所需要的技术人员已到位，并具有上岗证书。

2.2.材料准备及要求

1）面层材料：按设计要求选用合适的、经过确认的铝合金方形板材。如下图所示：

2）其他材料：龙骨、吊杆、钢材等。如下表所示：

三角龙骨 L30X30角钢

三角龙骨挂件 L形边角

拉爆锚栓 吊顶丝杆

38系列、50系列主龙骨 主吊件

钢钉 木针

1）龙骨主件：主龙骨、三角龙骨均应符合设计要求。

2）骨架配件：支撑卡、卡托、角托、连接件、固定件、附墙龙骨、压条等附件应符合设计要求。

3）紧固材料：射钉、膨胀螺栓、镀锌自攻螺丝、木螺丝和粘结嵌缝料应符合

设计要求。

4）方形铝扣板板材：

方形铝扣板规格、厚度需符合设计要求。

以上材料均应有齐全的厂家三证（经营许可证、税务登记证、资质证）和

产品合格证、质保书、检验报告。

扣板运输、存放应用硬纸盒封装；根据安装需用数量进行领用。
