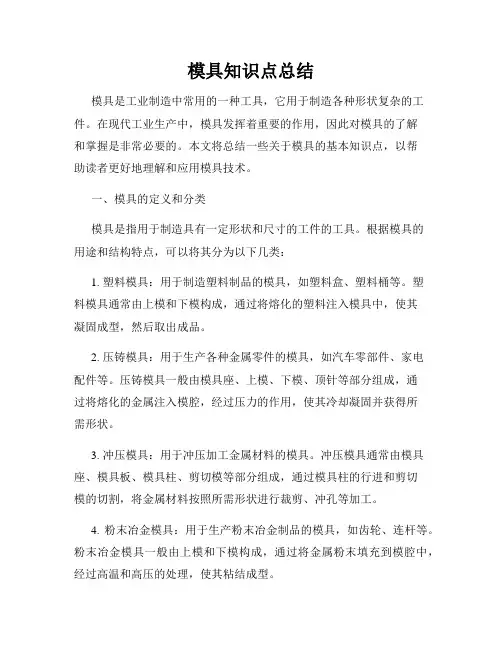

模具知识点总结模具是工业制造中常用的一种工具，它用于制造各种形状复杂的工件。

在现代工业生产中，模具发挥着重要的作用，因此对模具的了解和掌握是非常必要的。

本文将总结一些关于模具的基本知识点，以帮助读者更好地理解和应用模具技术。

一、模具的定义和分类模具是指用于制造具有一定形状和尺寸的工件的工具。

根据模具的用途和结构特点，可以将其分为以下几类：1. 塑料模具：用于制造塑料制品的模具，如塑料盒、塑料桶等。

塑料模具通常由上模和下模构成，通过将熔化的塑料注入模具中，使其凝固成型，然后取出成品。

2. 压铸模具：用于生产各种金属零件的模具，如汽车零部件、家电配件等。

压铸模具一般由模具座、上模、下模、顶针等部分组成，通过将熔化的金属注入模腔，经过压力的作用，使其冷却凝固并获得所需形状。

3. 冲压模具：用于冲压加工金属材料的模具。

冲压模具通常由模具座、模具板、模具柱、剪切模等部分组成，通过模具柱的行进和剪切模的切割，将金属材料按照所需形状进行裁剪、冲孔等加工。

4. 粉末冶金模具：用于生产粉末冶金制品的模具，如齿轮、连杆等。

粉末冶金模具一般由上模和下模构成，通过将金属粉末填充到模腔中，经过高温和高压的处理，使其粘结成型。

二、模具的制造工艺模具的制造工艺包括模具设计、模具加工和模具装配三个环节。

1. 模具设计：模具设计是模具制造的第一步，它涉及到模具的结构设计、材料选择、尺寸计算等内容。

根据所需工件的形状和尺寸要求，设计师需要绘制模具的结构图和零部件图，明确各个零部件的加工要求。

2. 模具加工：模具加工是指根据设计图纸进行零部件的制造和加工。

常见的模具加工工艺包括车削、铣削、钻孔、磨削等，根据不同的材料和加工要求，选择相应的加工方法和工艺参数。

3. 模具装配：模具装配是将加工好的模具零部件按照设计要求进行组装。

在模具装配过程中，需要进行模具的校核和调试，确保模具各个零部件的精度和配合度，以保证模具能够正常使用。

三、模具的保养和维修模具作为一种重要的工具，在使用过程中需要进行保养和维修，以确保其正常工作和延长使用寿命。

模具加工方法英语词汇大全在模具加工领域，掌握相关英语词汇是非常重要的。

本文将为你提供一个模具加工方法英语词汇大全，帮助你更好地理解和交流相关的知识。

1. 模具加工方法基础词汇Mold (模具)•Cavity: 空腔•Core: 芯子•Ejector Pins: 推杆•Draft Angle: 脱模锥度•Runner: 浇口Machining (加工)•Milling: 铣削•Turning: 车削•Drilling: 钻削•Grinding: 磨削•Boring: 镗削Surface Treatment (表面处理) •Polishing: 抛光•Electroplating: 电镀•Anodizing: 阳极氧化•Coating: 涂层•Sandblasting: 喷砂Measurement (测量)•Caliper: 卡尺•Micrometer: 千分尺•Height Gauge: 高度规•CMM (Coordinate Measuring Machine): 三坐标测量机•Profile Projector: 轮廓投影仪2. 模具加工方法高级词汇CNC Machining (数控加工)•CNC Milling: 数控铣削•CNC Turning: 数控车削•CNC Grinding: 数控磨削•CNC Wire EDM (Electrical Discharge Machining): 数控线切割•CAM (Computer-ded Manufacturing): 计算机辅助制造Injection Molding (注塑)•Mold Design: 模具设计•Mold Flow Analysis: 模流分析•Mold Temperature Control: 模具温度控制•Gate Design: 浇口设计•Venting: 排气Die Casting (压铸)•Die Design: 压铸模具设计•Die Lubrication: 压铸模具润滑•Die Casting Defects: 压铸缺陷•Cold Chamber Die Casting: 冷室压铸•Hot Chamber Die Casting: 热室压铸Stamping (冲压)•Progressive Die: 渐进模具•Blanking: 冲裁•Piercing: 穿孔•Bending: 弯曲•Deep Drawing: 深冲3. 模具加工方法其他相关词汇Mold Materials (模具材料)•Tool Steel: 工具钢•Stnless Steel: 不锈钢•Aluminum: 铝•Copper: 铜•Plastic: 塑料Mold Components (模具部件)•Guide Pins: 导柱•Ejector Sleeves: 推杆套筒•Sprue Bushing: 浇口套筒•Inserts: 嵌件•Lifter: 脱模销Mold Mntenance (模具维护)•Cleaning: 清洁•Lubrication: 润滑•Repr: 修复•Storage: 存储•Replacement: 更换以上是一个模具加工方法英语词汇大全，涵盖了基本和高级词汇以及其他相关词汇。

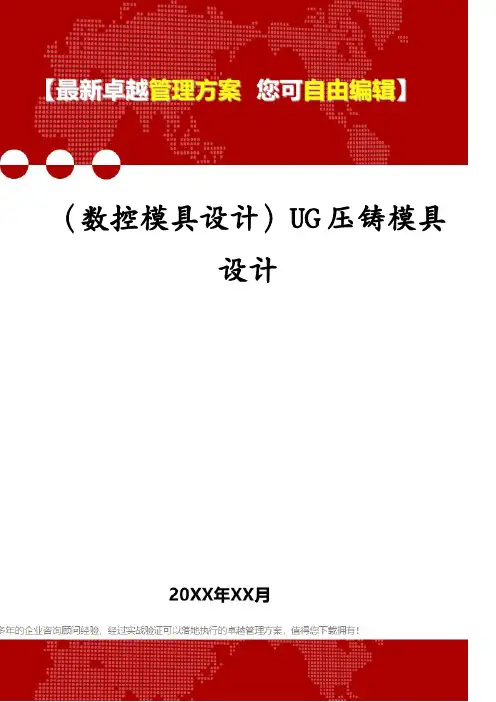

（数控模具设计）UG压铸模具设计UG压铸模具设计姜彬编著郑敏利主审电子工业出版社2007.11.3内容提要本书针对压铸模具CAD/CAE/CAM技术应用的实际状况，从工程实用角度出发，通过压铸成型工艺特征分析，结合典型压铸件及压铸模具设计实例，全面具体地讲述采用UG NX4.0集成软件系统，进行压铸模具设计的全过程。

主要内容包括UG压铸模具设计基础、UG压铸件建模、UG压铸模具分型面的设计与零部件创建、UG压铸模具装配建模、UG压铸模具工程制图和UG压铸模具成型运动分析等六个部分。

本书按压铸模具实际设计的工作流程进行内容编排。

可作为UG压铸模具设计初学者的教材和从事模具设计与制造工程技术人员参考书，也可作为高等院校相关专业本科生的专业课教材。

前言近年来，中国经济的高速发展和汽车工业的迅速壮大，推动了压铸生产持续增长，与之相适应的压铸模具行业发展迅猛。

随着我国铝、镁合金压铸业进入以轿车为主要服务对象的发展时期，以及压铸产品应用领域多元化，轻量化、薄壁化、精密化、高强度、高韧性压铸件生产将产生一个新的飞跃，对复杂、精密压铸模具的市场需求将进一步扩大，采用先进的模具设计与制造技术的压铸模具专业厂成为压铸模具行业的主力。

目前，CAD/CAE/CAM技术日趋成熟，已被广泛应用于国内外的机械设计、制造等领域。

CAD/CAE/CAM技术正在成为压铸模具开发、设计与加工的主导技术，和提高压铸模具生产企业技术水平的重要手段。

UG是美国UGS公司集CAD/CAE/CAM功能于一体的工程应用软件系统。

UG NX4.0的功能覆盖了整个产品的开发过程，即覆盖了从概念设计、功能工程、工程分析、加工制造到产品发布的全过程，在航空、汽车、机械、电器电子等工业领域中应用非常广泛。

本书面向压铸模具设计全过程，以压铸成型特征分析为基础，着重讨论UG压铸模具开发设计流程，通过对UG NX4.0建模和分析功能的介绍和压铸模具设计实例的分析和讲解，使读者掌握运用UG NX4.0进行压铸模具设计的方法和步骤。

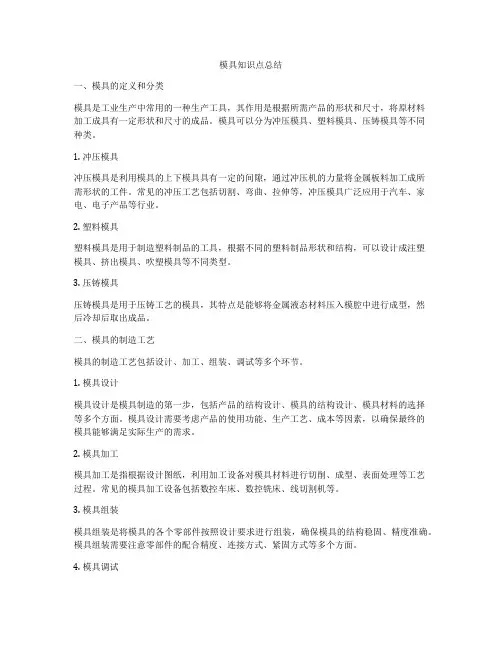

模具知识点总结一、模具的定义和分类模具是工业生产中常用的一种生产工具，其作用是根据所需产品的形状和尺寸，将原材料加工成具有一定形状和尺寸的成品。

模具可以分为冲压模具、塑料模具、压铸模具等不同种类。

1. 冲压模具冲压模具是利用模具的上下模具具有一定的间隙，通过冲压机的力量将金属板料加工成所需形状的工件。

常见的冲压工艺包括切割、弯曲、拉伸等，冲压模具广泛应用于汽车、家电、电子产品等行业。

2. 塑料模具塑料模具是用于制造塑料制品的工具，根据不同的塑料制品形状和结构，可以设计成注塑模具、挤出模具、吹塑模具等不同类型。

3. 压铸模具压铸模具是用于压铸工艺的模具，其特点是能够将金属液态材料压入模腔中进行成型，然后冷却后取出成品。

二、模具的制造工艺模具的制造工艺包括设计、加工、组装、调试等多个环节。

1. 模具设计模具设计是模具制造的第一步，包括产品的结构设计、模具的结构设计、模具材料的选择等多个方面。

模具设计需要考虑产品的使用功能、生产工艺、成本等因素，以确保最终的模具能够满足实际生产的需求。

2. 模具加工模具加工是指根据设计图纸，利用加工设备对模具材料进行切削、成型、表面处理等工艺过程。

常见的模具加工设备包括数控车床、数控铣床、线切割机等。

3. 模具组装模具组装是将模具的各个零部件按照设计要求进行组装，确保模具的结构稳固、精度准确。

模具组装需要注意零部件的配合精度、连接方式、紧固方式等多个方面。

4. 模具调试模具调试是将组装好的模具进行调整和测试，确保模具能够正常运行。

模具调试需要注意模具的开关动作、尺寸精度、加工工艺等多个方面。

三、模具的材料和表面处理模具的材料具有高强度、高硬度、耐磨耐蚀等特点，常见的模具材料包括工具钢、硬质合金等。

模具的表面处理可以采用淬火、氮化、电镀、涂覆等不同工艺，以提高模具的表面硬度、耐磨性和耐腐蚀性。

四、模具的设计和制造技术模具的设计和制造技术是指模具设计和制造过程中所涉及的各种技术方法和工艺。

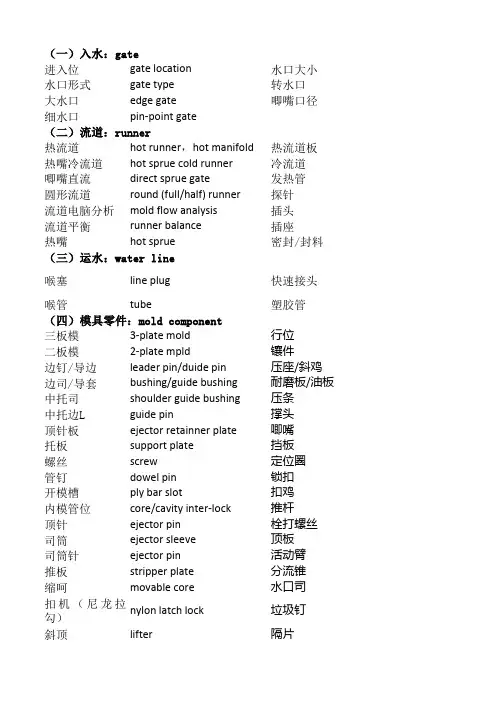

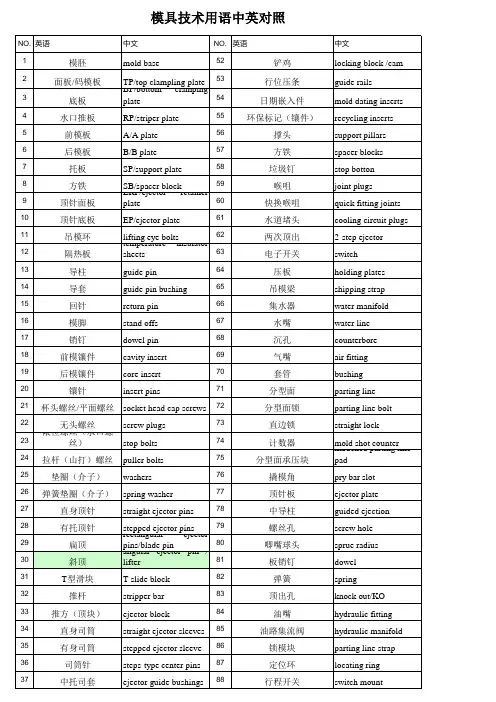

进入位gate location 水口大小水口形式gate type 转水口大水口edge gate 唧嘴口径细水口pin-point gate 热流道hot runner ，hot manifold 热流道板热嘴冷流道hot sprue cold runner 冷流道唧嘴直流direct sprue gate 发热管圆形流道round (full/half) runner 探针流道电脑分析mold flow analysis插头流道平衡runner balance 插座热嘴hot sprue 密封/封料喉塞line plug快速接头喉管tube 塑胶管三板模3-plate mold 行位二板模2-plate mpld 镶件边钉/导边leader pin/duide pin 压座/斜鸡边司/导套bushing/guide bushing 耐磨板/油板中托司shoulder guide bushing 压条中托边Lguide pin 撑头顶针板ejector retainner plate 唧嘴托板support plate 挡板螺丝screw 定位圈管钉dowel pin 锁扣开模槽ply bar slot 扣鸡内模管位core/cavity inter-lock 推杆顶针ejector pin 栓打螺丝司筒ejector sleeve 顶板司筒针ejector pin 活动臂推板stripper plate 分流锥缩呵movable core 水口司扣机（尼龙拉勾）nylon latch lock垃圾钉斜顶lifter 隔片（一）入水：gate（二）流道：runner（三）运水：water line （四）模具零件：mold component模胚mold base弹弓柱上内模cavity insert弹弓下内模core insert中托司镶针pin中托边销子dowel pin料位出上/下模波子弹弓ball catch模胚原身出料位喉塞pipe plug不准用镶件锁模块lock plate用铍铜做镶件斜顶angle from pin 初步（正式）模图设计斜顶杆angle ejector rod反呵尼龙拉勾parting locks弹弓压缩量活动臂lever arm稳定性好复位键、提前回杆early return bar强度不够气阀valves均匀冷却斜导边angle pin扣模术语terms热膨胀承压平面平衡parting surface support balance公差模排气parting line venting铜公（电极)回针碰料位return pin and cavity interference顶针碰运水模总高超出啤机规格mold base shut height组装线assembly line制造工程师布置图layout制造生技流水流物料板conveyer外观检查拉钉机rivet table内部检查拉钉枪rivet gun大头螺丝起子screw driver导电条电动起子electric screw driver前板气动起子pneumatic scrw driver后板工作桌worktable基座开箱检查OOBA面板组装在一起fit together电源按键中等难度词汇锁紧（螺丝）fasten重置键夹具（治具）fixture高源高压测试栈板pallet电源电压接拉键条码barcode冲件条码扫描器barcode scanner塑胶件融合fuse together制造作业程序热熔机fuse machine物料检查表修理repair工作间品管QC台车课长supervisor铆合不良支线sub-line镶块叉车left fork送料不到位冲压厂stamping factory漏冲烤漆厂painting factory生产力成型厂molding factory备件整平机uncoiler and straightener叉车冲床punching machine拖板车机械手robot合模油压机hydraulic machine锁模器车床lathe压板刨床planer螺栓铣床miller厚薄规磨床grinder治具床driller蜂鸣器线切割linear cutting不良标签电火花electrical sparkle标示单电焊机welder起子插座铆合机staker=reviting machine踩踏板入库be put in storage阻挡器擦油to apply oil流水板挫毛刺to file burr油压板车终检final inspection工业酒精接料to connect material 沾湿台翻料to reverse material 起子头沾湿台wet station 吸尘器天那水Tiana灰箕抹布cleaning cloth 升降机上料to 1oad material 流水线卸料to unload material加磁器退料to return material/stock to 灯架报废scraped气管来料不良deficient purchase不良品制程manufacture procedure 废料制程不良deficient manufacturing procedure 看板氫化oxidation送料机压痕dents滑料架抽芽不良defective upsiding down 换模打包机packaging tool 装模漏件missing part 拆模错件wrong part修模过多的缺陷excessive defects 蝴蝶竺极严重缺陷critical defect 胶筐主要缺陷major defect 隔板次要缺陷minor defect落料外观不良cosmetic defect 压线螺丝滑头slipped screwhead /slipperyscrew head 字模滑手slipped screwhead /shippery screw thread转速斑点speckle制造管理变形deformation异常处理毛边burr (金属) flash (塑件)钢板铆合不良poor staking卷料油污grease/oil stains制程杂质inclusion作业流程脏污painting peel off切换杂色mixed color工程瓶颈制程不良poor processing铆合不良事件不良poor incoming part加润滑油打包带折皱fold of pakaging belt工程模补漆painting make-up定位块羿色discoloration复位水渍water spots铁削金属裸露exposed metal/bare metal抽孔烤漆不到位lack of painting磨损企划expansion proiects倒角开机to start a press易损件类模器analog-mode device标准件举模器die lifter输送带氩焊argon welding输送架油缸cylinder上死点吸料to grip(material)下死点高难度词汇环首螺栓eye bolt埋入砂心眼孔eyelet填砂落球冲击试验falling ball impact test薄膜形浇口成套制品模具family mold液面花纹扇尾形模具fantail die精密下料加工疲劳试验fatigue test指形梢测隙规feeler gauge角形模板肥粒铁ferrite圆形模板钢铁水静压力ferrostatic pressure炼后熔渣纤维强化热固性fiber reinforcement第一段退火纤维强化复合材料fiber reinforcement鱼尾形模具充填剂filler rod裂纹填充料班filler speck配合公差填角焊接fillet weld固定侧模板凸缘接头flange joint火焰硬化凸缘起皱flange wrinkle分型板带凸缘销flanged pin对模成形法料套式模具loading shoe mold配合成形法定位中心冲头locating center punch对模定位导梢locating pilot pin米汉纳铁定位环locating ring米汉纳铸铁压块lock block 三聚氰胺酚醛树脂MF固定接合lock seaming交换记忆闭回路控制器loop controller市售钢材环结强度loop tenacity网筛目活动衬套loose bush MIG 熔接活零件模具loose detail mold金工铝活动式模具loose mold金属喷镀法木模活块loose piece真空涂膜脱蜡铸造lost wax louvering冶金学低密度聚乙烯LDPElow density polyethlene微寸动装置低锰铸钢low manganese casting steel微动装置低压铸造low pressure casting微处理器低温退火low temperature annealing千分之一时磁性座magnetic base偏模可锻化退火malleablizing组合式模具歧管档块manifold block塑料模座分歧管模具manifold die模用板马式体高强度热处理钢maraging steel铸模紧固夹麻回火处理martempering铸模地坑马顿斯耐热试验martens heat distortion temperature test钼系高迭钢硬化铁炭martensite钼钢马特里斯合金martrix alloy活动扳钳标准电极master graphite莫氏锥度量规靠模样板master plate锁模力复式浇口模具multi-gate mold脱模剂NC钻床NC drilling machine换模保持装量NC磨床NC grinding machine可动侧模板NC车床NC lathe 密廉式破裂强度试验机NC程序制作系统NC programming system靠模铣床缩颈/缩颈加工necking多模穴模具净重net weight合模定位器镍铬钢nickel chromium steel穴型导板氮化处理nitriding内径仪软氮化nitrocarburizing针尖组织硝酸纤维素nitrocellulose剥离诺贝环试验nol ring test镶入式冲头光标卡尺nonius珠击熔接法常态分配normal distribution叠曾模冲缺口压力机notching press酚醛树脂点焊熔核nugget磷酸盐皮膜处理喷嘴nozz1e孔隙率零头odd item通气性模具双折冷弯模具offswt bending die正向熔接油淬火oil quenching全压式模具整体铸件one piece casting浇注法排料逃孔opening粉末成形光学平晶optical flat粉末锻造橘皮状表面缺陷orange peel预挤冲头取向薄膜oriented film析出硬化真圆度out of roughness预硬钢过老化overageing预混料溢流overflow预聚物堆焊overlaying冲锻防超载装置overload protection device加压硬化抗臭氧试验ozone resistance test压焊平行垫块parallel block制程退火柏拉图pareto diagram采办吹气成形环料parison轮廓模分批装船partial shipment投影磨床分模线parting line轮廓光学投影仪雏形试验模具prototype mold实时交货分角器protractor丙烷气切割脉冲pulse二次精冲加工纯锞熔接条pure nickle electrode嵌件梢料片押片装置pusher feeder托料板衬套梢pusher pin回位梢淬火老化quench aseing反转下料淬火quench hardening流变学淬火裂痕quenching crack肋部加工淬火应力quenching stress浮动脱模器快速换模系统quick die change sustem环规旋臂钻床radial drilling machine铆钉接合压花起伏成形raising (embossing)摇动锻造起模杆rapping rod洛氏硬度实验凹入模/倒角式模具re-entrant mold洛克威尔硬度铰孔加工/铰孔修润reaming罗林克斯射出压缩成形法往复螺杆reciprocating screw滚筒弯曲加工再调质reconditioning滚压加工再结晶recrystallization轧锻红热脆性red shortness辊轧成形加强焊接reinforcement of weld托辊回弹性resilience滚轮式电极树脂射出法resin injection辊式矫直机树脂流纹resin streak背面熔接树脂脱落resin wear 罗西皮克斯流动试验半树脂型砂轮resinoid grinding wheel卷边成形机抗蚀护膜resist离心成形流道顶出器runner ejector set粗切具流道拉梢runner lock pin粗砂防蚀rust prevention粗锻盐浴淬火salt bath quenching风评指样订货sample order无流道冷料模具松垂sagging喷砂处理皂化saponification塌箱锯削sawing砂模铸造清除钢锭缺陷scaling砂纸gate sizeswitching runner/gate sprue diameterhot manifoldcold runnercartridge heater thermocouplesconnector plugconnector socketsealjiffy quick connector plug/ sockerplastic tubeslideinsertwedgewedge wear plateplatesupport pillarsprue bushingstop platelocating ringlatchparting lock setpush barS.H.S.B/Bolt making screw eracuretunlever armspure spreaderbushstop pinbuffledie springejector guide bushejector guide pinpart from cavity (core) side cavity direct cut on A-plate,core direct cut on B-plate Do not use(core/cavity)insertuse beryllium copper insert preliminary(final)mold designreverse corespring compressed length good stability, stable insufficient rigidityeven coolingstickingthermo expansion tolerancecopper electrodewater line interferes withejector pinMEMTcosmetic inspectinner parts inspectthumb screwEMI gasketfront platerear platechassisbezel panelpower buttonHi-pot test of SPS voltage swith of SPS sheet metal partsplastic partsSOPmaterial check listwork celltrolleydefective to staking embedded lump feeding is not in place stamping-missing production capacity spare parts=buffer forklifttrailer=long vehicle compound diedie lockerpressure plate=plate pinch boltthickness gaugegauge / jigbuzzledefective product label identifying sheet list screndriver holderpedal缩痕sink markstopper熔接线weld lineflow board气穴air traphydraulic handjack模流mold flowiudustrial alcohol锁模力clampi ng forcealcohol container head of screvdriver vaccum cleaner garbage container jackproduction line magnetizerlamp holderair pipeup-to-grade products wasteboardfeeder防磨anti-gallin gsliding rack底层电镀Under platin gdie change基层金属化Base Metall izatio nto fix a dieto take apart a dieto repair a diebasket园凿GOUGEplastic basket接线片termin al bladeisolating plate baffle plate；barricadeto put material in place,to cutmaterial,to inputto impose linescharacter dierotating speed； revolutionmanufacture management纹理textur eabnormal handling裸铜bare coppersteel plate哑光mattero11 material叶片光洁度blade finishmanufacture procedureoperation procedureto switch over to/switch…to/throw…over/switchingoverengineering/projectdifficultyto stake, staking, revitingadd lubricating oil润滑油lubricant stage dielocation lump,locatingpiece, block stopresetfilingsto draw holesabrasionreverse angle = chamfereasily damaged partsstandard partsconvever belttransmission racktop stopbottom stopfilling corefilling-infilm gatefilm playfine blankingfinger pinfinish machined platefinish machined round platefinishing slagfirst stage annealingfishtail diefissurefit tolerancefixed bolster plateflame hardeningmatch platematched die method matched die method matched mould thermal formingmeehanite metal meehanite cast iron melamine resinmemory swapmerchant ironmeshgas weldingmetal sawmetallikonmetallizingmetallurgymicro inching device microinching eauipment microprocessormilmissmatchmodular moldmold basemold platenmold clampmolding pitmolybdenum high speed steelmolybdenum steelmonkey wrenchmorse taper saugemould clamping force mould release agent moving bolstermoving bolster plate mullen bursting strength testermulti model mi1lermulti-cavity moldparting lock setpass guidepassimeterpearlitepeelingpeened head punch peening of welding pelletizing diephenolic resin phosphatingporosityporous moldpositioned welding positive moldpouring processpowder formingponder metal forgingpre extrusion punch precipitation hardening prehardened steelpremixpreploymerpress forgingpress quenchingpressure weldingprocess annealing procurementprofile dieprofile grinding machine/ progressive grinderprofile projectorprompt deliverypropane gas cutting restrikingretainer pinretainer platereturn pinreversed blanking rheologyrib workingriding stripperring gaugeriveted jointrocking die forging rockweel hardness test rockwell hardnessrolinx processroll bendingroll finishingroll forgingroll forming machineroll releaseroller electroderollex levellerroot runingrossi-peakes flow test rotary benderrotational moldingrough machiningrough sandroughing forgerumorrunless injection moldsand blastsand crushing sand mold casting sand paper。

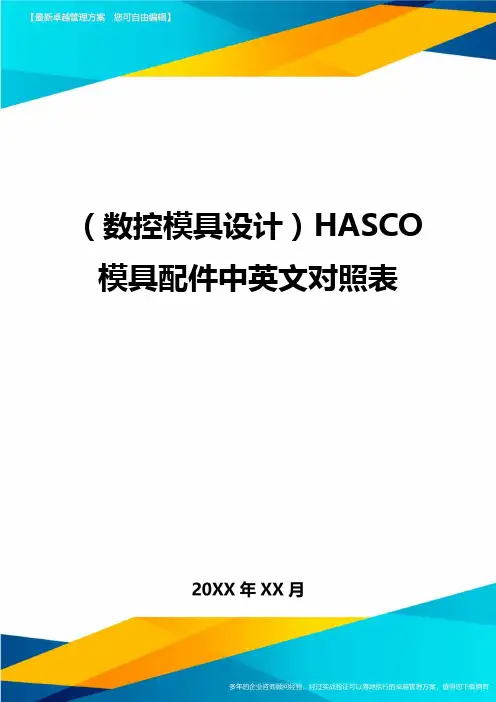

（数控模具设计）HASCO 模具配件中英文对照表HASCOZ标准件系列Z00 导柱GuidepillarZ01 导柱GuidepillarZ011 导柱GuidepillarZ012 导柱GuidepillarZ013 导柱GuidepillarZ014 导柱GuidepillarZ0141 导柱连接端EndpieceZ0142 导柱连接端EndpieceZ015 导柱GuidepillarZ0151 导柱连接端(Z015/…专用)PillaradapterZ0152 导柱连接端PillaradapterZ02 顶杆EjectorrodZ022 导管GuidesleeveZ03 导柱GuidepillarZ05 圆锥形管精定位Locatingunit,roundZ055 圆形垫片SpacerZ056 圆形垫件SpacerZ06 平锥形导块LocatingunitZ07 长方形导块SquareguidebarZ08 直身方形管位导块Pre-centeringunitZ081 方形垫片SpacerdiscZ091 方形定位锁块(公)SquareinterlockZ092 方形定位锁块(母)SquareinterlockZ093 方形定位锁块(母)SquareinterlockZ10 导套GuidebushZ10W 自润滑导套GuidebushZ11 导套GuidebushZ11W 自润滑导套GuidebushZ12 滚珠导套BallguidebushZ13W 自润滑导套Selflubricate.Guidebush Z15W 自润滑垫片Selflubricate.Flatstock Z16W 自润滑垫片Selflubricate.GuiderailZ17 长方形导块(Z07/...专用)GuideretainerZ20 定板导套CenteringsleeveZ25 定位销DowelpinZ26 定位销DowelpinZ28 六角螺母HexagonnutZ281 六角螺母HexagonnutZ282 六角螺母HexagonnutZ285 螺母NutforT-slotsZ286 螺母NutforT-slotsZ30 胚头内六角螺丝SocketheadcapscrewZ31 胚头内六角螺丝SocketheadcapscrewZ32 薄胚头内六角螺丝SocketheadcapscrewZ33 薄胚头内六角螺丝CountersunkscrewZ34 内六角螺丝Hexagonsocketsetscrew Z35 内六角螺丝Hexagonsocketsetscrew Z351 内六角螺丝Hexagonsocketsetscrew Z352 螺丝杆LockingscrewZ36 弹簧滚珠螺丝SpringplungerZ361 弹簧滚珠螺丝SpringplungerZ37 弹簧滚珠螺丝SpringplungerZ370 弹簧定位螺丝SpringplungerZ371 弹簧滚珠螺丝SpringplungerZ372 弹簧定位螺丝SpringplungerZ3721 弹簧定位螺丝SpringplungerZ373 弹簧定位镶件SpringplungerZ374 弹簧滚珠镶件SpringplungerZ375 弹簧滚珠镶件SpringplungerZ38 限位螺丝ShoulderscrewZ381 螺丝Slottedshoulderscrew Z39 螺丝Slottedshoulderscrew Z40 顶针(全硬)EjectorpinZ41 顶针(表层硬)EjectorpinZ42 顶头顶针(全硬)EjectorpinZ43 顶头顶针(表层硬)EjectorpinZ44 有托顶针(表层硬)Shoulderedejectorpin Z441 有托顶针(全硬)Shoulderedejectorpin Z442/.../S 有托顶针(定制件)EjectorpinZ45 司筒(表层硬)EjectorsleeveZ451 司筒(全硬)EjectorsleeveZ4501 司筒(全硬)EjectorsleeveZ452/…/S 司筒(定制件)EjectorsleeveZ453/…/S 司筒(定制件)EjectorsleeveZ454/…/S 司筒(定制件)EjectorsleeveZ455/…/S 司筒(定制件)EjectorsleeveZ456 顶针耐磨镶件WearsleeveZ456/…/S顶针耐磨镶件(定制件)WearsleeveZ46 扁顶针(表层硬)FlatejectorpinZ461 特殊扁顶针SpecialflatejectorZ462 特殊扁顶针镶件(Z461/…专用)GuideZ465 扁顶针(全硬)FlatejectorpinZ466/…/S 扁顶(定制件)FlatejectorpinZ47 顶针延长杆ExtensionrodZ48 年月标记镶件DateinsertZ4800 标记镶件MarkinginsertZ4801 更新标记镶件RenewinsertZ481 更新年份镶件YearinsertZ482 月份标记镶件MonthinsertZ483 年份标记镶件YearinsertZ484 箭头标记镶件ArrowinsertZ485 年月标记镶件DateinsertZ4851 更新年份镶件YearinsertZ4861/1 塑料标记镶件Resinmarkinginsert Z4861/2 班别标记镶件ShiftmarkinginsertZ4861/3 日期标记镶件DaymarkinginsertZ4861/4 月份标记镶件Month-markinginsert Z4861/5 年份标记镶件Year-markinginsertZ4863 年月日标记镶件Multi.Markinginsert Z4864 年月日塑料标记镶件Multi.MarkinginsertZ487/1 “回收标记”嵌件RecyclinginsertZ487/2 “回收标记”嵌件RecyclinginsertZ487/3 “回收标记”嵌件RecyclinginsertZ488 CE标记镶件CEmarkinginsertZ489 食物标记镶件Foodmarkinginsert Z49 模芯镶件CorepinZ491 气动顶出阀AirvalveZ492 模芯镶件CorepinZ495 喷气块BlowoffstripZ4951 喷气咀BlowoffnozzleZ50 唧咀SpruebushingZ51 唧咀SpruebushingZ511 唧咀SpruebushingZ512 唧咀SpruebushingZ515 气动唧咀Pneumaticnozzle Z516 细水口镶件NozzleinsertZ518 唧咀SpruebushingZ519 唧咀SpruebushingZ53 扣水口镶件SpruepullerZ55 顶针板园垫件StoppinZ551 顶针板园垫件StoppinZ56 环子Headforejectorrod Z561 环子Headforejectorrod Z562 介子WasherZ57 园形垫件SupportpillarZ571 园形垫件SupportpillarZ60 园线弹簧Compressionspring Z601 园线弹簧Compressionspring Z62 蝶形弹簧DiscspringZ64 方线弹簧Compressionspring Z65 扁线弹簧Compressionspring Z67 弹弓介子环RetainingringZ671 弹弓介子钳MountingpliersZ68 弹弓介子环RetainingringZ681 弹弓介子钳MountingpliersZ69 螺丝介子SpringwasherZ691 螺丝介子SpringwasherZ70 吊架连吊环LiftingdeviceZ701 调距螺栓DistanceboltZ71 吊环EyeboltZ711 吊环EyeboltZ712 吊环EyeboltZ72 吊环EyeboltZ73 安全扣Toolsafetydevice Z741 固定玛夹PowerclampZ7411 空板架SpacerblockZ7412 空板架SpacerblockZ742 固定玛夹PowerclampZ743 固定玛夹PowerclampZ75 固定玛夹ClampsystemZ751 T头螺丝TheadboltZ752 T头螺丝TheadboltZ7521 T头螺丝TheadboltZ7522 T头螺丝TheadboltZ753 介子环Sphericalwasher Z754 介子环Conicalseatwasher Z755 介子环Conicalseatwasher Z76 快速玛夹模装置Quickclampingjig Z761 快速玛夹模板ClampingplateZ762 玛夹导柱ClampingboltZ763 玛夹锁钉EccentricboltZ765 离合锁(套)LockinghousingZ766 离合锁(插)LockingplugZ80 带阀快接喉套Shut-offcoupling Z80/…/45 带阀快接喉套Shut-offcoupling Z80/…/90 带阀快接喉套Shut-offcoupling Z801 快接喉套CouplingZ801/…/45 快接喉套CouplingZ801/…/90 快接喉套CouplingZ805 带阀侨式快接喉套DivertingcouplingZ8051 侨式快接喉套DivertingcouplingZ807 带阀快接喉套Shut-offcouplingZ807/…/45 带阀快接喉套Shut-offcouplingZ807/…/90 带阀快接喉套Shut-offcouplingZ808 快接喉套CouplingZ809 带阀快接喉套Multi.shut-offcoupling Z81 快接喉咀NippleZ81/…/90 喉嘴NippleZ811 带阀快接喉咀Shut-offnippleZ812 适配连接头Doublesidedconnector Z814 适配连接头AdapterZ815 适配连接头AdapterZ817 喉咀HosenippleZ819 带阀快接喉咀Multi.shut-offnipple Z82 带阀快接喉套Shut-offcouplingZ83 喉咀HoseconnectorZ831 快接喉套Plug-inconnectorZ84 PVC喉管PVC-HoseZ85 PVC喉管PVC-HoseZ851 PVC喉管PVC-HoseZ853 耐高温喉管Viton-HoseZ854 耐高温喉管Teflon-HoseZ855 耐高温喉管Corrugatedmetalhose Z86 喉箍HoseclipZ861 紧夹用喉箍CrimpingsleeveZ865 紧夹用喉钳CrimpingtoolZ87 喉咀HosenippleZ875 喉咀HosenippleZ876 喉咀HosenippleZ876/…/45 喉咀HosenippleZ876/…/90 喉咀HosenippleZ877 连接头JoiningpieceZ878 转曲连接头ConnectorZ88 喉咀HosenippleZ89 喉咀HosenippleZ90 加长快接喉咀ExtensionnippleZ905 适配连接头AdapterZ906 延长管ExtensiontubeZ91 加长喉咀ExtensiontubeZ93 密封胶布Sealingtape(Teflon) Z94 喉塞TaperedplugZ941 喉塞TaperedplugZ942 膨胀喉塞SealingplugZ945/1 套装拉胀喉塞工具Assembly-setZ945/2 套装拉胀喉塞工具Assembly-setZ947/1 拉胀工具延长杆ExtendedscaletubeZ947/2 拉胀工具延长杆ExtendedscaletubeZ95 钢管BrasstubeZ96 运水铝质螺旋芯(单) SpiralcoreZ961 运水铝质螺旋芯(双) SpiralcoreZ962 运水针JunctiontubeZ964 运水回路胶环(小) DivertingelementZ9641 运水回路胶环(大) DivertingelementZ965 运水胶隔片PlugbaffleZ967 隔水片BafflecoreZ968 运水胶质螺旋芯SpiralcoreZ969 运水胶质螺旋芯SpiralcoreZ97 运水针Cascadewaterjunction Z975 特快导热针HeatpipeZ98 耐高温密封胶圈O-RingZ1001 阀针NeedlevalveZ101 电热喷咀HotnozzleZ101G 电热喷咀HotnozzleZ101R 电热喷咀HotnozzleZ101M 电热喷咀HotnozzleZ101M 电热喷咀HotnozzleZ1011 电热喷咀内胆Innerpartofnozzle Z1011M 电热喷咀内胆Innerpartofnozzle Z1015 金属密封圈MetalO-RingZ103 电热喷咀HotnozzleZ103G 电热喷咀HotnozzleZ103R 电热喷咀HotnozzleZ1031 电热喷胆内胆Innerpartofnozzle Z103T 电热喷咀HotnozzleZ103GT 电热喷咀HotnozzleZ103RT 电热喷咀HotnozzleZ1031T 电热喷胆内胆Innerpartofnozzle Z103M 电热喷咀Multiplegatenozzle Z1031M 电热喷胆内胆Innerpartofnozzle Z10320 电热喷咀Muitlplegatenozzle Z10370 电热喷咀Muitlplegatenozzle Z104 电热喷咀HotnozzleZ104G 电热喷咀HotnozzleZ104R 电热喷咀HotnozzleZ1041 电热喷胆内胆Innerpartofnozzle Z104E 电热喷咀HotnozzleZ104GE 电热喷咀HotnozzleZ1041E 电热喷胆内胆Innerpartofnozzle Z104GV 电热喷咀HotnozzleZ1041V 电热喷咀内胆Innerpartofnozzle Z10420 电热喷咀Muitlplegatenozzle Z1052 圆形隔热垫件DistanceringZ1055 炉头接驳衬套SpruebushingZ106 热流道板ManifoldZ10600 热流道板ManifoldZ1061 密封塞钉PlugZ1062 密封圈SealingwasherZ1063 六角螺丝Hexagonheadscrew Z1064 保温铝板ReflectorsheetZ1067 套装零件AccessorykitZ107 气动针阀NeedlevalveZ1072 针阀司套NeedleguidesleeveZ1073 针阀司套NeedleguidesleeveZ1076 圆形隔热垫环DistanceringZ109 过滤器FiltercartridgeZ1095 过滤器FiltercartridgeZ110 发热棒CartridgeheaterZ111 发热棒CartridgeheaterZ1133 发热环HeaterbandZ1134 发热环HeaterbandZ1138 发热管(可弯曲) FiexbleheaterZ116 套装接线工具AssemblysetZ1161 耐高温电线ExtensioncableZ1162 线耳CrimptypebracketZ1164 耐高温电线ExtensioncableZ1165 连接管ButtjointZ1166 线耳CableendsleeveZ1167 套件AssemblykitZ1168 热电偶线SignalcableZ121 隔热板(洞、无洞) InsulatingsheetZ1211 隔热板(洞、无洞) Thermalinsulatingsheet Z122 电热温控器Temperaturecontroller Z1221 温控器组件ModuleZ1224 插座嵌件SocketinsertZ1225 温控器连接线Connectionpower/signalcableZ1226 温控器连接线(转换用) AdapterZ1227 插座ScoketZ1228 插座ScoketZ1229 插座嵌件InsertZ123 多组温控器Multizonecontrolsystem Z125 温控器Temperaturecontroller Z126/1 温控器Temperaturecontroller Z126/2 温控器TemperaturecontrollerZ1261 温控器ModuleZ1262 盖板CoverPlateZ127 插头PlugZ128 插头CouplingZ1292 多组温控器系统MultizonecontrolunitZ1295 热电偶ThermocoupleZ1295/1 热电偶ThermocoupleZ1295/3 热电偶ThermocoupleZ1295/5 热电偶ThermocoupleZ1296 电热固定座CouplingnippleZ1297 电热固定座FasteningnippleZ131 接线盒WiringboxZ1312 隔热板Thermalinsulatingsheet Z1370 压力感应器PressuretransducerZ1371 压力感应器MeasuringtongueZ1372 压力感应器MeasuringmeasuringtongueZ1373 压力感应器ForcetransducerZ1381 连接线ConnectioncableZ1382 连接线ConnectioncableZ1383 连接线ConnectioncableZ1384/1 放大器(压-电) ChargeamplifierZ1385/2 数据转换器DataconverterZ1387 连接线ConnectioncableZ1391 替代插件DummyZ1392 固定支架BracketZ1393 替代插件DummyZ1394 固定支架BracketZ1395 固定支架MountingplateZ1396 安装导管SpacertubeZ1397 安装导套MountingnutZ1398 安装导杆TubularwrenchZ1399 安装导杆InsertiontoolZ140 磁感应限位开关LimitswitchZ1401 连接线ConnectioncableZ1402 连接线ConnectioncableZ141 测试表TesterZ145 红外线物体探测器InfraredcontrolunitZ1451 红外线发送器InfraredtransmitterZ1452 红外线接收器InfraredreceiverZ1453 红外线发送器InfraredtransmitterZ1454 红外线接收器InfraredreceiverZ1455 固定支架BracketZ1457 接线盒WiringboxZ1458 连接线ConnectioncableZ1460 隔热板Thermalinsulatingsheet Z1471 感应开关器Inductiveproximityswitch Z1473 感应开关器Inductiveproximityswitch Z1475 感应开关器Inductiveproximityswitch Z1500 来福线丝杆(L/左、R/右) HelicalspindleZ1520 来福线丝套(L/左、R/右) HelicalnutZ1540 齿条RackZ1550 带齿轮圆模芯Geared-spindlecoreZ1552 螺母铜司(原料) PilotthreatbushblankZ1553 齿轮GearwheelZ1555 齿轮GearwheelZ1558 平键ParallelkeyZ1560 圆锥滚柱轴承RollerbearingZ1562 滚珠轴承BallbearingZ1564 滚柱压珠轴承Needle-thrustballbearing Z1565 耐磨轴承内环ThrustringZ1566 滚柱压柱轴承Needle-thrustrollerbearingZ159 顶杆连接装置EjectorcouplingdeviceZ1591 连接头CouplingspigotZ1592 长接头couplingrodZ163 复位衬套PressuresleeveZ164 复位导套BushZ165 顶板复位装置PullbackdeviceZ166 复位顶出杆EjectorrodZ167 法兰盘LockingflangeZ168 快速联接装置RapidcouplingZ1681 联接杆EjectorrodZ1682 联接杆EjectorrodZ169 二级顶出装置Two-stageejectorZ1695 二级顶出装置Two-stageejectorZ1696 适配器AdapterZ170 程序模板开合装置LatchlockingunitZ171 程序模板开合装置LatchlockingunitZ172 模板开合胶塞(涨钉) FrictionalpullerZ1721 模板开合胶塞(涨钉) FrictionalpullerZ173 程序模板开合装置Roundlatchlockingunit Z1731 程序模板开合拉杆PullingrodZ1732 拉杆衬套ThreadedbushZ174 程序模板开合装置LatchlockingunitZ1751 斜齿条RackZ1752 斜齿条RackZ1754 斜齿条滑动方铁GuideblockZ1755 斜齿条固定方块MountingblockZ1756 方铁SpacerblockZ1761 双面斜齿条PackZ1764 斜齿条滑动方铁GuideblockZ180 滑块SlideZ181 滑块组件MouldslideunitZ1810 锁定块LockingheelZ182 锁定块LockingheelZ1821 耐磨垫板WearplateZ183 锁定块DublelockingheelZ1831 防磨垫板WearplateZ1832 防磨垫板WearplateZ185 滑块管导块GuidestripZ185W 自润滑块管导块Selflubric.GuidestripZ186W 自润滑垫板Selflubric.FlatstockZ187 斜导柱固定导套RetainerZ200 热喷嘴HotnozzleZ2300 正向锁定液压缸Positivelockingcylinder Z2310 固定块FlangeZ2320 适配器AdapterZ2330 适配器螺丝PressurescrewZ240 气动阀式开闭控制器PneumaticcontrolunitZ2401 摇臂式阀RockerarmvalveZ2411 油水分离器Lubro-controlunitZ2412 油水分离器Lubro-controlunitZ2416 消音塞SilencerZ251/2 测温表TemperaturedeviceZ2511 测温针TemperaturefeelerZ2512 测温针TemperaturefeelerZ2515 测温针TemperaturefeelerZ252 测温表Pockettemp.measuringdeviceZ255 精度量度针规InspectionpinsetZ256 针规钳InspectionpinholderZ257 精密薄垫片GaugeshimstockZ260 耐温润滑油HeavydutylubricantZ261 耐温润滑喷剂HeavydutylubricantZ262 防锈喷剂HeavydutylubricantZ263 清洁喷剂MultipurposecleanersprayZ264 矽质离模剂SiliconesprayZ265 脱模剂ReleaseagentZ266 发热棒安装用喷剂SpecialassemblysprayZ267 除锈喷剂RustsolventZ268 特效润滑喷剂Teflon-lubricatingspray Z269 表面防护剂SurfaceprotectionZ3307 注孔衬套镶件ChamberinsertZ3308 密封套环SealingringZ3309 承托套管SpacersieeveZ3310 电热喷咀HotnozzleZ3340 电热喷咀HotnozzleZ3360 电热喷咀HotnozzleZ33201 电热喷咀HotnozzleZ33202 电热喷咀HotnozzleZ3500 电热喷咀HotnozzleZ3501 电热喷咀HotnozzleZ3510 喷咀镶件NozzleTip,3-holetype Z3512 喷咀镶件NozzleTip,1-holetype Z3520 喷咀镶件NozzleTip,3-holetype Z3522 喷咀镶件NozzleTip,1-holetype Z3550 喷咀主体NozzlebodyZ3351 发热套HeaterZ3352 热电偶ThermocoupleZ3353 分隔帽(防止塑料滞留) InsulatorcapZ3554 密封环套SealingringZ3555 垫环SpacerdiscZ3556 承托套管SpacersleeveZ3560 注孔衬套镶件Meltchamberinsert Z3561 注孔衬套镶件Meltchamberinsert Z3580 发热套拆卸工具DismantlingtoolZ3581 六角套筒BoxspannerZ3600 推缩模芯CollapslblecoreZ6007 不锈钢快接喉套CouplingZ6015 不锈钢快接喉套CouplingZ6025 不锈钢快接喉套CouplingZ6055 不锈钢快接喉套CouplingZ6065 不锈钢快接喉套CouplingZ6075 不锈钢快接喉套CouplingZ6107 不锈钢带阀喉套CouplingZ6115 不锈钢带阀喉套CouplingZ6125 不锈钢带阀喉套CouplingZ6155 不锈钢带阀喉套CouplingZ6165 不锈钢带阀喉套CouplingZ6175 不锈钢带阀喉套CouplingZ6302 不锈钢快接喉套NippleZ6303 不锈钢快接喉套NippleZ6305 不锈钢加长喉咀ExtendednippleZ6340 不锈钢加长喉咀ExtendednippleZ6353 不锈钢带阀喉咀NippleZ6505 不锈钢喉咀HoseconnectorK100 固定环LocationringK103 固定环LocationringK500 固定环LocationringK503 固定环LocationringK505 固定环LocationringA1255 洗石笔TrueingdiamondA1265 DressindstoneA1910 CuttingwheelA1915 SpecialgrindingwheelA1930 DiamondcuttingwheelA1931 Boronnitridcuttingwheel A1935 Diamondgrindingwheel A1936 Boronnitridgrindingwheel A2500 锥形钻咀TapereddrillA2600 锥形镰靶TaperedreamerA2700 沉头锣刀CounterboreA2710 密封圈用坑槽锣刀CirculargroovecutterA2715 固定钉GuidespigotA2720 沉头锣刀SpecialcounterboreA2800 螺丝牙攻TapsetA3500 长方形电蚀铜料EDMcopperA3501 长方形电蚀铜料EDMcopperA3502 园方形电蚀铜料EDMcopperA3503 园方形电蚀铜料EDMcopperA3504 园方形电蚀铜料EDMcopperA3510 长方形电蚀石墨料EDMGraphiteA3511 园方形电蚀石墨料EDMGraphiteA3514 长方形电蚀石墨料EDMGraphiteA3515 园方形电蚀石墨料EDMGraphiteA3541 回收再造标记石墨工GraphiteelectrodeA3542 回收再造标记石墨工GraphiteelectrodeA3543 回收再造标记石墨工GraphiteelectrodeA3545 CE标记铜工CEmarkingelectrodeA3546 食品标记铜工Foodmarkingelectrode A3547 回收再造标记铜工Recyc.Markingelectrode A4700 套装气喷枪AirblowkitA4720 气喉管SpiralhoseA5000 撞激拉出工具ExtractiontoolkitA5050 六角匙HexagonkeyA5051 六角匙HexagonkeyA5053 六角匙Hexagonkeywithpilot A5055 六角匙HexagonkeyA5060 套装六角匙HexagonkeysetA5061 套装六角匙HexagonkeysetA5080 SlottednutdriverA5120 扳手SicklespannerA5121 扳手PinwrenchA5130 六角套筒BoxspannerA5710 开合计数器CyclecounterA5712 可重置开合计数器Cyclecounter,resetabie A5714 双合式计数器Combinedcyclecounter A5716 复合式计数器UnibersalcounterA5720 重置器ResettingtoolsA5722 塑质固定框架InsulatingframeA5723 铝质固定框架InsulatingframeH1050 蕉形浇口镶件GateinsertH1060 蕉形浇口镶件GateinsertH5050 过滤器FiltercartridgeT4010 绿色扁线弹簧CompressionspringT4020 蓝色扁线弹簧CompressionspringT4030 红色扁线弹簧Compressionspring T4040 黄色扁线弹簧Compressionspring。

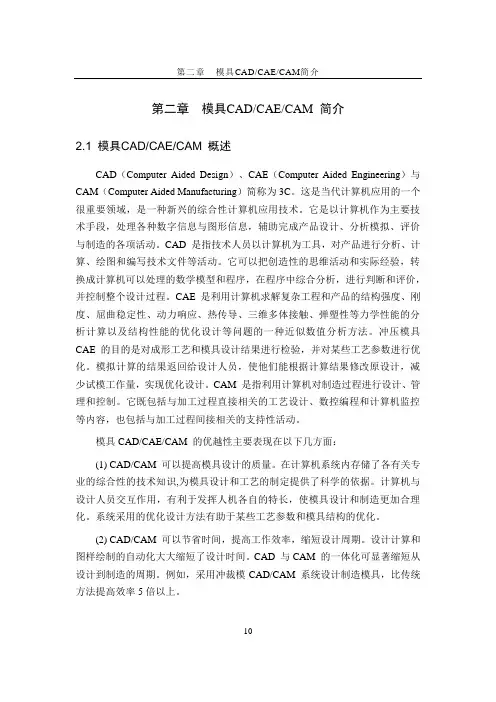

第二章模具CAD/CAE/CAM 简介2.1 模具CAD/CAE/CAM 概述CAD（Computer Aided Design）、CAE（Computer Aided Engineering）与CAM（Computer Aided Manufacturing）简称为3C。

这是当代计算机应用的一个很重要领域，是一种新兴的综合性计算机应用技术。

它是以计算机作为主要技术手段，处理各种数字信息与图形信息，辅助完成产品设计、分析模拟、评价与制造的各项活动。

CAD 是指技术人员以计算机为工具，对产品进行分析、计算、绘图和编写技术文件等活动。

它可以把创造性的思维活动和实际经验，转换成计算机可以处理的数学模型和程序，在程序中综合分析，进行判断和评价，并控制整个设计过程。

CAE 是利用计算机求解复杂工程和产品的结构强度、刚度、屈曲稳定性、动力响应、热传导、三维多体接触、弹塑性等力学性能的分析计算以及结构性能的优化设计等问题的一种近似数值分析方法。

冲压模具CAE 的目的是对成形工艺和模具设计结果进行检验，并对某些工艺参数进行优化。

模拟计算的结果返回给设计人员，使他们能根据计算结果修改原设计，减少试模工作量，实现优化设计。

CAM 是指利用计算机对制造过程进行设计、管理和控制。

它既包括与加工过程直接相关的工艺设计、数控编程和计算机监控等内容，也包括与加工过程间接相关的支持性活动。

模具CAD/CAE/CAM 的优越性主要表现在以下几方面：(1) CAD/CAM 可以提高模具设计的质量。

在计算机系统内存储了各有关专业的综合性的技术知识,为模具设计和工艺的制定提供了科学的依据。

计算机与设计人员交互作用，有利于发挥人机各自的特长，使模具设计和制造更加合理化。

系统采用的优化设计方法有助于某些工艺参数和模具结构的优化。

(2) CAD/CAM 可以节省时间，提高工作效率，缩短设计周期。

设计计算和图样绘制的自动化大大缩短了设计时间。

模具技术规范说明书模具技术规范说明书1、引言1.1 目的本文档旨在规范模具技术的设计、制造、使用和维护过程，以确保模具的质量和安全性，并提供指导和参考。

1.2 适用范围本文档适用于所有涉及模具技术的设计、制造、使用和维护工作。

2、术语和缩写2.1 术语- 模具：用于制造零件或产品的工具。

- 分模：模具的一部分，用于分离成形件。

- 凸模：模具中凸出的部分，用于成型零件或产品的内部。

- 凹模：模具中凹进的部分，用于成型零件或产品的外部。

- 核心：模具中用于形成孔洞或内部结构的部分。

2.2 缩写- CAD：计算机辅助设计- CAM：计算机辅助制造- C：数控机床- EDM：电火花加工3、设计要求3.1 几何形状模具的几何形状应符合设计要求，并考虑到产品的尺寸精度和表面质量。

3.2 材料选择模具材料应具有足够的强度、硬度和耐磨性。

常用的模具材料包括钢、铝和塑料。

3.3 分模设计模具应考虑到易于分离成形件，并确保分模的精度和重复性。

3.4 冷却系统设计模具应设计合理的冷却系统，以确保成型过程中的温度控制，提高生产效率和产品质量。

3.5 抽芯设计模具中如有需要，应设计合适的抽芯机构，以实现复杂零件的成型。

4、制造要求4.1 工艺路线制造模具的工艺路线应详细规定，并包括CAD设计、CAM加工、C加工、EDM加工等步骤。

4.2 加工精度控制制造模具时，应根据设计要求控制加工精度，包括尺寸、平行度、垂直度、圆度、表面光洁度等。

4.3 温度处理对于一些高硬度的模具材料，应进行适当的温度处理，以提高模具的耐磨性和使用寿命。

5、使用和维护要求5.1 操作规范模具的使用需按照操作规范进行，包括安装、调试、调整和存放等。

5.2 维护保养模具应定期进行维护保养，包括清洁、润滑、防锈和更换磨损零部件等。

5.3 损坏修复对于损坏的模具，应及时进行修复或更换，以确保模具的正常使用。

6、附件本文档附带以下附件：附件1：模具设计图纸附件2：模具制造工艺路线图附件3：模具使用和维护手册7、法律名词及注释- 著作权：对原创文学、艺术、科学作品等享有的法律保护权。
