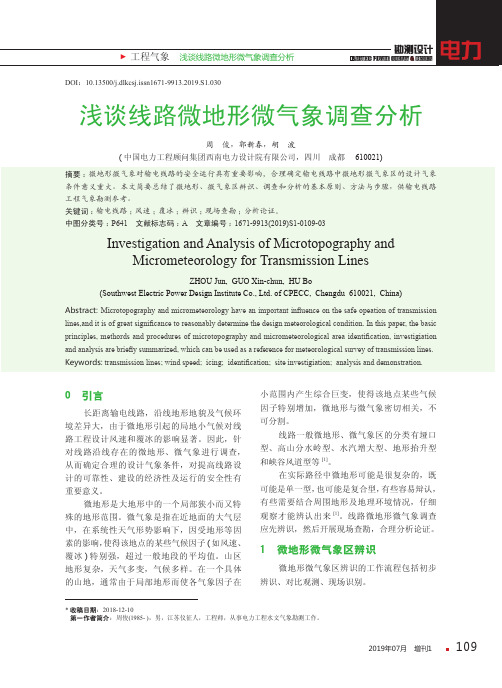

1092019年07月 增刊1浅谈线路微地形微气象调查分析周 俊，郭新春，胡 波(中国电力工程顾问集团西南电力设计院有限公司，四川 成都 610021)摘要：微地形微气象对输电线路的安全运行具有重要影响，合理确定输电线路中微地形微气象区的设计气象条件意义重大。

本文简要总结了微地形、微气象区辨识、调查和分析的基本原则、方法与步骤，供输电线路工程气象勘测参考。

关键词：输电线路；风速；覆冰；辨识；现场查勘；分析论证。

中图分类号：P641 文献标志码：A 文章编号：1671-9913(2019)S1-0109-03Investigation and Analysis of Microtopography andMicrometeorology for Transmission LinesZHOU Jun, GUO Xin-chun, HU Bo(Southwest Electric Power Design Institute Co., Ltd. of CPECC, Chengdu 610021, China)Abstract: Microtopography and micrometeorology have an important influence on the safe opeation of transmission lines,and it is of great significance to reasonably determine the design meteorological condition. In this paper, the basic principles, methords and procedures of microtopography and micrometeorological area identification, investigiation and analysis are briefly summarized, which can be used as a reference for meteorological survey of transmission lines.Keywords: transmission lines; wind speed; icing; identification; site investigiation; analysis and demonstration.* 收稿日期：2018-12-10第一作者简介：周俊(1985- )，男，江苏仪征人，工程师，从事电力工程水文气象勘测工作。

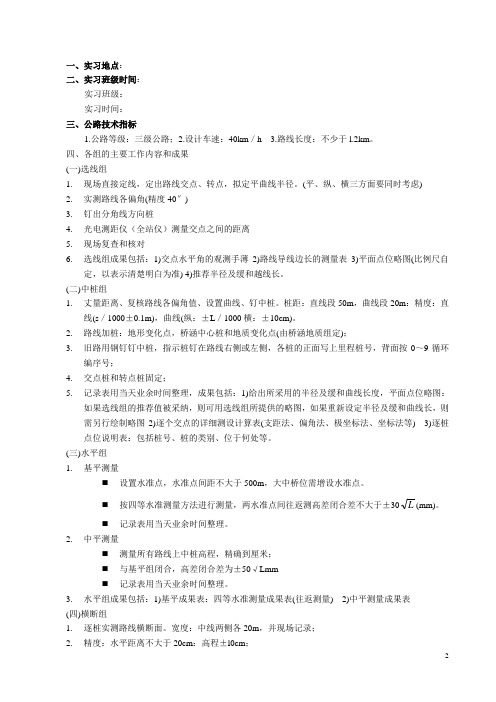

一、实习地点：二、实习班级时间：实习班级：实习时间：三、公路技术指标1.公路等级：三级公路；2.设计车速：40km／h3.路线长度：不少于l.2km。

四、各组的主要工作内容和成果(一)选线组1.现场直接定线，定出路线交点、转点，拟定平曲线半径。

(平、纵、横三方面要同时考虑)2.实测路线各偏角(精度40″)3.钉出分角线方向桩4.光电测距仪（全站仪）测量交点之间的距离5.现场复查和核对6.选线组成果包括：1)交点水平角的观测手薄2)路线导线边长的测量表3)平面点位略图(比例尺自定，以表示清楚明白为准) 4)推荐半径及缓和越线长。

(二)中桩组1.丈量距离、复核路线各偏角值、设置曲线、钉中桩。

桩距：直线段50m，曲线段20m：精度：直线(s／1000±0.1m)，曲线(纵：±L／1000横：±10cm)。

2.路线加桩：地形变化点，桥涵中心桩和地质变化点(由桥涵地质组定)；3.旧路用钢钉钉中桩，指示桩钉在路线右侧或左侧，各桩的正面写上里程桩号，背面按0～9循环编序号；4.交点桩和转点桩固定；5.记录表用当天业余时间整理，成果包括：1)给出所采用的半径及缓和曲线长度，平面点位略图：如果选线组的推荐值被采纳，则可用选线组所提供的略图，如果重新设定半径及缓和曲线长，则需另行绘制略图2)逐个交点的详细测设计算表(支距法、偏角法、极坐标法、坐标法等) 3)逐桩点位说明表：包括桩号、桩的类别、位于何处等。

(三)水平组1.基平测量⏹设置水准点，水准点间距不大于500m，大中桥位需增设水准点。

⏹按四等水准测量方法进行测量，两水准点间往返测高差闭合差不大于±30L(mm)。

⏹记录表用当天业余时间整理。

2.中平测量⏹测量所有路线上中桩高程，精确到厘米；⏹与基平组闭合，高差闭合差为±50√Lmm⏹记录表用当天业余时间整理。

3.水平组成果包括：1)基平成果表：四等水准测量成果表(往返测量) 2)中平测量成果表(四)横断组1.逐桩实测路线横断面。
