下载文档原格式

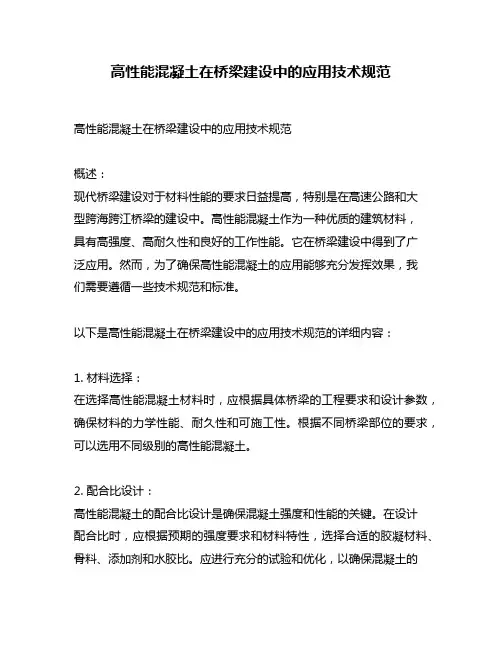

高性能混凝土在桥梁建设中的应用技术规范高性能混凝土在桥梁建设中的应用技术规范概述：现代桥梁建设对于材料性能的要求日益提高，特别是在高速公路和大型跨海跨江桥梁的建设中。
高性能混凝土作为一种优质的建筑材料，具有高强度、高耐久性和良好的工作性能。
它在桥梁建设中得到了广泛应用。
然而，为了确保高性能混凝土的应用能够充分发挥效果，我们需要遵循一些技术规范和标准。
以下是高性能混凝土在桥梁建设中的应用技术规范的详细内容：1. 材料选择：在选择高性能混凝土材料时，应根据具体桥梁的工程要求和设计参数，确保材料的力学性能、耐久性和可施工性。
根据不同桥梁部位的要求，可以选用不同级别的高性能混凝土。
2. 配合比设计：高性能混凝土的配合比设计是确保混凝土强度和性能的关键。
在设计配合比时，应根据预期的强度要求和材料特性，选择合适的胶凝材料、骨料、添加剂和水胶比。
应进行充分的试验和优化，以确保混凝土的性能达到设计要求。
3. 施工工艺：高性能混凝土的施工工艺应严格按照规范进行。
施工前需要加强对材料性能的检验，保证材料的质量。
在浇筑混凝土时，应注意控制浇筑速度和温度，避免产生裂缝和空洞。
施工过程中还需进行适当的养护，以确保混凝土的强度和耐久性。
4. 检测与验收：高性能混凝土的检测与验收是确保材料质量和工程质量的重要环节。
应定期抽样进行物理力学性能的测试和表观性能的评估。
还应注意混凝土试件的养护和保护，以减少外界环境对试件性能的影响。
只有在通过验收检测后，才能将高性能混凝土用于桥梁建设。
观点与理解：高性能混凝土在桥梁建设中的应用技术规范的目的是确保混凝土在使用过程中具备高强度、高耐久性和良好的工作性能。
通过控制材料选择、配合比设计、施工工艺和检测与验收等方面的规范要求，可以有效地提升桥梁的整体性能和服务寿命。
总结：高性能混凝土在桥梁建设中的应用技术规范是确保桥梁的质量和安全的重要措施。
通过合理的材料选择、精确的配合比设计、严格的施工工艺和科学的检测与验收，可以充分发挥高性能混凝土的优势，提升桥梁的承载能力和耐久性，满足日益增长的交通需求和工程要求。
高性能混凝土应用技术标准一、前言高性能混凝土是一种新型的混凝土材料，具有优异的力学性能、耐久性、耐久性和施工性，广泛应用于桥梁、高层建筑、隧道、水利工程等领域。
本文旨在提供一份全面的高性能混凝土应用技术标准，以指导工程师和建筑师进行高性能混凝土的设计和施工。
二、材料2.1 水泥高性能混凝土采用普通硅酸盐水泥或矿渣水泥，其强度等级不低于C50。
水泥应符合GB/T 175-2007《水泥》标准。
2.2 粉煤灰高性能混凝土中粉煤灰的掺量不超过40%，应符合GB/T 1596-2005《粉煤灰》标准。
2.3 矿渣粉高性能混凝土中矿渣粉的掺量不超过50%，应符合GB/T 18046-2008《矿渣粉》标准。
2.4 骨料高性能混凝土中骨料的粒径应符合设计要求，骨料应符合GB/T 14684-2011《建筑用石料》标准。
2.5 减水剂高性能混凝土中减水剂应符合GB8076-2008《混凝土减水剂》标准。
2.6 其他掺合料其他掺合料应符合相应的标准和规范要求。
三、设计3.1 混凝土强度等级高性能混凝土的强度等级应根据工程要求确定，其抗压强度等级不低于C60。
3.2 配合比高性能混凝土的配合比应根据混凝土的性能要求、材料特性、施工条件等因素进行设计，应满足相应的强度、耐久性、变形等性能要求。
配合比的设计应符合GB 50007-2011《建筑混凝土配合比设计规范》的要求。
3.3 施工方法高性能混凝土的施工应采用先进的施工工艺，保证混凝土的均匀性、密实性和稳定性。
具体施工方法应根据混凝土的性能要求和施工条件进行选择和调整。
四、检验4.1 试块制备高性能混凝土试块制备应按照GB/T 50081-2002《混凝土强度试验标准》的要求进行。
4.2 试块养护高性能混凝土试块养护应按照GB/T 50082-2009《混凝土试验养护标准》的要求进行。
4.3 试块检验高性能混凝土试块检验应按照GB/T 50081-2002《混凝土强度试验标准》的要求进行，其抗压强度应符合设计要求。
高性能混凝土产生的背景和研究现状高性能混凝土（High Performance Concrete，HPC）是20世纪80年代后期开始发展的一种新型材料，主要是为了解决传统混凝土的弱点和不足。
20世纪60年代，日本开始使用强度高、耐久性好的新型混凝土来进行修建，这就激发了世界各地在混凝土技术上的创新与发展。
随着科技不断进步，HPC的研究和应用也逐渐成熟起来。
HPC是指强度等级大于C60、耐久性好、抗渗抗裂性能优良、具有良好的可加工性、抗震性能等一系列优良性质的混凝土。
HPC的研究方向主要包括材料、配合比设计、加工技术、破坏模型和评估方法等方面。
HPC的应用范围非常广泛，可以用于各种建筑物、桥梁、隧道、地下工程、海洋工程等领域。
目前，国内外HPC研究的重点主要集中在以下几个方向：1.材料研究。
HPC的优良性能主要源于材料，因此材料研究是HPC研究的重要方向。
材料研究包括水泥、粉煤灰、矿渣粉、矿物掺合料等原材料的性能研究和改性研究。
同时也需要研究材料的颗粒形状、大小、密度等对混凝土性能的影响。
2.配合比设计。
HPC的配合比设计是十分关键的环节，合理的配合比才能保证HPC的性能优良。
目前，国内外研究者在HPC配合比设计上采用了多种方法，例如多元最优、响应面、遗传算法等。
3.加工技术。
HPC的加工技术包括了成型、养护、抗渗、抗裂等多个方面。
在成型中，为了减少混凝土表面的凸凹不平，采用了抹灰、打磨等多种方法；在养护中，需要对温度、湿度、养护时间等进行控制，以保证HPC的强度和耐久性；在抗渗、抗裂方面，也需要采取措施进行改善。
4.破坏模型和评估方法。
HPC的破坏模型研究和评估方法研究都是为了提高HPC的使用可靠性和安全性。
目前，国内外研究者在HPC破坏模型和评估方法上采用了多种数学模型和试验方法。
总之，HPC在工程领域的应用越来越广泛，其优越的性能已经得到了广泛的认可和应用。
随着科技的不断发展，HPC技术还将不断更新与改进，为工程建设提供更加优质高效的新型材料。

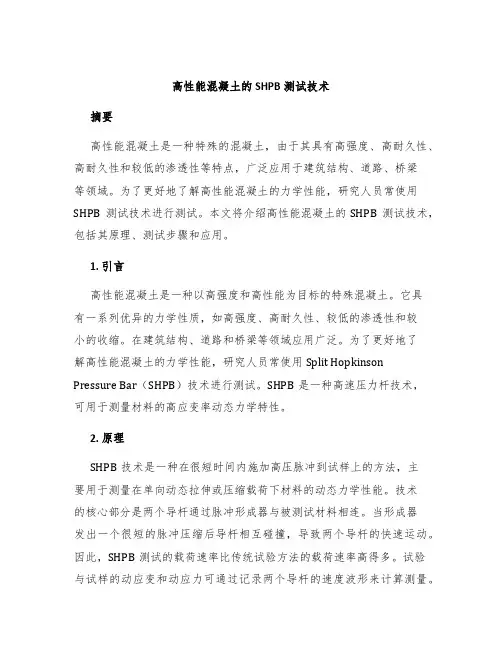

高性能混凝土的SHPB测试技术摘要高性能混凝土是一种特殊的混凝土，由于其具有高强度、高耐久性、高耐久性和较低的渗透性等特点，广泛应用于建筑结构、道路、桥梁等领域。
为了更好地了解高性能混凝土的力学性能，研究人员常使用SHPB测试技术进行测试。
本文将介绍高性能混凝土的SHPB测试技术，包括其原理、测试步骤和应用。
1. 引言高性能混凝土是一种以高强度和高性能为目标的特殊混凝土。
它具有一系列优异的力学性质，如高强度、高耐久性、较低的渗透性和较小的收缩。
在建筑结构、道路和桥梁等领域应用广泛。
为了更好地了解高性能混凝土的力学性能，研究人员常使用Split Hopkinson Pressure Bar（SHPB）技术进行测试。
SHPB是一种高速压力杆技术，可用于测量材料的高应变率动态力学特性。
2. 原理SHPB技术是一种在很短时间内施加高压脉冲到试样上的方法，主要用于测量在单向动态拉伸或压缩载荷下材料的动态力学性能。
技术的核心部分是两个导杆通过脉冲形成器与被测试材料相连。
当形成器发出一个很短的脉冲压缩后导杆相互碰撞，导致两个导杆的快速运动。
因此，SHPB测试的载荷速率比传统试验方法的载荷速率高得多。
试验与试样的动应变和动应力可通过记录两个导杆的速度波形来计算测量。
结果可用于绘制应变-应力曲线，通过不同载荷下的测试来计算材料性能。
3. 测试步骤3.1 试样准备试样应按照标准要求进行制备和切割。
在测试之前，试样的尺寸和形状应量取并与标准匹配。
试样应保持在一定的温度和湿度环境中，以避免影响测试结果。
3.2 实验条件设置SHPB测试中, 时间、应变速率和温度是需要优先设置的实验条件。
应定期检测系统参数以保证测试结果的准确性。
实验室环境的温度和湿度也应被监测，以保证测试的可靠性。
试验时，应在适当的电子显微镜下观察试样的损伤，为后续的研究提供支持。
3.3 数据采集和处理在测试中，应负责记录数据。
应根据实验标准对数据进行统计和分析，以根据结果计算出高性能混凝土的动态力学性质，同时另一方面需要根据数据进行可靠性分析。

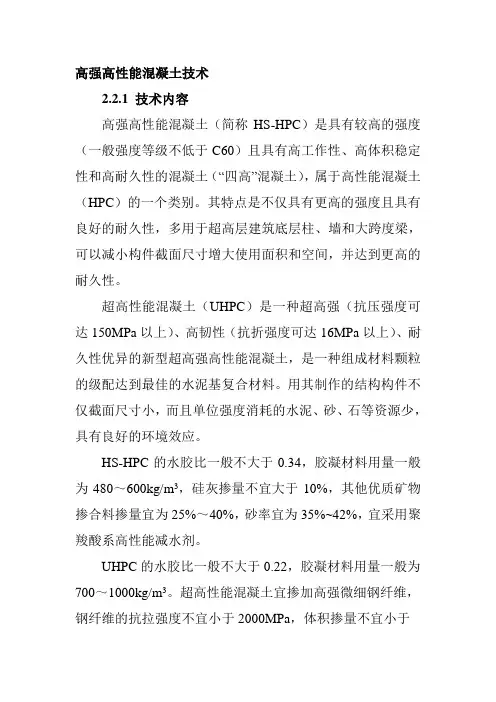

高强高性能混凝土技术2.2.1 技术内容高强高性能混凝土（简称HS-HPC）是具有较高的强度（一般强度等级不低于C60）且具有高工作性、高体积稳定性和高耐久性的混凝土（“四高”混凝土），属于高性能混凝土（HPC）的一个类别。
其特点是不仅具有更高的强度且具有良好的耐久性，多用于超高层建筑底层柱、墙和大跨度梁，可以减小构件截面尺寸增大使用面积和空间，并达到更高的耐久性。
超高性能混凝土（UHPC）是一种超高强（抗压强度可达150MPa以上）、高韧性（抗折强度可达16MPa以上）、耐久性优异的新型超高强高性能混凝土，是一种组成材料颗粒的级配达到最佳的水泥基复合材料。
用其制作的结构构件不仅截面尺寸小，而且单位强度消耗的水泥、砂、石等资源少，具有良好的环境效应。
HS-HPC的水胶比一般不大于0.34，胶凝材料用量一般为480～600kg/m3，硅灰掺量不宜大于10%，其他优质矿物掺合料掺量宜为25%～40%，砂率宜为35%~42%，宜采用聚羧酸系高性能减水剂。
UHPC的水胶比一般不大于0.22，胶凝材料用量一般为700～1000kg/m3。
超高性能混凝土宜掺加高强微细钢纤维，钢纤维的抗拉强度不宜小于2000MPa，体积掺量不宜小于1.0%，宜采用聚羧酸系高性能减水剂。
2.2.2 技术指标（1）工作性新拌HS-HPC最主要的特点是粘度大，为降低混凝土的粘性，宜掺入能够降低混凝土粘性且对混凝土强度无负面影响的外加剂，如降粘型外加剂、降粘增强剂等。
UHPC的水胶比更低，粘性更大，宜掺入能降低混凝土粘性的功能型外加剂，如降粘增强剂等。
混凝土拌合物的技术指标主要是坍落度、扩展度和倒坍落度筒混凝土流下时间（简称倒筒时间）等。
对于HS-HPC，混凝土坍落度不宜小于220mm，扩展度不宜小于500mm，倒置坍落度筒排空时间宜为5~20s，混凝土经时损失不宜大于30mm/h。
（2）HS-HPC的配制强度可按公式f cu,0≥1.15f cu,k计算；UHPC的配制强度可按公式f cu,0≥1.1f cu,k计算；（3）HS-HPC及UHPC因其内部结构密实，孔结构更加合理，通常具有更好的耐久性，为满足抗硫酸盐腐蚀性，宜掺加优质的掺合料，或选择低C3A含量（＜8％）的水泥。

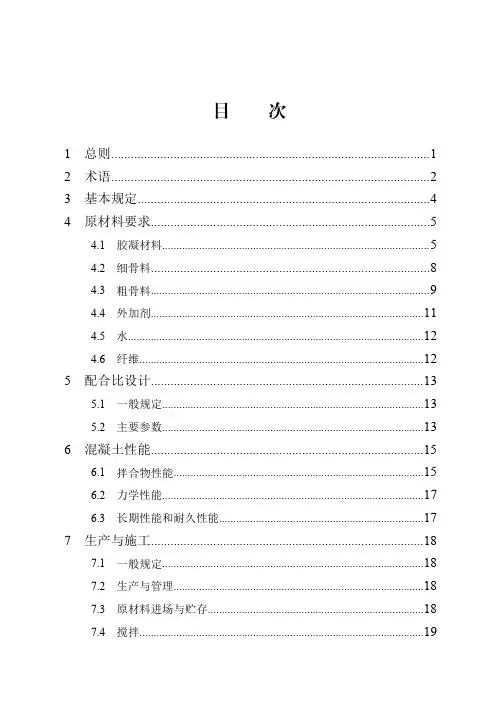

目次1总则 (1)2术语 (2)3基本规定 (4)4原材料要求 (5)4.1胶凝材料 (5)4.2细骨料 (8)4.3粗骨料 (9)4.4外加剂 (11)4.5水 (12)4.6纤维 (12)5配合比设计 (13)5.1一般规定 (13)5.2主要参数 (13)6混凝土性能 (15)6.1拌合物性能 (15)6.2力学性能 (17)6.3长期性能和耐久性能 (17)7生产与施工 (18)7.1一般规定 (18)7.2生产与管理 (18)7.3原材料进场与贮存 (18)7.4搅拌 (19)7.5运输 (20)7.6浇筑 (20)7.7养护与拆模 (22)8质量检验与验收 (23)8.1原材料 (23)8.2混凝土拌合物 (23)8.3硬化混凝土 (24)8.4验收 (25)本规程用词说明 (26)引用标准名录 (27)条文说明 (29)Contents1General Provisions (1)2Terms (2)3Basic Requirments (4)4raw material demands (5)4.1Cementitious Material (5)4.2Fine Aggregate (8)4.3Coarse Aggregate (9)4.4Admixture (11)4.5Water (12)4.6Fiberr (12)5Mix Proportion Design (13)5.1General Requirments (13)5.2Main Parameter (13)6Concrete Performance (15)6.1Mixture Properties (15)6.2Mechanical Properties (17)6.3Long-term Properties and Durable Properties (17)7Construction (18)7.1General Requirments (18)7.2Production and Management (18)7.3Raw Materials Reserves (18)7.4Mixing (19)7.5Transportation (20)7.6Casting (20)7.7Curing and Form Release (22)8Quality Inspection (23)8.1Raw Materials (23)8.2Concrete Mixture (23)8.3Hardened Concrete (24)8.4Check and accept (25)Explanation of Wording in This Specification (26)List of Quoted Standards (27)Addition:Explanation of Provisions (29)1总则1.0.1为增加冶金固废资源的综合利用，减少环境污染，促进和规范全固废高性能混凝土在建筑工程中的应用，确保混凝土质量，制定本标准。
高性能混凝土在桥梁中的应用桥梁作为交通基础设施的重要组成部分，其质量和性能直接关系到交通运输的安全和效率。
高性能混凝土（High Performance Concrete，简称 HPC）的出现，为桥梁建设带来了新的机遇和挑战。
高性能混凝土具有高强度、高耐久性、高工作性等优异性能，能够显著提高桥梁的使用寿命和安全性，降低维护成本，在桥梁工程中得到了越来越广泛的应用。
一、高性能混凝土的特点1、高强度高性能混凝土的抗压强度通常在 60MPa 以上，有的甚至可以达到100MPa 以上。
高强度使得桥梁的结构可以更加轻盈、纤细，从而减少了桥梁的自重，增加了桥梁的跨越能力。
2、高耐久性高性能混凝土具有良好的抗渗性、抗冻性、抗化学侵蚀性等耐久性指标。
在恶劣的环境条件下，如海洋环境、化学污染环境等，高性能混凝土能够有效地抵抗外界因素的侵蚀，延长桥梁的使用寿命。
3、高工作性高性能混凝土具有良好的流动性、填充性和可泵性，能够在施工过程中更加方便地浇筑和振捣，保证混凝土的密实性和均匀性，提高施工质量和效率。
二、高性能混凝土在桥梁中的应用形式1、预应力混凝土桥梁预应力混凝土桥梁是目前桥梁工程中应用最为广泛的一种结构形式。
高性能混凝土的高强度和高耐久性能够满足预应力混凝土桥梁对材料性能的要求，提高桥梁的承载能力和耐久性。
2、大跨径桥梁对于大跨径桥梁，如斜拉桥、悬索桥等，桥梁的自重对结构的影响非常大。
高性能混凝土的高强度和轻质特点能够有效地减轻桥梁的自重，从而降低工程造价和施工难度。
3、海洋环境中的桥梁海洋环境中的桥梁容易受到海水的侵蚀和海洋生物的附着。
高性能混凝土的高抗渗性和抗化学侵蚀性能够有效地保护桥梁结构，延长桥梁的使用寿命。
三、高性能混凝土在桥梁施工中的关键技术1、原材料的选择与控制高性能混凝土的原材料包括水泥、骨料、外加剂和矿物掺合料等。
在选择原材料时，需要严格控制其质量和性能，确保原材料的品质符合高性能混凝土的要求。

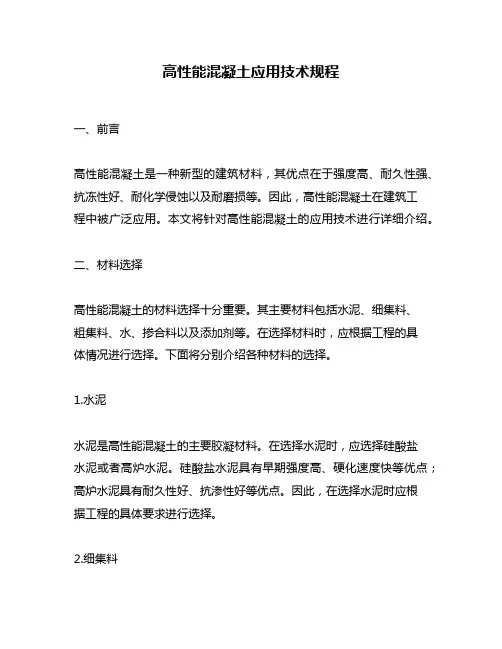

高性能混凝土应用技术规程一、前言高性能混凝土是一种新型的建筑材料，其优点在于强度高、耐久性强、抗冻性好、耐化学侵蚀以及耐磨损等。
因此，高性能混凝土在建筑工程中被广泛应用。
本文将针对高性能混凝土的应用技术进行详细介绍。
二、材料选择高性能混凝土的材料选择十分重要。
其主要材料包括水泥、细集料、粗集料、水、掺合料以及添加剂等。
在选择材料时，应根据工程的具体情况进行选择。
下面将分别介绍各种材料的选择。
1.水泥水泥是高性能混凝土的主要胶凝材料。
在选择水泥时，应选择硅酸盐水泥或者高炉水泥。
硅酸盐水泥具有早期强度高、硬化速度快等优点；高炉水泥具有耐久性好、抗渗性好等优点。
因此，在选择水泥时应根据工程的具体要求进行选择。
2.细集料细集料是直径小于等于5毫米的颗粒状材料，主要包括河砂、山砂、石英砂等。
在选择细集料时，应选择颗粒形状规则、粒度分布均匀的细集料。
同时，应注意细集料的含水率，过高的含水率会影响混凝土的强度和耐久性。
3.粗集料粗集料是直径大于等于5毫米的颗粒状材料，主要包括碎石、卵石等。
在选择粗集料时，应选择颗粒形状规则、无夹杂物等缺陷的粗集料。
同时，要注意粗集料的含泥量，过高的含泥量会影响混凝土的强度和耐久性。
4.水水是高性能混凝土中的重要材料，其质量直接影响混凝土的强度和耐久性。
在选择水时，应选择清洁无杂质的水，并控制其含氧量和PH 值，以保证混凝土的品质。
5.掺合料掺合料是高性能混凝土中的一种补充材料，其主要作用是改善混凝土的性能。
常用的掺合料有粉煤灰、矿渣粉、硅灰等。
在选择掺合料时，应根据工程的具体要求进行选择。
6.添加剂添加剂是高性能混凝土中的一种辅助材料，其主要作用是改善混凝土的性能。
常用的添加剂有减水剂、增强剂、防冻剂等。
在选择添加剂时，应根据工程的具体要求进行选择。
三、配合比设计高性能混凝土的配合比设计应根据工程的具体要求进行设计。
在设计时应注意以下几点：1.确定混凝土的强度等级。
2.确定混凝土的容重。

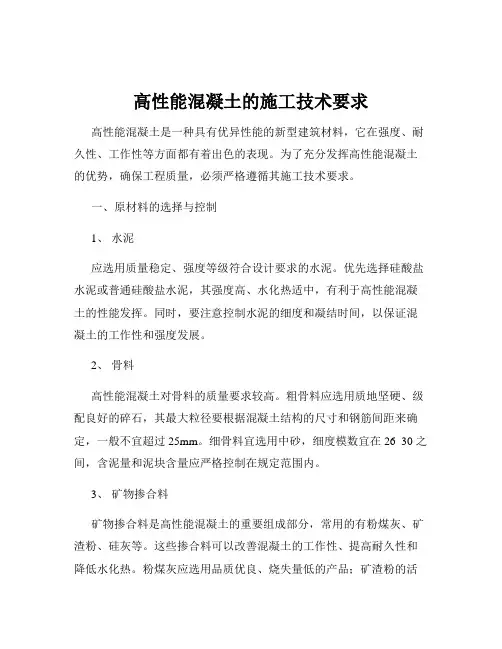

高性能混凝土的施工技术要求高性能混凝土是一种具有优异性能的新型建筑材料，它在强度、耐久性、工作性等方面都有着出色的表现。
为了充分发挥高性能混凝土的优势，确保工程质量，必须严格遵循其施工技术要求。
一、原材料的选择与控制1、水泥应选用质量稳定、强度等级符合设计要求的水泥。
优先选择硅酸盐水泥或普通硅酸盐水泥，其强度高、水化热适中，有利于高性能混凝土的性能发挥。
同时，要注意控制水泥的细度和凝结时间，以保证混凝土的工作性和强度发展。
2、骨料高性能混凝土对骨料的质量要求较高。
粗骨料应选用质地坚硬、级配良好的碎石，其最大粒径要根据混凝土结构的尺寸和钢筋间距来确定，一般不宜超过 25mm。
细骨料宜选用中砂，细度模数宜在 26 30 之间，含泥量和泥块含量应严格控制在规定范围内。
3、矿物掺合料矿物掺合料是高性能混凝土的重要组成部分，常用的有粉煤灰、矿渣粉、硅灰等。
这些掺合料可以改善混凝土的工作性、提高耐久性和降低水化热。
粉煤灰应选用品质优良、烧失量低的产品；矿渣粉的活性指数要符合要求；硅灰的比表面积大，能显著提高混凝土的强度和耐久性，但使用时要注意其掺量，避免过多导致混凝土收缩增大。
4、外加剂外加剂的选择和使用对高性能混凝土的性能至关重要。
高效减水剂能够在保持混凝土坍落度不变的情况下减少用水量，提高混凝土的强度和耐久性。
缓凝剂可以调节混凝土的凝结时间，适应施工需要。
引气剂可以引入微小气泡，提高混凝土的抗冻性和抗渗性。
但外加剂的使用要严格按照产品说明书和试验确定的掺量进行，避免超量使用造成不良影响。
二、配合比设计高性能混凝土的配合比设计应综合考虑混凝土的强度、工作性、耐久性和经济性等因素。
一般采用绝对体积法或质量法进行设计，通过试配和调整确定最终的配合比。
在配合比设计中，要控制水胶比，一般不宜大于 04。
同时，要合理确定水泥、矿物掺合料、骨料和外加剂的用量，以达到预期的性能指标。
为了保证混凝土的耐久性，还应根据工程所处的环境条件，确定混凝土的最大水胶比、最小胶凝材料用量和氯离子、碱含量等限值。
高强高性能混凝土的特性及施工技术0 引言高强高性能混凝土（简称HS-HPC）主要指混凝土具有高强度、高耐久性、高流动性等多方面的优越性能。
在现代建筑工程中，高强高性能混凝土可提高同截面混凝土结构承载力，降低结构物自重，优化结构设计，延长建筑实用寿命等显著优势，在国内外超高层、大跨径实体建筑施工中广泛应用。
在我国，为进一步普及高强高性能混凝土，应加强对高强高性能混凝土配套的特性介绍和施工技术研究力度。
1 高强高性能混凝土的特性随着工程施工技术越来越复杂，科学技术的应用更加重要，对混凝土的要求也越来越高，强度等级、防水等级、耐久性要求也是相应提高，高强高性能混凝土恰好满足了上述需求，其优点是普通混凝土无法比拟的。
1.1 高强高性能混凝土具有一定的强度在建设工程中对混凝土的要求非常高，尤其是对混凝土强度的要求，同时这也是整个建筑结构施工中最为基础的技术要求。
并且在具体的施工当中因为工程结构的不同，对于混凝土的强度要求也是不同的。
然而，对所有混凝土的强度进行增加，能够在一定程度上提高建筑工程的承载力。
高强高性能混凝土不但有减小断面面积的特性，并且还能够减轻建筑结构的自重，因此，在当前的建筑行业中高强高性能混凝土的应用非常广泛。
例如，在高层或者超高层建筑工程施工中，对于高强高性能混凝土的应用，因为其强度比较高以及弹性模量很好，能够将纵向受力结构的截面尺寸减小，在一定程度上增加了建筑的实际应用面积，有效地应用了建筑的使用功能，并且还能够将建筑物的自重降低。
在进行高强度高性能混凝土施工中，能够减小对混凝土材料的使用，确保加快工程进度，以此提高经济效益。
1.2 高强高性能混凝土的使用寿命长高强高性能混凝土的组成物质与普通混凝土大不一样，这种变化在一定程度上对工程的建设起到推动作用，在恶劣的天气下，防水、防冻、抗裂和耐磨等性能无形中提高了建筑物的使用年限，增加建筑物的使用价值。
1.3 高强高性能混凝土具有较高的体积稳定性混凝土的物理特性发生了内部变化，在硬化的不同时期会发生微弱的变化，早期和后期的微弱变化就会对环境产生利好的影响，能够实现保护和改善环境。
高性能混凝土应用技术标准一、前言高性能混凝土是一种高强、高耐久、高流动性、高密实、高耐磨、高抗渗、高抗冻、高抗裂等综合性能的混凝土，应用范围广泛，特别是在桥梁、高层建筑、核电站、水利工程、港口码头等重要工程中得到了广泛应用。
为了确保高性能混凝土的质量和性能，制定一套科学、合理的应用技术标准，对于提高高性能混凝土的工程应用质量具有重要的意义。
二、材料选择1.水泥高性能混凝土应采用强度等级为P.O 42.5以上的普通硅酸盐水泥或高性能水泥，水泥应符合国家标准《水泥》（GB 175-2007）要求。
2.骨料高性能混凝土应采用粒径分布合理、洁净度高、硬度大、抗压强度高的优质骨料，骨料应符合国家标准《普通混凝土用骨料》（GB/T 14684-2011）要求。
3.矿物掺合料高性能混凝土应采用细度合适、化学成分稳定、活性高、矿物掺量适宜的矿物掺合料，矿物掺合料应符合国家标准《矿物掺合料》（GB/T 18046-2008）要求。
4.外加剂高性能混凝土应采用适量的外加剂，包括高效减水剂、缓凝剂、早强剂、气泡剂、膨胀剂等，外加剂应符合国家标准《混凝土外加剂》（GB/T 8077-2008）要求。
三、配合比设计1.强度等级高性能混凝土的强度等级应根据工程要求确定，应满足设计要求。
2.流动性要求高性能混凝土应具有良好的流动性，流动性指标应根据工程要求进行设计。
3.耐久性要求高性能混凝土应具有良好的耐久性，耐久性指标应根据工程要求进行设计。
4.配合比设计高性能混凝土的配合比应根据工程要求进行设计，应满足强度、流动性、耐久性等要求。
四、施工工艺1.拌合高性能混凝土应采用强制拌合方式，拌合时间应根据混凝土的配合比、气温、风速等因素进行确定。
2.浇注高性能混凝土应采用振捣或自流平方式进行浇注，浇注过程中应注意防止渣浆分层、分散等现象。
3.养护高性能混凝土的养护应采用湿养护方式，养护时间应根据混凝土的强度等级、气温、湿度等因素进行确定。
高性能混凝土在桥梁工程中的应用技术规程引言高性能混凝土是一种新型的建筑材料，它具有高强度、高耐久性、高耐久性等优点，因此在桥梁工程中得到了广泛的应用。
本文将介绍高性能混凝土在桥梁工程中的应用技术规程，包括材料选择、配合比设计、施工工艺等方面的内容。
一、材料选择1.水泥高性能混凝土中水泥的品种应当选择高性能水泥，其28d强度等级不应低于42.5MPa，且应符合国家标准GB175-2007《普通硅酸盐水泥》的规定。
2.细集料高性能混凝土中细集料的品种应当选择规格较为均匀、颗粒圆滑、表面平整的天然砂或人工砂。
其粒径应当控制在0.075mm-5mm之间，且石粉含量应当小于5%。
3.粗集料高性能混凝土中粗集料的品种应当选择规格较为均匀、形状完整、表面无裂纹的天然碎石或人工骨料。
其粒径应当控制在5mm-25mm之间，且石粉含量应当小于1%。
4.外加剂高性能混凝土中外加剂的品种应当选择高效的减水剂、缓凝剂、增稠剂等，以保证混凝土的流动性、坍落度和早期强度等性能。
且应符合国家标准GB8076-2008《混凝土外加剂》的规定。
二、配合比设计高性能混凝土的配合比设计应当根据桥梁的使用环境、荷载特点、混凝土强度等要求进行合理的设计。
具体应当考虑以下因素：1.水灰比高性能混凝土的水灰比应当控制在0.25-0.35之间，以保证混凝土的强度和耐久性。
高性能混凝土的砂率应当根据混凝土的强度等级和使用环境进行合理的设计，一般控制在35%-40%之间。
3.粗细集料配合比高性能混凝土的粗细集料配合比应当根据混凝土的强度等级和使用环境进行合理的设计，一般控制在1:2-1:3之间。
4.外加剂掺量高性能混凝土中外加剂掺量应当根据混凝土的强度等级和使用环境进行合理的设计，一般控制在0.5%-1.5%之间。
三、施工工艺高性能混凝土的施工应当按照以下步骤进行：1.原材料的检验在施工前，应当对水泥、砂、石等原材料进行检验，确保其符合要求。
高性能混凝土的搅拌应当采用强制搅拌的方式进行，搅拌时间应当控制在2-3分钟之间。
高性能混凝土的研发与应用在现代建筑工程领域，高性能混凝土以其卓越的性能和广泛的应用，成为了推动行业发展的关键材料。
高性能混凝土不仅在强度、耐久性等方面表现出色，还能适应各种复杂的工程环境和要求，为建筑结构的安全性和稳定性提供了有力保障。
高性能混凝土的研发，是一个涉及多学科知识和技术创新的过程。
首先，从原材料的选择和优化开始。
水泥作为主要胶凝材料，其品质和性能直接影响混凝土的质量。
研发人员会选择高强度、低水化热的水泥品种，以减少混凝土内部的温度应力和裂缝产生的可能性。
同时，对于骨料的选择也极为严格，要求具有良好的级配、高强度和低吸水率，以提高混凝土的密实性和强度。
在配合比设计方面，高性能混凝土摒弃了传统的经验方法，而是基于大量的实验数据和理论分析。
通过调整水胶比、水泥用量、外加剂种类和掺量等参数，实现混凝土性能的最优化。
例如，降低水胶比可以显著提高混凝土的强度和耐久性，但过低的水胶比又可能导致施工难度增加。
因此，需要在强度、耐久性和施工性能之间找到一个最佳平衡点。
外加剂的应用是高性能混凝土研发的重要环节。
减水剂能够在不增加用水量的情况下提高混凝土的流动性，使混凝土更容易浇筑和振捣。
缓凝剂可以延长混凝土的凝结时间，便于施工组织和避免冷缝的出现。
膨胀剂则能补偿混凝土的收缩，减少裂缝的产生。
这些外加剂的合理使用，可以使高性能混凝土具备更加优异的性能。
除了原材料和配合比的优化，高性能混凝土的生产工艺也对其性能有着重要影响。
搅拌过程中，需要保证各种原材料充分混合均匀，使水泥颗粒充分水化。
采用先进的搅拌设备和工艺，能够提高搅拌效率和质量。
同时，严格控制生产过程中的温度、湿度等环境条件，也是确保高性能混凝土质量稳定的关键因素。
高性能混凝土在实际工程中的应用范围十分广泛。
在高层建筑中，其高强度和良好的抗震性能能够有效减轻结构自重，增加建筑物的稳定性和安全性。
在桥梁工程中，高性能混凝土能够抵抗车辆荷载的反复作用和恶劣的自然环境侵蚀，延长桥梁的使用寿命。
高性能混凝土施工技术交底1. 引言本文档旨在详细介绍高性能混凝土施工技术，以确保施工质量和工程安全。
高性能混凝土是一种具有高强度、高耐久性和优良工作性能的混凝土，在建筑和基础设施工程中得到广泛应用。
2. 材料准备施工前需要准备以下材料：- 高性能水泥- 细砂- 矿物掺合料- 高性能外加剂3. 施工步骤3.1 原材料配合比确定根据工程设计和要求，确定高性能混凝土的配合比。
配合比要考虑到混凝土的强度、流动性和耐久性等要求。
3.2 原材料测量与搅拌按照配合比，准确测量高性能水泥、细砂、矿物掺合料和高性能外加剂的用量。
在混凝土搅拌机中进行充分的搅拌，确保各原材料充分混合均匀。
3.3 浇筑与振捣在预先准备的模具或施工区域中，进行混凝土的浇筑。
在浇筑过程中使用振捣器进行振捣，以排除空隙和提高混凝土的密实性。
3.4 养护施工完成后，及时进行混凝土的养护。
养护期间需要保持适当的温度和湿度，以促进混凝土的水化反应和强度发展。
4. 施工要点- 施工现场应保持清洁，防止杂物进入混凝土中。
- 施工人员应佩戴好安全防护装备，遵守相关安全操作规程。
- 混凝土浇筑前，对模具进行充分清洁和涂油处理，以便于顺利脱模。
- 混凝土搅拌过程中，应控制好搅拌时间和搅拌速度，避免过度搅拌导致混凝土失去工作性能。
5. 安全措施在施工中，要严格按照相关安全规程进行操作，确保施工安全。
特别需要注意以下几点：- 搅拌机操作时，要远离机器旋转部分，避免发生意外伤害。
- 使用振捣器时，要穿戴好防护手套和防护眼镜，以防震损伤和飞溅伤害。
- 在混凝土浇筑现场，要设置明显的警示标志，确保施工人员和其他人员的安全。
以上是高性能混凝土施工技术交底的要点，希望施工团队能严格按照要求执行，确保施工质量和工程安全。
高性能混凝土论文高性能混凝土（High Performance Concrete，简称 HPC）是一种具有优异性能的新型混凝土，它在现代建筑工程中发挥着越来越重要的作用。
高性能混凝土具有高强度、高耐久性、高工作性等特点，能够满足各种复杂工程结构的需求，提高建筑物的使用寿命和安全性。
一、高性能混凝土的定义和特点高性能混凝土是一种采用现代混凝土技术，选用优质原材料，在严格的质量管理条件下制成的具有优异性能的混凝土。
与传统混凝土相比，高性能混凝土具有以下显著特点：1、高强度高性能混凝土的强度通常在 60MPa 以上，有的甚至可以达到100MPa 以上。
高强度使得混凝土结构能够承受更大的荷载，减小构件尺寸，增加建筑使用空间。
2、高耐久性高性能混凝土具有良好的抗渗性、抗冻性、抗化学侵蚀性等耐久性指标。
能够在恶劣的环境条件下长期保持其性能，延长建筑物的使用寿命。
3、高工作性高性能混凝土具有良好的流动性、填充性和可泵性，易于施工和浇筑，能够保证混凝土在复杂结构中的均匀分布和密实填充。
4、体积稳定性好高性能混凝土在硬化过程中体积变形小，能够有效减少混凝土裂缝的产生，提高混凝土结构的整体性和稳定性。
二、高性能混凝土的原材料高性能混凝土的优异性能离不开优质的原材料。
其主要原材料包括水泥、骨料、矿物掺合料、外加剂和水。
1、水泥通常选用高强度等级的水泥，如硅酸盐水泥或普通硅酸盐水泥。
水泥的品质和性能对高性能混凝土的强度和耐久性有着重要影响。
2、骨料选用质地坚硬、级配良好的骨料，如碎石和河砂。
骨料的粒径、形状和表面特征会影响混凝土的工作性和强度。
3、矿物掺合料常用的矿物掺合料有粉煤灰、矿渣粉、硅灰等。
这些掺合料能够改善混凝土的微观结构，提高混凝土的耐久性和强度。
4、外加剂高性能混凝土通常需要使用高效减水剂、缓凝剂、引气剂等外加剂来改善混凝土的性能。
外加剂的合理使用能够有效控制混凝土的坍落度损失、凝结时间和含气量。
5、水使用符合国家标准的清洁水，避免水中含有有害物质对混凝土性能产生不利影响。
浅析高性能混凝土技术
【摘要】近年来，随着经济的发展，特别是随着改革开放的不断深入，我国的经济建设取得了巨大的进步。
与此同时，我国的建筑行业也在不断的发展着，在建筑行业的发展中，对于混凝土的应用十分广泛，特别是随着现代建筑的需要，对于混凝土的要求也在不断的提高，这就使得高性能混凝土的应用变得十分紧迫。
高性能混凝土是一种新型高技术混凝土，是在大幅度提高普通混凝土性能的基础上采用现代混凝土技术制作的混凝土。
它以耐久性作为设计的主要指标，针对不同用途要求，对耐久性、工作性、适用性、强度、体积稳定性和经济性重点予以保证。
因此，控制混凝土的耐久性、工作性、实用性、强度、体积稳定性对保证工程质量有着十分重要的意义。
笔者将结合多年的建筑工程混凝土的施工经验，探究建设施工过程中高性能混凝土的施工技术。
希望笔者的分析对于该领域的研究具有一定的作用。
【关键字】高性能混凝土，施工技术，分析研究
中图分类号：tu37 文献标识码：a 文章编号：
一．前言
建筑行业的材料发展，比较突出的就是高性能混凝土结构在整个房屋建筑工程中的使用。
它之所以这样的受关注，就在于高性能混凝土结构在渗透性和强度上比起以往的传统建筑料有着很大的提高。
同时，高性能混凝土结构在对裂缝的控制和治理上有着比较
突出的效果，在协调各种结构之间的同时还能抵抗外来因素的干扰。
但是，这种结构也并不是完美无缺的，它的自缩以及仍然存在的裂缝问题，是建筑专家们一直在研究和关注的问题。
因此，应该加强建筑工程中高性能混凝土的施工技术的研究和分析，促进建筑工程的质量的提高。
二.高性能混凝土技术
1.预拌混凝土的应用技术
加强搅拌站的技术改造，以适应现代混凝土拌制的要求。
搅拌站改造的重点是采用先进的搅拌设备和可靠的计量装置。
搅拌站应逐步做到机械上料、计算机计量控制和管理；选用强制式或倾卸式搅拌机；应用散装水泥，并有外加剂和超细活性掺后料的贮存和加入装置：要有与企业资质相适应的实验室。
以满足各种性能混凝土配制和拌制的要求；有污水处理和回用装置。
严格控制粉尘、噪声和水质的污染。
从工艺、材料和设备上采取有效措施。
提高混凝土的耐久性。
降低混凝土拌合物成本。
2.应用当地材料，配制多种性能要求的高强混凝土
继续提高c50、c55、c60级的高强混凝土的应用比重．切实解决工程应用中匀质性、不透
水性、低收缩性和可泵性的要求。
并相应提高其耐久性。
扩大c70、c80级高强混凝土的工程试点；开发配制c100级高强混凝土。
并应用于试点工程。
3.开发应用超细活性掺合料
超细活性掺合料不仅能改善混凝土中的亚微观结构，提高粗骨料与砂浆之间的界面强度，而且可充填混凝土内部的毛细管．起到增强和密实的作用。
超细活性掺合料是由工业废料(硅灰、超细矿渣、粉煤灰、沸石粉或其他工业废渣)经磨细加工而成，一般比表面积应不低于4000cm2／g。
应用超细活性掺合料，不仅可改善混凝土性能．而且还可节约水泥。
4.开发应用高性能混凝土
结合工程需要．制订性能指标，应用超塑化剂和超细活性掺合料，配制各种高性能混凝土。
当前工程中应用的自密实混凝土、补偿收缩混凝土．都属于高性能混凝土，应扩大在工程中推广应用。
三.高性能混凝土的裂缝控制
1.高性能混凝土裂缝产生的原因
(一)温度裂缝。
目前，温度裂缝产生主要原因是由水化热引起的内外温差造成的。
混凝土浇筑初期，产生大量的水化热，由于混凝土的体积较大，混凝土又是热的不良导体，大量的水化热聚积在混凝土内部而不易散发，导致内部温度急剧上升，而混凝土表面散热较快，这样就形成内外的较大温差，较大的温差造成内部与外部热胀冷缩的程度不同，这种内外温差在混凝土凝结初期，在混凝土表面产生一定的拉应力。
当拉应力超过混凝土的抗拉强度极限时，混凝土表面就会产生裂缝。
（二）干缩裂缝。
干缩裂缝是指混凝土养护结束后的一段时间或混凝土浇筑完毕后一周左右，在干燥的环境下，混凝土内外水分蒸发程度不同导致变形不同而产生的裂缝。
这种收缩是不可逆的。
2.高性能混凝土裂缝控制的措施探讨
（一）利用冷却管降温控制裂缝。
这个措施的实施时为避免房屋的建筑工程之中的混凝土，针对高性能的混凝土时，我们发现在硬化的阶段里，内部的温度比较大。
我们可以在混凝土的结构的内部先铺埋冷却管路，等到混凝土浇注完成，就进行通水循环的冷却，管内的水流量一般会控制在1.5m3/h，若是进水的温度发生偏高的现象，水流量也会加快速度。
而同时则需要观察冷却管的出，水，保证排放量不会影响施工下一位。
高性能混凝土发生了整体的初凝后，我们则需要看情况而对这个部位进行蓄水的保温维护。
当然，若是高性能的混凝土养护工作完成以后，还需要通过注浆、压浆的工序填补孔隙。
通常，我们采取真空压桨的技术措施。
（二）实施温控防裂措施。
改善骨料的级配，采用一些干硬性的混凝土掺混合料，在混凝土配比过程中加人引气剂或是塑化剂等，减少混凝土当中水泥的用量;混凝土在搅拌的时候可以添加冷却水，这样能有效的降低混凝土浇筑的温度;在炎热的天气下要是浇筑混凝土，尤其是浇注是高性能的混凝土之时要尽量的降低浇筑厚度，尽最将这个度控制在500毫米内，便于表面的散热。
进行第二层浇筑的时候，需要在第一段的混凝土未发生初凝之前来完成;
要根据混凝土浇注体积进行上、下、中各个部分的测温.定时的测定内外温度，还要通过外保内降的方式控制温度差在20℃。
合理的设定拆模时间，要避免混凝土的表面发生一些急剧降温从而产生温度梯度。
必须加强保温的养护措施，混凝土在浇注后要先覆盖一层塑料薄膜，另外，应尽量避免在大雨中进行混凝土浇筑工作。
四.推广高性能混凝土技术的意见
1、加速标准规范的修订
标准规范是设计、施工人员工作的主要依据。
针对目前标准规范落后问题。
应加大对标准规范研究的投入，开展各项基础技术研究。
对目前标准规范．着手进行修订．为全面推广应用高性能混凝土，提供技术标准。
2、制定相关行政法律法规
推广应用高性能混凝土，同时需要相关的法律法规作保障。
建设主管部门应当尽快建立、健全与高性能混凝土应用相关的建设法规，以使设计、施工单位在应用高性能混凝土过程中有据可循。
为推广应用高性能混凝土创造一个良好的环境。
3、组织推广应用工作
推广应用高性能混凝土需要建设参与单位共同努力．需要引起政策制订者、建设主管部门和设计、施工等单位的高度重视．并达成共识，确实认识到推广应用高性能混凝土是我国建设行业实现可持续发展的一项重大举措。
五.结束语
高性能混凝土结构的施工技术在现在的土木建筑工程中得到了广泛的应用，为了保证这些房屋建筑工程的整体施工质量，高性能混凝土结构的施工过程中就应当注意上面我们提到的问题，正确的进行防护和治理，确保高性能混凝土结构的耐久性、工作性、实用性、强度、体积稳定性。
确保高性能混凝土的施工质量标准和施工质量，从而促进整个建筑工程质量的管理。
参考文献：
[1]李晓芝; 韩龙君; 刘明泉浅析高性能混凝土强度状态早龄期预测方法山西建筑2007-08-20期刊
[2]潘华惠; 董伟; 姜永康; 王路; 杨立浅析高性能混凝土的特性及应用科技风2008-12-25期刊
[3]李小果高性能喷射混凝土技术在鹤煤公司三矿的应用研究第七届全国煤炭工业生产一线青年技术创新文集2012-10-01会议
[4]肖燎; 张静涛; 黄涛; 潘志文; 谭龙建筑工程长寿命绿色高性能耐久性混凝土技术探索混凝土外加剂生产技术和应用新进展学术交流会议论文集2012-04-14会议
[5]马少军; 张慧莉双掺硅粉粉煤灰高性能混凝土的配制技术泄水建筑物安全及新材料新技术应用论文集2010-01-23中国会议
[6]姚燕把我国重点工程寿命延长到百年以上中国建筑材料科学研究总院中国建材报2009-06-11报纸
[7]夏吉军 crtsⅱ型轨道板混凝土优化配制技术研究延伸水泥产业链促进企业转型升级——2012’中国国际水泥峰会论文集2012-03-29国际会议。
