包装的设计纸盒结构教学

纸箱纸盒结构形式与包装设计纸箱和纸盒作为现代包装行业中最常见的包装形式之一，在产品包装和运输过程中起到了非常重要的作用。

纸箱和纸盒的结构形式和包装设计直接影响到包装的承载能力、保护性能、运输效率以及产品的展示效果等方面。

本文将从结构形式和包装设计两个方面探讨纸箱和纸盒的特点及其相关的设计考虑因素。

一、纸箱和纸盒的结构形式1.纸箱结构形式纸箱是一种由纸板制成的包装容器，常用于运输和贮存商品。

纸箱的结构形式可分为普通纸箱结构和折叠式纸箱结构两类。

（1）普通纸箱结构普通纸箱结构包括一个底部和四个垂直的侧壁，通常是一个拥有矩形底面的长方体。

底部由底板组成，侧壁由四个直立立板连接底板而成。

这种结构形式简单、经济，适用于大部分产品的包装。

（2）折叠式纸箱结构折叠式纸箱结构是一种由若干个纸板片组成的结构形式，通过折叠和粘合使得纸箱可以扁平化存储和运输，节省空间和成本。

折叠式纸箱广泛应用于电子、玩具、服装等行业。

2.纸盒结构形式纸盒是指一种由纸板制成的盒状包装容器，常用于礼品、食品、药品等产品的包装。

纸盒的结构形式多样，下面介绍几种常见的纸盒结构形式：（1）抽屉式纸盒抽屉式纸盒结构类似于一个箱子和一个抽屉的组合，可以方便地拉出和塞入产品。

这种结构形式常用于珠宝、手表等高档礼品的包装。

（2）翻盖式纸盒翻盖式纸盒结构由一个底部和一个可翻转的盖子组成，可通过盖子的翻转来打开和关闭纸盒。

这种结构形式常用于食品、药品等产品的包装。

（3）窗口式纸盒窗口式纸盒结构在纸盒的一侧或顶部开设了一个小窗口，可以透过窗口看到纸盒内部的产品。

这种结构形式常用于展示化妆品、食品等产品。

二、纸箱和纸盒的包装设计考虑因素纸箱和纸盒的包装设计需要考虑以下几个方面：1.产品的特性不同的产品有不同的特性和包装要求，如重量、易碎性、形状等。

包装的设计应根据产品的特性来确定纸箱和纸盒的结构形式和尺寸，以确保产品在包装和运输过程中的安全性和稳定性。

2.产品的展示和推广需求纸箱和纸盒除了具有保护和承载产品的功能外，还可用于产品的展示和推广。

纸盒结构设计纸盒结构设计实验报告一、实验目的：能够根据产品的实体造型，综合运用各种结构成型方法，进行纸盒的结构设计与制作，包括纸盒的制造尺寸计算以及盒坯图的制作。

通过对纸盒的结构设计与制作，使我们具有对于纸盒设计的实际操作本领，其中包括纸盒的结构设计、尺寸计算以及制作。

二、实验原理与任务：通过本门课程所讲授的纸盒的结构设计、尺寸计算等方法设计出一个盒子。

三、实验器材：1、白卡纸、包装装潢纸等2、铅笔、直尺、橡皮、计算器等3、电脑、鼠标、打印机等4、剪刀等刀具四、实验步骤：第一部分纸盒结构设计与尺寸计算1、进行盒型的设计最初设计的纸盒为风车形状，利用管盘式纸盒的原理，将四壁换为四个三角形。

但由于这种设计的三角部分顶部有两条边与侧面板相连，导致顶部无法打开。

于是改变设计，将三角部分换为正方形设计。

但正方形不够美观，最后决定设计为梯形。

2、尺寸的计算设计纸盒外尺寸，利用所学习的纸盒计算方法，进行纸盒的盒坯图的尺寸计算。

（1）外尺寸：H ：12 俯视图：（2）制造尺寸：（部分图）t=0.5mmB6(1)=80mm B6(2)=120mm L6=80—0.5t=79.75mm 斜边=82.22B1=120mm H1=120—t=119.5mmL2=82,22—t=81.72mm H2=120—2.5t=118.75mmB3=80—t=79.5mm H3=120—2.5t=118.75mmL4=82.22—2t=81.22mm H4=120—2.5t=118.75mmB5(2)=120mm B(1)=80mm L5(重合点)=40+80—0.5t=119.75mm 自锁部分半径=10mm第二部分纸盒装潢图设计1、在AutoCAD 中绘制纸盒盒坯图2、在Coreldraw 中设计纸盒装潢图3、打印第三部分制作纸盒五、注意事项：对在制作纸盒过程中的注意事项进行讨论分析：1、作图要精确。

在纸板上绘制盒坯图时，尺寸准确，线段之间的空间关系（如平行、垂直、一定角度的夹角）要精确。

包装设计初学者必读（4）——包装结构设计包装材料选择好后，接下来应采用合理、科学的包装结构，以保证产品在运输和储存过程中完好无损。

在众多包装材料中，纸与纸板作为包装材料不仅有着悠久的历史，而且占有相当大的比重。

所以本篇教程以纸包装结构设计为例，为大家阐述包装结构设计的相关知识。

根据用途和造型的不同，可以将纸包装结构概括为以下四个方面：纸盒包装结构、纸箱包装结构、纸袋包装结构和纸杯包装结构。

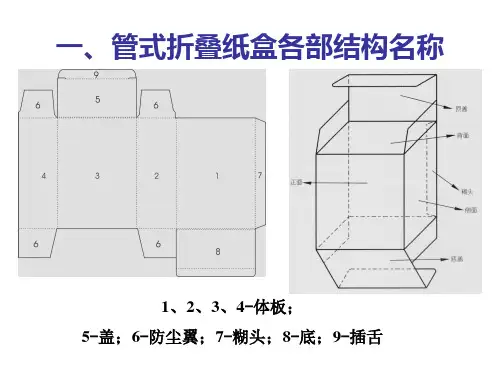

1. 纸盒包装结构纸盒的包装结构可以分为折叠纸盒结构设计和粘贴纸盒结构设计。

1.1.折叠纸盒结构设计折叠纸盒具有盛装效率高、方便销售和携带、可供欣赏、生产成本低、加上使用前能折叠堆放而节省包装仓储和运输费用等优点，所以在包装中得到广泛采用。

折叠纸盒可分为直型纸盒和托盘纸盒。

直型纸盒是指盒身呈竖直状，适宜于酒、化妆品、药品等立式瓶的外包装。

托盘纸盒在超市用途最广，从食品到纺织品，再到杂货商品都可以使用。

提示：折叠纸盒一般不用黏合剂，而用纸板互相拴接和锁口的方法，使纸盒成型和封口。

1.2.粘贴纸盒结构设计粘贴纸盒又称硬纸盒，它比一般的折叠盒有更好的强度和漂亮的外观，给人一种高级名贵之感，常用于高档商品和礼品的包装。

粘贴纸盒的种类有很多，可以归纳为以下几种：（1）摇盖盒这种结构的纸盒是指盖体和盒体结合在一起，盖体的一边固定而另一边摇动开启的折叠纸盒。

由于摇盖纸盒结构简单，开启又比较方便，所以在纸盒包装设计中，经常用到这种结构。

（2）开窗式开窗式纸盒是在盒的可展销面上开窗口，形成透明状态，可以使消费者看见内装物品的一部分或全部。

开窗的大小或位置可以根据商品特点和画面设计来决定，使其达到科学、合理、美观等目的。

（3）陈列式陈列式纸盒又称“POP”包装盒，可供广告性陈列，又能充分显示出包装物的形态。

陈列式包装的形式可以分为两类：一类是不带盖的，可以露天陈放；一类是带盖的，展销时可将盖打开，运输时又可将盖合拢。

（4）提携式提携式包装盒最大的特点是方便携带，也成为可携带性包装盒。
