动力电池系统结构

动力电池系统结构动力电池系统结构⒈引言动力电池系统是现代电动汽车的核心技术之一，它负责储存和释放电能，为电动汽车提供驱动动力。

本文将详细介绍动力电池系统的结构，包括电池组、电池管理系统、冷却系统和电池接口等方面。

⒉电池组⑴电池单体电池组由多个电池单体组成，电池单体是实现电能存储和释放的基本单位。

每个电池单体都具有正极、负极和电解质等部分。

⑵电池模块电池模块是由多个电池单体串联或并联而成，在电池组中发挥更大的作用。

电池模块可以提供更高的电压和容量，为电动汽车提供更长的续航里程。

⑶电池包电池包是由多个电池模块组装而成，是电动汽车动力系统中最大的组成部分。

电池包通常安装在车辆的底盘或后备箱中。

⒊电池管理系统（BMS）⑴ BMS功能电池管理系统（BMS）是对电池组进行监测、控制和保护的系统。

它能实时监测电池组的电压、温度、电流等参数，并根据需要对电池进行充放电控制，同时还能保护电池免受过放电、过充电和过温等不良影响。

⑵ BMS组成BMS由硬件和软件组成。

硬件部分包括传感器、控制器和通信模块等，用于监测和控制电池组的各项参数。

软件部分则负责数据处理、算法控制和用户界面等功能。

⒋冷却系统⑴冷却方式冷却系统用于控制电池组的温度，避免过热对电池性能的影响。

常见的冷却方式包括液冷和空气冷却两种。

⑵冷却系统组成液冷系统包括冷却剂、散热器和水泵等组件。

空气冷却系统则主要采用风扇和散热器进行散热。

⒌电池接口电池接口用于电池组与电动汽车的连接，传输电能和信号。

常见的接口类型包括直流接口（DC）和交流接口（AC）两种。

⒍附件本文档涉及附件包括电池组结构图、电池管理系统原理图、冷却系统示意图和电池接口连接图等。

具体附件请参考附件部分。

⒎法律名词及注释⑴动力电池系统：指用于电动汽车驱动的电池系统。

⑵电池单体：指电池组中的基本组成单元，包括正极、负极和电解质。

⑶电池模块：由多个电池单体串联或并联而成的功能单元。

⑷电池包：由多个电池模块组装而成，是电动汽车动力系统中最大的组成部分。

纯电动车动力电池系统的基本结构
纯电动车动力电池系统的基本结构：
一、碱性蓄电池
1、构成：由电池盒、电池格栅、电池、电池串等组成；
2、用途：用于储存和供给动力电池系统提供驱动力。

二、动力电池
1、构成：电芯、电池外壳、控制器、冷却系统等；
2、用途：它用于将发动机输出的能量转换成电能，并将电能存储到蓄电池中
以供下游系统使用。

三、能量管理系统
1、构成：它由电池模块、传感器、控制器、电源转换器、驱动机等元件组成；
2、用途：能量管理系统负责实时监控电池的运行状况，给予适当的保护以及
管理动力电池系统的整体供电。

四、充电系统
1、构成：由充电桩、充电控制器等组成；
2、用途：它负责从汽车外部供电，通过充电控制器将电能输入给蓄电池，利
用多种保护措施来保护电池的安全。

五、电池监控系统
1、构成：由温度传感器、电压传感器、负载传感器等组成；
2、用途：电池监控系统负责监测电池的运行状态，警报报警以特定形式向驾驶员提供警报信息。

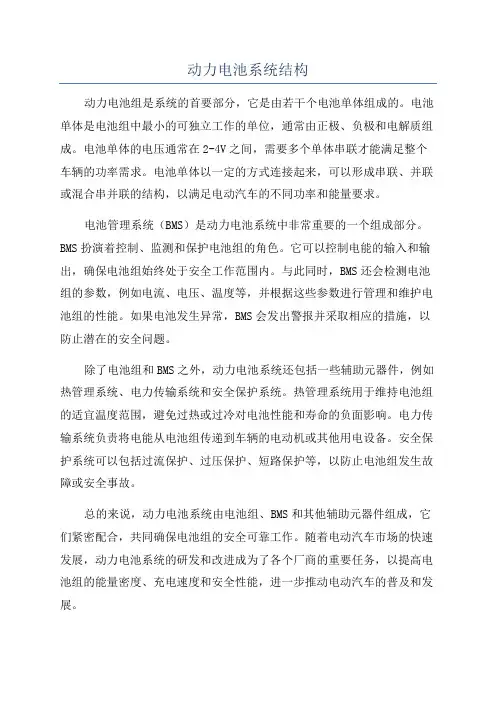

动力电池系统结构
动力电池组是系统的首要部分，它是由若干个电池单体组成的。

电池单体是电池组中最小的可独立工作的单位，通常由正极、负极和电解质组成。

电池单体的电压通常在2-4V之间，需要多个单体串联才能满足整个车辆的功率需求。

电池单体以一定的方式连接起来，可以形成串联、并联或混合串并联的结构，以满足电动汽车的不同功率和能量要求。

电池管理系统（BMS）是动力电池系统中非常重要的一个组成部分。

BMS扮演着控制、监测和保护电池组的角色。

它可以控制电能的输入和输出，确保电池组始终处于安全工作范围内。

与此同时，BMS还会检测电池组的参数，例如电流、电压、温度等，并根据这些参数进行管理和维护电池组的性能。

如果电池发生异常，BMS会发出警报并采取相应的措施，以防止潜在的安全问题。

除了电池组和BMS之外，动力电池系统还包括一些辅助元器件，例如热管理系统、电力传输系统和安全保护系统。

热管理系统用于维持电池组的适宜温度范围，避免过热或过冷对电池性能和寿命的负面影响。

电力传输系统负责将电能从电池组传递到车辆的电动机或其他用电设备。

安全保护系统可以包括过流保护、过压保护、短路保护等，以防止电池组发生故障或安全事故。

总的来说，动力电池系统由电池组、BMS和其他辅助元器件组成，它们紧密配合，共同确保电池组的安全可靠工作。

随着电动汽车市场的快速发展，动力电池系统的研发和改进成为了各个厂商的重要任务，以提高电池组的能量密度、充电速度和安全性能，进一步推动电动汽车的普及和发展。

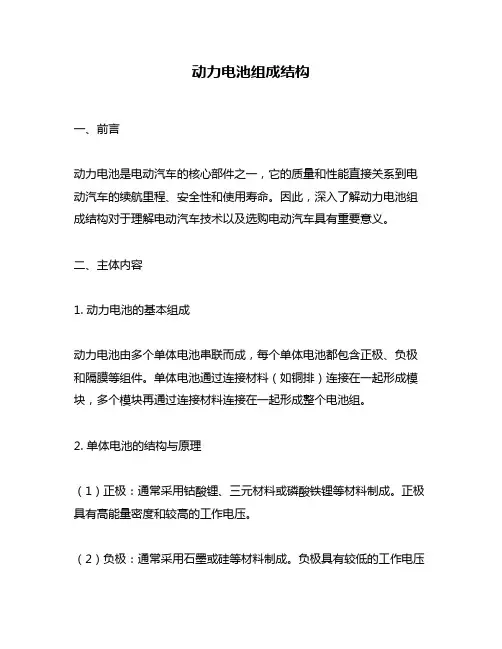

动力电池组成结构一、前言动力电池是电动汽车的核心部件之一，它的质量和性能直接关系到电动汽车的续航里程、安全性和使用寿命。

因此，深入了解动力电池组成结构对于理解电动汽车技术以及选购电动汽车具有重要意义。

二、主体内容1. 动力电池的基本组成动力电池由多个单体电池串联而成，每个单体电池都包含正极、负极和隔膜等组件。

单体电池通过连接材料（如铜排）连接在一起形成模块，多个模块再通过连接材料连接在一起形成整个电池组。

2. 单体电池的结构与原理（1）正极：通常采用钴酸锂、三元材料或磷酸铁锂等材料制成。

正极具有高能量密度和较高的工作电压。

（2）负极：通常采用石墨或硅等材料制成。

负极具有较低的工作电压和较低的能量密度。

（3）隔膜：隔膜是将正负极分开并防止它们直接接触的重要组件。

隔膜需要具有良好的导电性和隔离性能。

（4）电解液：电解液是单体电池内部的导电介质，通常采用有机溶剂和盐类混合物制成。

3. 动力电池组的结构动力电池组由多个单体电池模块串联而成，每个模块包含多个单体电池。

为了保证整个动力电池组的稳定性和安全性，通常还需要添加温控系统、压力开关、保险丝等安全保护装置。

4. 动力电池组的分类根据不同的应用场景和技术路线，动力电池组可以分为三种类型：磷酸铁锂动力电池、钴酸锂动力电池和三元材料动力电池。

其中，磷酸铁锂动力电池具有安全性好、寿命长等优点；钴酸锂动力电池具有能量密度高、功率密度大等优点；三元材料动力电池则兼顾了两者之间的优点。

5. 动力电池组的维护与保养为了延长动力电池组的使用寿命和保证其性能稳定，需要进行定期维护和保养。

具体措施包括：避免过度放电或充电、避免长时间存储、定期检查温控系统和安全保护装置等。

三、结论通过对动力电池组成结构的深入了解，我们可以更好地理解电动汽车技术的本质，并为选购电动汽车提供参考。

同时，对于使用电动汽车的用户来说，定期维护和保养动力电池组也是确保其安全性和性能稳定的重要措施。

动力电池系统结构动力电池系统是现代电动汽车和混合动力汽车的核心组成部分，其结构复杂且精密，以确保电池的安全、高效和长寿命运行。

本文将详细介绍动力电池系统的基本结构。

一、电池模组电池模组是动力电池系统的基本单元，由多个单体电池组成。

这些单体电池通常由锂电池、镍氢电池或铅酸电池等组成，它们被整齐地排列在一起，并通过串联和并联的方式连接在一起，以提供所需的电压和电流。

电池模组的主要功能是储存和释放电能，为车辆的启动、行驶和加速提供动力。

二、电池管理系统电池管理系统（BMS）是动力电池系统的核心组成部分，负责监控和管理电池的运行状态。

BMS可以确保电池的安全运行，防止过充电、过放电和电池温度过高。

BMS还可以对电池的电量进行估算，以帮助驾驶员了解电池的剩余电量，并为其充电提供指导。

三、冷却系统由于电池在充电和放电过程中会产生大量的热量，因此需要冷却系统来保持电池的温度在安全范围内。

冷却系统通常包括散热器、风扇、水泵等部件，以确保电池在最佳的温度下运行。

四、外壳和结构件动力电池系统的外壳和结构件是整个系统的支撑和保护层。

它们需要承受来自车辆的冲击和振动，同时还需要防止电池在意外情况下的损坏。

因此，外壳和结构件需要具有高强度和耐久性。

五、连接线路和插件连接线路和插件是将各个电池模组连接在一起的关键部件。

它们必须能够承受高电流和高温，同时还需要具备防水、防火等特性，以确保电池系统的安全运行。

动力电池系统结构复杂且精密，包括电池模组、电池管理系统、冷却系统、外壳和结构件以及连接线路和插件等组成部分。

这些部件协同工作，以确保电池的安全、高效和长寿命运行，为电动汽车和混合动力汽车的行驶提供动力。

动力电池系统是现代电动汽车和混合动力汽车的核心组成部分，其结构复杂且精密，以确保电池的安全、高效和长寿命运行。

下面，我们将深入探讨动力电池系统的结构。

电芯：这是动力电池系统的基本单元，通常由正极材料、负极材料、电解质和隔膜组成。

动力电池系统简介术语解释缩略语描述BMS电池管理系统Battery Management SystemCSC电池监控单元Cell Supervision CircuitBMU电池管理单元Battery Management UnitTCB温度控制板Temperature Control BoardPDM功率分配模块Power Distribution ModuleBPM后备电源模块Backup Power ModuleCAN控制器局域网Controller Area NetworkSOC荷电状态State of ChargeSOH健康状态State of HealthNTC负温度系数Negative Temperature CoefficientA-CAN BMU与整车HCU通信所使用的CANC-CAN BUM与CSC通讯所使用的CANCH-CAN BMU与充电机通讯所使用的CANMSD维护开关Manual Service Disconnect动力电池系统构成01 0302 04电池箱高压盒热管理附件高低压线束电池箱在整车中的位置（大巴示例）1.底盘上表面（最常见）2.尾部正后方（最常见）3.尾部侧面（常见）4.顶部（不常见）电池箱1.高压连接器正2.高压连接器负3.加热输出4.加热输入5.低压输入6.低压输出7.维护开关（MSD）插座8.气压平衡阀（上盖）9.工装挂钩10.警示标识（踩踏、触摸高压）气压平衡阀平衡阀外侧平衡阀内侧MSD组件（带Fuse）MSD组件（不带Fuse）1.箱盖2.箱体密封垫3.电池监控单元（CSC）4.铜巴5.模组6.箱体7.气压平衡阀依据GB4208《外壳防护等级（IP代码）》，公司产品达到IP67.IP676-防止金属件接近危险部件/尘封（最高为6级）●直径1.0mm的金属件不能进入壳内●尘密效果：无灰尘进入7-防短时间浸水影响（最高为8级）●静止水深：<1m●浸入时间：≤30min1.铝巴2.温度采样线3.电压采样线4.模组总正5.模组总负123模组（Module）模组爆炸图1.顶盖绝缘片板2.线束板3.电芯4.侧板5.端板6.底板电芯直接封装在壳体内，温度采样点和电压采样点如图所示。

动力电池系统结构
1.电池单体：
电池单体是动力电池系统的最基本组成部分，通常采用锂离子电池。

它由一对正负极和介于其间的电解质组成。

电池单体的性能指标如电压、容量和能量密度等直接影响整个电池系统的性能。

2.电池模块：
电池模块是由多个电池单体组成的单元。

它通常由电池单体、电池管理系统（BMS）和外壳组成。

电池单体通过连接电极和电线与BMS相连，BMS负责对电池进行监控和管理。

外壳则提供保护和支撑。

3.电池组：
电池组是由多个电池模块组成的集合体，通过连接电池模块之间的电线连接在一起。

电池组的容量和电压由电池模块的数量和连接方式决定。

电池组一般放置在电动车辆的底盘或车身的特定位置。

4.管理系统：
电池管理系统（BMS）是整个动力电池系统的核心部分。

它通过检测和控制系统中的温度、电压、电流和电荷等参数，对电池进行实时监测和管理。

BMS可以保护和延长电池的使用寿命，提高电池的工作效率。

5.外围设备：
外围设备包括充电器、DC/DC转换器和电气保护装置等。

充电器用于将外部电源转换为适合电池组充电的电能。

DC/DC转换器则将电池组的直流电能转换为车辆所需的直流电能。

电气保护装置用于监测和保护系统中的电路，防止电池过充、过放和短路等故障。

动力电池系统结构动力电池系统结构引言：动力电池系统是新能源汽车的重要组成部分，其结构对于车辆的性能和安全性具有关键影响。

本文将详细介绍动力电池系统的结构，并对每个部分进行细化说明。

一、电池单体1.1 电池单体概述1.2 电池单体参数1.2.1 容量1.2.2 电压1.2.3 内阻1.2.4 能量密度1.2.5 其他参数二、电池模块2.1 电池模块概述2.2 电池模块组成2.2.1 电池单体连接方式 2.2.2 电池模块防护措施 2.2.3 冷却系统2.2.4 控制电路三、电池包3.1 电池包概述3.2 电池包组成3.2.1 电池模块连接方式 3.2.2 电池包绝缘措施 3.2.3 电池管理系统3.2.4 热管理系统四、电池系统4.1 电池系统概述4.2 电池系统组成4.2.1 电池包连接方式 4.2.2 电池冷却系统4.2.3 电池热管理系统4.2.4 电池管理系统五、电池系统和整车的接口5.1 电池系统和整车的接口概述5.2 电池系统和整车的通信接口 5.2.1 CAN总线5.2.2 LIN总线5.2.3 其他通信接口5.3 电池系统和整车的电气接口 5.3.1 电池正负极连接5.3.2 信号线连接5.3.3 其他电气接口附件：1.电池单体参数表2.电池模块连接方式图3.电池包组成示意图4.电池系统组成图法律名词及注释：1.动力电池：指用于驱动电动汽车或混合动力汽车的高能量密度储能设备。

2.新能源汽车：指使用动力电池或其他新能源技术作为动力来源的汽车。

3.容量：指电池所能存储的电荷量。

4.电压：指电池正负极之间的电位差。

5.内阻：指电池内部的电阻。

6.能量密度：指单位体积或单位质量内所储存的能量量。

7.电池模块：由多个电池单体组成的模块。

8.电池包：由多个电池模块组成的包装。

9.电池管理系统：用于监控、管理电池状态和保护电池的系统。

10.热管理系统：用于控制电池温度的系统。

动力电池系统结构动力电池系统是电动汽车的核心部分，其结构通常由以下几个主要部分组成：1.电芯：电芯是动力电池系统的基本单元，通常由正极、负极、电解液和隔膜组成。

电芯的主要作用是将化学能转化为电能，并存储和释放能量。

动力电池系统的性能和寿命取决于电芯的品质和设计。

2.电池模组：电池模组是由多个电芯组成的单元，通常包含电路板、连接器和结构件等。

模组的主要作用是将电芯串联或并联起来，以实现更高的电压或更大的容量。

同时，模组还对电芯进行保护和管理，确保电池系统的安全和稳定运行。

3.电池包：电池包是由多个电池模组组成的盒子，通常包含热管理系统、电气系统和结构件等。

电池包的主要作用是提供电池系统的物理防护和电气连接，同时对电池模组进行管理和保护。

4.热管理系统：热管理系统是动力电池系统的重要组成部分，用于控制电池的温度和湿度，确保电池在最佳的工作环境下运行。

热管理系统通常采用液体冷却、空气冷却或相变材料冷却等方式，根据具体需求进行选择。

5.电气控制系统：电气控制系统是动力电池系统的核心部分，用于控制电池的充放电过程，确保电池的安全和稳定运行。

电气控制系统通常由电路板、传感器和执行器等组成，能够监测电池的状态和参数，对电池进行保护和控制。

6.结构件：结构件是动力电池系统的支撑和固定部分，用于将电池系统组装到车辆中，并确保其稳定性和安全性。

结构件通常由铝合金、钢材等材料制成，能够承受外部冲击和振动的影响。

此外，动力电池系统还包括一些其他辅助部件，如充电口、电缆、插头等，用于实现电池的充电和数据通信等功能。

这些辅助部件的设计和选型需要根据具体的应用场景和使用需求进行选择。

总的来说，动力电池系统的结构是一个复杂而精细的系统，各个组成部分协同工作，共同实现电动汽车的动力输出和能量管理。

随着电动汽车技术的不断发展和创新，动力电池系统的结构和技术也在不断升级和完善。

4-1动力电池系统的结构组成1、动力电池模组动力电池模组是动力电池系统的最基本单元，由多个电池芯片或电芯组成。

它们通过约束和接触器连接成一整体，实现电极之间的串联或并联，提供蓄电池的容量和电压。

这些模块完全封装在金属外壳内，使它们具有良好的机械和热性能，可以防止短路和热失控。

2、电池管理系统（BMS）电池管理系统（BMS）是动力电池系统的核心组件，许多安全和性能指标的实现都依赖于它。

除了保护电池于超过充电，过放电和过温过程中产生的电化学腐蚀之外，它还能管理充电和放电的过程，例如确定允许充电和放电的最大电流，最大电压以及剩余电池容量等参数。

BMS还具有完整的通信和诊断功能，可帮助车辆系统管理和辅助维护人员监测和管理电池系统的健康状况。

3、电力控制器（PCU）电力控制器（PCU）是连接电池和功率系统之间的一个与切断开关类似的设备。

它确保电池输出电流和电压被正确地传递到电动机或发生器中。

这意味着PCU能够调整电压和电流来保持作为动力来源的电池的性能，同时使负载系统能够以最高效率运行。

PCU还提供了超速制动系统和紧急切断开关，以确保在紧急情况下完成安全停止。

4、通信控制器通信控制器负责管理电池和网络之间的数据和控制信号传输。

Battery Supervisor Assembly（BSA）与整车公司（OEM）之间的通信通常是CAN（Controller Area Network），它还必须确保BMS和PCU之间使用的电信号正确匹配。

通信控制器还承担车辆协议堆栈的责任，以便与其他特定汽车控制单元进行通信。

5、电气机械件6、充电系统充电系统包括充电器、充电插头和连接线等等，它们是通过充电方式向动力电池系统中提供电力，使电池能够储存电力。

充电系统的设计必须考虑充电模式、充电速度、输入电压和电流等等因素，以确保整个系统在任何给定条件下都能够安全、有效、高效地工作。

7、冷却系统冷却系统通过对电池模块或整个电池系统的控制来保持稳定的温度。
