锅炉控制系统的组态设计随着现代科技的发展,锅炉控制系统的自动化程度不断提高,使得锅炉的控制更加精确、安全、可靠。
而锅炉控制系统的组态设计则是实现锅炉自动化控制的重要环节。
本文将介绍锅炉控制系统组态设计的基本概念、设计过程、实施方法及其优势与不足。
锅炉控制系统是指实现锅炉自动化控制的系统,通常包括控制器、执行器、传感器、作用器等几个部分。
而锅炉控制系统组态设计则是根据锅炉控制的要求,将各个部件组合在一起,形成可靠、灵活、易于维护的控制系统,以满足锅炉运行的安全、稳定、高效等要求。
1、锅炉控制要求的分析首先需要根据锅炉的类型、容量、运行方式等因素,明确锅炉所需要的控制方式和控制要求,比如锅炉水位、压力、温度、流量、烟气排放等控制参数的范围、变化规律和控制策略等。
2、硬件配置和组态方案的制定根据锅炉控制要求,选取适合的控制器、执行器、传感器、作用器等硬件设备,并制定相应的组态方案,确定各个控制设备的接口、信号传输方式、数据处理方法等。
3、软件编程和参数设置将硬件配置和组态方案转化为软件程序,编写相应的控制逻辑、算法、监视功能等,设置控制参数、告警参数、维护参数等,完成控制系统的组态设计。
4、测试和调试在安装设备、连接线路、调试程序后,进行系统的测试和调试,检查控制器、执行器、传感器、作用器等硬件设备和软件功能的性能和稳定性。
并对发现的不足之处进行进一步的优化和完善。
5、运行维护在控制系统投入使用后,需要定期检查和维护,比如检查控制器、执行器、传感器、作用器等设备的性能,更新控制程序,修复故障等。
1、分层设计将控制系统分为硬件层和软件层,针对硬件和软件各自进行优化,提高系统的性能和可靠性。
同时可以利用分层设计,实现控制器的模块化和可重用性。
2、模块化设计将整个控制系统分为多个相对独立的模块,每个模块负责不同的控制功能,模块之间相互协调、通讯,实现系统的高效、灵活、可扩展性。
3、数据分离设计将控制过程中的各种信号和数据进行分离,采用标准化的数据格式和传输方式,方便数据的处理和存储,提高数据的可靠性和安全性。
基于组态软件的锅炉监控系统摘要本次设计以力控组态软件实时监控锅炉控制系统为背景,主要内容是熟悉北京三维力控科技公司的全中文工控组态软件ForceControl6.1 设计锅炉温度监控系统,在提高仿真水平的同时,也对锅炉控制实物进行了学习。
本文首先说明了自己对锅炉的认识并对锅炉的控制系统做了简单的介绍,其中重点阐述了力控组态软件的仿真步骤,然后又对ADAM-5000/TCP锅炉集散控制系统和西门子S7-200 PLC做了简单介绍。
本次毕业设计全是本组成员摸索而成,靠我们自己的能力完成。
介绍了为什么选择ForceControl6.1组态软件,如何绘制组态图和动画的连接,然后又对锅炉控制对象工艺流程做了说明,其中包括了锅炉液位流量控制,温度控制等系统原理等。
将组态软件和ADAM-5000/TCP锅炉集散控制系统或PLC连接来实现锅炉温度检测的步骤做了简单的说明。
关键词:锅炉控制, ForceControl6.1,ADAM-5000/TCP,PLCBoiler monitoring system based on configuration softwareABSTRACTThe design of force control configuration software real-time monitoring of boiler control system as the background , the main content that is familiar with Beijing three-dimensional power-control technology companies in the whole Chinese industrial control configuration software ForceControl6.1 design of boiler temperature control system , in improving the simulation level at the same , also on the boiler control object of study .This paper first explains his own understanding of boiler and boiler control system are briefly introduced in the paper ,which focuses on force control configuration software in the simulation steps , and then on the ADAM—5000/TCP boiler distributed control system and Siemens S7-200PLC was briefly introduced . This graduation design is a member of this group to explore and become, on our own ability to complete. Describes why choose ForceControl6.1 configuration software, how to draw the configuration graph and animation connection, and then on the boiler control object processes is described, including the boiler liquid level control, temperature control system principle. The configuration software and ADAM-5000/TCP boiler distributed control system or PLC connection to achieve the boiler temperature testing steps to do a simple explanation.KEY WORDS: boiler control, ForceControl6.1 ADAM-5000/TCP, PLC目录前言 (1)第1章基于DCS的锅炉监控系统 (2)1.1 DCS介绍 (2)1.2锅炉概述及其监控 (4)1.2.1 锅炉概述 (4)1.2.2 锅炉监控 (4)1.2.3 仪器仪表简介 (6)1.3 组态软件的选择 (11)第2章ForceControl6.1 (12)2.1力控介绍 (12)2.1.1组态软件的概念 (12)2.1.2力控的特点 (12)第3章锅炉组态界面的设计 (15)3.1 组态画面的绘制 (15)3.1.1 力控集成环境 (15)3.1.2力控组态 (16)3.2定义外设I/O连接 (18)3.3定义数据库点及数据连接 (19)3.4动画连接 (22)3.5系统程序清单 (24)3.6系统程序调试 (28)第4章力控与锅炉连接的尝试 (32)4.1 力控和ADAM-5000/TCP的通讯 (32)4.1.1 信号表 (32)4.2 力控和ADAM的连接 (34)4.3自由口通讯 (37)4.3.1通讯协议 (37)4.3.2 PLC程序执行 (38)4.4力控和S7-200的通讯 (39)4.5 串口调试 (39)第5章设计存在的问题 (41)5.1 做的不是实物 (41)5.2 报警没有设置好声音 (41)5.3 没有进行推广 (41)结论 (42)谢辞 (43)参考文献 (44)外文资料翻译 (45)前言随着我国工业的发展,组态软件是实现人机界面的好途径。

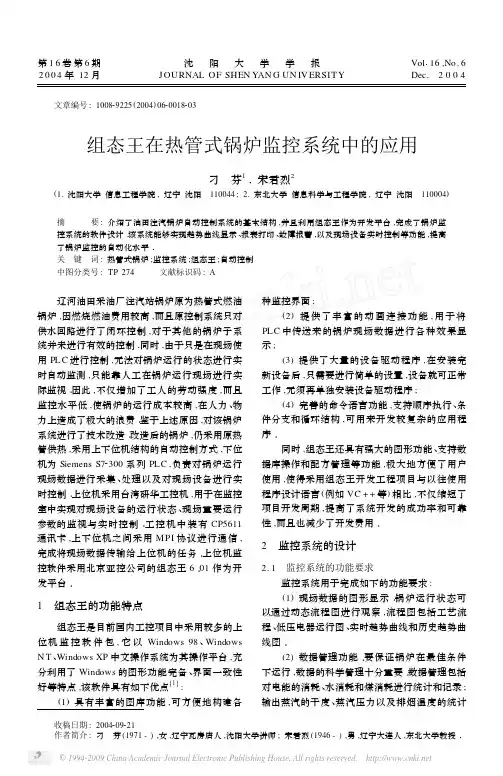

收稿日期:2004209221作者简介:刁 芬(1971-),女,辽宁瓦房店人,沈阳大学讲师;宋君烈(1946-),男,辽宁大连人,东北大学教授・第16卷第6期2004年12月沈阳大学学报J OURNAL OF SHEN YAN G UN IV ERSIT Y Vol 116,No.6Dec.2004文章编号:100829225(2004)0620018203组态王在热管式锅炉监控系统中的应用刁 芬1,宋君烈2(1.沈阳大学信息工程学院,辽宁沈阳 110044; 2.东北大学信息科学与工程学院,辽宁沈阳 110004)摘 要:介绍了油田注汽锅炉自动控制系统的基本结构,并且利用组态王作为开发平台,完成了锅炉监控系统的软件设计・该系统能够实现趋势曲线显示、报表打印、故障报警,以及现场设备实时控制等功能,提高了锅炉监控的自动化水平・关 键 词:热管式锅炉;监控系统;组态王;自动控制中图分类号:TP 274 文献标识码:A辽河油田采油厂注汽站锅炉原为热管式燃油锅炉,因燃烧燃油费用较高,而且原控制系统只对供水回路进行了闭环控制,对于其他的锅炉子系统并未进行有效的控制,同时,由于只是在现场使用PLC 进行控制,无法对锅炉运行的状态进行实时自动监测,只能靠人工在锅炉运行现场进行实际监视・因此,不仅增加了工人的劳动强度,而且监控水平低,使锅炉的运行成本较高,在人力、物力上造成了极大的浪费・鉴于上述原因,对该锅炉系统进行了技术改造・改造后的锅炉,仍采用原热管供热,采用上下位机结构的自动控制方式,下位机为Siemens S72300系列PLC ,负责对锅炉运行现场数据进行采集、处理以及对现场设备进行实时控制・上位机采用台湾研华工控机,用于在监控室中实现对现场设备的运行状态、现场重要运行参数的监视与实时控制・工控机中装有CP5611通讯卡,上下位机之间采用MPI 协议进行通信,完成将现场数据传输给上位机的任务・上位机监控软件采用北京亚控公司的组态王6・01作为开发平台・1 组态王的功能特点组态王是目前国内工控项目中采用较多的上位机监控软件包,它以Windows 98、Windows N T 、Windows XP 中文操作系统为其操作平台,充分利用了Windows 的图形功能完备、界面一致性好等特点,该软件具有如下优点[1]:(1)具有丰富的图库功能,可方便地构建各种监控界面;(2)提供了丰富的动画连接功能,用于将PLC 中传送来的锅炉现场数据进行各种效果显示;(3)提供了大量的设备驱动程序,在安装完新设备后,只需要进行简单的设置,设备就可正常工作,无须再单独安装设备驱动程序;(4)完善的命令语言功能,支持顺序执行、条件分支和循环结构,可用来开发较复杂的应用程序・同时,组态王还具有强大的图形功能、支持数据库操作和配方管理等功能,极大地方便了用户使用,使得采用组态王开发工程项目与以往使用程序设计语言(例如VC ++等)相比,不仅缩短了项目开发周期,提高了系统开发的成功率和可靠性,而且也减少了开发费用・2 监控系统的设计2.1 监控系统的功能要求监控系统用于完成如下的功能要求:(1)现场数据的图形显示・锅炉运行状态可以通过动态流程图进行观察,流程图包括工艺流程、低压电器运行图、实时趋势曲线和历史趋势曲线图・(2)数据管理功能・要保证锅炉在最佳条件下运行,数据的科学管理十分重要・数据管理包括对电能的消耗、水消耗和煤消耗进行统计和记录;输出蒸汽的干度、蒸汽压力以及排烟温度的统计和记录;并根据上述参数实时计算能量输出、能源消耗、锅炉的热效率,并按班、日、月、年进行累计和打印,提高科学管理水平・(3)监控管理・为保证锅炉安全运行,要对煤粉仓料位和温度、给水系统运行状况、输出蒸汽参数、灰罐料位状态、排烟温度、仪用空气压力以及变频器的运行状态等进行实时自动监控,当发生异常情况时,要及时发出报警信号,同时将报警时间、参数现行值和报警值记录到硬盘中,为系统分析提供依据・2.2 监控界面的设计[2](1)系统控制主画面・系统控制主画面是登录到本系统的起始画面,由该画面的主菜单可以进入系统所有画面,站负责人可以为其他人员配置操作级别・另外,日、月和年报表打印操作也在该界面完成・锅炉控制系统主画面见图1・图1 控制系统主画面(2)设备调试主画面・对现场设备的控制有手动和自动两种方式,可以通过改变锅炉现场控制柜上的选择开关的位置进行选择・选择手动方式时,可以由操作工人手动控制设备的启停;选择自动后,还可以对设备选择自动和调试两种工作状态・在自动工作状态下,设备完全由PLC 按照流程进行控制,不需要操作人员处理,即全自动・调试工作状态主要用于系统刚投入使用时要对现场设备进行频繁调试的情况下・在系统自动运行时,若想对某台设备进行单独操作,可以在设备控制界面下,按下调试按钮,使该设备由全自动工作状态变为调试状态,此时可以实现直接在上位机画面中用鼠标控制设备的启停・设备调试画面见图2・(3)报警参数设置画面・在该画面上,操作人员可以设定报警参数的报警限・当设备及系统运行参数超过所设定的报警限时,就会发出参数异常报警・(4)实时趋势曲线画面・实时趋势曲线画面主要完成锅炉运行过程中的一些重要参数,如炉膛负压、蒸汽压力、管壁温度、排烟温度、变频器输出频率等的实时曲线的绘制与显示・(5)历史趋势曲线画面・本系统还设计了历史趋势曲线画面,其任务是完成对现场参数的历史趋势曲线的绘制与显示・历史画面供现场人员查看锅炉运行参数的历史趋势,以便了解前一段时间生产状况或者对比最近一段时间的锅炉运行情况,也便于在系统出现故障时为查找故障提供更多的依据・图2 设备调试画面91第6期 刁 芬等:组态王在热管式锅炉监控系统中的应用(6)系统画面、低压配电图画面・系统画面用来显示系统工艺流程、设备运行状态以及主要参数的实时显示・低压配电图画面用于显示低压系统配电图,以及主要设备的运行状态,用红色代表设备运行状态,用绿色表示停机状态・(7)变频控制画面・变频控制画面完成变频器频率控制,与设备控制类似,频率控制也分为手动与自动两种运行方式,选择手动方式后,可以旋转控制柜上的电位器调节输出频率・选择自动后,输出频率可以选择自动和调试两种工作状态:①自动工作状态:输出频率完全由PLC按照流程进行调节,不需要操作人员处理,即全自动运行・②调试工作状态:在系统自动运行时,若要对某台设备的输出频率单独进行调节,可以在该画面下,按下“调试”按钮,直接控制变频器的输出频率・变频控制画面见图3・图3 变频控制画面3 结 语目前,该系统已经成功投入辽河油田采油厂注汽站锅炉的使用中,系统运行稳定,达到了预期的设计效果・采用组态王作为监控软件的开发平台,不仅缩短软件的开发周期,而且节约了开发成本,收到了事半功倍的效果・参考文献:[1]孙旭霞・工业自动化通用组态软件2组态王的功能分析及应用[J]・仪器仪表用户,2001,8(4):29-31・[2]杜晓东・用组态王及VB开发泵试验软件[J]・甘肃科学学报,2003,15(3):105-109・Application of KingView in Monitoring and Controlling System of Tubular BoilerDIA O Fen1,S ON G J unlie2(1.School of Information Engineering,Shenyang University,Shenyang110044,China;2.College of Information Science& Engineering,Northeastern University,Shenyang110004,China)Abstract:The basic structure of the automatic control system for the vapor2injected boiler used in the oil field is introduced.The software for the monitoring and controlling system is developed using K ingView as developing platform.This system has the functions of displaying the trend curves,printing reports, alarming for the abnormal condition,and real2time controlling for the equipments in the field,etc.The automation level of the monitoring and controlling of the boiler is improved by using this system.K ey w ords:tubular boiler;monitoring and controlling system;K ingView;automatic control【责任编辑 王立欣】02沈 阳 大 学 学 报 第16卷。
基于组态软件的供暖锅炉监控系统设计摘要工业锅炉是采暖供热系统的核心设备,它的主要任务是安全可靠、经济有效地把燃料的化学能转化为热能,进而将热能传递给水,生产出满足需要的蒸汽或热水。
本文主要介绍的是通过组态软件(MCGS)做成的一套锅炉监控系统。
大家都知道我们可以把锅炉分为三个相对独立的环节去控制:燃烧系统的控制,汽包液位的控制,过热蒸汽温度的控制。
本文也采用了这样的分环节控制的方法。
首先,用炉膛内的压力与饱和蒸汽的压力组成串级控制系统去控制燃料的供给量,继而控制了燃烧系统。
当然为了安全起见我们还必须用一个压力传感器去测量炉膛内的压力。
其次,用饱和蒸汽的温度和汽包的水位组成串级控制去控制给水量,继而控制汽包的水位。
最后,用过了减温器的蒸汽的温度与过热后的蒸汽的温度组成串级控制去控制减温水的供给量,继而控制过热蒸汽的温度。
该系统具有数据采集实时控制,在线查询等功能,同时能够通过一些简单的传统控制(PID 控制)对其进行相对稳定的控制。
本文针对过路系统三个环节中的每个环节的单独控制(燃烧系统控制,汽包液位控制,过热蒸汽温度控制),得到了比较稳定的锅炉系统,同时又对其进行了较为良好的监控。
关键词:组态软件;锅炉;串级控制;安全目录第1章引言 (1)1.1 锅炉研究的背景和意义 (1)1.2 锅炉研究的现状和存在的问题......................................第 2 章 MCGS 组态软件介绍 (4)2.1 MCGS 简介 (4)2.2 MCGS 的功能和特点 (5)2.3 MCGS 的构成 (7)2.4 MCGS 的工作方式 (7)2.5 MCGS 的操作方式 (9)2.6 组建工程的一般过程 (11)第 3 章锅炉工艺流程 ...................................................3.1 锅炉工艺流程简介 (14)3.2 锅炉控制中的控制参数 (15)3.2.1 锅炉中的主要控制参数 (15)3.2.2 锅炉参数之间的内在关系 (15)3.3 锅炉设备的控制系统 (16)3.3.1 锅炉汽包水位控制 (16)3.3.2 锅炉燃烧系统的控制 (16)3.3.3 过热蒸汽系统的控制 (17)3.4 相关对象的动态特性 (18)3.4.1 汽包水位的动态特性 (18)3.4.2 压力的动态特性 (20)第 4 章锅炉监控系统设计 (23)4.1 设计方案 (23)4.1.1 汽包水位控制系统设计 (23)4.1.2 燃烧控制系统的设计 (24)4.1.3 过热蒸汽温度控制 (25)4.2 工程的组态 (26)4.2.1 基于 MCGS 组态软件的人机界面图 (26)4.2.2 组态过程 (28)4.3 脚本程序说明 (31)4.4 系统简介 (32)4.4.1 监控系统的功能 (32)4.4.2 实施方式 (34)第5章 MCGS 环境下系统的模拟运行结果 (36)第 6 章仪表选型、清单及概算 (40)6.1 仪表选型 (40)6.1.1 执行器 (40)6.1.2 温度测量仪表的选型 (40)6.1.3 压力测量仪表的选型 (41)6.1.4 液位测量仪表的选型 (41)6.2 仪表清单 (43)6.3 工程概算 (43)第7章结束语 (44)参考文献 (45)致谢 (47)第1章引言1.1锅炉研究的背景和意义工业锅炉是采暖供热系统的核心设备,它的主要任务是安全可靠、经济有效地把燃料的化学能转化为热能,进而将热能传递给水,生产出满足需要的蒸汽或热水。
基于组态软件和PLC的锅炉水处理自动监控系统1 前言计算机监控系统是采用集中监测、集中控制、集中显示、集中管理、集中保存的系统,融合了较先进的自动化技术、计算机技术、通讯技术、故障诊断技术和软件技术,广泛应用在化工、供暖、机械、供水、水处理等多个领域,在工业生产中发挥越来越显著的作用。
在满足锅炉连续、安全、稳定的前提下,本文介绍了集工业控制计算机、组态软件、PLC(可编程控制器)、变频器于一体的锅炉水处理自动监控系统。

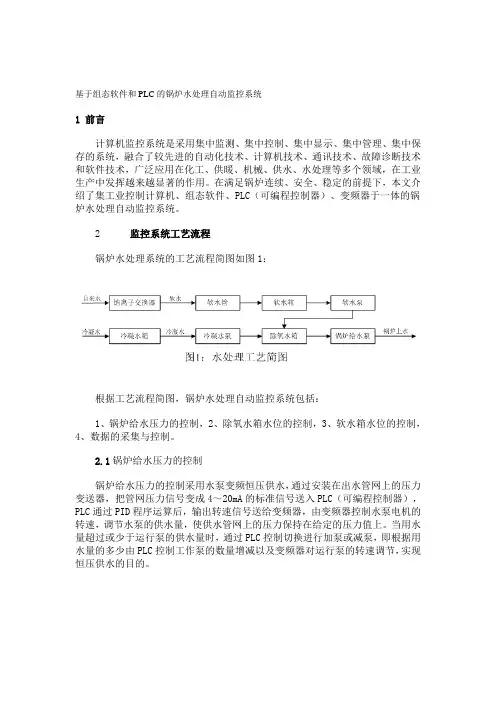

2 监控系统工艺流程锅炉水处理系统的工艺流程简图如图1:根据工艺流程简图,锅炉水处理自动监控系统包括:1、锅炉给水压力的控制,2、除氧水箱水位的控制,3、软水箱水位的控制,4、数据的采集与控制。
2.1锅炉给水压力的控制锅炉给水压力的控制采用水泵变频恒压供水,通过安装在出水管网上的压力变送器,把管网压力信号变成4~20mA的标准信号送入PLC(可编程控制器),PLC通过PID程序运算后,输出转速信号送给变频器,由变频器控制水泵电机的转速,调节水泵的供水量,使供水管网上的压力保持在给定的压力值上。
当用水量超过或少于运行泵的供水量时,通过PLC控制切换进行加泵或减泵,即根据用水量的多少由PLC控制工作泵的数量增减以及变频器对运行泵的转速调节,实现恒压供水的目的。
变频恒压供水原理图如图2:2.2除氧水箱水位的控制除氧水箱水位的控制采用水泵变频与工频供水,通过安装在除氧水箱上的差压变送器,把水箱水位信号转变成4~20mA的标准信号送入PLC,PLC通过PID 程序运算后,得出输出信号给变频器,由变频器控制电机的转速,调节水箱给水量,使除氧水箱的水位保持在给定的水位上。
给除氧水箱供水还包括冷凝水箱水位的控制,当冷凝水箱水位高时,启动冷凝水泵,当冷凝水箱水位低时,停止冷凝水泵,防止冷凝水箱出现溢流现象,减少水源浪费。
根据除氧水箱水位的高低,由PLC控制软水泵和冷凝水泵数量及变频器对软水泵的转速调节,实现恒水位供水。
基于PLC的锅炉温度控制系统设计方案目录摘要 (1)第一章绪论 (3)1.1课题背景及研究目的和意义 (3)1.2国内外研究现状 (3)1.3项目研究内容 (4)第二章 PLC和组态软件基础 (5)2.1可编程控制器基础 (5)2.1.1可编程控制器的产生和应用 (5)2.1.2可编程控制器的组成和工作原理 ············错误!未定义书签。
2.1.3可编程控制器的分类及特点 (7)2.2组态软件的基础 (8)2.2.1组态的定义 (8)2.2.2组态王软件的特点 (8)2.2.3组态王软件仿真的基本方法 (8)第三章 PLC控制系统的硬件设计 (9)3.1 PLC控制系统设计的基本原则和步骤 (9)3.1.1 PLC控制系统设计的基本原则 (9)3.1.2 PLC控制系统设计的一般步骤 (9)3.1.3 PLC程序设计的一般步骤 (10)3.2 PLC的选型和硬件配置 (11)3.2.1 PLC型号的选择 (11)3.2.2 S7-200CPU的选择 (12)3.2.3 EM235模拟量输入/输出模块 (12)3.2.5 可控硅加热装置简介 (12)3.3 系统整体设计方案和电气连接图 (13)3.4 PLC控制器的设计 (14)3.4.1 控制系统数学模型的建立 (14)3.4.2 PID控制及参数整定 (14)第四章 PLC控制系统的软件设计 (16)4.1 PLC程序设计的方法 (16)4.2 编程软件STEP7--Micro/WIN 概述 (17)4.2.1 STEP7--Micro/WIN 简单介绍 (17)4.2.2 计算机与PLC的通信 (18)4.3 程序设计 (18)4.3.1程序设计思路 (18)4.3.2 PID指令向导 (19)4.3.3 控制程序及分析 (25)第五章组态画面的设计 (29)5.1组态变量的建立及设备连接 (29)5.1.1新建项目 (29)5.2创建组态画面 (33)5.2.1新建主画面 (33)5.2.2新建PID参数设定窗口 (34)5.2.3新建数据报表 (34)5.2.4新建实时曲线 (35)5.2.5新建历史曲线 (35)5.2.6新建报警窗口 (36)第六章系统测试 (37)6.1启动组态王 (37)6.2实时曲线观察 (38)6.3分析历史趋势曲线 (38)6.4查看数据报表 (40)结束语 (43)参考文献 (44)摘要从上世纪80年代至90年代中期,PLC得到了快速的发展,在这时期,PLC在处理模拟量能力、数字运算能力、人机接口能力和网络能力得到大幅度提高,PLC 逐渐进入过程控制领域,在某些应用上取代了在过程控制领域处于统治地位的DCS系统。
优秀论文审核通过未经允许切勿外传摘要可编程控制器是一种应用很广泛的自动控制装置,它将传统的继电器控制技术、计算机技术和通讯技术融为一体,具有控制能力强、操作灵活方便、可靠性高、适宜长期连续工作的特点,非常适合温度控制的要求。
在工业领域,随着自动化程度的迅速提高,用户对控制系统的过程监控要求越来越高,人机界面的出现正好满足了用户这一需求。
人机界面可以对控制系统进行全面监控,包括过程监测、报警提示、数据记录等功能,从而使控制系统变得操作人性化、过程可视化,在自动控制领域的作用日益显著。
本文主要介绍了基于西门子公司S7-200系列的可编程控制器和亚控公司的组态软件组态王的炉温控制系统的设计方案。
编程时调用了编程软件STEP 7 -Micro WIN中自带的PID控制模块,使得程序更为简洁,运行速度更为理想。
利用组态软件组态王设计人机界面,实现控制系统的实时监控、数据的实时采样与处理。
实验证明,此系统具有快、准、稳等优点,在工业温度控制领域能够广泛应用。
关键词:温度控制可编程控制器人机界面组态王目录第一章前言 (1)1.1项目背景、意义 (1)1.2温控系统的现状 (2)1.3项目研究内容 (3)第二章PLC和HMI基础 (5)2.1可编程控制器基础 (5)2.1.1可编程控制器的产生和应用 (5)2.1.2可编程控制器的组成和工作原理 (5)2.1.3可编程控制器的分类及特点 (8)2.2人机界面基础 (8)2.2.1人机界面的定义 (8)2.2.2人机界面产品的组成及工作原理 (9)2.2.3人机界面产品的特点 (9)第三章PLC控制系统硬件设计 (10)3.1PLC控制系统设计的基本原则和步骤 (10)3.1.1PLC控制系统设计的基本原则 (10)3.1.2PLC控制系统设计的一般步骤 (11)3.2PLC的选型与硬件配置 (13)3.2.1PLC型号的选择 (13)3.2.2S7-200 CPU的选择 (14)3.2.3EM231模拟量输入模块 (14)3.2.4热电式传感器 (16)3.3IO点分配及电气连接图 (17)3.4PLC控制器的设计 (17)3.4.1控制系统数学模型的建立 (17)3.4.2PID控制及参数整定 (19)第四章PLC控制系统软件设计 (22)4.1PLC程序设计方法 (22)4.2编程软件STEP7--M ICRO WIN概述 (23)4.2.1STEP7-MicroWIN简单介绍 (23)4.2.2梯形图语言特点 (24)4.2.3STEP7-MicroWIN参数设置(通讯设置) (25)4.3程序设计 (27)4.3.1设计思路 (27)4.3.2控制程序流程图 (27)4.3.3梯形图程序 (28)4.3.4PID指令向导的运用 (31)4.3.5语句表(STL)程序 (35)第五章基于组态王的HMI设计 (37)5.1人机界面(HMI)设计 (37)5.1.1监控主界面 (38)5.1.2实时趋势曲线 (39)5.1.3历史趋势曲线 (40)5.1.4报警窗口 (40)5.1.5设定画面 (42)5.2变量设置 (42)5.3动画连接 (44)第六章系统运行结果及分析 (46)6.1系统运行 (46)6.2运行结果分析 (47)6.2.1温度趋势曲线分析 (47)6.2.2报警信息分析 (49)第七章总结 (50)参考文献 (51)致谢 (52)第一章前言1.1项目背景、意义温度控制在电子、冶金、机械等工业领域应用非常广泛。
基于PLC和组态软件的工业锅炉监控系统的设计引言工业锅炉作为工厂的核心设备之一,在工艺生产中起着至关重要的作用。
为了确保工业锅炉的安全运行和有效监控,需要一套可靠的监控系统来实时采集、传输和分析工业锅炉的各项数据。
本文将介绍一种基于PLC(可编程逻辑控制器)和组态软件的工业锅炉监控系统的设计。
设计目标设计目标是实现对工业锅炉的实时监控和数据采集,能够准确获取温度、压力、流量等关键参数,并具备报警功能,以便快速响应异常情况,保证工业锅炉的正常运行。
系统组成PLCPLC是本监控系统的核心控制单元,负责实时采集锅炉的各项数据、控制锅炉的运行以及与组态软件的通信。
PLC采用了可编程的逻辑控制程序,能够根据预设的逻辑条件,自动进行运算、判断和控制。
同时,PLC具备硬件可靠性高、抗干扰能力强等优点,非常适合工业环境下的应用。
为了获取锅炉的各项数据,需要安装相应的传感器。
常见的传感器包括温度传感器、压力传感器、流量传感器等。
这些传感器将实时监测锅炉的工作状态,将获取的数据传输给PLC进行处理和分析。
组态软件组态软件是工业锅炉监控系统的操作界面,用户通过组态软件可以实时查看锅炉的运行状态、参数曲线图和报警信息等。
组态软件支持图形化配置和数据可视化的功能,使得用户可以方便地操作和管理锅炉监控系统。
系统实现数据采集锅炉的各项参数数据通过传感器实时采集到PLC中。
PLC将采集到的数据进行处理和分析,并将处理后的数据传输给组态软件进行显示。
数据采集过程中需要注意数据的准确性和实时性,确保监控系统能够准确反映锅炉的状态。
控制策略PLC作为控制单元,根据预先设定的控制策略,实现对锅炉的精确控制。
根据不同的工艺需求和运行状态,可以设定不同的控制参数,如温度、压力设定值等。
PLC根据设定值和实际值之间的差异,调整锅炉的工作状态,确保锅炉能够稳定运行。
监控系统应具备报警功能,能够及时发现并响应异常情况。
当锅炉的参数超出预设的安全范围时,PLC将通过组态软件发送报警信息,提醒操作人员采取相应的措施。
基于PLC和组态软件的工业锅炉监控系统的设计引言随着工业化的发展,工业锅炉作为一种重要的能源设备,广泛应用于许多行业中。
为了确保工业锅炉的安全性和稳定性,监控系统起到了至关重要的作用。
本文将介绍基于PLC(可编程逻辑控制器)和组态软件的工业锅炉监控系统的设计方案。
系统功能需求1. 温度与压力监控工业锅炉操作过程中,温度和压力是两个重要的参数。
监控系统需要实时获取锅炉的温度和压力数据,并提供报警功能,一旦温度或压力超过预设的安全范围,系统应立即发出警报。
2. 液位控制液位是另一个需要监控的重要参数。
监控系统应能够准确测量锅炉内液体的液位,并能进行液位控制。
当液位过低或过高时,系统应及时发出警报,并自动调节液位。
3. 报警与记录监控系统还应能够记录锅炉的操作过程和控制参数,并能够生成报警记录。
这些记录可以用于分析和故障排除,并有助于提高锅炉的运行效率。
系统设计方案1. 硬件配置1.1 PLC选型PLC作为系统的核心控制器,需要选用性能稳定,功能强大的设备。
常见的PLC品牌有西门子、施耐德等,根据项目的具体需求选择合适的PLC型号。
1.2 传感器选择为了实现温度、压力和液位的监测,需要选择相应的传感器。
温度传感器可以选择热电偶或温度传感器,压力传感器可以选择电容式或电阻式传感器,液位传感器可以选择浮球式或超声波式传感器。
根据实际情况,选择适合的传感器。
1.3 通信模块选择为了将PLC和组态软件连接起来,需要选用合适的通信模块。
常见的通信模块包括以太网模块、串口模块等。
根据系统的通信需求,选用合适的通信模块。
2. 软件配置2.1 PLC编程使用PLC编程软件进行编程,实现对各个传感器和执行器的控制。
根据系统需求,编写逻辑控制程序,包括温度、压力和液位的监测与控制逻辑。
2.2 组态软件配置使用组态软件进行系统的参数配置和界面设计。
组态软件可以实现实时监测和操作界面的设计,包括温度、压力和液位的实时显示,报警功能等。
基于力控组态软件的锅炉监控系统设计报告一、引言锅炉是工业生产中常见的设备之一,它的稳定运行对于保障生产过程的顺利进行至关重要。
为了确保锅炉的安全稳定运行,提高生产效率,需要采用一种有效的监控系统。
本设计报告将介绍一种基于力控组态软件的锅炉监控系统设计方案。
二、系统概述本系统采用力控组态软件,通过采集锅炉的参数数据,并对数据进行处理和分析,实现对锅炉的监控和控制。
系统主要由硬件部分和软件部分组成。
硬件部分包括传感器、数据采集器和控制器。
传感器用于实时采集锅炉的各项参数数据,如温度、压力、流量等。
数据采集器用于将传感器采集到的数据进行处理和传输。
控制器用于对锅炉进行控制,根据监控系统的要求进行相应的操作。
软件部分主要包括数据处理和监控系统。
数据处理部分负责对采集到的锅炉参数数据进行处理和分析,提取关键信息。
监控系统负责监控锅炉的运行状态,并及时发出报警信号。
三、系统设计1.数据采集与传输本系统使用传感器对锅炉的各项参数进行实时采集,包括温度、压力、流量、液位等。
采集到的数据通过数据采集器进行处理和传输。
数据采集器采用现场总线技术,将采集到的数据传输至计算机。
2.数据处理与分析数据处理与分析模块负责对采集到的锅炉参数数据进行处理和分析,提取关键信息,如温度异常、压力过高等。
该模块可以根据不同的需求进行灵活调整,提供多种数据处理算法和分析方法。
3.锅炉状态监控与控制监控系统负责对锅炉的状态进行实时监控,并根据设置的规则进行相应的控制。
当锅炉处于异常状态时,监控系统会及时发出报警信号,提醒操作人员进行处理。
4.用户界面设计本系统用户界面设计简洁明了,便于操作人员使用。
用户可以通过界面实时查看锅炉的运行状态和参数数据,可以设置监控规则和报警方式。
四、系统特点1.功能全面:本系统可以实现对锅炉的全面监控和控制,对各项参数进行实时监测,并进行数据处理和分析,提取关键信息。
2.灵活可调:本系统提供多种数据处理和分析算法,可以根据实际情况进行灵活调整。
西南科技大学专业方向设计报告课程名称:自动化专业方向设计设计名称:基于MCGS的锅炉温度控制系统设计姓名:赵XX学号: 2010XX班级:自动10XX班指导教师:王顺利起止日期: 2013.10.20——2013.11.15 西南科技大学信息工程学院制方向设计任务书学生班级:自动10XX班学生姓名:赵XX 学号:2010XXXX 设计名称:基于MCGS的锅炉温度控制系统设计起止日期:2013.10.20——2013.11.15 指导教师:王顺利方向设计学生日志基于MCGS的锅炉温度控制系统设计摘要:锅炉是工业生产中主要的供热设备。
电力、机械、冶金、化工、民用都需要锅炉提供热量,但是根据行业的不同,对锅炉的大小规模不尽相同。
作为重要的工业设备,在保证其安全和稳定运行的情况下则应考虑其自动生产,提高自动运行能力及工作效率。
本设计基于AE2000B实验设备上模拟现场锅炉温度控制系统,通过西门子S7-200 PLC作为控制器,MCGS 作为上位机,通过通信链接对锅炉温度进行实时监控,同时设计系列联锁,保证系统安全运行。
关键词: 锅炉温度 AE2000B PLC MCGSBased on the MCGS boiler temperature control system design Abstract:The boiler is the main heating equipment in the industrial manufacture.The electric power, the machinery, the metallurgical industry ,the chemical industry and the civil all need the heat the boiler offers. However, according to different industries, The size of the boiler varies from one to another. As an important industrial equipment, if we could ensure its safe and stable operation ,we should consider its automatic production and improve the automatic ability and its working efficiency. This design is based on AE2000B experimental device to simulate the spot boiler temperature control system by using the Siemens S7-200 PLC as the controller and the MCGS as upper machine. Meanwhile, the communication link will supervise the boiler temperature timely and the interlocking series will guarantee the safe operation of the system.Keywords: boiler temperature AE2000B PLC MCGS1 设计目的和意义锅炉生产在国民是工业中占据着重要的地位,早期的锅炉自动化程度很低,监控系统不完善,导致系统故障不断,但是锅炉因为适合各种行业仍然被广泛使用,锅炉的广泛使用使锅炉现代化成为必然。
北方民族大学学士学位论文论文题目:组态王在锅炉液位监控系统中的应用院(部)名称:电气信息工程学院专业:测控技术与仪器学号:20050153北方民族大学教务处制毕业设计(论文)原创性声明和使用授权说明原创性声明本人郑重承诺:所呈交的毕业设计(论文),是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知,除文中特别加以标注和致谢的地方外,不包含其他人或组织已经发表或公布过的研究成果,也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体,均已在文中作了明确的说明并表示了谢意。
作者签名:日期:指导教师签名:日期:使用授权说明本人完全了解大学关于收集、保存、使用毕业设计(论文)的规定,即:按照学校要求提交毕业设计(论文)的印刷本和电子版本;学校有权保存毕业设计(论文)的印刷本和电子版,并提供目录检索与阅览服务;学校可以采用影印、缩印、数字化或其它复制手段保存论文;在不以赢利为目的前提下,学校可以公布论文的部分或全部内容。
作者签名:日期:学位论文原创性声明本人郑重声明:所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外,本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体,均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名:日期:年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定,同意学校保留并向国家有关部门或机构送交论文的复印件和电子版,允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索,可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名:日期:年月日导师签名:日期:年月日摘要针对一个小型锅炉液位监控系统,设计开发了基于组态王的监控系统。
