黑龙江省大庆市九年级上学期期末物理试卷

  • 格式：doc
  • 大小：576.50 KB
  • 文档页数：14

黑龙江省大庆市九年级上学期期末物理试卷姓名:________ 班级:________ 成绩:________一、选择题 (共12题；共24分)1. （2分）(2017·怀柔模拟) 图中杠杆在A端受力F，能表示力F的力臂的是（）A . OA段B . AC段C . OC段D . OB段2. （2分） (2017九上·岱岳期中) 关于热现象，下列说法正确的是（）A . 水结冰后，水分子静止不动B . 夏天吃冰糕时，冰糕周围的“白气”是冰糕升华形成的C . 用零下18℃的盐水使水凝固，此过程中水的内能不变D . 六月栀子花飘香，说明分子在永不停息地做无规则运动3. （2分） (2017九上·重庆期中) 轿车的驾驶位和副驾驶位一般都设有安全带提醒电路，若汽车点火开关S 未接通，电路不工作．S接通后，只要有人坐在其中一个座位上，座位下对应的动合开关S1或S2受压后接通，安全带指示灯点亮同时铃响（灯与铃工作互不影响），提醒他系上安全带后（即将安全带的插头插入连接插座内），安装在插座内对应的动断开关S1′或S2′断开，安全带指示灯熄灭同时铃不响，图中的电路设计符合要求的是（）A .B .C .D .4. （2分）如图所示，在空可乐瓶内滴一滴酒精，用装有气门芯的橡皮塞塞紧瓶口，再用打气筒通过气门芯向瓶内打气。

当气压达到足够大时，塞子将从瓶口冲出，且原来透明的瓶内充满了白雾，这一实验现象表明A . 气体对外界做功，瓶内温度升高，内能减少B . 外界对气体做功，瓶内温度升高，内能增加C . 气体对外界做功，瓶内温度降低，内能减少D . 外界对气体做功，瓶内温度降低，内能增加5. （2分）(2012·无锡) 学习了功率的知识后，小明和几位同学准备开展“比一比谁的功率大”的活动，他们设计了三套方案：①测量出各自的体重、爬楼用的时间和爬楼的高度，算出爬楼的功率并进行比较；②控制爬楼的时间相同，测量出各自的体重、爬楼的高度，算出爬楼做的功并进行比较；③控制爬楼的高度相同，测量出各自的体重、爬楼的时间，算出体重和时间的比值并进行比较，可行的是（）A . 只有①B . 只有①②C . 只有②③D . ①②③都可以6. （2分）(2018·大连) 在抗震救灾中，要空投救灾物资。

物资在加速下落的过程中（）A . 动能不变，重力势能变小B . 动能不变，重力势能不变C . 动能变大，重力势能变小D . 动能变小，重力势能变小7. （2分）如图7-3-7所示电路，闭合开关后，将滑动变阻器滑片P由a端向b端滑的过程中，图中电压表和电流表的示数变化正确的是（）图7-3-7A . 电压表示数不变，电流表示数变大B . 电压表示数变小，电流表示数变大C . 电压表示数不变，电流表示数变小D . 电压表示数变大，电流表示数变小8. （2分）图所示的是1990年和2050年世界各类能源在消费总量中所占的比例。

根据你所学的有关能源的知识和图中的信息判断下列叙述，正确的是（）A . 石油在1990年和2050年的世界各类能源消费中所占的比例最大B . 煤炭和石油等能源燃烧产生的二氧化碳是产生酸雨的主要原因C . 2050年石油的需求量小于1990年石油的需求量D . 图中的水能是指水的化学能9. （2分）某用电器电流随电压的变化如图示，其正常工作时的电压、电流分别为U、I。

若其实际电流为I/2时的功率为P1 ，实际电压为U/2时的功率为P2 ，则下列关于P1和P2大小关系的说法中正确的是（）A . P1＞P2B . P1= P2C . P1＜P2D . 无法比较10. （2分）(2019·新疆) 如图所示电路中，R1:R2=2:3，开关闭合后，电路的总功率为P0。

若将R1的阻值增大2Ω，R2的阻值减小2Ω，电路的总功率仍为P0；若将R1的阻值减小2Ω，R2的阻值增大2Ω，电路的总功率为P；则P:P0等于（）A . 3:2B . 4:3C . 5:4D . 6:511. （2分）如图所示，在大小为500 N的拉力F作用下，滑轮组将800 N的重物提升了l m。

在此过程中A . 做的有用功是500 JB . 做的总功是800 JC . 滑轮组的机械效率是62.5％D . 滑轮组的机械效率是80％12. （2分） (2018九上·宝应月考) 如下图的四个电路中，R0为已知阻值的定值电阻，不可以测出未知电阻Rx的电路是（）A .B .C .D .二、填空题 (共11题；共30分)13. （2分） (2017九上·泉港期中) 白天，太阳能热水器中水的温度升高，水的内能________（选填“减少”、“不变”或“增加”），这是通过________的方法改变了它的内能.14. （1分）甲、乙两人用力之比为2∶5，各自使物体在力的方向上移动的距离之比是3∶2，所用的时间之比为2∶1，则甲、乙的功率之比为________。

15. （3分） (2017九上·芜湖期末) 我市某些路段安装了太阳能路灯，如图所示，灯杆顶端是太阳能电池板，白天它可以将________能转化为________能，并向灯杆下方的蓄电池充电，供夜晚路灯照明．若某段时间内，太阳光辐射到该太阳能电池板的能量为2.4×107J，这些能量经转化后，可供功率为120W的路灯工作20h，则该太阳能路灯的能量转化效率为________ %．16. （3分） (2017九上·东台期中) 如图所示的三幅图是我们在实验室或课堂上做过的一些实验.则:A图小纸片能跳起来的原因是________；B图探究的问题是________；C图的探究得到的结论是________。

17. （2分）如图所示是现在家庭常用的电子式电能表表盘，表盘上标有3200imp/（kW•h），表示每消耗1kW•h 的电能，指示灯闪烁3200次．小明将某家用电器单独接在该电能表上正常工作6min，电能表指示灯闪烁了320次．该家用电器的额定功率是________ W，则这个家用电器可能是________ （选填“电热水壶”、“台灯”或“电视机”）．18. （4分）如图所示为生活中常用的热水瓶，其外壁采用的是双层玻璃，并将中间抽成真空，这是为了防止________ ，注入一定的热水后，立即盖上软木塞，软木塞会挑起来，这一过程中瓶内气体的________ 转化为软木塞的机械能，汽油机的________ 冲程也发生同样的能量转化，如果该汽油机飞轮转速是2400r/min，该汽油机每秒钟对外做功________ 次．19. （2分）(2017·江津模拟) 某定值电阻R的阻值是6Ω，将R与灯泡L、电压表（量程为0～3V）、电流表（量程为0～0.6A）和开关及合适的电源，连成如图甲所示的电路，开关S闭合后，通过灯泡L的电流随它两端电压变化的图象如图乙所示．在保证电路中各器件都安全的情况下，灯泡L消耗的最大功率为________ W，此时电源电压为________ V．20. （4分）如图甲所示是一种常见的电热水袋，图乙是它的结构示意图，其性能指标如下表所示．额定电压额定加热功率指示功率袋内充水自动断电温度220V500W≤0.2W1kg65℃（1）由题意可知，红色指示灯L的电阻比发热体R的电阻要________ （选填“大”或“小”）得多；（2）为了使用电热水袋更加安全，有的电热水袋里使用双重温控开关保护，也就是把两个温控开关________ （选填“串联”或“并联”）起来使用；（3）当热水袋原来的温度是15℃时，在额定电压下加热10min指示灯就熄灭了，则此过程中水吸收的热量是________ J，电热水袋的发热效率为________ ．[c水=4.2×103J/（kg•℃）]．21. （2分）(2017·聊城) 已知定值电阻R1：R2=2：3，若把它们并联在同一电路中，通电后，它们的电流之比I1：I2=________：若把它们串联在同一电路中，通电1分钟，R1、R2产生的热量之比Q1 ：Q2=________．22. （4分） (2017九上·盐城月考) 在“设计和制作一个模拟调光灯”的综合实践活动中，小明设计的电路图如图所示，已知电源电压为6V，小灯泡上标有“4.8V 0.3A”字样（4.8V是灯泡正常发光时两端的电压，0.3A 是灯泡正常发光时通过的电流），滑动变阻器的规格是“20Ω 1A”．假设小灯泡灯丝电阻固定不变，灯泡的电阻是________Ω，他正确连接电路且操作规范后闭合开关，此时电路中的电流是________A，移动滑动变阻器的滑动片，当灯泡正常发光时，滑动变阻器接入电路的阻值为________Ω，该电路不足是当滑动变阻器接入电阻过小时，会烧坏灯泡，对此你改进的措施是________ .23. （3分）如图所示的电路，灯L1标有“6V ,3 w”，灯L2标有”12 V ,3w”。

巳知电源电压为6V，闭合开关s后，不考虑灯丝电阻值随温度的变化。

通过L1的电流为________ A，灯L2的实际功率为________ w。

L1的亮度________ L2的亮度。

（选填“>”、“=”、“<”）三、解答题 (共9题；共79分)24. （5分）如图是一轻质杠杆，O是支点，为了使杠杆在此位置平衡，请画出在A点所施加的最小动力F及其力臂L．25. （5分）如图所示，在两个“○”内选填“灯泡”和“电流表”的符号，使两灯组成并联电路．26. （5分）有一个机械效率为90%的滑轮组，用它向下拉起重为252N的物体时，用了70N的拉力，请你在如图所示的四个图中，选择一个符合条件的装置，并为它绕线．28. （15分）(2016·利辛模拟) 下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝．求：××牌电烤箱额定电压220V额定功率高温档1100W低温档440W（1）电烤箱在高温挡正常工作10min所消耗的电能；（2）电路中R1的阻值；（3）电烤箱在低温挡正常工作时，电路中的电流和R2的功率．29. （20分） (2017九下·深圳月考) 学了阿基米德原理后，小红利用弹簧测力计、土豆和一桶水做了如图所示的实验，根据图中提供的信息计算（g取10N/kg）（1）土豆的质量；（2）土豆浸没在水中受到的浮力；（3）土豆的体积；（4）土豆的密度．30. （4分） (2016八下·汽开区期末) 如图甲是“探究杠杆的平衡条件”的实验装置：（1）调节螺母使杠杆在水平位置平衡时，应确保杠杆上________（选填“悬挂”或“不悬挂”）钩码．（2）如图乙所示杠杆处于平衡状态，若不改变O点右侧钩码的数目和位置，将O点左侧的所有钩码都挂在字母________的下方，仍可实现杠杆在水平位置平衡．（3）如图丙所示，若每个钩码重为0.5N，要使杠杆在图示位置平衡，在杠杆上的A点所施加的最小力的大小________ N，方向是________．31. （5分） (2018八下·朔州期末) 如图所示是探究“物体动能的大小与什么因素有关”的实验装置示意图。

合集下载

黑龙江省大庆市九年级上学期期末物理试卷

黑龙江省大庆市九年级上学期期末物理试卷

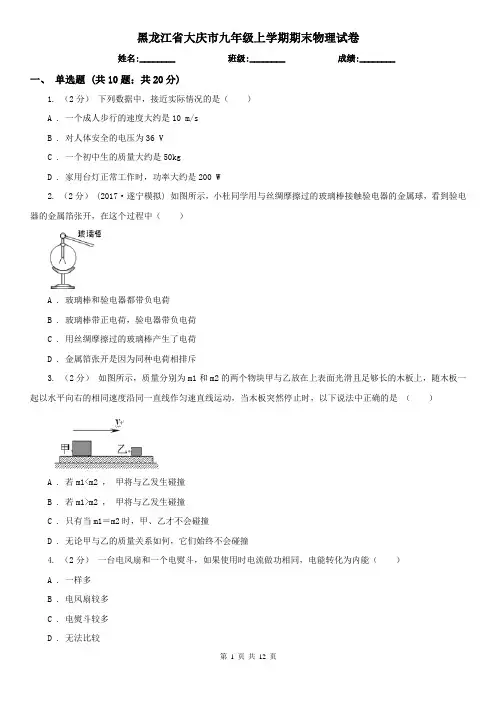

黑龙江省大庆市九年级上学期期末物理试卷姓名:________ 班级:________ 成绩:________一、单选题 (共10题；共20分)1. （2分）下列数据中，接近实际情况的是（）A . 一个成人步行的速度大约是10 m/sB . 对人体安全的电压为36 VC . 一个初中生的质量大约是50kgD . 家用台灯正常工作时，功率大约是200 W2. （2分）(2017·遂宁模拟) 如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中（）A . 玻璃棒和验电器都带负电荷B . 玻璃棒带正电荷，验电器带负电荷C . 用丝绸摩擦过的玻璃棒产生了电荷D . 金属箔张开是因为同种电荷相排斥3. （2分）如图所示，质量分别为m1和m2的两个物块甲与乙放在上表面光滑且足够长的木板上，随木板一起以水平向右的相同速度沿同一直线作匀速直线运动，当木板突然停止时，以下说法中正确的是（）A . 若m1<m2 ，甲将与乙发生碰撞B . 若m1>m2 ，甲将与乙发生碰撞C . 只有当m1＝m2时，甲、乙才不会碰撞D . 无论甲与乙的质量关系如何，它们始终不会碰撞4. （2分）一台电风扇和一个电熨斗，如果使用时电流做功相同，电能转化为内能（）A . 一样多B . 电风扇较多C . 电熨斗较多D . 无法比较5. （2分）(2017·深圳模拟) 下列说法中，正确的是（）A . 推出后的铅球在空中飞行过程中，运动员对铅球做了功B . 短跑运动员到达终点后不会马上停下来，是由于运动员具有惯性C . 踢出去的足球在地面上越滚越慢，说明物体的运动需要力来维持D . 站在领奖台上的运动员，受到的支持力和运动员对领奖台的压力是一对平衡力6. （2分）(2018·临沂模拟) 如图所示，闭合开关S，A、B、C、D四个小磁针静止时指向正确的是（）A . 小磁针AB . 小磁针BC . 小磁针CD . 小磁针D7. （2分）关于热量、温度、内能之间的关系，下列说法正确的是（）A . 温度为0℃的物体没有内能B . 物体温度升高，一定是吸收了热量C . 物体吸收了热量，温度可能不变D . 物体内能减少时，一定对外做功8. （2分）(2011·抚顺) 如图所示的电路，闭合开关后，小灯泡不发光，电压表有示数，电流表的指针几乎不动．则电路中的故障可能是（）A . 小灯泡短路B . 电流表断路C . 小灯泡断路D . 电压表短路9. （2分） (2016九下·临沂开学考) 2016年10月17日，我国长征二号F运载火箭成功地将神舟十一号载人飞船送向太空．火箭燃料中有液态氢，液态氢常作为燃料，是因为液态氢具有（）A . 含有较多的热量B . 较小的密度C . 较大的比热容D . 较大的热值10. （2分）(2019·安徽模拟) 如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0.4A，则该电阻的电功率变化了：（）A . 1.6WB . 6.4WC . 3.6WD . 4.0W二、填空题 (共3题；共9分)11. （4分） (2017九上·玄武期末) 如图所示，在空气压缩引火仪玻璃筒的底部放一小团干燥的棉花，用力将活塞迅速向下压，看到的实验现象是________，此实验得到的结论是：对筒内气体做功，它的内能会________（选填“增大”、“减小”或“不变”），其能量转化情况与四冲程汽油机的 ________冲程相同，实验中如果不放入棉花，将活塞迅速向下压，筒内气体温度________（选填“会”或“不会”）升高．12. （1分）(2016·当涂模拟) 一台水泵功率2000W，它在5min内可以将10t的水抽到5.4m高的水槽中，该水泵的效率为________．13. （4分）(2019·淮安) 某科技兴趣小组在实验室看到若干长方体金属导体。

黑龙江省大庆市九年级上学期物理期末考试试卷

黑龙江省大庆市九年级上学期物理期末考试试卷

黑龙江省大庆市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共10题；共20分)1. （2分）如图所示，斜面长s=4m，高h=2m，用平行于斜面向上的7.5N的拉力将10N重的物体从斜面底端匀速拉到斜面顶端，则（）A . 斜面的机械效率是75%B . 物体所受的额外功为20JC . 物体所受的摩擦力等于拉力D . 斜面的机械效率与斜面的倾斜程度和粗糙程度有关2. （2分）如图所示，电源电压不变，滑动变阻器的滑片P从a 端滑到b端的过程中（）A . 电流表、电压表示数都减小B . 电流表、电压表示数都增大C . 电流表示数减小、电压表示数增大D . 电流表示数增大、电压表示数减小3. （2分）(2017·宿州模拟) 如图所示，闭合开关S，调节滑片P，使灯泡正常发光，若灯泡灯丝烧断，则两电表示数的变化情况是（）A . 电流表示数变小，电压表示数变大B . 电流表示数变小，电压表示数变小C . 电流表示数不变，电压表示数变小D . 电流表、电压表示数均不变4. （2分） (2018八下·泸州期末) 下列对生活中常见物理数据的估计说法正确的是（）A . 中学生的体重大约500NB . 八年级物理课本的质量大约3kgC . 教室内课桌的高度约为8mD . 正常步行的速度约为10m/s5. （2分）一瓶啤酒放在冰箱冷冻室内，里面的啤酒结成冰后把瓶子胀破了，这是因为（）A . 啤酒冻结后，质量不变，体积变大了B . 啤酒冻结后，质量变大，体积也变大了C . 啤酒冻结后，质量体积均不变D . 啤酒冻结后，质量变小，体积也变小了6. （2分）(2018·连云港模拟) 如图所示是探究“什么情况下磁可以生电”的实验装置，当导线AB如何运动时电流表的指针会发生偏转（）A . 垂直于磁感线向左运动B . 平行于磁感线向上运动C . 平行于磁感线向下运动D . 保持静止7. （2分） (2019八上·中山期中) 下列关于物态变化说法正确的是（）A . 樟脑丸变小了，属于汽化现象B . 太阳出来雾散了，属于液化现象C . 开灯的瞬间，灯丝烧断了，属于升华现象D . 冬天玻璃窗上的冰花，属于凝华现象8. （2分）小夏用如图中的凸透镜探究成像规律，在如图的四个实验情景中，能够在光屏上得到清晰像的是A .B .C .D .9. （2分） (2019八上·诸城期中) 光从空气斜射入水，下列各选项中符合光的折射规律的是（）A .B .C .D .10. （2分）(2020·吉林模拟) 如图所示的电路，开关S闭合后，移动滑动变阻器的滑片P。

黑龙江省大庆市九年级上学期物理期末质量检测试卷

黑龙江省大庆市九年级上学期物理期末质量检测试卷

黑龙江省大庆市九年级上学期物理期末质量检测试卷姓名:________ 班级:________ 成绩:________一、填空题：(每空1分，共25分) (共19题；共42分)1. （2分） (2016九上·牡丹江期中) 如图所示，是古人在锻打铁器时的几个情景，加温和锻打分别是通过________和________两种方式增大铁器内能的．2. （2分）物理学中规定：________ 电荷的定向移动方向为电流的方向。

3. （2分）(2018·濮阳模拟) 2017年底蹼阳市水秀宴﹣濮阳市的会客厅开业，刚走进水秀街就香闻扑鼻，这是________现象，通过________增加菜的内能的。

4. （2分）电子计算器工作时的电流约为100mA，合________A，对人体的安全电压是________5. （2分）将图甲电流表接入图乙的A、B两点间，测电路中的电流，电流表的正接线柱与________(选填“A”或“B” )相连，若电路中电流约为0.4 A，则电流表的量程应选用________A.6. （2分）电路设计要求一：单独闭合开关S1时，只有L1亮；要求二：单独闭合开关S2后，L1和L2都亮．（1）如图是小明设计的电路，小芳认为电路不符合设计要求．分析过程如下：①单独闭合开关S1时，________ （选填“符合”或“不符合”）设计要求一；②单独闭合开关S2时，________ （选填“符合”或“不符合”）设计要求二7. （2分）(2017·绥化) 金属、人体等是导体，导电性能好．塑料、橡胶等是________体，导电性能比较差．锗、硅导电性能介于导体和绝缘体之间，常常称做________．8. （2分）(2017·潮南模拟) 一只小灯泡的额定电压为8V，正常发光时通过的电流为0.4A．现将该小灯泡接在12V的电源上，为使其正常发光，应________联一个________Ω的电阻，小灯泡的额定功率为________W．9. （1分） (2018九下·南京月考) 如图所示为某电热水器的原理示意图，发热体分别由R0和R组成．S可分别置于“1”挡或“2”挡，则S置于________挡时是保温状态；若S接“2”挡时，热水器的功率为1000W，则R0的电阻为________Ω，通电10min消耗的电能是________J．10. （2分）(2019·城中模拟) 某空降兵在空中匀速下降的过程中，他的动能________，势能________，机械能________。

黑龙江省大庆市九年级上学期期末物理试卷

黑龙江省大庆市九年级上学期期末物理试卷

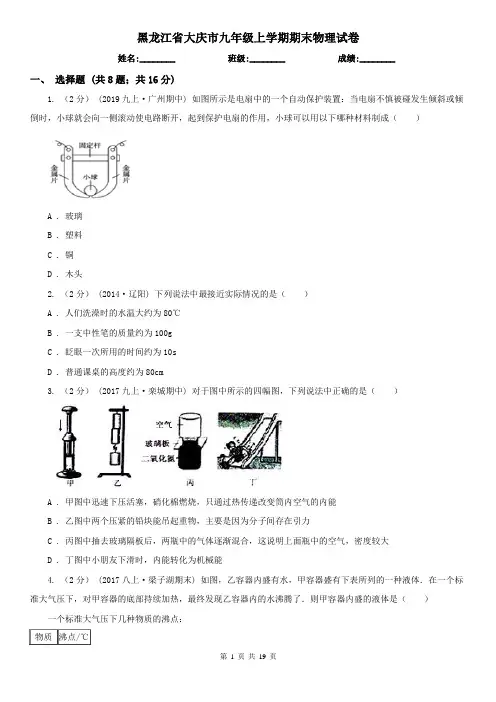

黑龙江省大庆市九年级上学期期末物理试卷姓名:________ 班级:________ 成绩:________一、选择题 (共8题；共16分)1. （2分） (2019九上·广州期中) 如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电扇的作用，小球可以用以下哪种材料制成（）A . 玻璃B . 塑料C . 铜D . 木头2. （2分）(2014·辽阳) 下列说法中最接近实际情况的是（）A . 人们洗澡时的水温大约为80℃B . 一支中性笔的质量约为100gC . 眨眼一次所用的时间约为10sD . 普通课桌的高度约为80cm3. （2分） (2017九上·栾城期中) 对于图中所示的四幅图，下列说法中正确的是（）A . 甲图中迅速下压活塞，硝化棉燃烧，只通过热传递改变筒内空气的内能B . 乙图中两个压紧的铅块能吊起重物，主要是因为分子间存在引力C . 丙图中抽去玻璃隔板后，两瓶中的气体逐渐混合，这说明上面瓶中的空气，密度较大D . 丁图中小朋友下滑时，内能转化为机械能4. （2分） (2017八上·梁子湖期末) 如图，乙容器内盛有水，甲容器盛有下表所列的一种液体．在一个标准大气压下，对甲容器的底部持续加热，最终发现乙容器内的水沸腾了．则甲容器内盛的液体是（）一个标准大气压下几种物质的沸点：物质沸点/℃液态氨﹣33.5酒精78水100煤油150A . 液态氨B . 酒精C . 水D . 煤油5. （2分）“生活中处处有物理”，下列生活中出现的现象与物理知识对应正确的是（）A . 做饭放食盐时，炒菜比腌菜咸得快﹣﹣温度越高分子运动越剧烈B . 用高压锅煮饭﹣﹣气压越低，沸点越高C . 冷却食品时0℃的冰比0℃的水效果好﹣﹣冰熔化放热D . 寒冬季节，盛有水的水缸在室外容易破裂﹣﹣水结冰，质量变大，密度变大，体积变大6. （2分）(2018·福州模拟) 在日常生活中，下列做法符合安全用电要求的是（）A . 开关接在灯泡和火线之间B . 用电器的金属外壳没有必要接地C . 发现有人触电时，首先要将人拉开D . 使用测电笔时，手不能接触笔尾金属棒7. （2分）一支蜡烛在燃烧过程中，它的（）A . 质量变小，比热容不变，热值不变B . 质量变小，比热容变小，热值不变C . 质量不变，比热容不变，热值变小D . 质量变小，比热容变小，热值变小8. （2分） (2017九上·沙坪坝期中) 在如图所示的电路图中，闭合开关S后，灯泡L1和L2都不亮，电压表有示数，其故障原因可能是（）A . L1断路B . L1短路C . L2断路D . L2短路二、填空题 (共9题；共31分)9. （3分）物质从________态直接变成________态的现象叫做凝华．它是________（填“吸”或“放”）热过程．10. （5分） (2015九上·平顶山期中) 在我国，随着轿车大量的走进家庭，热污染更加严重．汽车“发动机”的四个冲程分别是________、________、________和________．其中把机械能转化为内能的是________冲程．11. （4分）辨别火线和零线可以用________，使用时，笔尖与________接触，手与________接触．如图所示，表明接触的是________线．12. （6分） (2017九上·竞秀期中) 在干燥的天气里，用塑料梳子梳头发，头发会随梳子飘起来，这是因为梳子和头发带________（选填“同”或“异”）种电荷的缘故，这种用塑料梳子梳头发使梳子和头发带电的现象叫________．这个过程不是创造了电荷，只是电荷的________．当梳子靠近带负电的小球，小球被排斥，说明梳子带________电，是因为梳子________电子（选填“失去”或“得到”）．验电器是根据________的原理制成的．13. （2分）(2018·鹤岗模拟) 2016年1月下旬随着西伯利亚大“boss”级别的强寒潮大举南下，全国进入最冷时节，杭州市教育局下达了紧急通知，全市中小学停课．停课期间小明出门散步发现，呼出的气体都变成了“白雾”，聪明的小明很快联想到了生活中的其他的“白雾”现象．例如：夏天冰淇淋冒出的白雾，水烧开时壶嘴冒出的白雾，舞台表演利用干冰营造的白雾仙境等．请你帮助小明解释上述这些“白雾”都是由水蒸气________（填写物态变化名称）形成的，请简述舞台表演时用干冰营造的白雾的形成过程________．14. （3分）如图甲所示电路，滑动变阻器R2的滑片P从左向右滑动过程中，电压表与电流表的示数如图乙所示的规律．当电流表的示数为0.5A时，可变电阻R2接入电路中的阻值是________ Ω，电源电压________ V 和电阻R1＝________ Ω．15. （4分）能量守恒定律：能量既不会凭空消灭，也不会凭空产生，它只会从一种形式________ 为其他形式，或者从一个物体________ 到其他物体，在这些变化过程中，能量的总量保持不变．能源是人类社会生存和发展的重要物质，你熟悉的能源中，________ 属于可再生能源,________ 属于不可再生能源（各举一例）．16. （2分）(2019·宣州模拟) 小灯泡L（2.5V，0.3A）的电流随电压变化的I﹣U图象如图甲所示，将该灯泡和滑动变阻器接入如图乙所示的电路中，已知电源电压为4.5V且保持不变，调节滑动变阻器，当电压表示数为3Ⅴ时，小灯泡消耗的实际功率为________W，此时滑动变阻器在10s内产生的热量为________J。
