人教版高中物理选修3-1第二章 恒定电流 同步练习

高中同步新课标高中物理人教版选修3-1练习：第二章恒定电流2(1)9．实验：练习使用多用电表(本栏目内容，在学生用书中分册装订！)1.如图所示电路中E为电源，R1、R2为电阻．S为开关．现用多用电表测量流过电阻R2的电流．将多用电表的选择开关调至直流电流挡(内阻很小)以后，正确的接法是( ) A．保持S闭合，将红表笔接在a处，黑表笔接在b处B．保持S闭合，将红表笔接在b处，黑表笔接在a处C．将S断开，红表笔接在a处，黑表笔接在b处D．将S断开，红表笔接在b处，黑表笔接在a处解析：多用电表使用时，无论是电压挡、电流挡其电流都是从正插孔进，负插孔出，正插孔接红表笔，负插孔接黑表笔．具体来说，电压挡和电流挡接外电源时，相当于电压表和电流表，故正确答案为C.答案：C 2．黑盒中有一个二极管，还有两个阻值均为1 kΩ的电阻，它们与黑盒的接线柱1、2、3接成电路，用多用电表的电阻挡对这三个接线柱间的电阻进行测量，得到的数据见下表，那么黑盒中的线路是( )答案：C3．下图为用多用电表测电路中电流的实验，图中多用电表测试的是________(填“甲电阻”“乙电阻”或“总”)的电流，测得电流的大小是________．解析：由电路中连接情况知，多用电表与乙电阻串联，故测试的是乙电阻的电流．由图知选择量程为100 mA，故指针指示读数为50mA.答案：乙电阻50 mA 4．图中A、B、C是多用表在进行不同测量时转换开关分别指示的位置，D是多用表指针在测量时的偏转位置，由此可知：(1)A是________挡，若用此挡测量，指针位置如D，则读数是________；(2)B是________挡，若用此挡测量，指针位置如D，则读数是________；(3)C是________挡，若用此挡测量，指针位置如D，则读数是________．答案：(1)欧姆15 kΩ(2)直流电流 4.9 mA (3)直流电压24.5 V 5．图甲为多用电表的示意图，其中S、K、T为三个可调节的部件，现用此电表测量一阻值为200～300 Ω的定值电阻，测量的某些步骤如下：(1)调节可调部件________(用示意图中字母表示)，使电表指针停在________位置；(2)调节可调部件K，使它的尖端指向________位置；(3)将红、黑表笔分别插入“＋”“－”插孔，笔尖相互接触，调节可调部件________(用示意图中字母表示)，使电表指针指向________位置．(4)用多用电表测量另一电阻的电阻值时，电表的读数如图乙所示，该电阻的阻值为________Ω.解析：图甲中S为指针定位螺丝，T为欧姆表调零旋钮，K为选择开关．使用前应先进行机械调零，用小螺丝刀轻旋指针定位螺丝S，使指针指在左端零刻线，预先估计待测电阻的大小，再将开关K旋至适当的电阻量程挡上，测量前先较正欧姆表的零点，即将两表针短路，观察指针是否指在电阻刻度右端的零点，如不对正，可旋动欧姆表调零旋钮，使之对正，然后将两表笔分开，分别接于待测电阻两端，这时所测得的电阻值，应是电表指示数值乘以选择开关所指的倍率．答案：(1)S 左端的“0”(2)Ω挡的×10(3)T 右端的“0”(4)2006.在测定金属电阻率的实验中，某同学连接电路如图所示，闭合开关后，发现电路有故障(已知电源、电表和导线均完好，电源电动势为E)；(1)若电流表示数为零、电压表示数为E，则发生故障的是____________(填“待测金属丝”“滑动变阻器”或“开关”)．(2)若电流表、电压表示数均为零，该同学利用多用电表检查故障．先将选择开关旋至________(填“欧姆×100”“直流电压10 V”或“直流电流2.5 mA”)挡，再将________(填“红”或“黑”)表笔固定在a接线柱，把另一支表笔依次接b、c、d接线柱．(3)若只有滑动变阻器断路，则多用电表的示数依次是________、________、________.解析：(1)电流表示数为零，说明外电路一定是断路，电压表有示数为E，说明电源与电压表之间的连接无断路，所以发生故障的一定是待测金属丝．(2)电流表示数为零，说明外电路一定存在着断路．因为电源两端有电压，所以不能用电流表来检测，只能用电压表(量程高于电源电动势)来检测，没有电压表的情况下，则利用多用电表的10 V直流电压挡来检查故障．多用电表的红表笔应和电源的正极相连．答案：(1)待测金属丝(2)直流电压10 V 红(3)0 E E 7．(1)某同学使用多用电表粗略测量一定值电阻的阻值，先把选择开关旋到“×1 k”挡位，测量时指针偏转如图(a)所示．请你简述接下来的测量操作过程．图(a)①________________________________________________________________________；②________________________________________________________________________；③________________________________________________________________________.(2)图(b)是一个多量程多用电表的简化电路图，测量电流、电压和电阻各有两个量程．当转换开关S旋到位置3时，可用来测量________；当S旋到位置______时，可用来测量电流，其中S旋到位置________时量程较大．答案：(1)①断开待测电阻，将选择开关旋到“×100”挡②将两表笔短接，调整“欧姆调零旋钮”，使指针指向“0 Ω”③再接入待测电阻，将指针示数×100，即为待测电阻阻值(2)电阻1,2 1 8．(2013·上海单科)为确定某电子元件的电气特性，做如下测量．(1)用多用电表测量该元件的电阻，选用“×100”倍率的电阻挡测量，发现多用电表指针偏转过大，因此需选择______(填“×10”或“×1 k”)倍率的电阻挡，并________再进行测量，多用电表的示数如图甲所示，测量结果为________Ω.(2)将待测元件(额定电压9 V)、蓄电池、滑动变阻器、电流表、多用电表、开关及若干导线连接成电路如图乙所示．添加连线，使电路能测量该元件完整的伏安特性．本实验中使用多用电表测电压，多用电表的选择开关应调到________(填“直流电压10 V”或“直流电压50 V”)挡．解析：(1)用多用表测量该元件的电阻，选用“×100”倍率的电阻挡测量，发现多用表指针偏转过大，说明电阻较小，因此需选择“×10”倍率的电阻挡，并进行欧姆调零后再进行测量，多用表的示数如图甲所示，测量结果为70 Ω.(2)要测量该元件完整的伏安特性，必须连接成分压电路．本实验中使用多用电表测电压，多用表的选择开关应调到直流电压“10 V”挡．答案：(1)×10欧姆调零70(2)电路如图直流电压10 V9．使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端．现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60 mA的电流表，电阻箱，导线若干．实验时，将多用电表调至欧姆表“×1”挡，调好零点；电阻箱置于适当数值．完成下列填空：(1)仪器连线如图1所示(a和b是多用电表的两个表笔)．若两电表均正常工作，则表笔a为________(填“红”或“黑”)色；图1(2)若适当调节电阻箱后，图1中多用电表、电流表与电阻箱的示数分别如图2(a)(b)(c)所示，则多用电表的读数为________Ω，电流表的读数为________mA，电阻箱的读数为________Ω；(a)(b)(c)图2(3)将图1中多用电表的两表笔短接，此时流过多用电表的电流为________mA；(保留3位有效数字) (4)计算得到多用电表内电池的电动势为________V．(保留3位有效数字)解析：(1)由多用电表电流“红表笔进，黑表笔出”，电流表“＋”接线柱电流流进，“－”接线柱电流流出知，a表笔为黑色表笔．(2)根据题图读数，多用电表读数为14.0 Ω，电流表读数为53.0mA，电阻箱读数为(4×1 Ω＋6×0.1 Ω)＝4.6 Ω.(3)从多用电表表盘来看，指针指在电流表“130”处时实际电流为53 mA，故指针指到最右端“250”处时，实际电流为(53× )mA≈102mA.(4)由E－IR＝Ir知E－14×0.053＝0.053×rE＝0.102r得E≈1.54 V答案：(1)黑(2)14.0 53.0 4.6 (3)102 (4)1.54。

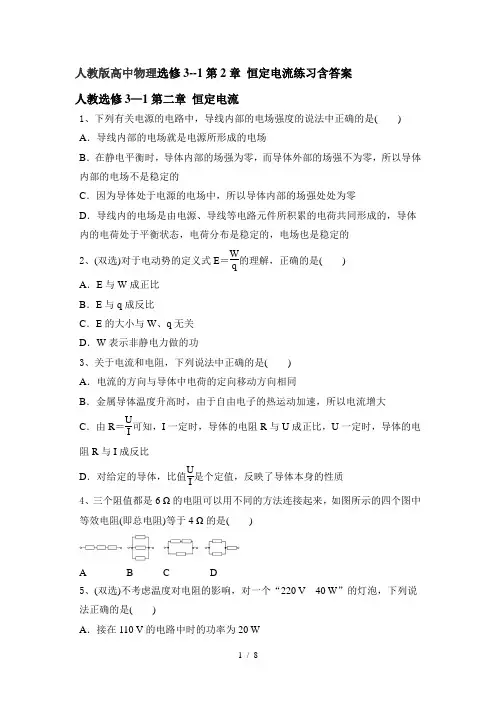

人教版高中物理选修3--1第2章恒定电流练习含答案人教选修3—1第二章恒定电流1、下列有关电源的电路中，导线内部的电场强度的说法中正确的是() A．导线内部的电场就是电源所形成的电场B．在静电平衡时，导体内部的场强为零，而导体外部的场强不为零，所以导体内部的电场不是稳定的C．因为导体处于电源的电场中，所以导体内部的场强处处为零D．导线内的电场是由电源、导线等电路元件所积累的电荷共同形成的，导体内的电荷处于平衡状态，电荷分布是稳定的，电场也是稳定的2、(双选)对于电动势的定义式E＝Wq的理解，正确的是()A．E与W成正比B．E与q成反比C．E的大小与W、q无关D．W表示非静电力做的功3、关于电流和电阻，下列说法中正确的是()A．电流的方向与导体中电荷的定向移动方向相同B．金属导体温度升高时，由于自由电子的热运动加速，所以电流增大C．由R＝UI可知，I一定时，导体的电阻R与U成正比，U一定时，导体的电阻R与I成反比D．对给定的导体，比值UI是个定值，反映了导体本身的性质4、三个阻值都是6 Ω的电阻可以用不同的方法连接起来，如图所示的四个图中等效电阻(即总电阻)等于4 Ω的是()A B C D5、(双选)不考虑温度对电阻的影响，对一个“220 V40 W”的灯泡，下列说法正确的是()A．接在110 V的电路中时的功率为20 WB．接在110 V的电路中时的功率为10 WC．接在440 V的电路中时的功率为160 WD．接在220 V的电路中时的功率为40 W6、下列关于电阻率的说法正确的是()A．电阻率与导体的长度有关B．电阻率与导体的横截面积有关C．电阻率表征了材料导电能力的强弱，由导体的材料决定，而与温度无关D．电阻率表征了材料导电能力的强弱，由导体的材料决定，且与温度有关7、一个闭合电路是由电池供电的，外电路是纯电阻时，以下说法正确的是() A．当外电阻增大时，路端电压增大B．当外电阻减小时，路端电压增大C．当外电阻减小时，电路中的电流减小D．电池的内阻越小，外电阻变化时，路端电压的变化越大8、(双选)下列操作正确的是()A．用多用电表测电压时，要将红表笔接高电势点B．用多用电表测电流时，应将多用电表串联接入电路C．用多用电表测电阻时，要选择合适挡位，使表头指针偏转角度尽可能大D．用多用电表测电阻时，待测电阻可以与外电路的电源相连接*9、电池容量就是电池放电时输出的总电荷量，某蓄电池标有“15 A·h”的字样，则表示()A．该电池在工作1 h 后达到的电流为15 AB．该电池在工作15 h 后达到的电流为15 AC.电池以1.5 A 的电流工作，可用10 hD．电池以15 A 的电流工作，可用15 h*10、某同学对四个电阻各进行了一次测量，把每个电阻两端的电压和通过它的电流在U-I坐标系中的描点如图，分别用R a、R b、R c、R d代表电阻的阻值，则()A．R a>R d B．R d>R aC．R c>R b D．R b>R c*11、两个定值电阻R1、R2串联后接在输出电压稳定于12 V的直流电源上，有人把一个内阻不是远大于R1或R2的电压表接在R1两端，如图所示，电压表的示数为8 V，如果把此表改接在R2两端，则电压表的示数将()A．小于4 V B．等于4 VC．大于4 V，小于8 V D．等于或大于8 V12、已知电子的电荷量为e，质量为m，氢原子的电子在原子核的静电力吸引下做半径为r的匀速圆周运动，则电子运动形成的等效电流大小为多少？13、将一恒定电压U0加在电阻R两端，测得通过R的电流为I0，更换电阻R 为2R后，电流减少了0.9 A，如果更换成阻值为3R的电阻，通过的电流变为多少？14、如图甲为一测量电解质溶液电阻率的玻璃容器，P、Q为电极，设a＝1 m，b＝0.2 m，c＝0.1 m，当里面注满某电解质溶液时，且P、Q加上电压后，其U-I图象如图乙所示，当U＝10 V时，求电解质溶液的电阻率ρ。

2020--2021人教物理选修3—1第2章 恒定电流练习含答案人教选修3—1第二章 恒定电流1、如图所示，电解池内有一价的电解液，时间t 内通过溶液内截面S 的正离子数是n 1，负离子数是n 2，设元电荷为e ，以下解释中正确的是( )A ．正离子定向移动形成电流方向从A →B ，负离子定向移动形成电流方向从B →AB ．溶液内正、负离子向相反方向移动，电流抵消C ．溶液内电流方向从A →B ，电流I ＝n 1e tD ．溶液内电流方向从A →B ，电流I ＝（n 1＋n 2）e t2、在研究长度为l 、横截面积为S 的均匀导体中的电流时，在导体两端加上电压U ，于是导体中有匀强电场产生，在导体中移动的自由电子受匀强电场的作用而加速，但又和做热运动的阳离子碰撞而减速，这样边反复碰撞边向前移动。

可以认为阻碍电子向前运动的阻力大小与电子移动的平均速率v 成正比，其大小可以表示成k v (k 为恒量)。

电场力和碰撞的阻力平衡时，导体中的电子移动的平均速率v 为一定值，这一定值是( )A ．ekU lB ．eU klC ．elU kD ．elkU3、(双选)ZTE 锂离子电池充电电压为4.2 V ，充电电流为500 mA ，关于锂电池在充电过程中以下说法正确的是( )A ．1 s 通过电池某一横截面的电荷量为500 CB ．1 s 通过电池某一横截面的电荷量为0.5 CC ．1 s 内消耗2.1 J 的电能D ．1 s 内有2.1 J 的其他形式的能转化为电能4、如图所示是某晶体二极管的伏安特性曲线，下列说法正确的是( )A ．加正向电压时，二极管电阻较小，且随着电压的增大而增大B ．加反向电压时，二极管电阻较大，无论加多大电压，电流都很小C ．无论是加正向电压还是加反向电压，电压和电流都不成正比，所以二极管是非线性元件D ．二极管加正向电压时，电流随电压变化是一条直线5、(双选)用相同的表头改装成两个量程不同的电流表，下列说法正确的是( )A ．将它们串联在一起时，两表读数相同，量程大的偏角小B ．将它们并联在一起时，偏角相同，量程大的读数大C ．将它们串联在一起时，两表读数相同，量程大的偏角大D ．将它们并联在一起时，偏角相同，量程大的读数小6、如图所示，A 、B 两点间电压为18 V ，R 1＝0.2 Ω，电动机M 线圈的电阻也是0.2 Ω，电路中的电流是25 A ，则此电路中电能转化为机械能的效率是( )A.72%B ．28%C ．55.6%D ．44.4%7、如图所示，长方体金属块边长之比a ∶b ∶c ＝3∶1∶2，将A 、B 接入电压为U 的电路中时，电流为I ；若将C 、D 接入电压为U 的电路中，则电流为( )A ．IB ．2IC ．94ID ．49I8、一个闭合电路是由电池供电的，外电路是纯电阻时，以下说法正确的是( )A ．当外电阻增大时，路端电压增大B ．当外电阻减小时，路端电压增大C ．当外电阻减小时，电路中的电流减小D ．电池的内阻越小，外电阻变化时，路端电压的变化越大*9、某一探测器因射线照射，内部气体电离，在时间t 内有n 个二价正离子到达阴极，有2n 个电子到达探测器的阳极，则探测器电路中的电流为( )A ．0B ．2ne tC ．3ne tD ．4ne t*10、(双选)关于电源的作用，下列说法中正确的是( )A ．在电源内部把电子从负极搬运到正极B ．在电源内部把电子从正极搬运到负极C ．把电能转化为其他形式的能D ．把其他形式的能转化为电能11、(多选)如图所示为欧姆表的原理图，表头内阻为R g ，调零电阻接入电路中的电阻值为R ，电池的电动势为E ，内阻为r ，则下列说法中正确的是( )A.它是根据闭合电路欧姆定律制成的B ．接表内电池负极的应是红表笔C ．电阻的“∞”刻度一般在刻度盘的右端D ．调零后刻度盘的中心刻度值是r ＋R g ＋R12、如图所示为实验室常用的两个量程的电压表原理图。

4．串联电路和并联电路(本栏目内容，在学生用书中分册装订！)1．下列说法正确的是( )A ．一个电阻R 和一根电阻为零的理想导线并联，总电阻为零B ．并联电路的总电阻一定小于并联支路中最小的电阻C ．在并联电路中，任意支路电阻增大或减小时，总电阻将随之增大或减小D ．电阻R 和阻值无穷大的电阻并联，总电阻为无穷大解析： 并联电路的总电阻倒数等于各支路电阻倒数之和，如果电阻R 与电阻为零的导线并联，电阻则被短路，总电阻为零，所以选项A 正确；由1R 总＝1R 1＋1R 2＋…＋1R n ，知1R 总>1R n ，故R n >R 总，所以总电阻小于支路中最小的电阻；当R n 减小时，则1R n 增大，1R 总增大，故R总减小；同理，R n 增大，R 总增大，所以选项B 、C 正确，选项D 错误．故正确选项为A 、B 、C.答案： ABC2．把表头G 改装成大量程电流表时，下列说法正确的是( ) A ．改装原理为并联电阻能增大通过G 的电流B ．改装成电流表后，表头G 本身允许通过的最大电流并不改变C ．改装后，表头G 自身的电阻减小了D ．改装后使用时，表头G 本身的参量都不改变，整个并联电路允许通过的电流增大了 解析： 把表头G 改装成大量程的电流表时，只是并联了一个分流电阻，使整体并联电路允许通过的最大电流增大，但表头的各特征量都不变．故B 、D 对，A 、C 错．答案： BD 3．如图所示电路中，电压U 不变，R 1＝3R 2，开关S 断开时，电流表示数为I 1，开关S 闭合时，电流表示数为I 2，则I 1∶I 2为( )A ．3∶1B ．1∶3C ．2∶3D ．1∶4答案： D4．某同学用伏安法测电阻时，分别采用了内接法和外接法，测得的某电阻R x的阻值分别为R1和R2，则所测阻值与真实值R x间的关系为()A．R1>R x>R2B．R1<R x<R2C．R1>R2>R x D．R1<R2<R x解析：内接法时测量值大于真实值，即R1>R x；外接法时测量值小于真实值，即R2<R x，所以R1>R x>R2.答案： A5.如图所示，3个完全相同的电阻接在电路中，则它们的电压之比为()A．1∶1∶1B．1∶2∶2C．1∶4∶4D．2∶1∶1解析：R2、R3并联电阻为R12，再根据串联电路分得电压与电阻成正比知U1∶U2∶U3＝2∶1∶1，D项正确．答案： D6．有一只电压表，它的内阻是100 Ω，量程为0.2 V，现要改装成量程为10 A的电流表，电压表上应()A．并联0.002 Ω的电阻B．并联0.02 Ω的电阻C．并联50 Ω的电阻D．串联4 900Ω的电阻解析：扩大量程的倍数n＝II g＝100.002＝5 000需并联的分流电阻R＝R gn－1≈0.02 Ω答案： B7．伏安法测电阻的接法有图甲、乙所示两种，下列说法正确的是()A．两种接法完全等效B．按甲图接法，测得值偏小C ．若待测电阻的阻值很大，按甲图接法误差较小D ．若待测电阻的阻值很小，按甲图接法误差较小解析： 甲图为电流表内接法， 其测量值偏大，当R x ≫R A 时，测量误差较小，该电路适合测大阻值电阻；乙图为电流表外接法，其测量值偏小，当R x ≪R V 时测量误差较小，该电路适合测小阻值电阻，故选C.答案： C8.如图所示电路，滑动变阻器R 1的总阻值是200 Ω，定值电阻R 2的阻值是300 Ω，电源电压是6 V ，且保持不变，内阻忽略不计，当滑动变阻器的滑片P 由a 点滑到b 点时，电压表的变化是( )A ．2.4～6 VB ．3.6～6 VC ．6～3.6 VD ．6～2.4 V解析： 由电路图可知，电阻R 1、R 2串联；由U ＝IR 可知：电流不变时，滑片P 到b 之间的电阻越大，电压表的示数越大；当滑动变阻器的滑片P 在a 点时，电压表的示数最大，此时电压表测量电源的电压，即U 最大＝6 V ；当滑动变阻器的滑片P 在b 点时，电压表的示数最小，此时电路中的电流I ＝U R 总＝6500 A ＝0.012 A ，电压表的示数U 最小＝IR 2＝0.012A ×300 Ω＝3.6 V ．所以，滑动变阻器的滑片P 由a 滑到b 时，电压表的变化是6～3.6 V ．选项C 正确．答案： C 9.如图所示电路中，电阻R 1、R 2、R 3的阻值相等，电池的电阻不计．那么，开关S 接通后流过R 2的电流是S 接通前的( )A.12 B.23 C.13D.14解析： 设电池提供的电压为U ，每个电阻的阻值为R .S 接通前，通过R 2的电流I ＝UR 1＋R 2＝U 2R .S 接通后，通过R 2的电流I ′＝12×U R 1＋R 2R 3R 2＋R 3＝12·U R ＋0.5R ＝U 3R ，I ′I ＝23，B 项正确． 答案： B10.如图所示的电路中，R 1＝R 2＝2 kΩ，电压表V 1的内阻为6 kΩ，电压表V 2的内阻为3 kΩ，A 、B 间的电压U 保持不变，开关S 闭合后，它们的示数变化是( )A ．V 1表的示数变小，V 2表的示数变大B ．V 1表的示数变大，V 2表的示数变小C ．V 1、V 2表的示数均变小D ．V 1、V 2表的示数均不变解析： 开关S 闭合前，电压表V 1、V 2的示数之比U 1∶U 2＝R V 1∶R V 2＝2∶1. S 闭合后，R 1与V 1的并联电阻值R ＝R 1·R V 1R 2＋R V 2＝1.5 kΩ，R 2、V 2的并联电阻值R ′＝R 2·R V 2R 2＋R V 2＝1.2 kΩ.故开关S 闭合后，电压表V 1、V 2的示数之比： U ′1∶U ′2＝R ∶R ′＝1.5∶1.2＝5∶4.即开关S 闭合后，V 1表的示数变小，V 2表的示数变大．A 对． 答案： A11．现要测定一个额定电压为4 V 、电阻约为10 Ω(设电阻不变)的小灯泡的伏安特性曲线，要求所测电压范围为0.1～4 V .现有器材：直流电源E (电动势4.5 V ，内阻不计)，电压表V(量程4.5 V ，内阻约为4×102 Ω)，电流表A 1(量程250 mA ，内阻约为2 Ω)，电流表A 2(量程500 mA ，内阻约为1 Ω)，滑动变阻器R (最大阻值约为30 Ω)，开关S ，导线若干．如果既要满足测量要求，又要测量误差较小，应该选用的电流表是________；如图所示的甲、乙两个电路中，应该选用的是________．解析： 小灯泡的额定电流约为I ＝U R ＝410 A ＝0.4 A ，故电流表应选用A 2；小灯泡的电阻R 约为10 Ω，电流表A 2内阻约为1 Ω，故应选电流表外接法，即电路图甲．答案： A 2 图甲12．有一电流表G ，内阻R g ＝10 Ω，满偏电流I g ＝3 mA.(1)要把它改装成量程为0～3 V 的电压表，应串联一个多大的电阻？改装后电压表的内阻是多大？(2)要把它改装成量程为0～0.6 A 的电流表，需要并联一个多大的电阻？改装后电流表的内阻是多大？解析： (1)由题意知电流表G 的满偏电压 U g ＝I g R g ＝0.03 V .改装成量程为0～3 V 的电压表，原理示意图如图所示，当达到满偏时，分压电阻R 的分压U R ＝U －U g ＝2.97 V所以，分压电阻R ＝U g I g ＝2.970.003 Ω＝990 Ω改装后电压表的内阻R V ＝R g ＋R ＝1 000 Ω(2)改装成量程为0～0.6 A 的电流表，原理示意图如图所示，当达到满偏时，分流电阻R 的分流I R ＝I －I g ＝0.597 A所以，分流电阻R ＝U gI g≈0.05 Ω改装后电流表的内阻R A ＝R g RR g ＋R≈0.05 Ω答案： (1)990 Ω 1 000 Ω (2)0.05 Ω 0.05 Ω精美句子1、善思则能“从无字句处读书”。
