10kV开关柜带电作业表单

二十五、 10kV 架空线路无负荷带电更换跌落式熔断器作业卡 (绝缘杆作业)

(一) 作业前准备

1. 准备工 作安排

√ 序号 内 容 标 准 责任人(签名) 备 注

1 现场勘察 工作范围、杆塔周围环境、地形状况等；判

断能否采用带电作业

2 联系调度 了解系统接线的运行方式，申请是否需要停

用重合闸

3 组 织 现 场 作

业 人 员 学 习 作

业卡 掌握整个操作程序，理解工作任务、质量标

准及操作中的危险点及控制措施

4

出工前“两交

一查” ( 1 )“两交”主要内容：工作任务、安全措施、

技术措施、岗位分工、现场其他注意事项；

(2)“一查”主要内容：人员健康、精神状况、

安全工器具是否完好等

5 检 查 跌 落 式

熔断器 跌落式熔断器外观完好、操作灵活、容量符

合要求

2. 人员要 求 √ 序 号 内 容 备 注 1 作业人员精神状态良好

2 带电作业人员必须经过带电作业培训，经考试合格，并执证上岗

3 工作负责人必须进行现场勘察，熟悉现场情况

4 监护人应由有带电作业实践经验的人员担任

5 作业中互相关心施工安全，及时纠正不安全的行为

6 进入作业现场，穿合格工作服、绝缘鞋，戴安全帽

7 熟悉工作内容、工作流程，掌握安全措施，明确工作中的危险点

3. 工器具

√ 序 号 名 称 型号/规格 单 位 数 量 备 注

1 绝缘操作杆

2 绝缘测量杆

3 导线夹钳

4 线夹传送器

5 套筒

续表

√ 序 号 名 称 型号/规格 单 位 数 量 备 注

6 绝缘绳

7 绝缘帽

8 手摇式液压钳

9 剥线钳

10 断线钳

11 钢卷尺

12 绝缘垫

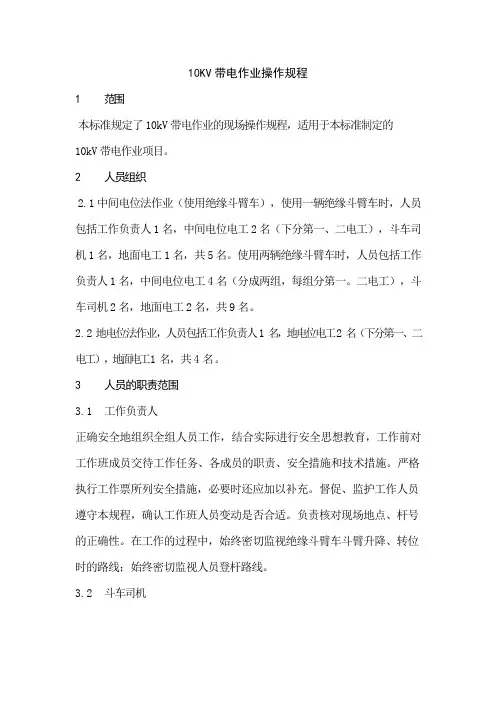

10KV带电作业操作规程

1 范围

本标准规定了10kV带电作业的现场操作规程，适用于本标准制定的

10kV带电作业项目。

2 人员组织

2.1中间电位法作业（使用绝缘斗臂车），使用一辆绝缘斗臂车时，人员包括工作负责人1名，中间电位电工2名（下分第一、二电工），斗车司机1名，地面电工1名，共5名。使用两辆绝缘斗臂车时，人员包括工作负责人1名，中间电位电工4名（分成两组，每组分第一。二电工），斗车司机2名，地面电工2名，共9名。

2.2地电位法作业，人员包括工作负责人1名，地电位电工2名（下分第一、二电工），地面电工1名，共4名。

3 人员的职责范围

3.1 工作负责人

正确安全地组织全组人员工作，结合实际进行安全思想教育，工作前对工作班成员交待工作任务、各成员的职责、安全措施和技术措施。严格执行工作票所列安全措施，必要时还应加以补充。督促、监护工作人员遵守本规程，确认工作班人员变动是否合适。负责核对现场地点、杆号

的正确性。在工作的过程中，始终密切监视绝缘斗臂车斗臂升降、转位时的路线；始终密切监视人员登杆路线。

3.2 斗车司机 将斗臂车停放在便于工作的预定位置，确认斗臂液压、传动、回转、升降系统正常，操作灵活，制动装置可靠，并装设临时遮栏。在作业的过程中，应始终保持斗臂车处于发动状态。

3.3 地面电工

应配合斗车司机装设临时遮栏。将所需的安全工器具、材料摆放整齐，检查工器具是否有损伤或损坏并用清洁干燥的毛巾擦拭。

3.4 第一电工

作业时，负责控制车斗的升降、转位和主要的操作。

3.5 第二电工

作业过程中，应对第一电工的工作进行监护，并协助第一电工工作。

3.6 地面工作人员必须共同配合，防止行人进入临时遮栏。

4 安全措施

4.1 开展10kV带电作业的条件

4.1.1 中间电位法作业时要求，导线相间距离能满足带电作业的安全距离，

且绝缘斗臂车能够进场作业和带电作业人员具有足够操作空间的10kV架空线路。

高压电工作业实操考场考位设备配备表

考位 考试

项目 考位

面积 考位设备设施要求 考位布置

要求 设备/设施/器材 规格/要求 数量

科目一 安全用具使用（K1）

1 电工仪器仪表安全使用（K11） ≥5m2 万用表 手持数字式。

应符合现行标准《国家电气设备安全技术规范》（GB 19517）的有关要求，并符合电气设备相关的其他国家标准。 1个

1.考试前应设置不少于2种干扰项。

2.万用表、钳形电流表、兆欧表、绝缘电阻测试仪、接地电阻测试仪、直流单臂电桥或直流电阻测试仪的使用均应考核。

3.如考生在本考位选择仪器仪表后进行K2考试，则应按实际情况配备本考位各种设备/设施/器材的数量。 钳形电流表 数字式；AC/DC600V以下。 1个

兆欧表 500V指针式。 1个

1000V指针式。 1个

2500V指针式。 1个

绝缘电阻测试仪 数字式。 1个

接地电阻测试仪 数字式/指针式/钳形表均可。 1个

直流单臂电桥或直流电阻测试仪 1个

电阻箱 最小步进不大于0.1Ω，量程不小于99KΩ。 1台

仪器仪表测试台 1.定制，能够模拟各类仪器仪表的电气物理量。

2.应使用安全电压，或有短路保护、剩余电流动作保护和接地保护。

3.应符合现行标准《通用用电设备配电设计规范》（GB 50055）、《低压配电设计规范》（GB 50054）的有关要求。 1台

干扰项设备设施 万用表 无法正常使用的。 1个

钳形电流表 无法正常使用的。 1个

兆欧表 无法正常使用的。 1个

绝缘电阻测试仪 无法正常使用的。 1个

接地电阻测试仪 无法正常使用的。 1个

直流单臂电桥 无法正常使用的。 1个

直流电阻测试仪 无法正常使用的。 1个

其他设备设施 根据实际需求配置。

器材摆放架 定制，满足摆放需求。 若干

考生作业安全防护设备设施 绝缘垫 1.考位区域满铺。

2.应符合现行标准《带电作业用绝缘垫》（DL/T 853）的有关要求。 1块

.WORD完美格式.

.专业知识编辑整理. 配电工程安全施工作业票填用说明

为加强配电网工程建设施工作业现场安全管理，落实施工作业过程中防高坠，防倒断杆，防物体打击，防机械伤害等风险预控措施，确保施工作业人员安全，规范配电工程安全施工作业票的填用，现将有关规定明确如下：

一、填用配电工程安全施工作业票的工作如下：

1. 非运用中配电设备的施工作业。

2. 新建、改建、扩建配电工程的施工作业。

3. 电力用户业扩配电工程的施工作业。

4. 拆除非运用中的配电设备的作业。

二、填用配电工程安全施工作业票的工作，如需设备运行单位将运用中的设备停电或做安全措施者，应按规定同时填用配电工作票，将新（扩、改）建中的作业部位及作业内容等填入作业票中，运用中的配电线路设备的工作地段及工作内容填入工作票中。在易燃、易爆区域动用明火作业时，应按规定同时办理相应等级的动火工作票。安全施工作业票和工作票不得相互代替。

三、在新（扩、改）建配电网工程施工作业前，参照《国家电网公司电力安全工作规程（电网建设部分）》按以下2种方式填用作业票：

1.填用配电工程安全施工作业A票(见附录1)；

2.填用配电工程安全施工作业B票 (见附录2)；

四、填用配电工程安全施工作业A票的工作为：

依据《配电网工程施工风险等级分级标准(见附录3)》，二级及以下的风险作业办理A票。作业票编制完成后，A票应报施工项目部安全员、技术员审查、确认，由施工队长签发。

五、填用配电工程安全施工作业B票的工作为：

依据《配电网工程施工风险等级分级标准(见附录3)》，三级及以上的风险作业办理B票。B票及其风险控制卡还应报监理项目部审查、业主项目部确认，由施工项目经理签发。
