三维实体生成二维视图福建省林业职业技术学院谢金生摘要：本文通过实例论述在AutoCAD中将三维实体生成二维视图的方法和特点，着重阐述生成符合机械图投影关系的基本视图、向视图和剖视图中所使用的命令、方法、步骤及注意事项。

关键词：AutoCAD 三维实体二维视图生成方法注意事项引言：由于三维设计特有的优越性，故越来越受到人们的重视，在发达地区，已经CAD/CAM一体化，三维设计直接用于加工。

然而，目前我国机械行业大部分企业技术落后、设备老化、数控机床数量少，仍然用二维图样指导生产，并且，这种局面要持续较长的时间。

因此，充分利用AutoCAD三维建模的优势，在产品或零件的设计中，通过实体建模，再由三维模型生成二维工程视图，对减少绘图的工作量、提高绘图的速度与精度、避免二维绘图中可能出现的各种错误，有其重要的意义。

一、在模型空间中设置平铺视区打开AutoCAD软件，首先进入模型空间，在模型空间中可以绘制三维实体。

如图（1）就是在模型空间中绘制的支座零件的三维实体。

但由于三维实体的不透明性——前面遮挡后面，从一个角度只能看到其中的部分。

要想看到三维实体的各部分，就要从不同的角度对其进行观察，为便于观察，可以把屏幕上的绘图区设置成多个视区。

在AutoCAD2000的模型空间中点击菜单栏中的视图\视口\新建视口或在命令行中键入Vports命令，可把绘图工作区设置为多个视区（这种视区称为平铺视区（TiledViewport）。

并可为各视区设置为不同的观察视点。

如图（2）所示，为便于观察零件的具体形状，模型空间设置了4个平铺视区，并将各视区的视点分别设置为主视图、俯视图、左视图和透视图。

显然平铺视区方便了三维实体观察，可以生成二维视图。

然而得不到打印输出的支持，只能打印输出激活的平铺视区（被激活的视区显示粗边框，如图（2）中的透视图。

），不能打印未激活的平铺视区。

另外，由图（2）还可知，在模型空间中的不同视区上标注的尺寸、注释的文字，将随观察角度的变化而倾斜，有时模糊不清，甚至变为一条线。

三维投影到二维的变换公式
在计算机图形学中，三维物体经常需要投影到二维平面上显示。

这个过程涉及到从三维空间到二维空间的变换。

下面是三维投影到二维的变换公式：
1. 正交投影
对于正交投影，变换公式如下：
x' = x
y' = y
z' = 0
其中x、y、z是三维物体的坐标，x'、y'、z'是投影后二维平面上的坐标。

2. 透视投影
对于透视投影，变换公式如下：
x' = x/z
y' = y/z
z' = z/d
其中d是观察者到投影平面的距离。

这个公式可以通过矩阵乘法表示：
[x' y' z' 1] = [x y z 1] * [1 0 0 0;
0 1 0 0;
0 0 1/d 0;
0 0 0 1]
这个矩阵被称为透视投影矩阵。

以上就是三维投影到二维的变换公式。

在实际应用中，可以根据需要选择正交投影或透视投影。

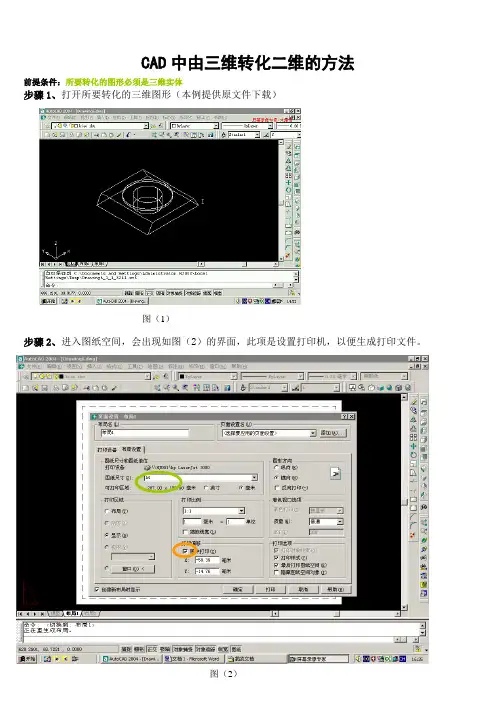

CAD中由三维转化二维的方法
前提条件：所要转化的图形必须是三维实体
步骤1、打开所要转化的三维图形（本例提供原文件下载）
图（1）
步骤2、进入图纸空间，会出现如图（2）的界面，此项是设置打印机，以便生成打印文件。

步骤3、设置完后点击确定，生成图形，如图(3),先择它，然后删除。

用鼠标框选后,删除
图(3)
步骤4、设置视口，具体方法：依次点击视图\视口\四视口,后用鼠标在图纸上选择一区域,出现如图(4); 步骤5、选择四个视口，输入mspace命令，如图（5），后回车；
图(4) 图(5)
步骤6、分别选择视口，改变原有的视图方向：具体方法：点击视图\三维视图\俯视,依次修改,如图(6)
步骤7、用提取轮廓命令：solprof 如图（7）依次修改各视口，此命令按提示操作即可，命令后面全部
选择是，即回车就可以了。

图(6)
图(7)
步骤8、回到模型空间，删除三维实体，用UCS等命令，即可得到二维视图了。

如图（8）
图(8)。

CAXA实体设计工程图输出————————————————————————————————作者：————————————————————————————————日期：3CAXA实体设计工程图输出内容简介：在本章节中将介绍在零件设计后如何生成符合国标要求的二维工程图纸及如何定制工程图模板。

本章节的重点内容：生成标准视图标注尺寸移动视图和修改比例添加表面粗糙度符号添加中心线图纸保存和共享生成剖视图3D和2D间的自动关联定制工程图模板利用caxa实体设计,可以将三维零件或装配体通过“三维接口”生成二维方法表达零件图或装配体，这些零件图或装配图又称为二维工程图，或简称工程图。

一、基础知识：视图生成命令如下：Caxa实体设计提供了自动生成二维图的强大设计功能，能快捷、方便的生成产品或三维零件图关联的二维工程图。

新建一个工程图模板，图幅选择A3图纸，进入设计模板中，进入工程图的设计环境中。

二、标准视图学习工程图视图生成，利用caxa实体设计可生成各类工程图视图，生成后还可以对它们进行一个重新定位、标注以及添加文字等成为一个准确而全面的工程图。

首先设计一个工程图，单击新建—图纸---blank 模板，进入工程图设计环境。

生成标准视图，标准视图是工程图中使用的典型视图，也是caxa实体设计中的基本设计类型。

在生成局部放大、侧视图以及辅助视图之前，工程图必须包含一个标准视图，单击【三维接口】中的【标准视图】，弹出如下对话框，单击文件中的【浏览】，打开一个设计零件，则零件在主视图窗口显示，部件设置：主要用来设置零部件是否在视图中显示或剖切，选中不需要显示的零件。

单击右键，选择隐藏，则该零件就出现在不显示部件图框中，则该零件就在预览区中不显示了，剖切也是一样。

三、投影视图和向视图：利用投影视图可以快速的形成三视图以外的投影视图。

1、投影视图：首先生成标准视图，然后利用投影视图可以轻松生成其它视图。

2、向视图：首先选择向视图的父视图，接着选择投影方向，这个投影方向是视图中的某条线或者单独做出的一条线，选择完视图投影方向后，就有一个箭头随着鼠标的移动而移动。
