Linux课件 8-2 ADS集成开发环境的使用

装置终了，装置允许文件〔Install License〕，这一步可 按装置导游中止，单击〝下一步〞按钮，会出现如图2-4 和图2-5所示的对话框。 第七页，共80页。第八页，Biblioteka 80页。第九页，共80页。
在图2-5对话框中选(zhòng xuǎn)阅读〔Browser〕查允许文件,在 Program Files\ARM\ADSV1_2\license\中选(zhòng xuǎn)license.dat文件并翻开，单击〝下一步〞按钮，如图2-6，即 可完成ADS1.2的装置。 最后，顺序还要注册，注册文件在Program Files\ARM\ADSV1_2 文件夹中，单击注册文件，即完成顺序注册，如图2-7所示。
第十页，共80页。
第十一页，共80页。
2.2 ADS集成(jíchénɡ)开发环境的运用
2.2.1树立一个新工程 运转(yùnzhuǎn)ADS1.2集成开发环境〔CodeWarrior for
ARM Developer Suite〕，点击File|New,在New对话框 中，共有7项，ARM Executable Image是ARM的通用模 板。选中它即可生成ARM的执行文件，如图2-8所示。
第二十二页，共80页。
先选Add Files，参与文件，再选Create Group，创立文件夹，然 后把文件移入文件夹内。读者可依据自己(zìjǐ)习气，更改 Edit|Preference窗口内关于文本编辑的颜色、字体大小，外形，变 量、函数的颜色等等设置。如图2-19。
第二十三页，共80页。
第十二页，共80页。
还要在Project name栏中输入项目的称号，以及(yǐjí)在 Location中输入其寄存的位置，按确定保管项目。

20
添加类
• play():开始程序，可以进行多轮的猜测 • start():程序开始的动作 • stop():程序结束时的动作
• 新建一个类Puzzle
– 操作：
• 标签树状视图 中选类标签页 • 右击类节点 • 在弹出菜单中选新建类
2019年3月27日
21
添加类
• 在弹出窗口中定义类Puzzle
– 输出视图：
• 消息 • 标准输出
2019年3月27日 7
主界面
• 标准错误输出 • Konsole • 断点
– 编辑视图
• 编辑源文件的主要视图，在没有创建源文件时， 视图为不可用状态。
– 状态条
• 键盘状态 • 编辑状态 • 当前行列编号
2019年3月27日
8
创建项目
• 功能菜单
– 【项目/新建】 – 项目：
输入类名Puzzle， 并点击确定按钮
2019年3月27日
22
添加成员函数和成员变量
• • • •
标签树状视图中选类标签页 展开类节点 右击类Puzzle节点 在弹出菜单中选 新建成员函数 或 新建成员变量
2019年3月27日
23
添加成员变量
• 在弹出窗口中设置需要添加的成员变量
变量类型 变量名 访问类型
• －：私有 • ＋：共有
Puzzle -i_answer -i_guess -i_count -play_match() -gen_ans() -judge() -disp_msg() +play() +start() +stop()
– 成员功能：
• • • • • • •
2019年3月27日

在Targets Settings选项组中，Post-Linker用于选择链 接器输出文件的处理方式。用户可以选择的值如下： None:不进行连接的处理。 ARM fromELF：使用ARM工具fromELF处理链接器输出的 ELF格式文件，它可以将ELF格式的文件转换为各种二进制 文件格式。 Batch File Runner：在连接完成后运行一个DOS格式的批处 理文件。 若用户在编译完成后只是用AXD来调试程序，建议选择 None；若要生成最后的编程文件，建议选择ARM fromELF， 该选项与Linker面板中的ARM fromELF选项结合来产生最终 的编程文件。

Layout选项在连接方式为Simple时有效，用来安排一些输入 段在映像文件中的位置。在上图中，Place at Beginning of Image选项 用于指定某个输入段放置在它所在的运行时域的开头。

在 Output format 下拉框中，为用户提供了多种可以转换的目标 格式，这里选择 Plain binary，这是一个二进制格式的可执行文件，可 以被烧写在目标板的 Flash中。
在 Output file name 文本域输入期望生成的输出文件存放的路径，或通 过点击 Choose...按钮从文件对话框中选择输出文件路径。如果在这个文 本域不输入路径名，则生成的二进制文件存放在工程所在的目录下。
2.2.3 编译与链接工程

DebugRel Settings：设置工程的属性，如设置链 接地址、输出文件的格式、编译选项等。 Make：编译、链接 Debug：启动AXD调试器




第一次打开AXD调试器，需要设置： 点击ADX窗口菜单【Options】选择【Configure Target…】，即弹出Choose Target 窗口，在没有添加其它 仿真驱动程序前，Target 项中没有ARMUL(软件仿真)项。 单击“Add”按钮，在文件目录下加载“D:\Program Files\ARM\ADSv1_2\Bin”文件夹下的ARMulate.dll文件 点击“Configure”按钮，在“Variant”的下拉列表框中选择 “ARM920T”

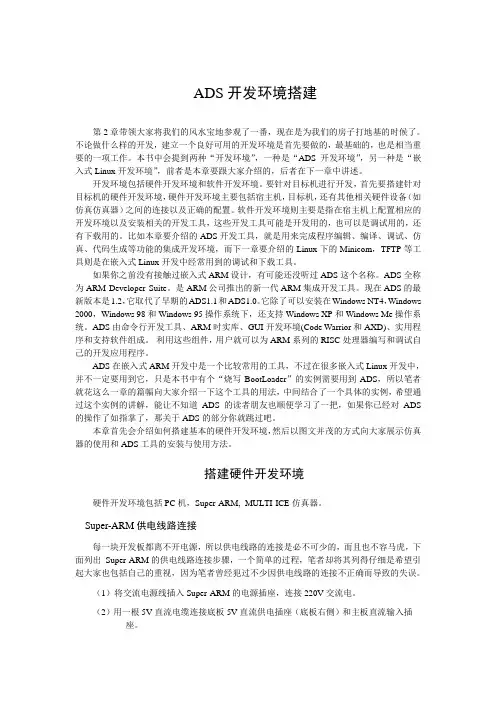

ADS开发环境搭建第2章带领大家将我们的风水宝地参观了一番，现在是为我们的房子打地基的时候了。

不论做什么样的开发，建立一个良好可用的开发环境是首先要做的，最基础的，也是相当重要的一项工作。

本书中会提到两种“开发环境”，一种是“ADS开发环境”，另一种是“嵌入式Linux开发环境”，前者是本章要跟大家介绍的，后者在下一章中讲述。

开发环境包括硬件开发环境和软件开发环境。

要针对目标机进行开发，首先要搭建针对目标机的硬件开发环境，硬件开发环境主要包括宿主机，目标机，还有其他相关硬件设备（如仿真仿真器）之间的连接以及正确的配置。

软件开发环境则主要是指在宿主机上配置相应的开发环境以及安装相关的开发工具，这些开发工具可能是开发用的，也可以是调试用的，还有下载用的。

比如本章要介绍的ADS开发工具，就是用来完成程序编辑、编译、调试、仿真、代码生成等功能的集成开发环境，而下一章要介绍的Linux下的Minicom，TFTP等工具则是在嵌入式Linux开发中经常用到的调试和下载工具。

如果你之前没有接触过嵌入式ARM设计，有可能还没听过ADS这个名称。

ADS全称为ARM Developer Suite。

是ARM公司推出的新一代ARM集成开发工具。

现在ADS的最新版本是1.2，它取代了早期的ADS1.1和ADS1.0。

它除了可以安装在Windows NT4，Windows 2000，Windows 98和Windows 95操作系统下，还支持Windows XP和Windows Me操作系统。

ADS由命令行开发工具、ARM时实库、GUI开发环境(Code Warrior和AXD)、实用程序和支持软件组成。

利用这些组件，用户就可以为ARM系列的RISC处理器编写和调试自己的开发应用程序。

ADS在嵌入式ARM开发中是一个比较常用的工具，不过在很多嵌入式Linux开发中，并不一定要用到它，只是本书中有个“烧写BootLoader”的实例需要用到ADS，所以笔者就花这么一章的篇幅向大家介绍一下这个工具的用法，中间结合了一个具体的实例，希望通过这个实例的讲解，能让不知道ADS的读者朋友也顺便学习了一把，如果你已经对ADS 的操作了如指掌了，那关于ADS的部分你就跳过吧。
