瓦楞纸箱抗压强度计算公式

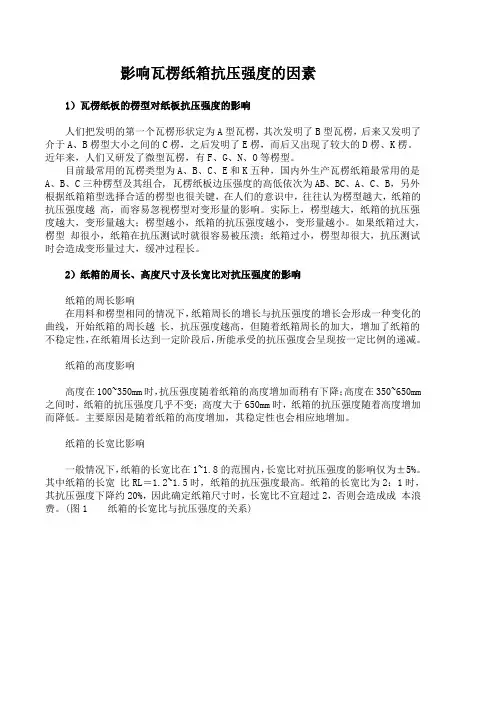

影响瓦楞纸箱抗压强度的因素

1）瓦楞纸板的楞型对纸板抗压强度的影响

人们把发明的第一个瓦楞形状定为A型瓦楞，其次发明了B型瓦楞，后来又发明了介于A、B楞型大小之间的C楞，之后发明了E楞，而后又出现了较大的D楞、K楞。近年来，人们又研发了微型瓦楞，有F、G、N、O等楞型。

目前最常用的瓦楞类型为A、B、C、E和K五种，国内外生产瓦楞纸箱最常用的是A、B、C三种楞型及其组合, 瓦楞纸板边压强度的高低依次为AB、BC、A、C、B，另外根据纸箱箱型选择合适的楞型也很关键，在人们的意识中，往往认为楞型越大，纸箱的抗压强度越 高，而容易忽视楞型对变形量的影响。实际上，楞型越大，纸箱的抗压强度越大，变形量越大；楞型越小，纸箱的抗压强度越小，变形量越小。如果纸箱过大，楞型 却很小，纸箱在抗压测试时就很容易被压溃；纸箱过小，楞型却很大，抗压测试时会造成变形量过大，缓冲过程长。

2）纸箱的周长、高度尺寸及长宽比对抗压强度的影响

纸箱的周长影响

在用料和楞型相同的情况下，纸箱周长的增长与抗压强度的增长会形成一种变化的曲线，开始纸箱的周长越 长，抗压强度越高，但随着纸箱周长的加大，增加了纸箱的不稳定性，在纸箱周长达到一定阶段后，所能承受的抗压强度会呈现按一定比例的递减。

纸箱的高度影响

高度在100~350mm时，抗压强度随着纸箱的高度增加而稍有下降；高度在350~650mm之间时，纸箱的抗压强度几乎不变；高度大于650mm时，纸箱的抗压强度随着高度增加而降低。主要原因是随着纸箱的高度增加，其稳定性也会相应地增加。

纸箱的长宽比影响

一般情况下，纸箱的长宽比在1~1.8的范围内，长宽比对抗压强度的影响仅为±5%。其中纸箱的长宽 比RL＝1.2~1.5时，纸箱的抗压强度最高。纸箱的长宽比为2：1时，其抗压强度下降约20%，因此确定纸箱尺寸时，长宽比不宜超过2，否则会造成成 本浪费。(图1 纸箱的长宽比与抗压强度的关系)

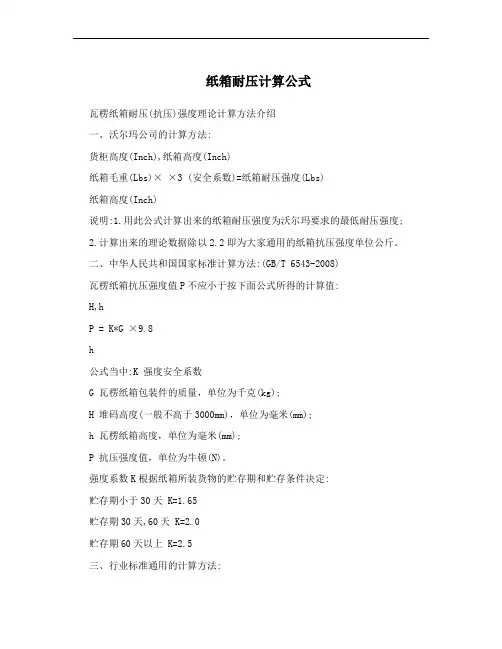

纸箱耐压计算公式

瓦楞纸箱耐压(抗压)强度理论计算方法介绍

一、沃尔玛公司的计算方法:

货柜高度(Inch),纸箱高度(Inch)

纸箱毛重(Lbs)× ×3 (安全系数)=纸箱耐压强度(Lbs)

纸箱高度(Inch)

说明:1.用此公式计算出来的纸箱耐压强度为沃尔玛要求的最低耐压强度;

2.计算出来的理论数据除以2.2即为大家通用的纸箱抗压强度单位公斤。

二、中华人民共和国国家标准计算方法:(GB/T 6543-2008)

瓦楞纸箱抗压强度值P不应小于按下面公式所得的计算值:

H,h

P = K*G ×9.8

h

公式当中:K 强度安全系数

G 瓦楞纸箱包装件的质量，单位为千克(kg);

H 堆码高度(一般不高于3000mm)，单位为毫米(mm);

h 瓦楞纸箱高度，单位为毫米(mm);

P 抗压强度值，单位为牛顿(N)。

强度系数K根据纸箱所装货物的贮存期和贮存条件决定:

贮存期小于30天 K=1.65

贮存期30天,60天 K=2.0

贮存期60天以上 K=2.5

三、行业标准通用的计算方法:

主要根据原纸的环压、楞率、纸箱周长和系数表求出理论数据。

计算公式为:

环压强度之和

P = * F

6

公式当中:环压强度之和=面纸的环压强度，B楞芯纸的环压强度×B楞楞率，中纸环压强度

，C楞芯纸的环压强度×C楞楞率，底纸环压强度 (依BC楞纸箱为例)

F 根据周长查表得出的系数;

Z (纸箱的长，纸箱的宽)×2即为纸箱的周长(cm)

楞率系数:目前，东莞厂纸板各坑型楞率分别为:A楞1.47

C楞1.42

B楞1.33

E楞1.26

各层原纸的环压强度请参照品管组提供的《原纸物性表》。

说明:1.如果为A1型纸箱，计算出来的理论数据乘以0.85，基本上接近于实测值;

2.如果纸箱(A1型或E型等)满版印刷，计算出来的理论数据乘以0.8，基本上接近于实测值;

应知应会重点

1 瓦楞纸箱 抗压强度 设计 应知应会

应知：马基（Makee）公式

应会：凯利卡特（K.Q.Kellicutt）公式

重点：凯利卡特简易公式，综合环压强度，环压强度，环压指数，瓦楞纸箱周边长，纸箱最大综合尺寸，堆码强度，抗压强度，耐破度

一、马基（Makee）公式

根据瓦楞纸板的边压强度（纵向）计算瓦楞纸板的抗压强度：

BCT=K×ECT×(H×Z)1/2 (a)

式中：BCT——纸箱的抗压强度（N）

ECT——瓦楞纸板的边压强度（纵向）（N/m）

H——瓦楞纸板的厚度（m）

Z——瓦楞纸箱的周边长：（长＋宽）×2 （m）

K——常数，为5.87

二、凯利卡特（K.Q.Kellicutt）公式

根据瓦楞纸板的环压强度计算瓦楞纸箱的抗压强度。

P=Px×(4aXz/Z)2/3 × Z × J (b)

式中，P——纸箱的抗压强度（N）

Px——瓦楞纸板的综合环压强度（N/cm）

aXz——瓦楞常数

Z——瓦楞纸箱的周边长：（长＋宽）×2 （cm）

J——纸箱常数 应知应会重点

2

其中，瓦楞纸板的综合环压强度计算公式如下：

Px=(ΣRn + ΣCnRmn)/15.2 (c)

式中，Px——瓦楞纸板的综合环压强度（N/cm）

Rn——内外面纸、夹芯纸的环压强度（N）

Rmn——瓦楞芯纸环压强度（N）

Cn——瓦楞的收缩率，即瓦楞芯纸原长度与面纸长度之比。

15.2——测试原纸的环压强度时的试样长度，cm。

对于单瓦楞纸板来说，则有公式（c）得到：

Px=(R1 + R2 + RmCn)/15.2 (d)

对于双对于单瓦楞纸板来说，则有公式（c）得到：

Px=(R1 + R2 + R3 + Rm1Cn1 + Rm2Cn2)/15.2 (d)

如以环压指数（N.m/g)计算Px则：

瓦楞纸箱抗压强度计算公式

点击次数：1040 发布时间：2009-2-13 10:26:47

东莞市天瑞试验设备有限公司

瓦楞纸箱抗压强度计算公式

Audo look6.0下载纸箱抗压强度一类根据瓦楞纸板原纸，即面纸和芯纸的测试强度来进行计算，另一类则直接根据瓦楞纸板的测试强度进行计算。

①凯里卡特(K.Q.Kellicutt)公式

a. 凯里卡特公式

P——瓦楞纸箱抗压强度(N)；

Px——瓦楞纸板原纸的综合环压强度(N/cm)；

aXz——瓦楞常数；

Z——瓦楞纸箱周边长(cm)；

J——纸箱常数。

瓦楞纸板原纸的综合环压强度计算公式如下

Rn——面纸环压强度测试值(N/0.152m)

Rmn ——瓦楞芯纸环压强度测试值(N/0.152m)

C——瓦楞收缩率，单瓦楞纸板来说

双瓦楞纸板

纸箱抗压强度公式中的15.2(cm)为测定原纸环压强度时的试样长度。

Z 值计算公式

Z=2(L0+B0)

Z——纸箱周边长(cm)； L0——纸箱长度外尺寸(cm)

B0——纸箱宽度外尺寸(cm)；

a z X、J、C值可查表

b.06 类纸箱抗压强度计算公式：

P0201 ——0201 箱型用凯里卡特公式计算的抗压强度(N)；

a——箱型修正系数， 凯里卡特公式，与实际测试值有一定差异，一般比测试值小5％。

②马丁荷尔特(Maltenfort)公式

P——瓦楞纸箱抗压强度(N)；

CLT- O ——内、外面纸横向平压强度平均值(N/cm)。

③沃福(Wolf)公式

Pm——瓦楞纸板边压强度(N/m)

④马基(Makee)公式

纸箱抗压强度Dx——瓦楞纸板纵向挺度(MN·m)

Dy——瓦楞纸板横向挺度(MN·m)

马基简易公式：

包卷式纸箱抗压强度计算公式：

PwA——包卷式纸箱抗压强度(N)；

Pm ——瓦楞纸板边压强度(N/m)

a——常数

b——常数

纸箱抗压强度⑤APM 计算公式

考虑箱面印刷对抗压强度的影响。
