收音机的组装与调试实训报告

电工电子实训报告

实训题目：常用收音机的组装与调试

专 业： xxxxx

班 级： xxxxx

学 号： xxxxx

姓 名： xxxxx

指导老师： xxxx

起止时间：xxxxxx

目 录

摘要 „„„„„„„„„„„„„„„„„„„„„„ 1

第一章 绪论 „„„„„„„„„„„„„„„„„„„ 1

1.1 实训任务和目的„„„„„„„„„„„„ 1

1.2 实验仪器„„„„„„„„„„„„„„„ 1

1.3 实训内容„„„„„„„„„„„„„„„ 2

第二章 收音机工作原理 „„„„„„„„„„„„„„ 2

2.1线电发射与接收的基本原理„„„„„„„„ 2

2.2超外差收音机的原理„„„„„„„„„„„ 3

2.3 电路分析（见下页图2.3）„ „„„„„„„ 3

第三章 实训步骤 „„„„„„„„„„„„„„„„„ 5

3.1元器件准备 „„„„„„„„„„„„„„ 5

3.2 焊接技术 „„„„„„„„„„„„„„„ 5

3.3实训具体步骤„„„„„„„„„ „„„„ 6

第四章 调试„„„„„„„„„„„„„„„„„„„ 8

4.1调试步骤„„„„„„„„„„„„„„„ 8

4.2 使用方法„„„„„„„„„„„„„„„ 8

第五章 感想与收获„„„„„„„„„„„„„„„„„ 9

5.1 感想 „„„„„„„„„„„„„„„„„ 9

5.2 收获„„„„„„„„„„„„„„„„„ 9

摘要

收音机从它的诞生至今，不仅方便了媒体信息的传播，也推进了现代电子技术和更先进的电信设备的发展。目前调频式或调幅式收音机，一般都采用超外差式，它具有灵敏度高、工作稳定、选择性好及失真度小等优点。了解收音机的工作原理并通过画原理图、焊接电路板、调试作品等电子电工实训对我们学习电子技术类的大学生有很多意义。本实训报告简单分析了超外差式收音机电路的工作原理及其组装和调试等。

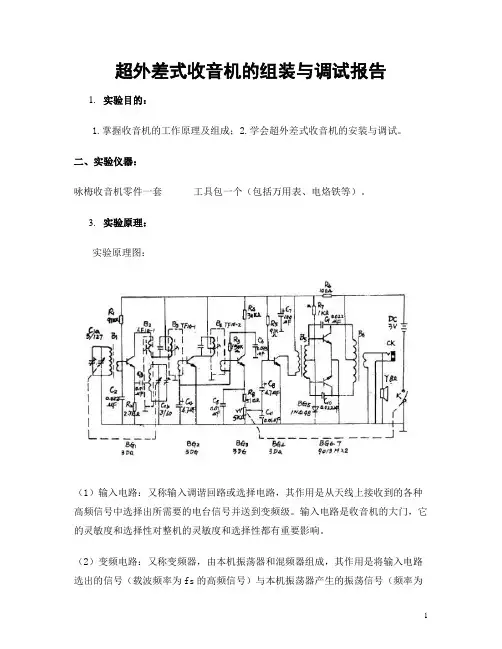

1 超外差式收音机的组装与调试报告

1. 实验目的：

1.掌握收音机的工作原理及组成；2.学会超外差式收音机的安装与调试。

二、实验仪器：

咏梅收音机零件一套

工具包一个（包括万用表、电烙铁等）。

3.

实验原理：

实验原理图：

（1）输入电路：又称输入调谐回路或选择电路，其作用是从天线上接收到的各种高频信号中选择出所需要的电台信号并送到变频级。输入电路是收音机的大门，它的灵敏度和选择性对整机的灵敏度和选择性都有重要影响。

（2）变频电路：又称变频器，由本机振荡器和混频器组成，其作用是将输入电路选出的信号（载波频率为fs的高频信号）与本机振荡器产生的振荡信号（频率为

2 fr）在混频器中进行混频，结果得到一个固定频率（465kHz）的中频信号。这个过程称为“变频”，它只是将信号的载波频率降低了，而信号的调制特性并没有改变，仍属于调幅波。由于混频管的非线性作用，fs与fr在混频过程中，产生的信号除原信号频率外，还有二次谐波及两个频率的和频和差频分量。其中差频分量（fr—fs）就是我们需要的中频信号，可以用谐振回路选择出来，而将其它不需要的信号滤除掉。因为465kHz中频信号的频率是固定的，所以本机振荡信号的频率始终比接收到的外来信号频率高出465kHz，这也是“超外差”得名的原因。

（3）中频放大电路：又叫中频放大器，其作用是将变频级送来的中频信号进行放大，一般采用变压器耦合的多级放大器。中频放大器是超外差式收音机的重要组成部分，直接影响着收音机的主要性能指标。质量好的中频放大器应有较高的增益，足够的通频带和阻带（使通频带以外的频率全部衰减），以保证整机良好的灵敏度、选择性和频率响应特性。

（4）检波和自动增益控制电路：检波的作用是从中频调幅信号中取出音频信号，常利用二极管来实现。由于二极管的单向导电性，中频调幅信号通过检波二极管后将得到包含有多种频率成份的脉动电压，然后经过滤波电路滤除不要的成份，取出音频信号和直流分量。音频信号通过音量控制电位器送往音频放大器，而直流分量与信号强弱成正比，可将其反馈至中放级实现自动增益控制（简称AGC）。收音机中设计AGC电路的目的是：接收弱信号时，使收音机的中放电路增益增高，而接收强信号时自动使其增益降低，从而使检波前的放大增益随输入信号的强弱变化而自动增减，以保持输出的相对稳定。

一、实训目的

通过本次实训，使学生掌握收音机的组装方法，了解收音机的基本原理和电路结构，提高学生的动手实践能力和电子技能。

二、实训时间

2023年10月25日

三、实训地点

电子实验室

四、实训器材

1. 收音机电路板

2. 电阻、电容、电感等电子元件

3. 电源

4. 万用表

5. 剪线钳、镊子等工具

五、实训步骤

1. 准备工作

（1）仔细阅读收音机电路图，了解电路结构及元件功能。

（2）准备好所需的电子元件和工具。

2. 组装电路

（1）按照电路图连接电路元件，注意元件的极性。

（2）连接天线和地线。

（3）连接电源，检查电路连接是否正确。

3. 调试电路

（1）使用万用表检测电路各部分电压，确保电路正常工作。

（2）调整天线，寻找最佳接收效果。 4. 验收与总结

（1）验收组装好的收音机，确保其功能正常。

（2）总结实训过程中的收获和不足，提出改进措施。

六、实训结果

1. 成功组装了一台收音机，并能正常接收广播信号。

2. 掌握了收音机的组装方法和电路调试技巧。

3. 增强了动手实践能力和电子技能。

七、实训心得

1. 在本次实训中，我深刻体会到了理论知识与实践操作相结合的重要性。只有将所学知识运用到实际操作中，才能真正掌握技能。

2. 组装收音机过程中，我遇到了许多困难，如元件极性判断错误、电路连接错误等。通过查阅资料、请教老师，我逐渐克服了这些困难，提高了自己的动手能力。

3. 在实训过程中，我学会了如何分析电路图、识别元件、调整电路等技能，为今后的学习和工作打下了基础。

4. 本次实训让我认识到，电子技术是一门实践性很强的学科，只有不断积累经验，才能不断提高自己的技能水平。

八、改进措施

1. 在实训过程中，我发现自己对电路原理掌握不够扎实，今后要加强理论学习，提高自己的理论基础。

2. 在组装电路时，由于经验不足，导致部分元件连接错误。今后，在组装电路前，要仔细核对电路图，确保元件连接正确。

收音机的组装与调试

实验人：杨亿斌（06325107）

（中山大学理工学院，光信息科学与技术专业06级3班）

2009年6月14日

一、实验目的

1、熟练焊接的基本技巧；

2、熟悉收音机的工作原理；

3、掌握收音机的调试方法；

4、安装、调试出成品收音机。

二、实验元件与实验仪器

黄河741型半导体管收音机套件、剪刀、电烙铁、锡条、螺丝刀、导线、直流可调稳压电源等。

三、实验原理

无线电波的发送过程

声音通过话筒（微音器）转化为音频电信号，音频电信号是不能直接向空间发射的，必须用音频信号去调制一个等幅的高频振荡才能实现声音的远距离传输，这个等幅的高频振荡叫载波。这里音频信号称为调制信号，经过调制的载波叫已调波，已调波经调谐功率放大器放大，由发射天线辐射到空间，声音广播发送的组成如图1所示。

图1

无线电波的接收过程

天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。音频信号通过功率放大之后，就可送至扬声器发声了。天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率较外来高频信号高一个固定中频，我国中频标准规定为465KHZ）一起送入变频管内混合——变频，在变频级的负载回路（选频）产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。再经低放，功率放大后，推动扬声器发出声音。如图2所示： 2 / 5 图2

实验装置图如图3 所示：

主要性能指标

频率范围：535～1065kHz

中频频率：465kHz

灵敏度：<1mV/m（能收到本省、本市以外较远的电台及信号较弱的电台）

选择性：20lg21(1)(110)EMHzEMHzMHz>14dB
