1.1.2《简单组合体的结构特征》导学案

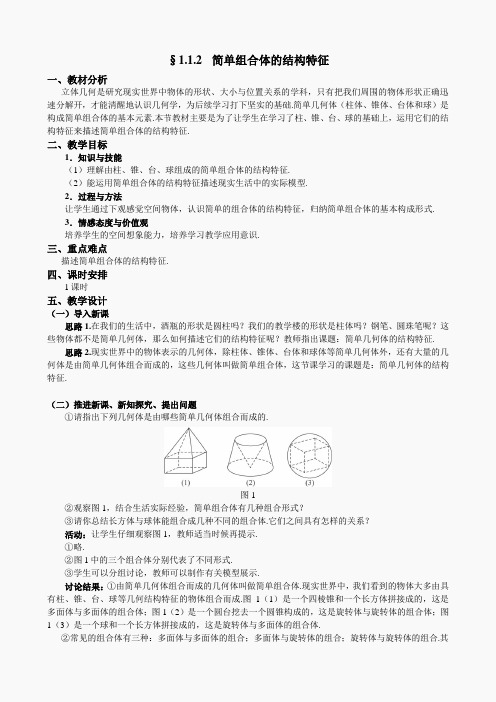

§1.1.2 简单组合体的结构特征一、教材分析立体几何是研究现实世界中物体的形状、大小与位置关系的学科，只有把我们周围的物体形状正确迅速分解开，才能清醒地认识几何学，为后续学习打下坚实的基础.简单几何体（柱体、锥体、台体和球）是构成简单组合体的基本元素.本节教材主要是为了让学生在学习了柱、锥、台、球的基础上，运用它们的结构特征来描述简单组合体的结构特征.二、教学目标1．知识与技能（1）理解由柱、锥、台、球组成的简单组合体的结构特征.（2）能运用简单组合体的结构特征描述现实生活中的实际模型.2．过程与方法让学生通过下观感觉空间物体，认识简单的组合体的结构特征，归纳简单组合体的基本构成形式.3．情感态度与价值观培养学生的空间想象能力，培养学习教学应用意识.三、重点难点描述简单组合体的结构特征.四、课时安排1课时五、教学设计（一）导入新课思路1.在我们的生活中，酒瓶的形状是圆柱吗？我们的教学楼的形状是柱体吗？钢笔、圆珠笔呢？这些物体都不是简单几何体，那么如何描述它们的结构特征呢？教师指出课题：简单几何体的结构特征.思路2.现实世界中的物体表示的几何体，除柱体、锥体、台体和球体等简单几何体外，还有大量的几何体是由简单几何体组合而成的，这些几何体叫做简单组合体，这节课学习的课题是：简单几何体的结构特征.（二）推进新课、新知探究、提出问题①请指出下列几何体是由哪些简单几何体组合而成的.图1②观察图1，结合生活实际经验，简单组合体有几种组合形式？③请你总结长方体与球体能组合成几种不同的组合体.它们之间具有怎样的关系？活动：让学生仔细观察图1，教师适当时候再提示.①略.②图1中的三个组合体分别代表了不同形式.③学生可以分组讨论，教师可以制作有关模型展示.讨论结果：①由简单几何体组合而成的几何体叫做简单组合体.现实世界中，我们看到的物体大多由具有柱、锥、台、球等几何结构特征的物体组合而成.图1（1）是一个四棱锥和一个长方体拼接成的，这是多面体与多面体的组合体；图1（2）是一个圆台挖去一个圆锥构成的，这是旋转体与旋转体的组合体；图1（3）是一个球和一个长方体拼接成的，这是旋转体与多面体的组合体.②常见的组合体有三种：多面体与多面体的组合；多面体与旋转体的组合；旋转体与旋转体的组合.其基本形式实质上有两种：一种是由简单几何体拼接而成的简单组合体，如图1（1）和（3）所示的组合体；另一种是由简单几何体截去或挖去一部分而成的简单组合体，如图1（2）所示的组合体.③常见的球与长方体构成的简单组合体及其结构特征：1°长方体的八个顶点在同一个球面上，此时长方体称为球的内接长方体，球是长方体的外接球，并且长方体的对角线是球的直径；2°一球与正方体的所有棱相切，则正方体每个面上的对角线长等于球的直径；3°一球与正方体的所有面相切，则正方体的棱长等于球的直径.（二）应用示例思路1例1 请描述如图2所示的组合体的结构特征.图2活动：回顾简单几何体的结构特征，再将各个组合体分解为简单几何体.依据柱、锥、台、球的结构特征依次作出判断.解：图2（1）是由一个圆锥和一个圆台拼接而成的组合体；图2（2）是由一个长方体截去一个三棱锥后剩下的部分得到的组合体；图2（3）是由一个圆柱挖去一个三棱锥剩下的部分得到的组合体.点评：本题主要考查简单组合体的结构特征和空间想象能力.变式训练如图3所示，一个圆环绕着同一个平面内过圆心的直线l旋转180°，想象并说出它形成的几何体的结构特征.图3答案：一个大球内部挖去一个同球心且半径较小的球.例2 连接正方体的相邻各面的中心（所谓中心是指各面所在正方形的两条对角线的交点），所得的一个几何体是几面体？并画图表示该几何体.活动：先画出正方体，然后取各个面的中心，并依次连成线观察即可.连接相应点后,得出图形如图4(1)，再作出判断.(1) (2)图4解：如图4(1)，正方体ABCD—A1B1C1D1，O1、O2、O3、O4、O5、O6分别是各表面的中心.由点O1、O2、O3、O4、O5、O6组成了一个八面体，而且该八面体共有6个顶点，12条棱.该多面体的图形如图4（2）所示.点评：本题中的八面体，事实上是正八面体——八个面都是全等的正三角形，并且以每个顶点为其一端，都有相同数目的棱.由图还可见，该八面体可看成是由两个全等的四棱锥经重合底面后而得到的，而且中间一个四边形O2O3O4O5还是正方形，当然其他的如O1O2O6O4等也是正方形.为了增强立体效果，正方体应画得“正”些，而八面体的放置应稍许“倾斜”些，并且“后面的”线，即被前面平面所遮住的线，如图中的O1O5、O6O5、O5O2、O5O4应画成虚线.变式训练连接上述所得的几何体的相邻各面的中心，试问所得的几何体又是几面体？答案：六面体（正方体）.思路2例1 已知如图5所示，梯形ABCD中，AD∥BC，且AD＜BC，当梯形ABCD绕BC所在直线旋转一周时，其他各边旋转围成的一个几何体，试描述该几何体的结构特征.图5 图6活动：让学生思考AB、AD、DC与旋转轴BC是否垂直，以此确定所得几何体的结构特征.解：如图6所示，旋转所得的几何体是两个圆锥和一个圆柱拼接成的组合体.点评：本题主要考查空间想象能力以及旋转体、简单组合体.变式训练如图7所示，已知梯形ABCD中，AD∥BC，且AD＜BC，当梯形ABCD绕AD所在直线旋转一周时，其他各边旋转围成的一个几何体，试描述该几何体的结构特征.图7 图8答案：如图8所示，旋转所得的几何体是一个圆柱挖去两个圆锥后剩余部分而成的组合体.例2 如图9（1）、（2）所示的两个组合体有什么区别？图9活动：让学生分组讨论和思考，教师及时点拨和评价学生.解：图9（1）所示的组合体是一个长方体上面又放置了一个圆柱，也就是一个长方体和一个圆柱拼接成的组合体；而图9（2）所示的组合体是一个长方体中挖去了一个圆柱剩余部分构成的组合体.点评：考查空间想象能力和组合体的概念.变式训练如图10，说出下列物体可以近似地看作由哪几种几何体组成？图10答案：图10（1）中的几何体可以看作是由一个圆柱和一个圆锥拼接而成；图10（2）中的螺帽可以近似看作是一个正六棱柱中挖掉一个圆柱构成的组合体.（三）知能训练1.（2005湖南数学竞赛，9）若干个棱长为2、3、5的长方体，依相同方向拼成棱长为90的正方体，则正方体的一条对角线贯穿的小长方体的个数是（）A.64B.66C. 68D.70分析：由2、3、5的最小公倍数为30，由2、3、5组成的棱长为30的正方体的一条对角线穿过的长方体为整数个，所以由2、3、5组成棱长为90的正方体的一条对角线穿过的小长方体的个数应为3的倍数.答案：B2.图11是一个奖杯，可以近似地看作由哪几种几何体组成？图11答案：奖杯的底座是一个正棱台，底座的上面是一个正四棱柱，奖杯的最上部，在正棱柱上底面的中心放着一个球.（四）拓展提升1.请想一想正方体的截面可能是什么形状的图形？活动：静止是相对的，运动是绝对的，点动成线，线动成面.用运动的观点看几何问题的形成，容易建立空间想象力，这样对于分割和组合图形是有好处的.明确棱柱、棱锥、棱台等多面体的定义及圆柱、圆锥、圆台的生成过程，以及柱、锥、台的相互关系，对于我们正确的割补图形也是有好处的.对于正方体的分割，可通过实物模型，实际切割实验，还可借助于多媒体手段进行切割实验.对于切割所得的平面图形可根据它的定义进行证明，从而判断出各个截面的形状.探究：本题考查立体几何的空间想象能力，通过尝试、归纳，可以有如下各种肯定或否定性的答案：（1）截面可以是三角形：等边三角形、等腰三角形、一般三角形.（2）截面三角形是锐角三角形，截面三角形不能是直角三角形、钝角三角形.（3）截面可以是四边形：平行四边形、矩形、菱形、正方形、梯形、等腰梯形；截面为四边形时，这个四边形至少有一组对边平行.（4）截面不能是直角梯形.（5）截面可以是五边形：截面五边形必须有两组分别平行的边，同时有两个角相等；截面五边形不可能是正五边形.（6）截面可以是六边形：截面六边形必须有分别平行的边，同时有两个角相等.（7）截面六边形可以是等角（均为120°）的六边形，即正六边形.截面图形如图12中各图所示：图12（五）课堂小结本节课学习了简单组合体的概念和结构特征.（六）作业习题1.1 A组第3题；B组第2题.。

高一数学学案
一、学习目标；
1、认识简单组合体的结构特征
2、能根据对几何体的结构特征的描述，说出几何体的名称
3、学会观察、分析图形，提高空间想象能力和几何直观能力.
学习重难点：描述简单组合体的结构特征.
二、预习指导;
1.观察下面几个图形，谈谈你对这些图形的认识，你能找出这些
图形都是由哪些简单集合体组成的吗？
2.结合生活实际经验，说出简单组合体有几种组合形式：————
—————————————————————————————
————————————————————————————
三、导学交流
【例1】请指出下列几何体是由哪些简单几何体组合而成的.
图1
变式训练1：请描述所示的组合体的结构特征.
变式训练2：
(1)说出下列物体可以近似地看作由哪几种几何体组成？
(2) 1）、（2）所示的两个组合体有什么区别？
【例2】已知如图5所示，梯形ABCD中，AD∥BC，且AD＜BC，当梯形ABCD绕BC所在直线旋转一周时，其他各边旋转围成的一个几何体，试描述该几何体的结构特征. 变式训练3.（1）所示，已知梯形ABCD中，AD∥BC，且AD＜BC，当梯形ABCD绕AD所在直线旋转一周时，其他各边旋转围成的一个几何体，试描述该几何体的结构特征
.
（2）一个圆环绕着同一个平面内过圆心的直线l旋转180°，想象并说出它形成的几何体的结构特征。

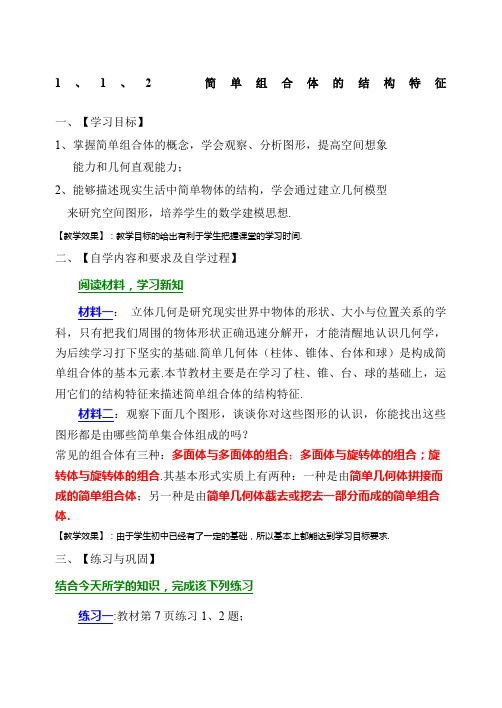

1、1、2简单组合体的结构特征一、【学习目标】1、掌握简单组合体的概念，学会观察、分析图形，提高空间想象能力和几何直观能力；2、能够描述现实生活中简单物体的结构，学会通过建立几何模型来研究空间图形，培养学生的数学建模思想.【教学效果】：教学目标的给出有利于学生把握课堂的学习时间.二、【自学内容和要求及自学过程】阅读材料，学习新知材料一：立体几何是研究现实世界中物体的形状、大小与位置关系的学科，只有把我们周围的物体形状正确迅速分解开，才能清醒地认识几何学，为后续学习打下坚实的基础.简单几何体（柱体、锥体、台体和球）是构成简单组合体的基本元素.本节教材主要是在学习了柱、锥、台、球的基础上，运用它们的结构特征来描述简单组合体的结构特征.材料二：观察下面几个图形，谈谈你对这些图形的认识，你能找出这些图形都是由哪些简单集合体组成的吗？常见的组合体有三种：多面体与多面体的组合；多面体与旋转体的组合；旋转体与旋转体的组合.其基本形式实质上有两种：一种是由简单几何体拼接而成的简单组合体；另一种是由简单几何体截去或挖去一部分而成的简单组合体.【教学效果】：由于学生初中已经有了一定的基础，所以基本上都能达到学习目标要求.三、【练习与巩固】结合今天所学的知识，完成该下列练习练习一:教材第7页练习1、2题；思考：<1>已知如图1所示，梯形ABCD中，AD∥BC，且AD＜BC，当梯形ABCD绕BC所在直线旋转一周时，其他各边旋转围成的一个几何体，试描述该几何体的结构特征.（图2）<2>如图3所示，已知梯形ABCD中，AD∥BC，且AD＜BC，当梯形ABCD绕AD所在直线旋转一周时，其他各边旋转围成的一个几何体，试描述该几何体的结构特征.（图4）【教学效果】：学生基本上都能达到学习要求.四、【作业】1、必做题：教材第9页习题1.1A组第3、4题；2、选做题：一直角梯形ABCD如图所示，分别以边AB、BC、CD、DA为旋转轴，画出所得几何体的大致形状.五、【小结】这节课主要学习了简单组合体的结构特征，由于这节课比较简单，所以学生接受也很快，很好的完成了教学任务.六、【教学反思】学校的复印机坏了，给我的教学带来了不小的难度.我一贯是坚持学案教学法的，但是现在学案没有了，教学效果也有一定的打折.心里面很着急，但是没办法.只有寄希望于学校的打印机赶快修好.这节课我是这样处理的，把课讲完以后，处理了资料上的题目.由于这节课比较简单，所以教学效果自认为还是很不错的.。

第2讲 简单组合体的结构特征¤学习目标：认识柱、锥、台、球及其简单组合体的结构特征，并能运用这些特征描述现实生活中简单物体的结构.¤知识要点：观察周围的物体，大量的几何体是由柱、锥、台等组合而成的，这些几何体称为组合体. ¤例题精讲：【例1】在四棱锥的四个侧面中，直角三角形最多可有（ ）. A. 1个 B. 2个 C. 3个 D. 4个解：在长方体''''ABCD A B C D -中，取四棱锥'A ABCD -，它的四个侧面都是直角三角形. 选D.【例2】已知球的外切圆台上、下底面的半径分别为,r R ，求球的半径. 解：圆台轴截面为等腰梯形，与球的大圆相切，由此得梯形腰长为R +r所以，球的半径为.【例3】圆锥底面半径为１cm，其中有一个内接正方体，求这个内接正方体的棱长.解：过圆锥的顶点S 和正方体底面的一条对角线CD 作圆锥的截面，得圆锥的轴截面SEF ，正方体对角面CDD 1C 1，如图所示.设正方体棱长为x ，则CC 1=x ，C 1D1。

作SO ⊥EF 于O ，则SO =OE =1，1~ECC EOS ∆∆， ∴11CC EC SO EO ==. ∴)x cm =，cm . 点评：此题也可以利用~SCD SEF ∆∆而求. 两个几何体相接、相切的问题，关键在于发现一些截面之间的图形关系. 常常是通过分析几个轴截面组合的平面图形中的一些相似，利用相似比列出方程而求. 注意截面图形中各线段长度的计算.【例4】以正四棱台（底面为正方形，各个侧面均为全等的等腰梯形）为模型，验证棱台的平行于底面的截面的性质：设棱台上底面面积为S 1，下底面面积为S 2，平行于底面的截面将棱台的高分成距上、下两底的比为m ∶n ，则截面面积S.当m =n（中截面面积公式）.解：如图，ABCD 是正四棱台的相对侧面正中间的截面，延长两腰交于P ，平行于底面的截面为EF .根据棱台上下底面与平行于底面的截面相似的性质，上底面、下底面、截面的相似比为设PH =h ，OH =x，则()()PH h h m n m PG h m n mxh x m n+===++++, ()()()PO h xh x m n PG h m n mxh x m n+++===++++. ∴()()()()()()()()nh m n m h x m n hn hm mx m n m n h m n mx h m n mx h m n mx +++++++=+==+++++++，. 当m =n=.O11点评：利用台体平行于底面的截面与底面的相似，把面积比转化为相似比，与对应高之比紧密联系，还要求具有较强的字母代数运算能力. 关于棱台的平行于底面的截面性质这一结论，也可推广到圆台. 我们应特别重视中截面的性质，可以结合梯形的中位线对中截面公式进行理解.。

1、1、2 简单组合体的结构特征一、【学习目标】1、掌握简单组合体的概念，学会观察、分析图形，提升空间想象水平和几何直观水平；来研究空间图形，培养学生的数学建模思想.【教学效果】：教学目标的给出有利于学生把握课堂的学习时间.二、【自学内容和要求及自学过程】阅读材料，学习新知材料一：立体几何是研究现实世界中物体的形状、大小与位置关系的学科，只有把我们周围的物体形状准确迅速分解开，才能清醒地理解几何学，为后续学习打下坚实的基础.简单几何体（柱体、锥体、台体和球）是构成简单组合体的基本元素.本节教材主要是在学习了柱、锥、台、球的基础上，使用它们的结构特征来描绘简单组合体的结构特征.材料二：观察下面几个图形，谈谈你对这些图形的理解，你能找出这些图形都是由哪些简单集合体组成的吗？常见的组合体有三种：多面体与多面体的组合；多面体与旋转体的组合；旋转体与旋转体的组合.其基本形式实质上有两种：一种是由简单几何体拼接而成的简单组合体；另一种是由简单几何体截去或挖去一局部而成的简单组合体. 【教学效果】：因为学生初中已经有了一定的基础，所以基本上都能达到学习目标要求.三、【练习与巩固】结合今天所学的知识，完成该以下练习练习一：教材第7页练习1、2题；思考：<1>已知如图1所示，梯形ABCD中，AD∥BC，且AD＜BC，当梯形ABCD绕BC所在直线旋转一周时，其他各边旋转围成的一个几何体，试描绘该几何体的结构特征.（图2）<2>如图3所示，已知梯形ABCD中，AD∥BC，且AD＜BC，当梯形ABCD绕AD所在直线旋转一周时，其他各边旋转围成的一个几何体，试描绘该几何体的结构特征.（图4）【教学效果】：学生基本上都能达到学习要求.四、【作业】1、必做题：教材第9页习题1.1A组第3、4题；2、选做题：一直角梯形ABCD如下图，分别以边AB、BC、CD、DA为旋转轴，画出所得几何体的大致形状.五、【小结】这节课主要学习了简单组合体的结构特征，因为这节课比较简单，所以学生接受也很快，很好的完成了教学任务.六、【教学反思】学校的复印机坏了，给我的教学带来了不小的难度.我一贯是坚持学案教学法的，但是现在学案没有了，教学效果也有一定的打折.心里面很着急，但是没办法.只有寄希望于学校的打印机赶快修好.这节课我是这样处理的，把课讲完以后，处理了资料上的题目.因为这节课比较简单，所以教学效果自认为还是很不错的.。

优质资料---欢迎下载

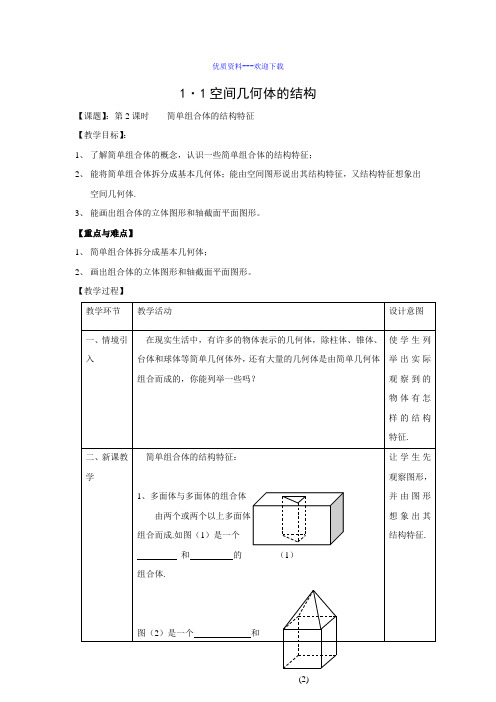

1·1空间几何体的结构
【课题】：第2课时简单组合体的结构特征
【教学目标】：
1、了解简单组合体的概念，认识一些简单组合体的结构特征；
2、能将简单组合体拆分成基本几何体；能由空间图形说出其结构特征，又结构特征想象出
空间几何体.
3、能画出组合体的立体图形和轴截面平面图形。

【重点与难点】
1、简单组合体拆分成基本几何体；
2、画出组合体的立体图形和轴截面平面图形。

【教学过程】
(2)
的组合体.图（3）
是一个四楞住挖去一个四楞住
而成的几何体.
（3）
（4）
2、多面体与旋转体的组合体
由一个多面体与一个旋转体组合而成，如图（4）是一个和组合而成
（5）
(6)
每相邻两个面的公共边相互平行，该几何体是三楞住.
(2)该组合体是由一个半球和一个圆柱组成的.
（3）该组合体是由一个四楞台和一个长方体组成的.
练习5：若一个几何体有两个面平行，且其余各面均为梯形，则它一定是棱台，此命题是否正确，说明理由．
解：未必是棱台，因
为它们的侧棱延长后
不一定交于一点，如
图，用一个平行于楔
形底面的平面去截楔形，截得的几何体虽有两个面平行，其余各面是梯形，但它不是棱台，所以看一个几何体是否棱台，不仅要看是否有两个面平行，其余各面是否梯形，还要看其侧棱延长后是否交于一点.
四、小结本节课我们学习了：多面体与多面体的组合体；多面体与旋转体的组合体；旋转体与旋转体组成的几何体.会由空间图形说出其结构特征，又结构特征想象出空间几何体.
五、作
业
课本第9页练习1；第10页3、4、5.。

1.1.2简单组合体的结构特征【教学目标】1、认识简单组合体的结构特征2、能根据对简单组合体的结构特征的描述，说出几何体的名称3、学会观察、分析图形，提高空间想象能力和几何直观能力.【教学重难点】描述简单组合体的结构特征.【教学过程】1、情景导入在我们的生活中，酒瓶的形状是圆柱吗？我们的教学楼的形状是柱体吗？钢笔、圆珠笔呢？这些物体都不是简单几何体，那么如何描述它们的结构特征呢？教师出示课题：简单几何体的结构特征.2、展示目标、检查预让学生说出本节课的学习目标及简单组合体的概念3、合作探究、交流展示（1）提出问题①请指出下列组合体是由哪些简单几何体组合而成的.图1②观察图1，结合生活实际经验，说出简单组合体有几种组合形式？③请总结长方体与球体能组合成几种不同的组合体.它们之间具有怎样的关系？（2）活动：让学生仔细观察图1，教师适时提示.①略.②图1中的三个组合体分别代表了不同形式.③学生可以分组讨论，教师可以制作有关模型展示.(3)讨论结果：①图1（1）是一个四棱锥和一个长方体拼接成的，这是多面体与多面体的组合体；图1（2）是一个圆台挖去一个圆锥构成的，这是旋转体与旋转体的组合体；图1（3）是一个球和一个长方体拼接成的，这是旋转体与多面体的组合体.②常见的组合体有三种：多面体与多面体的组合；多面体与旋转体的组合；旋转体与旋转体的组合.其基本形式实质上有两种：一种是由简单几何体拼接而成的简单组合体，如图1（1）和（3）所示的组合体；另一种是由简单几何体截去或挖去一部分而成的简单组合体，如图1（2）所示的组合体.③常见的球与长方体构成的简单组合体及其结构特征：1°长方体的八个顶点在同一个球面上，此时长方体称为球的内接长方体，球是长方体的外接球，并且长方体的对角线是球的直径；2°一球与正方体的所有棱相切，则正方体每个面上的对角线长等于球的直径；3°一球与正方体的所有面相切，则正方体的棱长等于球的直径.4、典型例题例1 请描述如图2所示的组合体的结构特征.图2。

1．1.2圆柱、圆锥、圆台、球和简单组合体的结构特征课前自主预习知识点一圆柱、圆锥和圆台的结构特征1．圆柱的定义、图形及表示2．圆锥的定义、图形及表示3．圆台的定义、图形及表示知识点二球的结构特征知识点三组合体1．概念：由□1简单几何体组合而成的几何体叫做简单组合体．常见的简单组合体大多是由具有柱、锥、台、球等几何结构特征的物体组成的．2．基本形式：一种是由简单几何体□2拼接而成的简单组合体；另一种是由简单几何体□3截去或□4挖去一部分而成的简单组合体．1．圆柱、圆锥、圆台的关系如图所示．2．处理台体问题常采用还台为锥的补体思想．3．处理组合体问题常采用分割思想．4．重视圆柱、圆锥、圆台的轴截面在解决几何量中的特殊作用，切实体会并运用空间几何平面化的思想．1．判一判(正确的打“√”，错误的打“×”)(1)到定点的距离等于定长的点的集合是球．()(2)用平面去截圆锥、圆柱和圆台，得到的截面都是圆．()(3)(教材改编，P9，T2)用平面截球，无论怎么截，截面都是圆面．()答案(1)×(2)×(3)√2．做一做(请把正确的答案写在横线上)(1)图①中的几何体叫做________，O叫它的________，OA叫它的________，AB叫它的________．(2)(教材改编，P9，T3)图②的组合体是由________和________构成．(3)图③中的几何体有________个面．答案(1)球球心半径直径(2)圆柱圆锥(3)三3．圆锥的母线有()A．1条B．2条C．3条D．无数条答案D课堂互动探究探究1旋转体的概念例1下列命题：(1)以直角三角形的一边为轴旋转一周所得的旋转体是圆锥；(2)以直角梯形的一腰为轴旋转一周所得的旋转体是圆台；(3)圆柱、圆锥、圆台的底面都是圆；(4)用一个平面截圆锥，得到一个圆锥和一个圆台．其中正确命题的个数为()A．0 B．1 C．2 D．3解析根据圆柱、圆锥、圆台的概念不难做出判断．(1)以直角三角形的一条直角边为轴旋转才可以得到圆锥；(2)以直角梯形垂直于底边的一腰为轴旋转才可以得到圆台；(3)圆柱、圆锥、圆台的底面都是圆面；(4)用平行于圆锥底面的平面截圆锥，才可得到一个圆锥和一个圆台．故4个均不正确．答案A[条件探究]若本例中(2)改为以直角梯形的各边为轴旋转，得到的几何体是由哪些简单几何体组成的？解①以垂直于底边的腰为轴旋转得到圆台；②以较长的底为轴旋转得到的几何体为一圆柱加上一个圆锥；③以较短的底为轴旋转得到的几何体为一圆柱挖去一个同底圆锥；④以斜腰为轴旋转得到的几何体为圆锥加上一个圆台挖去一个小圆锥．拓展提升平面图形旋转形成的几何体的结构特征圆柱、圆锥、圆台和球都是由平面图形绕着某条轴旋转而成的，平面图形不同，得到的旋转体也不同，即使是同一平面图形，所选轴不同，得到的旋转体也不一样．判断旋转体，要抓住定义，分清哪条线是轴，什么图形，怎样旋转，旋转后生成什么样的几何体．【跟踪训练1】一个有30°角的直角三角尺绕其各条边所在直线旋转所得几何体是圆锥吗？如果以斜边上的高所在的直线为轴旋转180°得到什么几何体？旋转360°又得到什么几何体？解如图(1)和(2)所示，绕其直角边所在直线旋转一周围成的几何体是圆锥；如图(3)所示，绕其斜边所在直线旋转一周围成的几何体是两个同底相对的圆锥．如图(4)所示，绕其斜边上的高所在直线旋转180°围成的几何体是两个半圆锥，旋转360°围成的几何体是一个圆锥．探究2简单组合体的结构特征例2描述下图几何体的结构特征．解图(1)中的几何体是由一个四棱柱和一个四棱锥拼接而成的组合体．图(2)中的几何体是在一个圆台中挖去一个圆锥后得到的组合体．图(3)中的几何体是在一个圆柱中挖去一个三棱柱后得到的组合体．图(4)中的几何体是由两个同底的四棱锥拼接而成的简单组合体．拓展提升简单组合体的两种构成方法(1)简单组合体的构成一般有两种基本形式：一种是由简单几何体拼接而成，一种是由简单几何体截去或挖去一部分而成．(2)识别或运用几何体的结构特征，要从几何体的概念入手，掌握画图或识图的方法，并善于运用身边的特殊几何体进行判断、比较、分析．【跟踪训练2】观察下列几何体，并分析它们是由哪些基本几何体组成的．解 图(1)是由一个圆柱中挖去一个圆台形成的．图(2)是由一个球、一个四棱柱和一个四棱台组合而成的．探究3 旋转体的计算问题例3 一个圆台的母线长为12 cm ，两底面面积分别为4π cm 2和25π cm 2.求：(1)圆台的高；(2)截得此圆台的圆锥的母线长．解 (1)如图，圆台的轴截面是等腰梯形ABCD ，由已知可得上底面半径O 1A ＝2 cm ，下底面半径OB ＝5 cm ，又腰长AB ＝12 cm ，所以圆台的高为AM ＝122－(5－2)2＝315(cm)．(2)设截得此圆台的圆锥的母线长为l ，则由△SAO 1∽△SBO 可得l －12l ＝25，所以l ＝20(cm)．故截得此圆台的圆锥的母线长为20 cm.拓展提升旋转体中的计算问题及截面性质(1)圆柱、圆锥和圆台中的计算问题，一要结合它们的形成过程，分辨清轴、母线及底面半径与旋转前平面图形量的关系；二要切实体现轴截面的作用．解题时，可把轴截面从旋转体中分离出来，以平面图形的计算解决立体问题．(2)球中的计算应注意一个重要的直角三角形，设球的半径为R，截面圆的半径为r，球心到截面的距离为d，则R2＝d2＋r2.(3)用平行于底面的平面去截柱、锥、台等几何体，注意抓住截面的性质(与底面全等或相似)，同时结合旋转体中的经过旋转轴的截面(轴截面)的性质，利用相似三角形中的相似比，构设相关几何变量的方程组而得解．【跟踪训练3】圆台的两底面面积分别为1,49，平行于底面的截面面积的2倍等于两底面面积之和，求圆台的高被截面分成的两部分的比．解将圆台还原为圆锥，如图所示．O2，O1，O分别是圆台上底面、截面和下底面的圆心，V是圆锥的顶点，令VO2＝h，O2O1＝h1，O1O＝h2，设上底面的面积为S1，半径为r1，则S1＝πr21＝1，下底面的面积为S2，半径为r2，则S2＝πr22＝49，截面的面积为S ＝S1＋S 22＝25，半径为r 3，则S ＝πr 23.由三角形相似得⎩⎪⎨⎪⎧ h ＋h 1h ＝49＋121，h ＋h 1＋h 2h ＝491，所以⎩⎨⎧ h 1＝4h ，h 2＝2h ，即h 1∶h 2＝2∶1.探究4 圆柱、圆锥、圆台侧面展开图的应用例4 如图所示，已知圆柱的高为 80 cm ，底面半径为10 cm ，轴截面上有P ，Q 两点，且P A ＝40 cm ，B 1Q ＝30 cm ，若一只蚂蚁沿着侧面从P 点爬到Q 点，问：蚂蚁爬过的最短路径长是多少？解 将圆柱侧面沿母线AA 1展开，得如图所示矩形．则＝12·2πr ＝πr ＝10π(cm)．过点Q 作QS ⊥AA 1于点S ，在Rt △PQS 中，PS ＝80－40－30＝10(cm)，QS ＝A 1B 1＝10π(cm)．∴PQ ＝PS 2＋QS 2＝10π2＋1(cm)．即蚂蚁爬过的最短路径长是10π2＋1 cm.拓展提升求圆柱、圆锥、圆台侧面上两点间最短距离都要转化到侧面展开图中，“化曲为直”是求几何体表面上两点间最短距离的好方法．【跟踪训练4】 国庆节期间，要在一圆锥形建筑物上挂一宣传标语，经测量得圆锥的母线长为3米，高为22米，如图所示．为了美观需要，在底面圆周上找一点M 拴系彩绸的一端，沿圆锥的侧面绕一周挂彩绸，彩绸的另一端仍回到原处M ，则彩绸最短要多少米？解 把圆锥的侧面沿过点M 的母线剪开，并铺平得扇形MOM 1，如图所示．这样把空间问题转化为平面问题，易知彩绸的最短长度即为线段MM1的长度，由母线长为3米，高为22米，得底面半径为1米，所以扇形的圆心角为120°，所以MM1＝33米，即彩绸最短要33米．1.透析圆柱的结构特征(1)圆柱有两个互相平行的面且这两个面是等圆；(2)有无数条母线，长度相等且都与轴平行；(3)圆柱上底面圆周上一点和下底面圆周上一点的连线不一定是圆柱的母线，只有这两点连线平行于轴时才是母线．2.透析圆锥的结构特征(1)底面是圆面；(2)侧面是由无数条母线组成的，且母线长均相等．3.透析圆台的结构特征(1)圆台上、下底面是相似的圆；(2)有无数条母线且等长，各母线的延长线交于一点．圆台可以由直角梯形以垂直于底边的腰所在直线为旋转轴，旋转而形成．4.透析球的概念球也是旋转体，球的表面是旋转形成的曲面，球是由球面及其内部空间组成的几何体．根据球的定义，铅球是一个球，而足球、乒乓球、篮球、排球等，虽然它们的名字中有“球”字，但它们是空心的，不符合球的定义，都不是真正的球．5.柱体、锥体、台体之间的关系课堂达标自测1．下列几何体中不是旋转体的是()答案D解析正方体不可能是旋转体．2．一个等腰三角形绕它的底边所在直线旋转360°形成的曲面所围成的几何体是()A．球体B．圆柱C．圆台D．两个共底面的圆锥的组合体答案D解析过等腰三角形的顶点向底边作垂线，得到两个有一条公共边的全等直角三角形，而直角三角形以一条直角边为轴旋转得到的几何体是圆锥，故选D.3．下列几何体中是旋转体的是()①圆柱；②六棱锥；③正方体；④球体；⑤四面体．A．①和⑤B．①C．③和④D．①和④答案D解析根据旋转体的概念知①④正确．4．指出如图(1)(2)所示的图形是由哪些简单几何体构成的．解分割图形，使它的每一部分都是简单几何体．图(1)是由一个三棱柱和一个四棱柱拼接而成的简单组合体．图(2)是由一个圆锥和一个四棱柱拼接而成的简单组合体．5．圆台的两底面圆的半径分别为2,5，母线长是310，求其轴截面的面积．解如图，在轴截面内过点A作AB⊥O1A1，垂足为B.由已知OA＝2，O1A1＝5，AA1＝310，∴A1B＝3.∴AB ＝AA 21－A 1B 2＝90－9＝9.∴S 轴截面＝12(2OA ＋2O 1A 1)·AB ＝12×(4＋10)×9＝63(cm 2)．故圆台轴截面的面积为63 cm 2.课后课时精练A 级：基础巩固练一、选择题1．下列几何体是简单组合体的是( )答案 D解析 A 项中的几何体是圆锥，B 项中的几何体是圆柱，C 项中的几何体是球，D 项中的几何体是一个圆台中挖去一个圆锥，是简单组合体．2．给出下列命题：①圆柱的底面是圆；②经过圆柱任意两条母线的截面是一个矩形；③连接圆柱上、下底面圆周上两点的线段是圆柱的母线；④圆柱的任意两条母线互相平行．其中正确命题的个数为( )A ．1B ．2C ．3D ．4答案 B解析 本题的判断依据是圆柱的定义及结构特征．①中圆柱的底面是圆面，而不是圆，故①错；②和④中，圆柱有无数条母线，它们平行且相等，并且母线都与底面垂直，②和④正确；③中连接圆柱上、下底面圆周上两点的线段不一定与圆柱的轴平行，故③错．故选B.3．如图所示的平面中阴影部分绕中间轴旋转一周，形成的几何体形状为( )A ．一个球体B ．一个球体中间挖去一个圆柱C ．一个圆柱D ．一个球体中间挖去一个长方体答案 B解析 圆面旋转一周形成球，圆中的矩形旋转一周形成一个圆柱，所以选B.4．若用长为4，宽为2的矩形作侧面围成一个圆柱，则此圆柱轴截面的面积为( )A ．8 B.8π C.4π D.2π答案 B 解析 若4为底面周长，则圆柱的高为2，此时圆柱的底面直径为4π，其轴截面的面积为8π；若底面周长为2，则圆柱高为4，此时圆柱的底面直径为2π，其轴截面的面积也为8π.5．两平行平面截半径为5的球，若截面的面积分别为9π和16π，则这两个平面间的距离是( )A ．1B ．7C ．3或4D ．1或7答案D解析如图(1)所示，若两个平行平面在球心同侧，则CD＝52－32－52－42＝1.如图(2)所示，若两个平行平面在球心两侧，则CD＝52－32＋52－42＝7.故选D.二、填空题6．已知圆锥的底面半径为1 cm，高为 2 cm，其内部有一个内接正方体，则这个内接正方体的棱长为________．答案22cm解析过圆锥的顶点S和正方体底面的一条对角线CD作圆锥的截面，得圆锥的轴截面SEF，正方体对角面CDD1C1，如图所示．设正方体棱长为x cm，则CC1＝x cm，C1D1＝2x cm，作SO⊥EF于O，则SO＝ 2 cm，OE＝1 cm，∵△ECC 1∽△ESO ，∴CC 1SO ＝EC 1EO ，即x 2＝1－22x 1， ∴x ＝22，即内接正方体棱长为22 cm.7．过球的一条半径的中点，作垂直于该半径的截面，则截面的面积与球的一个大圆面积之比为________．答案 3∶4解析 令球的半径为2r ，则截面的半径为3r ，截面的面积为3πr 2，大圆的面积为4πr 2，所以它们的面积之比为3∶4.8．一个正方体内接于一个球，过球心作一截面，则截面的可能图形有________．答案 ①②③解析 当截面平行于正方体的一个侧面时得③，当截面过正方体的对角线时得②，当截面不平行于任何侧面也不过对角线时得①，但无论如何都不能截出④.三、解答题9．把一个圆锥截成圆台，已知圆台的上、下底面半径的比是1∶4，母线长为10 cm.求圆锥的母线长．解 设圆锥的母线长为l ，圆台上、下底面的半径分别为r ，R . ∵l －10l ＝r R ，∴l －10l ＝14，∴l ＝403(cm)．故圆锥的母线长为403 cm.B 级：能力提升练10．圆台的一个底面周长是另一个底面周长的3倍，轴截面的面积等于392 cm 2，母线与轴的夹角是45°，求这个圆台的高、母线长和两底面的半径．解 圆台的轴截面如图所示，设圆台上、下底面的半径分别为x cm,3x cm ，延长AA 1交OO 1的延长线于S ，在Rt △SOA 中，∠ASO ＝45°，则∠SAO ＝45°，所以SO ＝AO ＝3x ，SO 1＝A 1O 1＝x ，所以OO 1＝2x .又S轴截面＝12(6x＋2x)·2x＝392，所以x＝7.所以圆台的高OO1＝14(cm)，母线长l＝2OO1＝142(cm)，两底面的半径分别为7 cm,21 cm.。

1、1、2简单组合体的结构特征一、【学习目标】1、掌握简单组合体的概念，学会观察、分析图形，提高空间想象能力和几何直观能力；2、能够描述现实生活中简单物体的结构，学会通过建立几何模型来研究空间图形，培养学生的数学建模思想.【教学效果】：教学目标的给出有利于学生把握课堂的学习时间.二、【自学内容和要求及自学过程】阅读材料，学习新知材料一：立体几何是研究现实世界中物体的形状、大小与位置关系的学科，只有把我们周围的物体形状正确迅速分解开，才能清醒地认识几何学，为后续学习打下坚实的基础.简单几何体（柱体、锥体、台体和球）是构成简单组合体的基本元素.本节教材主要是在学习了柱、锥、台、球的基础上，运用它们的结构特征来描述简单组合体的结构特征.材料二：观察下面几个图形，谈谈你对这些图形的认识，你能找出这些图形都是由哪些简单集合体组成的吗？常见的组合体有三种：多面体与多面体的组合；多面体与旋转体的组合；旋转体与旋转体的组合.其基本形式实质上有两种：一种是由简单几何体拼接而成的简单组合体；另一种是由简单几何体截去或挖去一部分而成的简单组合体.【教学效果】：由于学生初中已经有了一定的基础，所以基本上都能达到学习目标要求.三、【练习与巩固】结合今天所学的知识，完成该下列练习练习一:教材第7页练习1、2题；思考：<1>已知如图1所示，梯形ABCD中，AD∥BC，且AD＜BC，当梯形ABCD绕BC所在直线旋转一周时，其他各边旋转围成的一个几何体，试描述该几何体的结构特征.（图2）<2>如图3所示，已知梯形ABCD中，AD∥BC，且AD＜BC，当梯形ABCD绕AD所在直线旋转一周时，其他各边旋转围成的一个几何体，试描述该几何体的结构特征.（图4）【教学效果】：学生基本上都能达到学习要求.四、【作业】1、必做题：教材第9页习题1.1A组第3、4题；2、选做题：一直角梯形ABCD如图所示，分别以边AB、BC、CD、DA为旋转轴，画出所得几何体的大致形状.五、【小结】这节课主要学习了简单组合体的结构特征，由于这节课比较简单，所以学生接受也很快，很好的完成了教学任务.六、【教学反思】学校的复印机坏了，给我的教学带来了不小的难度.我一贯是坚持学案教学法的，但是现在学案没有了，教学效果也有一定的打折.心里面很着急，但是没办法.只有寄希望于学校的打印机赶快修好.这节课我是这样处理的，把课讲完以后，处理了资料上的题目.由于这节课比较简单，所以教学效果自认为还是很不错的.。

1.1.2简单组合体的结构特征【教学目标】1、认识简单组合体的结构特征2、能根据对简单组合体的结构特征的描述，说出几何体的名称3、学会观察、分析图形，提高空间想象能力和几何直观能力.【教学重难点】描述简单组合体的结构特征.【教学过程】1、情景导入在我们的生活中，酒瓶的形状是圆柱吗？我们的教学楼的形状是柱体吗？钢笔、圆珠笔呢？这些物体都不是简单几何体，那么如何描述它们的结构特征呢？教师出示课题：简单几何体的结构特征.2、展示目标、检查预让学生说出本节课的学习目标及简单组合体的概念3、合作探究、交流展示（1）提出问题①请指出下列组合体是由哪些简单几何体组合而成的.图1②观察图1，结合生活实际经验，说出简单组合体有几种组合形式？③请总结长方体与球体能组合成几种不同的组合体.它们之间具有怎样的关系？（2）活动：让学生仔细观察图1，教师适时提示.①略.②图1中的三个组合体分别代表了不同形式.③学生可以分组讨论，教师可以制作有关模型展示.(3)讨论结果：①图1（1）是一个四棱锥和一个长方体拼接成的，这是多面体与多面体的组合体；图1（2）是一个圆台挖去一个圆锥构成的，这是旋转体与旋转体的组合体；图1（3）是一个球和一个长方体拼接成的，这是旋转体与多面体的组合体.②常见的组合体有三种：多面体与多面体的组合；多面体与旋转体的组合；旋转体与旋转体的组合.其基本形式实质上有两种：一种是由简单几何体拼接而成的简单组合体，如图1（1）和（3）所示的组合体；另一种是由简单几何体截去或挖去一部分而成的简单组合体，如图1（2）所示的组合体.③常见的球与长方体构成的简单组合体及其结构特征：1°长方体的八个顶点在同一个球面上，此时长方体称为球的内接长方体，球是长方体的外接球，并且长方体的对角线是球的直径；2°一球与正方体的所有棱相切，则正方体每个面上的对角线长等于球的直径；3°一球与正方体的所有面相切，则正方体的棱长等于球的直径.4、典型例题例1 请描述如图2所示的组合体的结构特征.图2解析:将各个组合体分解为简单几何体.依据柱、锥、台、球的结构特征依次作出判断.解：图2（1）是由一个圆锥和一个圆台拼接而成的组合体；图2（2）是由一个长方体截去一个三棱锥后剩下的部分得到的组合体；图2（3）是由一个圆柱挖去一个三棱锥剩下的部分得到的组合体.点评：本题主要考查简单组合体的结构特征和空间想象能力.变式训练1：(1) 如图3说出下列物体可以近似地看作由哪几种几何体组成？图3(2)如图4（1）、（2）所示的两个组合体有什么区别？图4答案：(1) 图3（1）中的几何体可以看作是由一个圆柱和一个圆锥拼接而成；图（2）中的螺帽可以近似看作是一个正六棱柱中挖掉一个圆柱构成的组合体.（2）图4（1）所示的组合体是一个长方体上面又放置了一个圆柱，也就是一个长方体和一个圆柱拼接成的组合体；而图（2）所示的组合体是一个长方体中挖去了一个圆柱剩余部分构成的组合体.例2 已知如图5所示，梯形ABCD中，AD∥BC，且AD＜BC，当梯形ABCD绕BC所在直线旋转一周时，其他各边旋转围成的一个几何体，试描述该几何体的结构特征.图5解析：让学生思考AB、AD、DC与旋转轴BC是否垂直，以此确定所得几何体的结构特征解：如图所示，旋转所得的几何体是两个圆锥和一个圆柱拼接成的组合体.点评：本题主要考查空间想象能力以及旋转体、简单组合体.变式训练2（1）如图所示，已知梯形ABCD中，AD∥BC，且AD＜BC，当梯形ABCD绕AD所在直线旋转一周时，其他各边旋转围成的一个几何体，试描述该几何体的结构特征.图6（2）如图所示，一个圆环绕着同一个平面内过圆心的直线l旋转180°，说出它形成的几何体的结构特征图7答案：（1）如图所示，旋转所得的几何体是一个圆柱挖去两个圆锥后剩余部分而成的组合体.（2）一个大球内部挖去一个同球心且半径较小的球.5、课堂检测：课本P8，习题1.1 A组第3题，B组第1、2题。
