智能变电站故障录波装置异常及处理摘要：故障录波器是电力系统发生故障或振荡时，记录整个动态过程各种电气量变化的重要自动装置。
随着智能变电网建设的飞速发展，对于故障诊断和恢复具有重要参考作用的故障录波器也展现出许多的新特征，本文研究智能变电站故障录波装置异常及处理。
关键字：智能变电站；故障录波装置；异常；处理1智能变电站故障录波装置介绍故障录波器通常被称为电力系统的“黑匣子”，电力系统发生故障及振荡时，故障录波器通过判据启动后，立即开始自动准确地记录故障前和故障过程中的电压、电流、频率等各种电气量的变化情况，故障录波数据是分析处理事故和制定防治方案的重要依据。
智能变电站中故障录波器特征如下：1.1故障录波器的记录特性(1) 动态性。
当电力系统发生故障或振荡时，录波器可记录各种电气量的动态变化，反映事故发生确切地点、发展过程和故障随着时间动态变化情况。
(2) 高速性。
记录速度足够快，能满足正确地分析判断电力系统、线路和设备故障，以便迅速排除故障和制定防止对策的要求。
(3) 完整性(长过程)。
自动地、准确地记录过程时间足够长，对故障前、后过程各种电气量的变化情况过程记录完整。
1.2录波数据的安全性安全性是故障录波最重要的特性，安全性主要表现在当故障连续发生时，可以持续记录；当有外界电磁等干扰时，可以抵抗外界干扰；当故障结束后，能够将故障数据安全完整地上传，为此需要增大存储容量来从存储更庞大的数据，提高网速来方便上传报文。
1.3录波的真实性故障录波器是电力系统安全运行的重要自动装置，当发生故障或振荡时，它能自动真实记录整个故障过程中各种电气量的变化。
1.4采样精度要求采样精度应能够反映故障录波数据最真实的情况，故障前后采样精度设置值不同。
1.5故障录波器启动要求故障录波器启动方式的选择，应保证在一切异常情况下都能安全可靠地启动。
故障录波器常用启动判据如下所示：(1)交流电压的越限启动、突变启动、谐波启动；(2)交流电流的越限启动和突变启动；(3)频率越限启动；(4)电流波动启动；(5)开关量启动等。
变电站故障录波装置频繁启动原因分析及改进措施李智玲;赵燕妹;黄建英【摘要】包头供电局古城变电站故障录波装置设置的定值较小、灵敏度较高,因受到周边电气化铁路及高耗能负荷产生的冲击电流及电压波动的影响频繁启动,影响真正故障信息的获取,且频发故障录波动作信号.对此采取在故障录波装置逻辑分析及判断回路中加入反时限过电流保护动作功能、保护跳闸开关量及信号过滤措施,达到了故障录波装置在负荷扰动或电压波动时不启动,不形成故障录波文件、故障录波报告,不向监控装置发录波器动作信号;实现了只有在系统发生故障时才可靠动作,形成完整的故录文件及录波报告,并向监控装置发送故障录波装置动作信号的目的,彻底解决了变电站故障录波装置频繁启动的问题.【期刊名称】《内蒙古电力技术》【年(卷),期】2014(032)002【总页数】5页(P77-81)【关键词】故障录波装置;负荷扰动;电压波动;反时限过电流保护;启动判据;信号过滤【作者】李智玲;赵燕妹;黄建英【作者单位】包头供电局,内蒙古包头 014030;包头供电局,内蒙古包头 014030;包头供电局,内蒙古包头 014030【正文语种】中文【中图分类】TM7740 引言故障录波装置是当电力系统发生故障或振荡时，能迅速、直接地记录与系统故障有关的运行参数的一种自动记录装置。
故障时的录波图，便于分析电力系统故障、继电保护装置和自动装置在故障过程中的动作情况，并有助于迅速找出故障点。
因此故障录波装置的安全、稳定、可靠运行在电网中起着不可忽视的作用。
为确保故障录波装置的可靠性、灵敏性，一般故障录波装置设置的整定定值比较小，启动灵敏度高，因此常出现系统正常运行时产生的冲击电流及电压波动造成故障录波装置频繁启动，并频发故障录波动作信号的情况。
这些没有实用价值的启动录波文件和启动报告，影响了有效故障录波数据和故障录波报告的获取，也降低了分析和处理故障的速度，延缓了供电恢复时间。
同时，频发的故障录波动作信号给运行人员带来很大的困扰，麻痹了运行人员的安全意识。
智能终端专用技术规范（范本）本规范对应的专用技术规范目录智能终端专用技术规范（范本）智能变电站故障录波装置技术规范（范本）使用说明1. 本技术规范分为通用部分、专用部分。
2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3. 项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用技术规范“项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用技术规范条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用技术规范的修改形成“项目单位技术差异表”，放入专用技术规范中，随招标文件同时发出并视为有效，否则将视为无差异。
4. 对扩建工程，项目单位应在专用技术规范提出与原工程相适应的一次、二次及土建的接口要求。
5. 本技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6. 投标人逐项响应专用技术规范中“1 标准技术参数”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件专用技术规范的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“投标人技术偏差表”外，必要时应提供相应试验报告。
7. 一次设备的型式、电气主接线和一次系统情况对二次设备的配置和功能要求影响较大，应在专用技术规范中详细说明。
目次智能变电站故障录波装置技术规范（范本）使用说明 (721)1总则 (723)1.1引言 (723)1.2供方职责 (723)2技术规范要求 (724)2.1使用环境条件 (724)2.2故障录波装置额定参数 (724)2.3装置功率消耗 (724)2.4故障录波装置总的技术要求 (724)2.5故障录波装置具体的技术要求 (726)2.6柜结构的技术要求 (728)3试验 (728)3.1工厂试验 (728)3.2系统联调试验 (728)3.3现场试验 (729)4技术服务、设计联络、工厂检验和监造 (729)4.1卖方提供的样本和资料 (729)4.2技术资料、图纸和说明书格式 (729)4.3供确认的图纸 (729)4.4买卖双方设计的图纸 (729)4.5其他资料和说明书 (729)4.6卖方提供的数据 (729)4.7图纸和资料分送单位、套数和地址 (730)4.8设计联络会议 (730)4.9工厂验收和现场验收 (730)4.10质量保证 (730)4.11项目管理 (730)4.12现场服务 (731)4.13售后服务 (731)4.14备品备件、专用工具、试验仪器 (731)智能终端专用技术规范（范本）1总则1.1引言提供设备的厂家、投标企业应具有GB/T 19001质量保证体系认证证书，宜具有GB/T 24001环境管理体系认证证书和GB/T 28001职业健康安全管理体系认证证书及年检记录，宜具有AAA级资信等级证书、重合同守信用企业证书并具备良好的财务状况和商业信誉。
220kV系统故障录波装置缺陷处理标准化作业指导书
批准：
审核：
编写：
一、编写依据
1、DL 408-91《电业安全工作规程》（发电厂和变电所电气部分）
2、Q/CSG1 0004-2004《电气工作票技术规范》（发电、变电部分）
3、DL 478-2001《静态继电保护及安全自动装置通用技术条件》
4、DL/T 624-1997 《继电保护微机型试验装置技术条件》
5、DL/T 995-2006 《继电保护和电网安全自动装置检验规程》
6、厂家主变保护技术及使用说明书、调试大纲
7、《东莞供电局二次设备及其回路工作规定》
8、DL/T 770-2001《微机变压器保护装置通用技术条件》
9、《广东省电力系统继电保护反事故措施（2004版）》
10、《广东省电力系统继电保护反事故措施（2007版）》
二、工作概述
三、流程图
四、准备工作
1、工器具
2、材料及备件
3、图纸资料
六、作业程序及注意事项。
智能终端专用技术规范（范本）本规范对应的专用技术规范目录智能终端专用技术规范（范本）智能变电站故障录波装置技术规范（范本）使用说明1. 本技术规范分为通用部分、专用部分。
2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3. 项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用技术规范“项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用技术规范条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用技术规范的修改形成“项目单位技术差异表”，放入专用技术规范中，随招标文件同时发出并视为有效，否则将视为无差异。
4. 对扩建工程，项目单位应在专用技术规范提出与原工程相适应的一次、二次及土建的接口要求。
5. 本技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6. 投标人逐项响应专用技术规范中“1 标准技术参数”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件专用技术规范的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“投标人技术偏差表”外，必要时应提供相应试验报告。
7. 一次设备的型式、电气主接线和一次系统情况对二次设备的配置和功能要求影响较大，应在专用技术规范中详细说明。
目次智能变电站故障录波装置技术规范（范本）使用说明 (721)1总则 (723)1.1引言 (723)1.2供方职责 (723)2技术规范要求 (724)2.1使用环境条件 (724)2.2故障录波装置额定参数 (724)2.3装置功率消耗 (724)2.4故障录波装置总的技术要求 (724)2.5故障录波装置具体的技术要求 (726)2.6柜结构的技术要求 (728)3试验 (728)3.1工厂试验 (728)3.2系统联调试验 (728)3.3现场试验 (729)4技术服务、设计联络、工厂检验和监造 (729)4.1卖方提供的样本和资料 (729)4.2技术资料、图纸和说明书格式 (729)4.3供确认的图纸 (729)4.4买卖双方设计的图纸 (729)4.5其他资料和说明书 (729)4.6卖方提供的数据 (729)4.7图纸和资料分送单位、套数和地址 (730)4.8设计联络会议 (730)4.9工厂验收和现场验收 (730)4.10质量保证 (730)4.11项目管理 (730)4.12现场服务 (731)4.13售后服务 (731)4.14备品备件、专用工具、试验仪器 (731)智能终端专用技术规范（范本）1总则1.1引言提供设备的厂家、投标企业应具有GB/T 19001质量保证体系认证证书，宜具有GB/T 24001环境管理体系认证证书和GB/T 28001职业健康安全管理体系认证证书及年检记录，宜具有AAA级资信等级证书、重合同守信用企业证书并具备良好的财务状况和商业信誉。

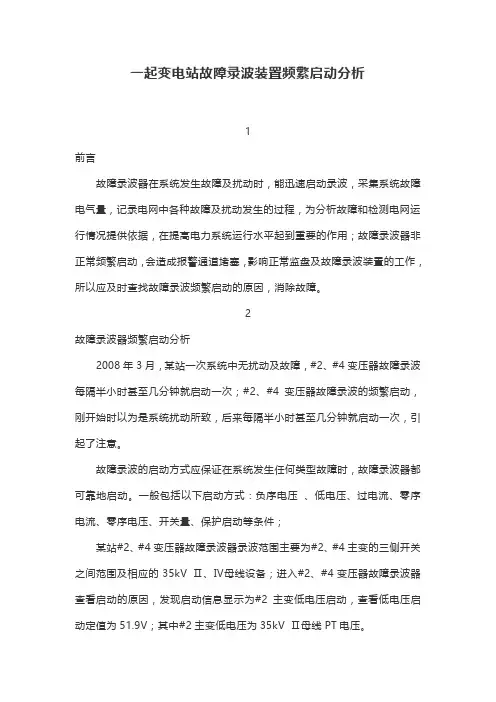

一起变电站故障录波装置频繁启动分析1前言故障录波器在系统发生故障及扰动时，能迅速启动录波，采集系统故障电气量，记录电网中各种故障及扰动发生的过程，为分析故障和检测电网运行情况提供依据，在提高电力系统运行水平起到重要的作用；故障录波器非正常频繁启动，会造成报警通道堵塞，影响正常监盘及故障录波装置的工作，所以应及时查找故障录波频繁启动的原因，消除故障。
