光电技术自测题（全）含答案第一部分自测题一、多项选择题1.下列选项中的参数与接收器有关的有（）A．曝光量 B.光通量 C.亮度 D.照度答案：AD2.光电探测器中的噪声主要包括（ABCDE ）A．热噪声 B.散粒噪声 C.产生复合噪声 D.1/f噪声E 温度噪声3.光电技术中应用的半导体对光的吸收主要是（AB ）A．本征吸收 B.杂质吸收 C.激子吸收 D.自由载流子吸收E 晶格吸收二、单项选择题1.被光激发产生的电子溢出物质表面，形成真空中的电子的现象叫做（）A．内光电效应 B. 外光电效应 C.光生伏特效应 D.丹培效应答案：B2.当黑体的温度升高时，其峰值光谱辐射出射度所对应的波长的移动方向为（）A.向短波方向移动B.向长波方向移动C.不移动D.均有可能答案：A3.已知某He-Ne激光器的输出功率为8mW，正常人眼的明视觉和暗视觉最大光谱光是效能分别为683lm/W和1725lm/W，人眼明视觉光谱光视效率为0.24，则该激光器发出的光通量为（）A.3.31lxB.1.31lxC.3.31lmD.1.31lm答案：D4.半导体（）电子吸收光子能量跃迁入（），产生电子—空穴对的现象成为本征吸收。
A.价带，导带B.价带，禁带C.禁带，导带D.导带，价带答案：A5.一个电阻值为1000欧姆的电阻，在室温下，工作带宽为1Hz时，热噪声均方电压为答案BA 3nVB 4nVC 5nVD 6nV6.用照度计测得某环境下的照度值为1000lx，该环境可能是（B）A阳光直射B阴天室外 C 工作台 D 晨昏蒙影7.已知某辐射源发出的功率为1W，该波长对应的光谱光视效率为0.5，则该辐射源辐射的光通量为（B）A 683lm B341.5lm C 1276lm D 638lm8.为了描述显示器的每个局部面元在各个方向的辐射能力，最适合的辐射度量是（D ）A 辐射照度B 辐射强度C 辐射出度D 辐射亮度9. 电磁波谱中可见光的波长范围为A0.38~0.78um B 0.38~1um C 1~3um D 8~12um答案：A10. 已知一束激光功率为30mW 、波长为0.6328um ，普朗克常数S h ??=J 10626.634-则该激光束的光子流速率N 为（A ）。
基于InGaAs(P)/InP APD的单光子探测器的研制和性能研究单光子探测器是目前量子信息领域、激光雷达和生物医学等领域的关键器件。
基于InGaAs(P)/InP雪崩光电二极管(APD)的单光子探测器适用于近红外波段,制冷要求低,响应速度快,体积小巧,光纤与器件耦合较容易,实用性较强。
然而,相对于超导纳米线等性能更高的探测器以及用于可见光波段探测的光电倍增管和SiAPD,基于InGaAs(P)/InPAPD的单光子探测器的主要缺点在于其探测效率相对偏低,后脉冲概率较大。
单光子探测器常用于量子通信、激光雷达、荧光寿命分析等应用,不同应用对探测器的性能和工作条件要求差别较大,且其各项性能指标受外部参数影响较大。
研究单光子探测器的性能与其工作模式和参数的关系,特别是后脉冲效应与各参数的关系,针对不同应用系统研究不同侧重点的单光子探测技术,具有重要的研究意义和应用价值。
本论文研制了基于InGaAs(P)/InPAPD的近红外自由运转单光子探测器和门控单光子探测器,对其性能的测试方法和影响因素进行了研究,重点针对后脉冲效应进行了深入研究,并在激光测距系统应用中比较了两种探测器的性能及其对系统性能的影响。
主要的研究内容如下:1.综合现有猝灭恢复电路的优点,设计了超低延迟的主动猝灭主动恢复(AQAR)电路,研制了高性能的自由运转单光子探测器。
设计了在APD的阳极或阴极进行雪崩提取和猝灭的多种不同AQAR电路组合,不同电路组合具有不同的猝灭延迟和不同的最大过偏压。
对不同电路组合的雪崩猝灭性能进行了比较研究,并以此为指导对电路结构进行改进。
利用商用SiGe集成电路比较器、高速E-pHEMT射频晶体管和电容平衡噪声抑制电路设计了超低延迟的AQAR电路,其中巧妙地利用了比较器自身的锁存功能实现雪崩后猝灭状态的锁存,降低了反馈环路延迟;引入了电容平衡法,较好地消除了微分噪声。
改进的AQAR电路使雪崩持续时间短至约1ns,显著提高了自由运转探测器的性能。

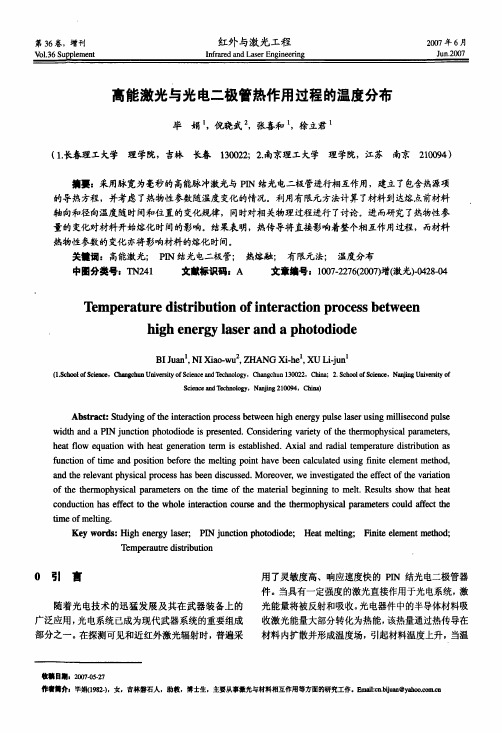

第36卷，增刊红外与激光工程2007年6月V01．36Su ppl em e n t I曲砌al l d Las er Engi nee曲g J un．2007高能激光与光电二极管热作用过程的温度分布毕娟1，倪晓武2，张喜和1，徐立君1(1．长春理工大学理学院，吉林长春130022；2．南京理工大学理学院，江苏南京210094)擅要：采用脉宽为毫秒的高能脉冲激光与P矾结光电二极管进行相互作用，建立了包含热源项的导热方程，并考虑了热物性参数随温度变化的情况。
利用有限元方法计算了材料到达熔点前材料轴向和径向温度随时问和位置的变化规律，同时对相关物理过程进行了讨论。
进而研究了热物性参量的变化对材料开始熔化时间的影响。
结果表明，热传导将直接影响着整个相互作用过程，而材料热物性参数的变化亦将影响材料的熔化时间。
关t词：高能激光；P玳结光电二极管；热熔融；有限元法；温度分布中圈分类号：TN241文献标识码：A文章编号：1007．2276(2007)增(激光)．0428—04Tem per at u阳di s t r i but i on of i nt er act i on pr oces s bet w eenl I i gh e ner gy l as er and a phot odi odeB I Ju孤1，N I)(i∞．、】l，u2，ZH A N G)(i．hel，X U Li_j unl(1．School of Sci棚∞，Q眦喀ch岫uni vc巧i t y of sde懈锄dlbch∞l ogy，ch趾gchun130022，chi l m；2．s ch∞IofSci e噼，N a nj i甥uni v硼蚵ofs ci c嗽姐d钕hology，N anj她210094，Chi m)A bst m ct：St I l dyi ng of m e i nt er ac廿on pr oces s be t w ee n I l i gh ene曙y pul s e l a se r usi I l g I I l i l l i sec ond pul s ew i dt t l aJl d a PI N j unct i on phot odi ode i s pr esent ed．C ons i deri ng V a ri et y of m e m em ophys i cal par锄eter s，heat now equat i on w i m heat generat i on咖i s est abl i s hed．A xi al aI l d r a di a l t e m pe m t ur e di s t r i but i on舔f u nct i o n of t i m e锄d po s i t i o n bef or eⅡl e m el t i ng poi nt ha V e bee n c al cul at ed us i ng f iI l i te el em ent m em od，勰d t he r el eV觚t phys i cal pr oces s h蕊bee n di s cussed．M or eoV er'w e i nV es衄at c粗吐屺e扫‰t of t l le V撕ati on of t l le m e唧ophys i cal par锄et er s o n m e t iI l le of m e m at er i al begi nI l i ng t0m el t．R es ul t s s how t ll at heat conduct i on h嬲ef f bc t t0m e w hol e i nt er∞t i on cou璐e锄dⅡl e t ll e咖ophysi cal p盯锄et cr s coul d a饪bc t m e t i I ne of m e l t i ng．K ey啪r凼：H i gh ener gy l雏er；PⅨj un砸on ph咖di odc；H eat雠l t i ng；蹦t e el em nt m劬od；Tbm pe瑚吡t r e di st r i bud onO引育随着光电技术的迅猛发展及其在武器装备上的广泛应用，光电系统已成为现代武器系统的重要组成部分之一。
光电检测技术光电检测技术试卷(练习题库)1、光电检测系统通常由哪三部分组成？2、光电效应包括哪些？3、外光电效应4、内光电效应5、简述内光电效应的分类？6、光电导效应7、光生伏特效应8、光电池是根据什么效应制成的将光能转换成电能的器件，按用途可分为哪几种？9、激光的定义，产生激光的必要条件有什么？10、热释电器件必须在什么样的信号的作用下才会有电信号输出？11、 CCD是一种电荷耦合器件，CCD的突出特点是以什么作为信号，CCD的基本功能是什么？12、根据检查原理，光电检测的方法有哪四种？13、光热效应应包括哪三种？14、一般PSD分为两类，一维PSD和二维PSD，他们各自用途是什么？15、真空光电器件是基于什么效应的光电探测器，它的结构特点是有一个真空管，其他元件都在真空管中，真空光电器16、响应度（或称灵敏度）17、亮电流18、光电信号的二值化处理19、亮态前历效应20、热释电效应21、暗态前历效应22、简述雪崩光电二极管的工作原理？23、简述光生伏特效应与光电导效应的区别？24、简述光生伏特效应与光电导效应的联系？25、什么是敏感器？26、简述敏感器与传感器的区别？27、简述敏感器与传感器的联系？28、简述发光二极管的工作原理？29、简述PIN型的光电二极管的结构？30、简述PIN型的光电二极管的工作原理？31、简述PIN型的光电二极管的及特点？32、简述光电检倍增管的结构组成？33、简述光电检倍增管的工作原理？34、简述CCD器件的结构？35、简述CCD器件的工作原理？36、举例说明补偿测量方法的原理？37、举例说明象限探测器的应用。
38、坎德拉（Candela，cd）39、象增强管40、本征光电导效应41、信息载荷于光源的方式信息载荷于透明体的方式、信息载荷于反射光的方式、信息载荷于遮挡光的方式、信息载荷42、光源选择的基本要求有哪些？43、光电倍增管的供电电路分为负__供电与正__供电，试说明这两种供电电路的特点，举例说明它们分别适用于哪44、为什么结型光电器件在正向偏置时，没有明显的光电效应？它必须在那种偏置状态？为什么？45、为什么发光二极管的PN结要加正向电压才能发光？而光电二极管要零偏或反偏才能有光生伏特效应？46、简述三种主要光电效应的基本工作原理？47、光电探测器与热电探测器在工作原理、性能上有什么区别？48、简述光电探测器的选用原则？49、简述光电池、光电二极管的工作原理及区别？50、叙述实现光外差检测必须满足的条件？51、光具有的一个基本性质是（）。
High & New Technology︱12︱2016年10期四象限探测器组件在激光制导技术中的应用邓 松国营长虹机械厂，广西 桂林 541002摘要：激光制导技术在国内外都有很高的发展和应用空间，其普遍运用于导弹、炸弹等精确制导武器的研制，所以在精准上有很高的要求。
而四象限探测组件的特点就是精准度高，并且制作简单，成本也很低，所以在激光制导中有广泛的应用前景和应用市场。
关键词：激光制导；四象限探测组件；精准度高；光电探测组件中图分类号：TN249 文献标识码：B 文章编号：1006-8465（2016）10-0012-011 关于四象限探测组件的基本介绍 1.1 四象限探测组件的基本结构 四象限探测组件是光电探测组件的一种，它之所以叫四象限探测组件，是因为它由四个性能完全相同（物理的理想形态）的光电二极管按照直角坐标要求排列而成，从而形成光电探测组件。
在物理学中，光电二极管是神奇的半导体器件，它虽然也是由一个P-N 结组成，但是不同于普通二极管的整流作用，它可以把光信号转换成电信号。
光电二极管在制作时，会尽量使P-N 结的相对面积大些，这样可以更好地接收入射的光线。
而光的变化可以使光电二极管电流的变化，把光信号转变成电信号，成为光电传感器。
1.2 四象限探测组件的原理和应用 四象限探测组件是利用集成电路光刻技术，将光敏面划分为四个形状和面积完全相同、且相对于光轴位置对称的区域，每个区域相当于一个光电二极管。
利用光学成像的原理，一般会将四象限探测器放置于光学系统焦平面附近，根据四个象限上输出的电信号幅度的大小可以确定目标的成像位置。
当激光照射光学元件时，在四象限光电探测器的光敏面上会产生一个成像光斑。
如果目标在光轴上，其成像光斑相对于光轴是对称的，四个光电二极管接收的激光能量相同；如果目标偏离光轴，四个光电二极管被激光照射的面积不再相同，导致输出的光电流产生差异。
通过一系列的解算，就可以得到很精准的信息。
光电检测技术与应用课后答案第1章1、举例说明你说知道的检测系统的工作原理。
（1）光电检测技术在工业生产领域中的应用：在线检测：零件尺寸、产品缺陷、装配定位…（2）光电检测技术在日常生活中的应用：家用电器——数码相机、数码摄像机：自动对焦---红外测距传感器自动感应灯：亮度检测---光敏电阻空调、冰箱、电饭煲：温度检测---热敏电阻、热电偶遥控接收：红外检测---光敏二极管、光敏三极管可视对讲、可视电话：图像获取---面阵CCD医疗卫生——数字体温计：接触式---热敏电阻，非接触式---红外传感器办公商务——扫描仪：文档扫描---线阵CCD红外传输数据：红外检测---光敏二极管、光敏三极管（3）光电检测技术在军事上的应用：夜视瞄准机系统：非冷却红外传感器技术激光测距仪：可精确的定位目标光电检测技术应用实例简介点钞机（1）激光检测—激光光源的应用用一定波长的红外激光照射第五版人民币上的荧光字，会使荧光字产生一定波长的激光，通过对此激光的检测可辨别钞票的真假。
由于仿制困难，故用于辨伪很准确。
（2）红外穿透检测—红外信号的检测红外穿透的工作原理是利用人民币的纸张比较坚固、密度较高以及用凹印技术印刷的油墨厚度较高，因而对红外信号的吸收能力较强来辨别钞票的真假。
人民币的纸质特征与假钞的纸质特征有一定的差异，用红外信号对钞票进行穿透检测时，它们对红外信号的吸收能力将会不同，利用这一原理，可以实现辨伪。
（3）荧光反应的检测—荧光信号的检测荧光检测的工作原理是针对人民币的纸质进行检测。
人民币采用专用纸张制造（含85％以上的优质棉花），假钞通常采用经漂白处理后的普通纸进行制造，经漂白处理后的纸张在紫外线（波长为365nm的蓝光）的照射下会出现荧光反应（在紫外线的激发下衍射出波长为420－460nm的蓝光），人民币则没有荧光反应。
所以，用紫外光源对运动钞票进行照射并同时用硅光电池检测钞票的荧光反映，可判别钞票真假。
（4）纸宽的检测—红外发光二极管及接收二极管的应用主要是用于根据钞票经过此红外发光及接收二极管所用的时间及电机的转速来间接的计算出钞票的宽度，并对机器的运行状态进行判断，比如有无卡纸等；同时也能根据钞票的宽度判断出其面值。
可见光的波长、频率和光子的能量范围分别是多少？波长：380~780nm 400~760nm频率：385T~790THz 400T~750THz能量：~辐射度量与光度量的根本区别是什么？为什么量子流速率的计算公式中不能出现光度量？为了定量分析光与物质相互作用所产生的光电效应，分析光电敏感器件的光电特性，以及用光电敏感器件进行光谱、光度的定量计算，常需要对光辐射给出相应的计量参数和量纲。
辐射度量与光度量是光辐射的两种不同的度量方法。
根本区别在于：前者是物理（或客观）的计量方法，称为辐射度量学计量方法或辐射度参数，它适用于整个电磁辐射谱区，对辐射量进行物理的计量；后者是生理（或主观）的计量方法，是以人眼所能看见的光对大脑的刺激程度来对光进行计算，称为光度参数。
因为光度参数只适用于~的可见光谱区域，是对光强度的主观评价，超过这个谱区，光度参数没有任何意义。
而量子流是在整个电磁辐射，所以量子流速率的计算公式中不能出现光度量.光源在给定波长λ处，将λ～λ+dλ范围内发射的辐射通量 dΦe，除以该波长λ的光子能量hν，就得到光源在λ处每秒发射的光子数，称为光谱量子流速率。
一只白炽灯，假设各向发光均匀，悬挂在离地面1.5m的高处，用照度计测得正下方地面的照度为30lx，求出该灯的光通量。
Φ=L*4πR^2=30*4**^2=一支氦-氖激光器（波长为）发出激光的功率为2mW。
该激光束的平面发散角为1mrad,激光器的放电毛细管为1mm。
求出该激光束的光通量、发光强度、光亮度、光出射度。
若激光束投射在10m远的白色漫反射屏上，该漫反射屏的发射比为，求该屏上的光亮度。
从黑体辐射曲线图可以看书，不同温度下的黑体辐射曲线的极大值处的波长随温度T的升高而减小。
试用普朗克热辐射公式导出λT常数=m式这一关系式称为维恩位移定律中，常数为10-3m K。
普朗克热辐射公式求一阶导数，令其等于0，即可求的。
教材P8什么是光辐射的调制？有哪些调制的方法？它们有什么特点和应用？光辐射的调制是用数字或模拟信号改变光波波形的幅度、频率或相位的过程。
选择题1.光通量的单位是（ B ）.A.坎德拉B.流明C.熙提D.勒克斯2. 辐射通量φe的单位是（B ）A 焦耳(J)B 瓦特(W) C每球面度(W/Sr) D坎德拉(cd)3.发光强度的单位是（ A ）.A.坎德拉B.流明C.熙提D.勒克斯4.光照度的单位是（ D ）.A.坎德拉B.流明C.熙提D.勒克斯5.激光器的构成一般由（A ）组成A.激励能源、谐振腔和工作物质B.固体激光器、液体激光器和气体激光器C.半导体材料、金属半导体材料和PN结材料D. 电子、载流子和光子6.硅光二极管在适当偏置时，其光电流与入射辐射通量有良好的线性关系，且动态范围较大。
适当偏置是（D）A 恒流B 自偏置C 零伏偏置D 反向偏置7.2009年10月6日授予华人高锟诺贝尔物理学奖，提到光纤以SiO2为材料的主要是由于（ A ）A.传输损耗低B.可实现任何光传输C.不出现瑞利散射D.空间相干性好8.下列哪个不属于激光调制器的是（ D ）A.电光调制器B.声光调制器C.磁光调制器D.压光调制器9.电光晶体的非线性电光效应主要与（ C ）有关A.内加电场B.激光波长C.晶体性质D.晶体折射率变化量10.激光调制按其调制的性质有（C ）A.连续调制B.脉冲调制C.相位调制D.光伏调制11.不属于光电探测器的是（ D ）A.光电导探测器B.光伏探测器C.光磁电探测器D.热电探测元件D 摄像器件的信息是靠（ B ）存储A.载流子B.电荷C.电子D.声子13.LCD显示器，可以分为（ABCD ）A. TN型B. STN型C. TFT型D. DSTN型14.掺杂型探测器是由（D ）之间的电子-空穴对符合产生的，激励过程是使半导体中的载流子从平衡状态激发到非平衡状态的激发态。
A.禁带B.分子C.粒子D.能带15.激光具有的优点为相干性好、亮度高及（ B ）A色性好B单色性好 C 吸收性强D吸收性弱16.红外辐射的波长为（ D ）.A 100-280nmB 380-440 nmC 640-770 nmD 770-1000 nm17.可见光的波长范围为（ C ）.A 200—300nmB 300—380nmC 380—780nmD 780—1500nm18.一只白炽灯，假设各向发光均匀，悬挂在离地面1.5m的高处，用照度计测得正下方地面的照度为30lx，该灯的光通量为（ A ）.A .848lxB .212lxC .424lxD .106lx19.下列不属于气体放电光源的是（D ）.A .汞灯B .氙灯C .铊灯D .卤钨灯20.ＬＣＤ是（Ａ）A.液晶显示器B.光电二极管C.电荷耦合器件D.硅基液晶显示器21.25mm的视像管，靶面的有效高度约为10mm，若可分辨的最多电视行数为400，则相当于（A ）线对/mm.A.16B.25C.20D.1822. 光电转换定律中的光电流与 ( B ) .A 温度成正比 B光功率成正比 C暗电流成正比 D光子的能量成正比23. 发生拉曼—纳斯衍射必须满足的条件是( A )A 超声波频率低，光波平行声波面入射，声光作用长度短B 超声波频率高，光波平行声波面入射，声光作用长度短C 超声波频率低，光波平行声波面入射，声光作用长度长D 超声波频率低，光束与声波面间以一定角度入射，声光作用长度短24.光束调制中，下面不属于外调制的是 ( C )A 声光调制B 电光波导调制C 半导体光源调制D 电光强度调制25.激光具有的优点为相干性好、亮度高及 ( B )A 多色性好 B单色性好 C 吸收性强 D吸收性弱26.能发生光电导效应的半导体是 ( C )A本征型和激子型 B本征型和晶格型 C本征型和杂质型 D本征型和自由载流子型27.电荷耦合器件分 ( A )A 线阵CCD和面阵CCDB 线阵CCD和点阵CCDC 面阵CCD和体阵CCD D 体阵CCD和点阵CCD28.电荷耦合器件的工作过程主要是信号的产生、存储、传输和( C )A 计算B 显示C 检测D 输出29.光电探测器的性能参数不包括（D）A光谱特性B光照特性C光电特性 D P-I特性30.光敏电阻与其他半导体电器件相比不具有的特点是（B）A.光谱响应范围广B.阈值电流低C.工作电流大D.灵敏度高31.关于LD与LED下列叙述正确的是（C）A. LD和LED都有阈值电流 B .LD调制频率远低于LED C. LD发光基于自发辐射D .LED可发出相干光32.光敏电阻的光电特性由光电转换因子描述，在强辐射作用下（A ）A. γ=0.5B.γ=1C. γ=1.5D. γ=233.硅光二极管主要适用于[D]A紫外光及红外光谱区B可见光及紫外光谱区C可见光区 D 可见光及红外光谱区34.硅光二极管主要适用于[D]A紫外光及红外光谱区B可见光及紫外光谱区C可见光区 D 可见光及红外光谱区35.光视效能K为最大值时的波长是（A ）A．555nm B.666nm C．777nm D.888nm36. 对于P型半导体来说，以下说法正确的是（D）A 电子为多子B 空穴为少子C 能带图中施主能级靠近于导带底D 能带图中受主能级靠近于价带顶37. 下列光电器件, 哪种器件正常工作时需加100-200V的高反压（C）A Si光电二极管B PIN光电二极管C 雪崩光电二极管D 光电三极管38. 对于光敏电阻，下列说法不正确的是：（D）A 弱光照下，光电流与照度之间具有良好的线性关系B 光敏面作成蛇形，有利于提高灵敏度C 光敏电阻具有前历效应D 光敏电阻光谱特性的峰值波长，低温时向短波方向移动39. 在直接探测系统中, (B)A 探测器能响应光波的波动性质, 输出的电信号间接表征光波的振幅、频率和相位B 探测器只响应入射其上的平均光功率C 具有空间滤波能力D 具有光谱滤波能力40. 对于激光二极管（LD）和发光二极管（LED）来说，下列说法正确的是（D）A LD只能连续发光B LED的单色性比LD要好C LD内部可没有谐振腔D LED辐射光的波长决定于材料的禁带宽41. 对于N型半导体来说，以下说法正确的是（A）A 费米能级靠近导带底B 空穴为多子C 电子为少子D 费米能级靠近靠近于价带顶42. 依据光电器件伏安特性, 下列哪些器件不能视为恒流源: （D）A 光电二极管B 光电三极管C 光电倍增管D 光电池43. 硅光二极管在适当偏置时，其光电流与入射辐射通量有良好的线性关系，且动态范围较大。
