smt产线方案SMT（表面贴装技术）产线是一种用于电子产品制造的自动化生产线。
它包括一系列的设备和工作站，用于组装电子元器件到印刷电路板（PCB）上。
在SMT产线方案中，需要考虑的关键因素包括设备的选择、工作站的排布、各个环节的流程规划和产线的效率。
一个典型的SMT产线方案包括以下几个步骤：1. 首先是PCB的贴装。
这一步骤通常包括加载PCB、应用胶水或锡膏、自动贴装电子元器件和回流焊接。
在这一步骤中，需要选择适合的贴片机和回流焊接设备，并确保贴装的精度和焊接的可靠性。
2. 其次是印刷。
印刷电路板上的焊膏是贴装的关键，因此印刷过程的质量和精度非常重要。
在这一步骤中，需要使用到印刷机和合适的印刷模具，确保焊膏的均匀分布和正确的位置。
3. 再者是组装。
这一步骤将贴装好的电子元器件组装到PCB上。
组装过程包括焊接、固定和连接等工序。
在这一步骤中，需要合适的焊接设备、组装工具和连接线材料。
4. 最后是检测和测试。
这一步骤用于验证贴装和组装的质量，并排除可能存在的问题。
包括使用验证仪器对电子元器件进行功能测试、外观检查和X射线检测等。
在SMT产线方案中，需要考虑以下几个因素来保证生产线的效率和质量：1. 设备选择：根据生产的规模和需求，选择适合的贴片机、印刷机、焊接设备等。
设备的精度、速度和可靠性是重要的评估指标。
2. 流程规划：合理规划各个工作站之间的流程和传送带的运行速度，以保证产线的连续和高效。
3. 自动化控制：使用自动化控制系统来监控和调整各个工作站的运行状态，以便实时调整产线的速度和质量。
4. 质量控制：建立完善的质量控制体系，包括检验工序、测试工序和异常处理流程等，确保贴装和组装的质量符合要求。
5. 培训和管理：对操作员进行必要的培训和管理，确保他们熟悉操作流程和设备操作，提高工作效率和质量。
6. 持续改进：定期评估和改进产线的效率和质量，采用先进的技术和设备来提高生产效率和产品质量。
综上所述，SMT产线方案需要考虑设备的选择、工作站的规划、流程的设计和质量的控制等关键因素。
SMT贴片生产制造项目规划方案一、项目目标：在SMT贴片生产制造项目规划方案中，首先需要明确项目目标。
目标包括生产能力目标、生产质量目标、成本控制目标和工时利用目标等。
生产能力目标要求确定每日、每周和每月的生产数量，并且要根据市场需求做出灵活调整。
生产质量目标要求制定严格的质量检测标准和流程，确保产品达到质量要求。
成本控制目标要求合理控制生产成本，同时保证产品的竞争力。
工时利用目标要求高效利用工时，提高生产效率。
二、生产流程：在SMT贴片生产制造项目规划方案中，需要明确生产流程。
生产流程包括材料采购、物料清点、物料上料、印刷、贴片、回焊、清洗和包装等环节。
每个环节都需要确定具体的操作步骤和要求，以确保生产顺利进行。
同时，还需要根据实际情况，合理分配每个环节的操作人员和设备资源。
三、设备选择和布局：在SMT贴片生产制造项目规划方案中，需要选择适合的设备，并且设计合理的布局。
设备选择应考虑到生产需求、生产能力、质量要求和成本控制等因素。
布局设计应考虑到设备之间的相互影响和人员的工作流程，以保证生产过程的高效性和安全性。
此外，还需要合理规划设备的放置位置和运输路径，以便于人员操作和设备维护。
四、人员培训和管理：在SMT贴片生产制造项目规划方案中，需要制定人员培训和管理方案。
人员培训应包括设备操作培训、质量控制培训和安全培训等，以提高人员的操作技能和生产意识。
人员管理应包括岗位职责分工、绩效考核和激励机制等，以激发人员的积极性和团队合作精神。
五、质量控制和改进：在SMT贴片生产制造项目规划方案中，需要制定质量控制和改进方案。
质量控制应包括质量检测标准、检测方法和检测仪器的选择，并且要建立质量记录和追溯体系，以确保产品质量和质量流程的可控性。
质量改进应包括持续改进的机制和流程优化的措施，以提高生产效率和产品质量。
六、环境保护和安全管理：SMT贴片生产制造项目规划方案中，需要制定环境保护和安全管理方案。
环境保护应包括对废气、废水和废物的处理和排放控制。
smt有什么好的改善方案在面对SMT（表面组装技术）的改善方案时，我们可以探讨一些切实可行的方法来提高SMT的生产效率、质量和可靠性。
以下是几个可能的改善方案：1. 提高设备性能： SMT生产线的设备性能对整个生产流程至关重要。
我们可以更新和升级设备，购买更先进、更高效的机器，以提高生产线的速度和精度。
此外，定期维护和保养设备是必不可少的，确保设备的稳定性和可靠性。
2. 优化工艺参数：精确的工艺参数能够提高SMT生产中的质量和稳定性。
通过仔细分析数据，我们可以针对不同的元件和组装要求来优化温度、速度、压力等工艺参数。
适当调整这些参数可以提高焊接质量、降低损坏率，并确保组装的稳定性。
3. 提高元件质量：元件的质量对SMT的效果至关重要。
选择可靠的供应商和合格的元件，可以减少瑕疵和缺陷，并提高产品的可靠性。
通过建立和保持与元件供应商的良好合作关系，会有助于保证元件供应的稳定性和质量。
4. 引入自动化和智能化技术：自动化和智能化技术可以大大提高SMT生产的效率和准确性。
引入自动化设备，如自动贴片机和自动检测设备，可以显著减少人工操作的时间和错误。
此外，使用智能化技术，如智能仓储系统和智能追溯系统，可以更好地管理物料和数据，并提高整个生产过程的可控性和可靠性。
5. 增强员工培训和技能：对SMT生产线上的员工进行持续的培训和技能提升是一个非常重要的方面。
员工需要了解最新的工艺和设备知识，学习如何操作和维护设备，并掌握良好的质量控制和故障排除技能。
通过培训和技能提升，员工可以更好地应对各种生产问题，提高工作效率和质量水平。
总体而言，通过提高设备性能、优化工艺参数、提高元件质量、引入自动化和智能化技术以及增强员工培训和技能，我们可以改善SMT 的生产效率、质量和可靠性。
然而，每个公司的情况都是不同的，应根据具体情况制定适合自身的改善方案。
只有不断探索和创新，才能在日益竞争激烈的市场中保持竞争力。
smt有什么好的改善方案SMT（表面贴装技术）是电子制造中常用的一种技术，它用于将电子元件精确地安装在印刷电路板上。
然而，SMT过程中常常面临一些挑战，如组装质量、生产效率、成本控制等方面的问题。
为了解决这些问题，需要采取一些有效的改善方案。
本文将介绍一些能够改善SMT过程的好方案。
一、自动化设备升级自动化设备的升级是改善SMT过程的一个有效途径。
通过引入先进的自动化设备，可以提高组装精度和效率，并降低人为因素对生产造成的影响。
例如，引入高精度贴装机器人、自动焊接设备等，可以减少组装过程中的人工错误，提高贴装精度和质量。
二、优化生产流程优化生产流程是提高SMT生产效率的关键。
通过对生产流程进行分析和改进，可以减少物料运输时间、优化工艺参数设置等。
例如，采用先进的生产计划与控制系统，实现生产过程的自动化和智能化管理，提高生产效率和产能利用率。
三、质量管理与监控质量管理与监控是保证SMT贴装质量的重要手段。
通过建立完善的质量管理体系，加强对关键工艺参数和质量指标的监控，可以及时发现和处理质量问题，避免不良品的产生。
例如，建立质量检测机制，加强对焊接点的在线检测，以确保焊接质量符合标准要求。
四、材料与供应链管理材料与供应链管理是SMT过程中需要特别关注的方面。
合理的材料选用和供应链管理能够有效地降低成本并提高生产效率。
例如，与可靠的供应商建立长期合作关系，及时调整和优化供应链结构，选择质量可靠、成本合理的材料，以确保供应链稳定和材料质量可控。
五、员工培训与技能提升员工的培训与技能提升对于SMT过程的改善同样至关重要。
通过培训与学习，员工可以提高对SMT设备操作和维护的技能，掌握先进的质量管理知识，增强问题解决能力等。
同时，建立员工技能认证制度，激励员工持续学习和提升技能水平，提高整个团队的素质和工作效率。
综上所述，SMT过程中的改善方案包括自动化设备升级、优化生产流程、质量管理与监控、材料与供应链管理以及员工培训与技能提升等。

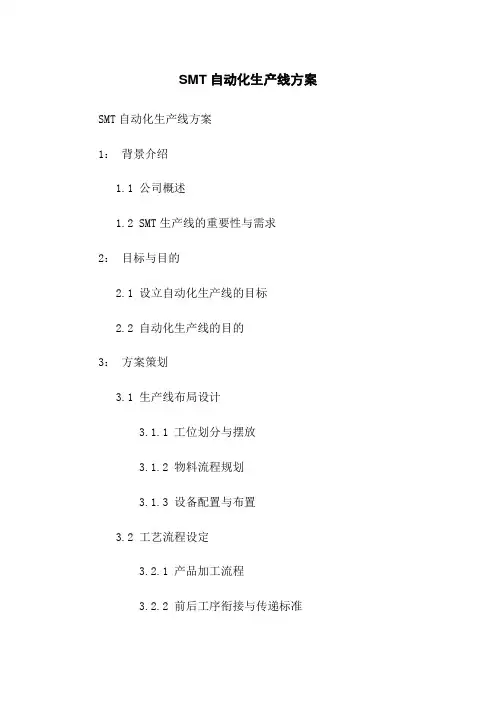

SMT自动化生产线方案SMT自动化生产线方案1：背景介绍1.1 公司概述1.2 SMT生产线的重要性与需求2：目标与目的2.1 设立自动化生产线的目标2.2 自动化生产线的目的3：方案策划3.1 生产线布局设计3.1.1 工位划分与摆放3.1.2 物料流程规划3.1.3 设备配置与布置3.2 工艺流程设定3.2.1 产品加工流程3.2.2 前后工序衔接与传递标准3.3 人员配备与培训计划3.3.1 人员职能与分工3.3.2 培训计划3.4 设备选型与供应商选择3.4.1 设备需求与技术参数 3.4.2 供应商评估与选择4：实施计划4.1 时间安排与里程碑4.2 风险评估与应对措施5：成本与资源管理5.1 投资预算与费用分析5.2 资源规划与调配6：项目执行与控制6.1 生产线搭建与调试6.2 质量控制与监督6.3 进度管控与问题解决7：验收与评估7.1 验收标准与流程7.2 项目效果评估8：附件包括但不限于以下内容：- 生产线布局图- 技术参数表- 供应商报价单- 人员培训资料本文所涉及的法律名词及注释：- 智能制造：通过信息传感、感知、认知、分析和决策实现产品生命周期全过程高智能信息传递、转化、集成和应用的一种制造方式。
- SMT（Surface Mount Technology）：表面贴装技术，一种将元器件直接焊接在印刷电路板表面的技术。
- 生产线布局设计：设计和规划生产线的物料流程，设备布置等方面的安排。
- 技术参数：设备在使用过程中的具体规格要求，如尺寸、功率、产能等。
- 供应商评估与选择：对潜在的供应商进行评估，选择最合适的供应商提供设备或材料。
- 人员职能与分工：确定人员在自动化生产线中的具体职责和分工，包括操作员、维修人员、质量控制等。
- 风险评估与应对措施：对自动化生产线建设过程中的潜在风险进行评估，并制定相应的应对措施。
- 资源规划与调配：合理规划和调配项目所需的人力、物力和财力资源。

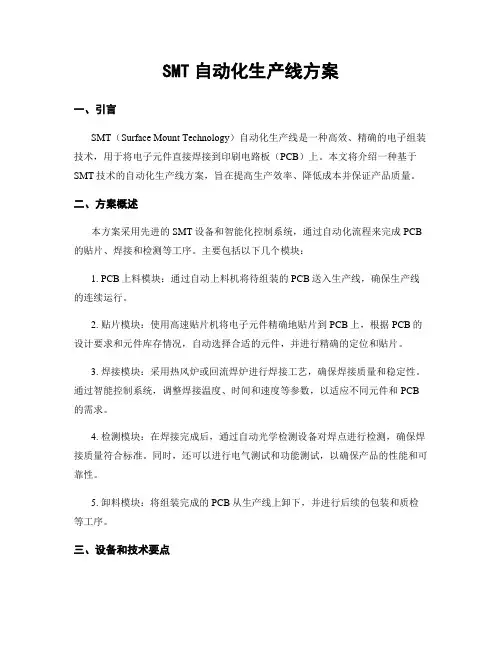

SMT自动化生产线方案一、引言SMT（Surface Mount Technology）自动化生产线是一种高效、精确的电子组装技术，用于将电子元件直接焊接到印刷电路板（PCB）上。
本文将介绍一种基于SMT技术的自动化生产线方案，旨在提高生产效率、降低成本并保证产品质量。
二、方案概述本方案采用先进的SMT设备和智能化控制系统，通过自动化流程来完成PCB 的贴片、焊接和检测等工序。
主要包括以下几个模块：1. PCB上料模块：通过自动上料机将待组装的PCB送入生产线，确保生产线的连续运行。
2. 贴片模块：使用高速贴片机将电子元件精确地贴片到PCB上，根据PCB的设计要求和元件库存情况，自动选择合适的元件，并进行精确的定位和贴片。
3. 焊接模块：采用热风炉或回流焊炉进行焊接工艺，确保焊接质量和稳定性。
通过智能控制系统，调整焊接温度、时间和速度等参数，以适应不同元件和PCB 的需求。
4. 检测模块：在焊接完成后，通过自动光学检测设备对焊点进行检测，确保焊接质量符合标准。
同时，还可以进行电气测试和功能测试，以确保产品的性能和可靠性。
5. 卸料模块：将组装完成的PCB从生产线上卸下，并进行后续的包装和质检等工序。
三、设备和技术要点1. SMT设备：选用国内外知名品牌的贴片机、焊接设备和检测设备，确保设备的稳定性和可靠性。
同时，可以根据生产需求选择单线或多线贴片机，提高生产效率。
2. 智能控制系统：采用先进的PLC（Programmable Logic Controller）控制系统和人机界面，实现自动化生产线的集中控制和监控。
通过设定参数和优化算法，提高生产效率和质量。
3. 数据管理系统：建立完善的数据管理系统，记录和分析生产过程中的关键数据，如贴片速度、焊接温度和检测结果等。
通过数据分析，及时发现和解决生产过程中的问题，提高生产效率和产品质量。
4. 工艺优化：根据产品的特点和要求，优化生产工艺，提高生产效率和贴片精度。

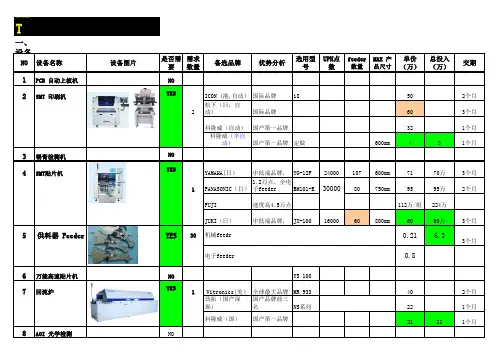

SMT 产线投资方案评估NO设备名称设备图片是否需要需求数量备选品牌优势分析选用型号UPH点数feeder 数量MAX 产品尺寸单价（万）总投入（万）交期1PCB 自动上板机NO 2SMT 印刷机YESICON (港,自动）国际品牌i8502个月2松下（日，自动）国际品牌603个月科隆威（自动）国产第一品牌321个月科隆威（半自动）国产第一品牌定做600mm481个月3锡膏检测机NO 4SMT贴片机YESYAMAHA(日）中低端品牌，YG-12F 24000107600mm 7170万3个月1PANASONIC（日）1.2万点，全电子feeder BM101-E3000080750mm9595万2个月FUJI 速度高4.5万点112万/组224万JUKI（日）中低端品牌，JX-1001600060800mm6060万3个月5供料器 Feeder YES 30机械feedr 0.21 6.33个月电子feeder0.86万能高速贴片机NO YS 1007回流炉YES1Vitronics(美）全球最大品牌MR 933402个月劲拓（国产深圳）国产品牌前三名NS系列221个月科隆威（国）国产第一品牌21211个月8AOI 光学检测NO9储板机 NO10反板机NO11接驳台YES40.6 2.41个月12波峰焊YES1劲拓（国）国产前三名品牌18181个月科隆威（国）国产第一品牌19191个月13烤箱YES1国产331个月14其他辅助设备冰箱，加湿器等YES5合计82.7二、投资方案建议：1、以上投资方案基于生产的产品为：日光灯管（长度600mm），LED显示屏控制卡，LED电源板，数码管，各种灯具电路板。
2、设备投资从满足生产要求，但经济实惠的角度考虑，基于未来“多品种小批量”的生产方式考虑选用的设备。
贴片机：必须考虑买国际品牌，最好为日系品牌，性能稳定，先上一台，后续追加数量。
印刷机器：尽量考虑用半自动印刷机，应对多品种，小批量的生产方式。
SMT小型自动加工成套设备方案
（3万元/1人/日产5万元件）
尊敬的客户：
考虑您的需求，本公司推荐桌面静音型成套设备，可满足自动SMT工艺生
产需要。
一、工艺方案
锡膏印刷 → 自动贴片 → 自动焊接 → 成 品
1、锡膏印刷：依据PCB文件定做用于锡膏印刷的钢网（钢模版，价格80
元，24小时到货），使用 锡膏印刷机 手工将锡膏漏印到PCB元件焊盘上。
2、元件贴装：根据PCB文件导入贴片机，进行相关设置后，将SMD(贴片
元件)自动贴装到PCB焊盘上。
3、元件焊接：使用智能回流焊机，设置温度曲线，自动进行元件焊接。
4、成品检修：对焊接后的成品电路板进行检测、修补，做成成品。
二、设备选型：
1、锡膏印刷设备：
推荐简便、易用的SY-Y4432手动印刷设备，外观如图：
主要性能特点：
①带有全方位的可微调装置。可根据钢网的情况，实现与台板的完全贴合微
调，包括上下、左右微调。
②具备位置锁定功能。调整好后用锁定旋钮将位置锁定，保证位置不再移动。
③整机采用静电喷涂和电镀处理，耐用、易清洗、不生锈。
④台板起落采用重力锤调整设计，保证各种尺寸的钢网起落轻松自由。
⑤普通工人略加培训即可上手操作，印制出合格的涂层锡膏PCB焊盘。
⑥辅助工具为锡膏搅拌刀、锡膏刮刀、钢网擦拭纸。
⑦正常产能为60~120Pcs/小时。
2、元件贴装设备：
推荐森原国产自动小型桌面贴片机 SY-C40292Z，外观如下图：
① SY-C40292Z机型含义：
SY：代表森原品牌；C：C系列；40：最大PCB长度40cm；29：29料位
（其中8mm料栈22个，12mm料栈4个，16mm料栈2个，另外前置IC料
栈8个）；2：2个贴装头；Z：桌面机型。
② 适用范围：SY-C40292Z是专门为研发实验室、电子产品爱好者以及中
小型电子企业生产等领域研制的一款小型桌面贴片机。该款机器的主要特点是体
积小，贴装速度快，贴装精度高，操作简单，运行稳定而且价格实惠。能对0402，
关键是0603，0805，1206，1210，3528，5050，SOP，QFN等芯片进行精
确贴装。不仅能实现可靠、稳定贴装，而且能大大降低人工成本，大幅提高产能，
是一款性价比高，价格实惠的理想SMT贴装设备。
③ 功能特点：
● 双贴装头设计，可以同时安装2个吸嘴，贴头可徒手快速更换，能实现
同时对微小CHIP器件及集成电路进行贴装；
● 自带真空检测，具有自动补料功能；如果元件吸歪了，会自动将元件放
置到抛料区，重新吸料。
● 缺料自动检测，声音提示；更换料盘后可以继续贴装，不必重新开始。
● 贴装头的吸嘴都可以任意旋转角度，0～360度角度旋转瞬间完成，不占
用贴装时间；贴装头贴装高度灵活控制，精度可达0.1mm。
● 独家研发自动供料器。配置为8mm料栈22个，12mm料栈4个，16mm
料栈2个，前置IC料栈8个。
● 专利设计料盘尼龙带自动剥离、收集，可靠、稳定。更换、使用方便。
● 简单易懂的中文操作系统软件，有电脑使用经验者可以快速入门。
● 独家研发激光十字光标坐标采集功能，编程更加简洁精确；可在线对每
个元件进行可视化微调。
● 可设定元件整板偏移，可任意设定整体贴装速度，可任意设定单独元件
的贴装速度，可任意设定运行起始位置。
● 电路板尺寸范围广，20*20～400*360mm（基板厚度0.6-2.0mm）。
● 支持PCB文件直接导入，大量节省编程时间。
● 支持自学习模式，操作更加简单，在没有PCB文件或者PCB板比较简单
的情况下可以完全不用电脑。
● 支持STEP单步操作，细分每一个贴装动作，方便用户调试。
● 程序在贴片机上可以任意数量拼版，操作非常简单。
● 自带2G闪存SD卡，可以装下你所有的PCB贴板程序；
● 自带强大易用的软件操作系统，触摸屏控制，无需另外再配电脑；
● 贴装元件适应性强。可贴装0402，0603，0805…5050 SO-8…SO-16，
SOT-23，SOT-89，TO-252等封装的元件。
● 轻巧紧凑，安装简单，运输方便。
● 环保节能，最大功率不大于200W，待机功率小于80W；
● 关键部件全部为进口，最好的材料为长寿命奠定基础。
● 出口标准包装，内层为开模珍珠棉，外层为加强出口免熏蒸木箱，确保
运输途中万无一失。
④ 设备参数：
⑤ 操作技术要求：不是特别笨笨的工人，经过2~4小时培训，即可掌握设
备使用技巧，独立完成贴装作业。
3、元件焊接设备：
推荐泰安普惠产T-962C型桌面智能回流焊机，外观如图：
① 概述:
● 本产品采用微电脑控制，可满足不同的SMD、BGA焊接要求，整个焊接
过程自动完成，操作简单；
● 采用快速红外线辐射和循环风加热，温度更加准确、均匀。
● 模糊控温技术和可视化抽屉式工作台，使整个焊接过程在你的监视下自
动完成；能完成单、双面板的焊接；可焊接最精细表贴元器件。
● 采用了免维护高可靠性设计，让用户用的称心、放心。
② 产品说明：
● 超大容积回焊区：在效焊接面积达：600 x 400 mm，大大增加本机的
使用范围，节省投资。
● 多温度曲线选择：内存八种温度参数曲线可供选择，并设有手动加热、
强制冷却等功能；整个焊接过程自动完成，操作简单。
● 独特的温升和均温设计：输出功率达1900W的快速红外线加热和均温风
机配合，使温度更加准确、均匀，可以按你预设的温度曲线自动、准确完成整个
生产过程，无须你额外控制。
● 人性化的科技精品：刚毅的外观，可视化的操作，友好的人机操作界面，
完美的温度曲线方案，从始至终体现科技为本；轻巧的体积和重量，让你节约大
量金钱；台面式放置模式，可让你拥有更大的空间；简单的操作说明，让你一看
就会。
● 完善的功能选择：回焊、烘干、保温、定型、快速冷却等功能集于一身；
可完成CHIP、SOP、PLCC、QFP、BGA等所有封装形式的单、双面PCB板焊
接；可用作产品的胶固化，电路板热老化，PCB板维修等多种工作。广泛适用
于各类企业、公司、院所研发及小批量生产需要。
③ 技术参数：
● 有效焊接面积： 60 x40 cm
● 产品外型尺寸： 68.4 x 50.4 x22.5 cm
● 额定功率：1900W
● 工艺周期：1～8 min
● 电源电压：AC110V ~AC220V/50~60HZ
三、设备清单及报价
序号 设备名称 规格型号 单价 数量 金额 备注
1 锡膏印刷机 SY-Y4432 890.00 1 890.00
2 自动贴片机 SY-C40292Z 22800.00 1 22800.00
3 智能回流焊机 T-962C 3300.00 1 3300.00
4 小型工作台 2200.00 1 2200.00
5 辅助工具等 500.00 1 500.00
6 小计 -- -- -- 29690.00
7 税金 6% 1781.40
8 合计 大写：叁万壹仟肆佰柒拾壹元四角（￥：31471.40）
（以上报价含普通发票税金、运费、一年质保费；如需上门培训，加收培训费2000元）
四、设备安装示意图
五、用工及产能分析
1、每套设备，仅需1名操作工人。
2、最大工效取决于贴片机产能，按照稳定贴装速度6000元件/小时计算，
每天8小时可贴装4.8万Pcs SMD元件。
3、如在同一场地多台贴片机同时工作，可共用同一台锡膏印刷机，并建议
选用产能较高的隧道式回流焊机。
4、如电路板含插件元件类型，可通过设计加工工艺，完成补插、焊接等，
具体工艺成熟，可单独设计。
六、质量承诺及售后事项
1、所售设备及配件，均为国产SMT品牌厂家全新正品，全免费质保期1
年，设备终生享受成本价维修服务；
2、如发生质量问题，解决办法包括但不限于：①厂家客服免费上门维修；
②电话远程分析故障，快递更换部件指导自助维修；③整机返厂维修。
本着为客户着想，以尽快解决问题为原则，确保不发生售后客诉。
